    Как и при любом серьезном деле, на рабочем участке требуется поддерживать строгий порядок, и каждая вещь должна, что называется, знать свое место. Если вы сразу не привыкнете к этому, то работать вам будет очень сложно и много времени и сил будет уходить впустую, например на то, чтобы найти молоток или замесить недостающую часть раствора для укладки двух-трех кирпичей.

    Подготовку своего рабочего места начните с размещения основных инструментов, материалов и приспособлений. Емкость для раствора расположите сбоку от строящейся печи, туда же положите кирпич и, как полнопрофильные, так и неполномерные, взяв их с запасом, чтобы в самый разгар строительства не пришлось за ними идти. Не забудьте, что под рукой всегда должно быть рабочее ведро с водой для споласкивания кельмы. Ну и конечно, есть набор инструментов и мелочей, без которых ни один серьезно настроенный на работу мастер обойтись не сможет: молоток, уровень, карандаш, рулетка и пр.

    Заготовка кирпича

    В целом этот процесс не представляет собой ничего особо сложного. Конечно, сначала что-то может не получаться или получаться, но не очень хорошо. Не расстраивайтесь: приобретя немного опыта, вы будете делать все быстро и правильно.

    При заготовке неполномерного кирпича (рис. 14) на его ложковой стороне отмеряют нужное расстояние, затем намечают линию лезвием кирочки и, предварительно выдолбив неглубокую бороздку по линии откола, сильным ударом колют кирпич (рис. 15) .

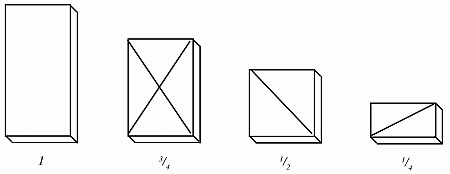

    Рис. 14. Обозначение на плане кирпичей: 1 — полномерный; 3/4 — трехчетвертка; 1/2 — половинка; 1/4 — четвертка

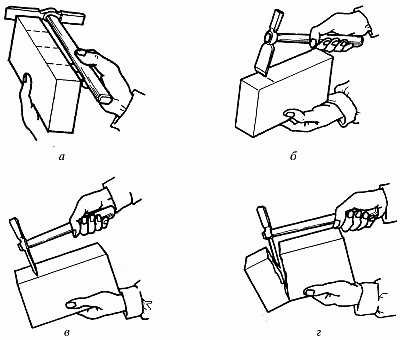

    Рис. 15. Раскалывание кирпича: а — отмеривание необходимого размера; б — нанесение насечки на ложковую сторону кирпича; в, г — откалывание части кирпича

    Если требуется расколоть кирпич не поперек, а вдоль, повторяется описанный выше процесс, с тем лишь исключением, что бороздку по линии откола нужно выдолбить поглубже, т. к. вдоль кирпич раскалывается хуже, зачастую крошась и образуя неровные части. Для облегчения процесса заготовки кирпича на рукояти кирочки делаются насечки, которые соответствуют размерам половинки, четвертки и т. д. Сделав это, вы избавитесь от необходимости постоянно работать с рулеткой или метром. Для того чтобы обтесать кирпич, используется та же кирочка. Обтесывают кирпич легкими ударами, учитывая, что чем он мягче, тем положе должно быть направление удара.

    Раскладка кирпича

    Разложите кирпич в соответствии с чертежом, не скрепляя его раствором. Выложив первый ряд, приступайте к выверке местоположения дымовой трубы. Для этого первый ряд считайте последним и производите на нем выкладку из кирпича трубы. Затем к намеченной трубе опустите от потолка отвес и определите место, в котором она будет выходить сквозь потолочное перекрытие на крышу. Необходимо также проследить дальнейшее направление трубы — до кровли.

    После этой операции выверите правильность углов кладки и параллельность стенок печи стенам помещения. Если печь имеет форму буквы Т, каждую из двух ее «перекладин» нужно выверить в отдельности.

    Поскольку необходимо добиться максимальной плотности кладки, кирпичи нужно тщательно подогнать друг к другу, при необходимости подтесывая их.

    Завершив все измерительные операции, положите угловые кирпичи на раствор, определив, одинаковы ли их уровни при помощи правила и уровня. Теперь можно приступить к кладке рядов. Если печь имеет большие размеры, между угловыми кирпичами натяните причалку, чтобы обеспечить ровность кладки по горизонтали — этот прием используется при кладке стен зданий. Сначала выложите наружный ряд, затем внутренний — его можно класть на глаз, без особой подгонки.

    Если вы работаете с полномерным кирпичом, кладка второго ряда насухо необязательна.

    Основные принципы кладки

    Устройство фундамента

    Строительство любой конструкции всегда начинается с закладки фундамента, т. е. основания, на котором держится все сооружение. Многие полагают, что фундамент нужен лишь под огромные сооружения — такие, как многоэтажные жилые дома. Смеем вас заверить, что это мнение крайне ошибочно. Даже в случае возведения печи фундамент непременно понадобится.

    Существует четыре вида фундамента:

    — столбчатый;

    — ленточный;

    — сплошной;

    — свайный.

    Бывают монолитные и сборные фундаменты. Они могут возводиться из различного материала.

    Ленточный фундамент (рис. 16) в основном делается под здания с бетонными, кирпичными или каменными стенами. Он отличается большой прочностью, и на его возведение не требуется много строительного материала. Кроме того, ленточный фундамент не нужно за кладывать на большую глубину.

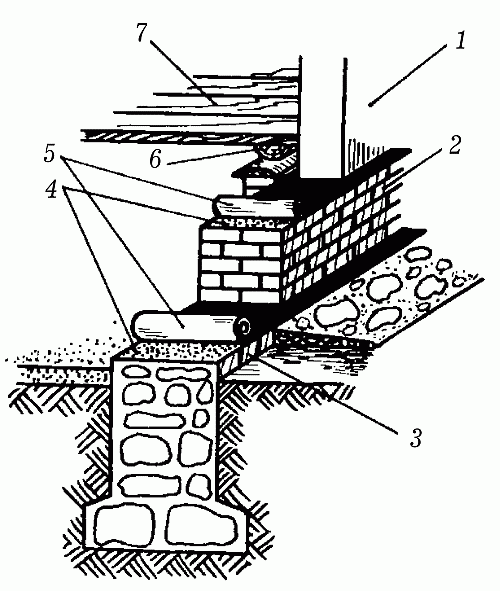

    Рис. 16. Ленточный фундамент: 1 — стена; 2 — цоколь; 3 — отмостка; 4 — раствор цемента; 5 — гидроизоляционный материал; 6 — лага; 7 — пол

    Для устройства ленточного фундамента вы можете взять любой материал: раствор из бетона и песка с добавлением гравия или щебня, бут, бетон и т. д. Нет необходимости устраивать широкие ленточные фундаменты по всей их высоте, поэтому расширенной делайте только подошву.

    Столбчатый фундамент (рис. 17) возводится под здание с деревянными или каркасными стенами. Для его устройства вы можете использовать столбы из различных материалов: деревянные, кирпичные, каменные, бетонные и т. д. Столбы устанавливайте на расстоянии 1,5–2 м друг от друга. Следите за тем, чтобы столбы находились под каждым углом дома и в местах наибольшей нагрузки (под пересечением стен, прогонами, балками, простенками и т. д.).

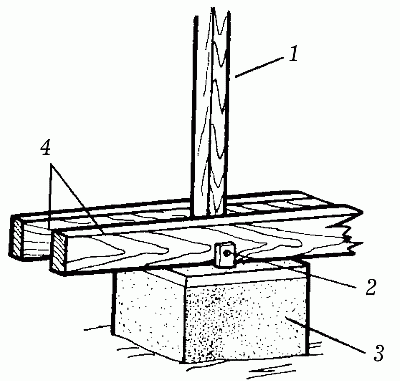

    Рис. 17. Столбчатый фундамент: 1 — стойка; 2 — анкер; 3 — столб; 4 — лаги

    Если вы решили делать фундамент из кирпичных столбов, то используйте только хорошо обожженный красный кирпич, потому что недостаточно обожженный может стать причиной преждевременного разрушения фундамента. При изготовлении кирпичных столбов помните о том, что они должны быть не меньше чем 50 x 50 см для двухэтажных зданий и 40 x 40 см для одноэтажных. Чтобы столбы были достаточно крепкими и прочными, в их середину закладывайте арматурную сетку или проволоку толщиной 6 мм. При выборе фундамента нужно обращать внимание на качество грунта. Проверить его вы можете достаточно простым способом: выройте небольшую яму на месте будущего котлована и посмотрите, из чего состоит грунт. Если в его состав входят болотная, садовая, лесная земля и другие легкосжимающиеся грунты, то это плохой грунт. Строительство дома на таком грунте будет сопряжено с большими материальными затратами. Если в состав грунта входят песок, хорошо слежавшиеся и уплотнившиеся строительные отходы, гравий, суглинки, глина, то это грунт удовлетворительного качества. Если грунт представляет собой нетронутый песчаник и гравий или нетронутый скалистый грунт толщиной 1 м и более, то это прекрасный грунт. Грунт под основание фундамента должен быть однородным, т. е. иметь равномерную плотность.

    Гидроизоляция фундамента

    Гидроизоляция фундамента предохраняет стены дома от разрушающего воздействия грунтовых вод. В фундаментах из камня или кирпича гидроизоляционный слой кладется, как правило, на высоту 17–20 см от уровня земли. Существует несколько способов устройства гидроизоляции. Вы можете воспользоваться любым из них.

    1. На верхнюю гладкую, ровную и сухую часть фундамента кладется два слоя рубероида или толя, так чтобы швы на концах перекрывались примерно на 16 см.

    2. На верхнюю часть фундамента наносится 3-сантиметровый слой цементного раствора в соотношении 1: 2. Слой разравнивается, покрывается 3миллиметровым слоем сухого цемента и сушится. Затем поверх цементного раствора кладется слой рубероида или толя.

    3. Для гидроизоляции фундамента готовится мастика из битума и хорошо просеянной извести-пушонки в соотношении 1: 0,5. Горячая мастика наносится на поверхность в два-три приема, так чтобы образовался слой в 1 см.

    4. На верхнюю часть фундамента наносится слой битумной мастики, на которую наклеивается слой рубероида или толя без каменных и песчаных подсыпок. Слой рубероида или толя также покрывается мастикой, на которую наклеивается второй слой рулонного материала.

    Кладка

    Кладка выполняется горизонтальными рядами, кирпичи в большинстве случаев укладываются на постель (плашмя). Бывают случаи, когда кирпичи кладут на ложковую грань, например при кладке карнизов, тонких перегородок.

    Версты — крайние ряды кирпича в рядах, которые образуют поверхность кладки. Версты, расположенные со стороны фасада здания, называются наружными, расположенные внутри — внутренними (рис. 18) .

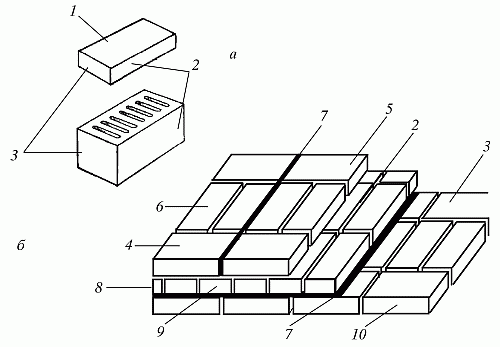

    Рис. 18. Стороны кирпича и камня (а) и элементы каменной кладки (б): 1 — постель; 2 — ложок; 3 — тычок; 4 — наружная верста; 5 — внутренняя верста; 6 — забутка; 7 —горизонтальный и вертикальный швы; 8 — фасад; 9 — тычковый ряд; 10 — ложковый ряд

    Ложковый ряд кладки — ряд, образованный из кирпичей, которые уложены длинной боковой стороной к наружной поверхности стены.

    Тычковый ряд кладки — ряд, обращенный наружу короткой стороной.

    Забутовочные кирпичи (забутка) — кирпичи, уложенные между внутренней и наружной верстами.

    Высота рядов кладки складывается из высоты кирпича и толщины горизонтального слоя раствора (шва). Средняя толщина шва равна 12 мм. Ширина кладки (толщина стен) делается кратной 1/2 кирпича. При ее определении также необходимо учитывать вертикальные швы, средняя толщина которых составляет 10 мм. Стены, выложенные из кирпича или камня, бывают глухими или с проемами. В последнем случае они могут иметь выступающие элементы, которые считаются декоративными, т. е. служат не только для укрепления конструкции, но и для ее украшения:

    — напуски;

    — пояски;

    — обрезы;

    — уступы;

    — пилястры.

    Напуск — фрагмент кладки, в котором ее очередной ряд укладывают с выступом на лицевую поверхность (рис. 19) . Ширина напуска не должна превышать 1/3 длины кирпича в каждом ряду.

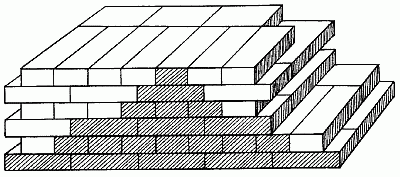

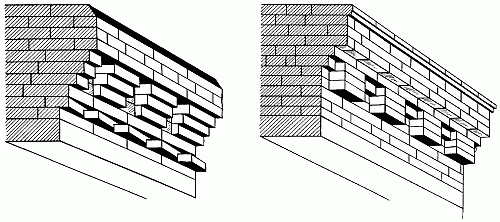

    Рис. 19. Карнизы с напуском кирпичей

    Пояски , карнизы по вертикали образуются в результате нескольких рядов кладки выступом.

    Обрез делают с отступом от лицевой части кладки при переходе от цоколя к стене (рис. 20, а) , при уменьшении толщины стен и т. д. Выше обреза стена имеет меньшую толщину. Последний перед обрезом ряд кладки должен быть тычковым.

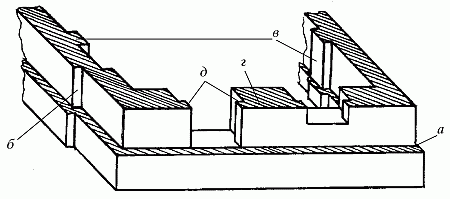

    Рис. 20. Детали каменных конструкций: а — обрез; б — уступ кладки; в — пилястры; г — простенок; д — четверть

    Уступ — кладка, смещенная относительно основной плоскости стены по вертикали (рис. 20, б) .

    Пилястры — столбы прямоугольной формы, которые выступают из общей лицевой плоскости стены и выкладываются с ней вперевязку (рис. 20, в) .

    Борозды — углубления в стене, предназначенные для размещения трубопроводов, скрытой электропроводки и т. п. После монтажа проводок борозды заделывают вровень с плоскостью стены. Борозды, расположенные вертикально, выкладывают кратными 1/2 кирпича. Горизонтальные борозды делают кратными 1/4 кирпича в высоту и 1/2 кирпича в глубину.

    Ниши — углубления в стене, предназначенные для оборудования встроенных шкафов, электрических приборов и т. п. Их выкладывают кратными 1/2 кирпича.

    Простенком в конструкциях стен, предусматривающих оконные и дверные проемы, называют участок кладки, расположенный между двумя соседними проемами (рис. 20, г ). Простенки можно выкладывать в виде простых прямоугольных столбов или в виде столбов с четвертями, в которых будут крепиться дверные и оконные блоки (рис. 20, д ).

    Штраба — элемент, устраиваемый в тех местах, где кладка временно прерывается. Его выкладывают так, чтобы при последующем продолжении кладки можно было обеспечить надежную перевязку очередной части кладки с предыдущей. Штрабы бывают убежными и вертикальными. Убежные обеспечивают более надежную связь соединяемых частей стен. В вертикальные штрабы с целью повышения надежности закладывают стальную арматуру.

    Для того чтобы камни в кладке лучше выдерживали действующую на них нагрузку всей стены, их располагают в соответствии с правилами так называемой разрезки. Камни укладывают таким образом, чтобы они соприкасались друг с другом по возможности большей площадью. Например, если верхний камень будет опираться на лежащий под ним лишь двумя точками, то рано или поздно под влиянием нагрузки от вышележащих рядов он деформируется или сломается. И наоборот, камень, опирающийся всей плоскостью, может выдерживать гораздо большие нагрузки. Для этого необходимо выровнять впадины в постели кирпича, заполнив ее раствором.

    Первое правило разрезки

    Если поверхности, которыми камни соприкасаются друг с другом, перпендикулярны к усилию, действующему на них, камни будут работать только на сжатие. Следовательно, постели камней необходимо располагать перпендикулярно к силе, воздействующей на кладку, а сами камни должны укладываться горизонтальными рядами.

    Второе правило разрезки

    Камни каждого ряда укладываются таким образом, чтобы не произошел их сдвиг. Камни со скошенными боковыми поверхностями образуют в кладке клинья, которые будут раздвигать соседние камни. Для предотвращения этого кладку нужно выстраивать таким образом, чтобы плоскости между соседними камнями были перпендикулярны к постелям. Если две боковые плоскости не будут расположены перпендикулярно к наружным поверхностям стен, а две другие боковые плоскости не будут перпендикулярны к первым, то камни, имеющие острые углы у наружной поверхности, могут выпасть из кладки. Таким образом, кладку необходимо разделять вертикальными плоскостями (швами), параллельными ее наружной поверхности (параллельными швами) (рис. 21), а также плоскостями, расположенными перпендикулярно к наружной поверхности (поперечными швами).

    Рис. 21. Кладка, разрезанная вертикальными плоскостями камней

    Третье правило разрезки

    Если продольные и поперечные вертикальные швы будут сквозными, получится кладка, разделенная на отдельные столбики (рис. 22) . Это весьма неустойчивая конструкция, в которой швы под воздействием вертикальной нагрузки будут расширяться, что рано или поздно приведет к деформации и разрушению кладки. Для того чтобы избежать этого, поперечные и продольные швы в граничащих друг с другом горизонтальных рядах перевязывают камнями вышележащего ряда, сдвигая их на половину или на четверть длины относительно камней нижележащего ряда (рис. 23) . В этом случае нагрузка будет распределяться равномерно по всей массе кладки. Следовательно, плоскости вертикальной разрезки каждого ряда должны быть сдвинуты относительно плоскостей граничащих с ними рядов.

    Рис. 22. Кладка без перевязки швов

    Рис. 23. Кладка с перевязкой швов

    Способы кладки

    Что касается способов, то кладку верст ведут тремя способами:

    — вприжим;

    — вприсык;

    — вприсык с подрезкой раствора, а забутки — вполуприсык.

    Выбор способа кладки зависит от пластичности раствора, состояния кирпича (сухой или влажный), времени года и требований к чистоте лицевой стороны кладки.

    Способом вприжим (рис. 24) выкладывают стены из кирпича на жестком растворе (осадка конуса 7–9 см) с полным заполнением и расшивкой швов. Этим способом укладывают как ложковые, так и тычковые версты. При этом раствор расстилают с отступом от лица стены на 10–15 мм. Разравнивают раствор тыльной стороной кельмы, перемещая ее от уложенного кирпича и устраивая растворную постель одновременно для 3 ложковых или 5 тычковых кирпичей.

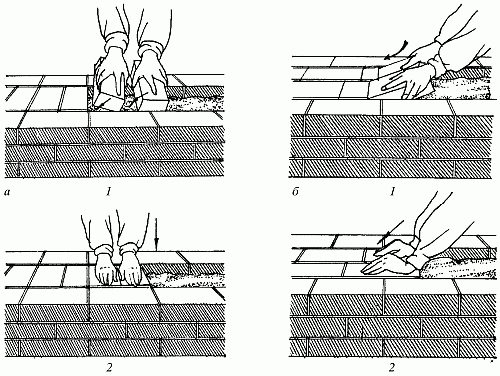

    Рис. 24. Кладка способом вприжим ложкового (а) и тычкового (б) рядов наружной версты: 1–4 — последовательность действий

    Кладку вприжим выполняют в следующем порядке. Держа в правой руке кельму, разравнивают ею растворную постель, затем ребром кельмы подгребают часть раствора и прижимают его к вертикальной грани ранее уложенного кирпича, а левой рукой доносят новый кирпич к месту укладки. После этого опускают кирпич на подготовленную постель и, двигая его левой рукой к ранее уложенному кирпичу, прижимают к полотну кельмы. Движением вверх правой руки вынимают кельму, а кирпичом, придвигаемым левой рукой, зажимают раствор между вертикальными гранями укладываемого и ранее уложенного кирпича.

    Нажимом руки осаживают уложенный кирпич на растворной постели. Избыток раствора, выжатый из шва на лицо кладки, подрезают кельмой за один прием после укладки тычками каждых 3–5 кирпичей или после укладки ложками 2 кирпичей. Раствор каменщик набрасывает на растворную постель. Кладка получается прочной, с полным заполнением швов раствором, плотной и чистой. Однако этот способ требует большего количества движений, чем другие, и поэтому считается наиболее трудоемким.

    Способом вприсык (рис. 25) ведут кладку на пластичных растворах (осадка конуса 12–13 см) с неполным заполнением швов раствором по лицу стены, т. е. впустошовку. Процесс кладки ложкового ряда при этом способе выполняют в следующем порядке. Взяв кирпич и держа его наклонно, загребают тычковой гранью кирпича часть раствора, предварительно разостланного на постели.

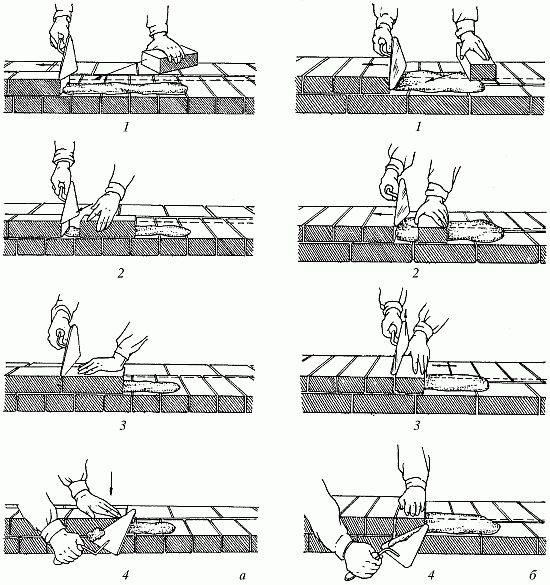

    Рис. 25. Кладка способом вприсык ложкового (а) и тычкового (б) рядов наружной версты: 1–3 — последовательность действий

    Загребать раствор начинают примерно на расстоянии 8–12 см от ранее уложенного кирпича. Придвигая кирпич к ранее уложенному, постепенно выправляют его положение и прижимают к постели. При этом часть раствора, снятая с постели, заполняет вертикальный поперечный шов. Уложив кирпич, осаживают его рукой на растворной постели.

    При кладке тычкового ряда процесс укладки выполняют в той же последовательности, что и ложкового, только раствор для образования вертикального поперечного шва подгребают не тычковой, а ложковой гранью. Этим способом кирпич можно укладывать как левой, так и правой рукой.

    Для кладки кирпича способом вприсык раствор расстилают грядкой, с отступом от наружной вертикальной поверхности стены на 20–30 мм, чтобы при кладке раствор не выжимался на лицевую поверхность кладки. При возведении кладки в сейсмических районах укладка кирпичей в верстовых рядах способом вприсык не допускается.

    Способ вприсык с подрезкой раствора применяют при возведении стен с полным заполнением горизонтальных и вертикальных швов и с их расшивкой. При этом раствор расстилают так же, как и при кладке вприжим, т. е. с отступом от лица стены на 10–15 мм, а кирпич укладывают на постель так же, как при кладке вприсык. Избыток раствора, выжатый из шва на лицо стены, подрезают кельмой, как при кладке вприжим. Раствор для кладки применяют более жесткий, чем для кладки без подрезки, подвижностью 10–12 см. При чрезмерной пластичности раствора каменщик не будет успевать срезать его при выдавливании из швов кладки. На выполнение кладки вприсык с подрезкой раствора затрачивается больше времени и труда, чем на укладку вприсык, но меньше, чем на кладку вприжим.

    Способом вполуприсык выкладывают забутку (рис. 26) . Для этого сначала между внутренней и наружной верстами расстилают раствор. Затем разравнивают его, после чего укладывают кирпич в забутку. Процесс кладки забутки несложен. Кирпич держат почти плашмя на расстоянии 6–8 см от ранее уложенного, постепенно опуская на растворную постель, загребают ребром незначительное количество раствора, придвигают кирпич вплотную к ранее уложенному и нажимом рук осаживают его на место.

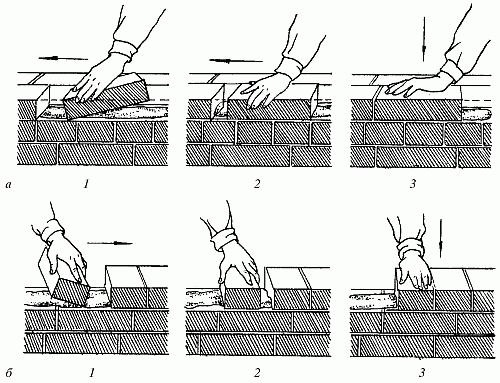

    Рис. 26. Кладка забутки способом вполуприсык: а — тычками; б — ложками; 1–2 — последовательность действий

    Вертикальные швы остаются при этом частично незаполненными. Их заполняют при расстилании раствора для кладки следующего по высоте ряда, причем каменщик следит за тем, чтобы поперечные швы между кирпичами заполнялись целиком. Плохое заполнение вертикальных поперечных швов раствором не только снижает прочность кладки, но и увеличивает продуваемость стен, что уменьшает их теплозащитные свойства. Кирпич забутки плотно прижимают к постели, чтобы верхняя поверхность уложенных в забутку кирпичей была на одном уровне с верстовыми.

    Особенности печной кладки

    В процессе кладки раствор должен заполнять все пространство между кирпичами, как горизонтальные швы, так и вертикальные, в противном случае будет постоянная утечка дыма. Швы старайтесь делать как можно тоньше, максимальная толщина шва для огнеупорного кирпича — 3 мм, для керамического — 5 мм.

    Если вы заметили, что неправильно установили тот или иной кирпич, ни в коем случае не сдвигайте его. Такой кирпич следует снять, очистить от раствора и положить заново. Придать швам декоративный вид можно при помощи расшивок. В печном строительстве существуют те же разновидности обработки швов, что и в строительстве зданий.

    Расшивки вогнутой формы позволяют получить выпуклый шов, расшивки круглого сечения — вогнутый. Рекомендуем обработать швы до того, как схватится раствор: это менее трудоемкий процесс, чем расшивка схватившегося раствора, да и качество будет заметно лучше.

    Для хорошего заполнения швов раскладку раствора лучше производить рукой, используя кельму лишь для кладки рядов ниже уровня топки.

    Залог крепкой конструкции — правильная укладка кирпича, поэтому обязательно выполняйте перевязку швов, т. е. шов каждого следующего ряда должен быть смещен относительно предыдущего на половину. Также допускается перевязка швов на четверть, но она считается декоративной и в данном случае нежелательна.

    Система перевязки кладки

    Системой перевязки называют порядок укладки кирпичей (камней) относительно друг друга. При кладке различают перевязку вертикальных швов, продольных и поперечных. Перевязку продольных швов делают для того, чтобы кладка не расслаивалась вдоль стены на более тонкие стенки и чтобы нагрузка в кладке равномерно распределялась по ширине стены.

    Перевязка поперечных швов необходима для продольной связи между отдельными кирпичами, обеспечивающей распределение нагрузки на соседние участки кладки и монолитность стен при неравномерных осадках, температурных деформациях и т. п. Перевязку поперечных швов выполняют ложковыми и тычковыми рядами, а продольных — тычковыми. Основными системами перевязки кирпичной кладки стен, широко применяемыми в нашей стране, являются однорядная (цепная) и многорядная, а также трехрядная перевязка.

    В однорядной перевязке (рис. 27) чередуются ложковые и тычковые ряды. Поперечные швы в смежных рядах сдвинуты относительно друг друга на четверть кирпича, а продольные — на полкирпича. Все вертикальные швы нижнего ряда перекрываются кирпичами вышележаще го ряда.

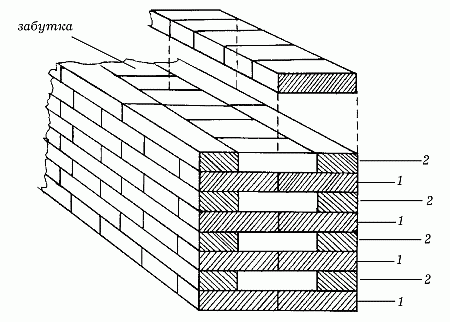

    Рис. 27. Однорядная система перевязки (цепная): 1 — тычковый ряд; 2 — ложковый ряд

    Цепная перевязка применяется при кладке стен. При возведении стен, у которых лицевая поверхность выкладывается из облицовочного или другого эффективного кирпича, цепная перевязка применяется только при соответствующем указании в проекте.

    При многорядной перевязке (рис. 28) кладка состоит из отдельных стенок толщиной 1/4 кирпича (120 мм), сложенных из ложков и перевязанных через несколько рядов по высоте тычковыми рядами. В зависимости от размеров кирпича установлена максимальная высота ложковых рядов между тычковыми для различных видов кладки: из одинарного кирпича толщиной 65 мм — один тычковый ряд на 6 рядов кладки; из утолщенного кирпича толщиной 88 мм — 1 тычковый ряд на 5 рядов кладки. При многорядной перевязке кладки из одинарного кирпича продольные вертикальные швы через каждые 5 ложковых рядов перекрываются тычковым. При этом тычки могут располагаться как в отдельных рядах, так и в других рядах, чередуясь с ложковыми.

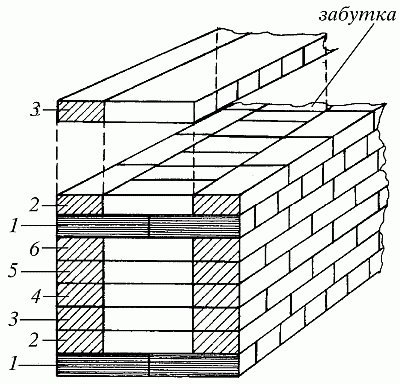

    Рис. 28. Многорядная система перевязки: 1 — тычковый ряд; 2–6 — ложковые ряды

    Поперечные вертикальные швы в четырех ложковых рядах перекрываются ложками каждого смежного ряда на половину кирпича, а швы пятого ложкового ряда — тычками шестого ряда на четверть кирпича. Такую кладку называют пятирядной. Иногда с целью усиления переемки кладки тычковые ряды укладывают через 3 ложковых ряда. При использовании многорядной перевязки не полностью соблюдается третье правило разрезки кладки. При этом отсутствие перевязки продольных швов на высоту 5 рядов кладки практически не снижает ее прочности, в то же время вследствие большого термического сопротивления этих швов, расположенных на пути теплового потока, улучшаются теплотехнические показатели сооружения. Кладка наружных и внутренних верст — наиболее трудоемкая операция.

    Производительность труда при укладке кирпича в конструкцию зависит от соотношения количества кирпича в верстах и забутке, т. е. от системы перевязки кладки. При пятирядной перевязке стен, например толщиной в два кирпича, в версты укладывают в 1,3 раза меньше кирпичей, чем при цепной (однорядной). Это значительно облегчает работу каменщика, т. к. укладка ложковых кирпичей по шнуру-причалке производительнее, чем тычковых; проще обеспечивается точность перевязки, сокращается количество поперечных швов кладки, требующих аккуратности в работе.

    Многорядная система перевязки рекомендуется как основная при возведении стен, в том числе и облицовываемых лицевыми или другими видами кирпича. Многорядную систему перевязки не допускается применять для кладки столбов, так как из-за неполной перевязки швов они будут недостаточно прочными.

    Еще одно непременное условие кладки относится к внутренним стенкам кирпичных элементов печи (топливник, дымовые каналы, трубы). Внутренние поверхности должны быть гладкими, для того чтобы на них осаживалось меньше сажи. Для этого следите, чтобы тесаные кирпичи укладывались тесом наружу, и подвергайте каждые 3–4 выложенных ряда швабровке — затиранию мокрой тряпкой или мочальной кистью.

    Свойства кладок из различного материала

    Строительство обязательно предполагает работу с камнем, а потому, чтобы правильно все сделать с первого раза, внимательно ознакомьтесь с основными правилами.

    Существуют следующие виды кладки, которые используют при строительстве:

    — кирпичная;

    — кладка из керамических камней;

    — кладка из искусственных крупных блоков, изготовляемых из бетона, кирпича или керамических камней;

    — кладка из природных камней правильной формы (пиленых или тесаных);

    — бутовая кладка из природных неотесанных камней, имеющих неправильную форму;

    — смешанная кладка (бутовая, облицованная кирпичом, из бетонных камней, облицованных кирпичом, и кирпича, облицованного тесаным камнем);

    — бутобетонная кладка;

    — облегченная кладка из кирпича и других материалов.

    Каменная кладка — это конструкция, которая состоит из камней, уложенных в определенном порядке на строительном растворе. Она несет на себе нагрузки от собственного веса и веса опирающихся на нее прочих конструктивных элементов, а также выполняет теплоизоляционные, звукоизоляционные и другие функции. Для выполнения каменной кладки применяют известковые, смешанные цементно-известковые и цементные растворы, а также цементно-глиняные, в которых глина служит пластифицирующей добавкой.

    Кладка из керамического кирпича пластического прессования обладает отличной влаго— и морозостойкостью, повышенной прочностью, вследствие чего ее применяют при возведении стен и столбов зданий, подпорных стенок, дымовых труб, конструкций различных подземных сооружений. Кладка из керамического пустотелого или пористо-пустотелого кирпича используется главным образом при возведении стен зданий. Благодаря своей малой теплопроводности она позволяет сократить толщину наружных стен на 20–25 % по сравнению с толщиной стен, выложенных из полнотелого кирпича.

    Кладка из камней, изготовленных из тяжелого бетона, применяется при строительстве фундаментов, стен подвалов и других подземных конструкций.

    Кладка из природных камней и блоков правильной формы обладает хорошими декоративными качествами, прочностью, устойчивостью против замораживания и выветривания, мало подвержена истираемости. Мягкие пористые горные породы в виде пиленых штучных камней массой до 45 кг (пористые туфы, ракушечники и т. д.) служат для кладки наружных и внутренних стен зданий. Из пористых горных пород (известняков, туфов) изготовляют также крупные стеновые блоки, предназначенные для укладки (монтажа) механизмами. Камни твердых пород имеют высокую стоимость и трудоемки в обработке, поэтому их главным образом применяют в нежилом строительстве — для облицовки цоколей или отдельных частей зданий и сооружений, опор мостов, набережных. Бутовая и бутобетонная кладка требуют больших затрат ручного труда и обладают большой теплопроводностью. Этот материал лучше применять для строительства фундаментов.

    Кладка из керамических пустотелых камней применяется главным образом при строительстве наружных стен отапливаемых зданий. Хорошие теплотехнические свойства этого материала позволяют сократить толщину наружных стен в средней полосе страны на полкирпича по сравнению с кладкой из обыкновенного керамического или силикатного кирпича.

    Бутовая кладка

    Бутовой кладкой называется кладка из природных камней, имеющих неправильную форму, с двумя примерно параллельными поверхностями (постелями). К природным камням, пригодным для кладки, относят известняк, песчаник, ракушечник, туф, гранит, а также булыжный камень для возведения фундаментов зданий высотой до двух этажей. Используемые в строительстве бутовые камни обычно имеют массу до 30 кг.

    Камни большей величины предварительно раскалывают на более мелкие. Этот процесс называется плинтовкой. Одновременно с плинтовкой скалывают острые углы, делают так называемую приколку камней, подгоняя их форму под параллелепипед. Для плинтовки камней применяют прямоугольную кувалду массой около 5 кг, а для обработки — молоток-кулачок массой 2,3 кг, которым скалывают острые углы. Этим же молотком осаживают и расщебенивают бутовый камень при кладке. Кроме того, в процессе бутовой кладки используют те же инструменты, что и для кирпичной.

    При бутовой кладке трудно достигнуть такой тщательной перевязки, как при кладке из кирпича, так как камни не имеют правильной формы и неодинаковы по размерам. Поэтому подбор и расположение камней в верстовых рядах и в забутке кладки для обеспечения перевязки осуществляют таким образом, чтобы при возведении стен камни можно было укладывать попеременно: то длинной стороной — ложками, то короткой — тычками. Следовательно, в каждом ряду кладки последовательно чередуются тычковые и ложковые камни, как в верстах, так и в забутке. В смежных рядах над тычковыми укладывают ложковые камни, а над ложковыми — тычковые.

    Таким способом обеспечивают перевязку швов бутовой кладки, которая аналогична цепной перевязке при кладке из кирпича. Также раскладывают камни в рядах при пересечении и в углах стен. Камни при кладке подбирают и подгоняют так, чтобы по возможности создать одинаковую высоту ряда кладки в пределах от 20 до 25 см и горизонтальность швов. При этом можно укладывать по 2–3 тонких камня в одном ряду, а некоторые крупные камни могут входить в 2 смежных ряда кладки.

    Кладку «под лопатку» выполняют горизонтальными рядами толщиной по 25 см с подбором и приколкой камней, расщебенкой (заполнением) пустот и перевязкой швов. Первый нижний ряд ведут по подготовленному основанию, насухо, из крупных постелистых камней, обращенных постелью вниз. Чтобы камни плотно прилегали к основанию, их осаживают трамбовкой. Затем заполняют пустоты между ними мелкими камнями или щебнем и заливают жидким раствором (при осадке конуса 13–15 см) до заполнения всех пустот между камнями. Расщебенку уплотняют также трамбованием.

    Далее кладку ведут порядно, соблюдая перевязку, на пластичном растворе. Подвижность раствора для кладки должна соответствовать погружению эталонного конуса на 4–6 см.

    Процесс кладки способом «под лопатку» выполняют в следующем порядке. Каждый последующий ряд начинают с укладки верст. Перед возведением внутренней и наружной версты на углах, пересечениях и через каждые 4–5 м на прямых участках стены укладывают на растворе маячные камни. По маячным камням с обеих сторон кладки натягивают причалки, по которым в процессе кладки проверяют горизонтальность ряда и прямолинейность лицевой поверхности фундаментов и стен.

    Камни для верстовых рядов, подобранные по высоте, сначала выкладывают насухо, чтобы найти наиболее устойчивое положение в кладке. Затем камень приподнимают, настилают слой раствора толщиной 3–4 см и устанавливают камень окончательно, осаживая его молотком. Уложив версты, приступают к заполнению забутки.

    Раствор под забутку, как и для верстовых рядов, подают лопатой и расстилают с излишком, чтобы при укладке камней он выдавливался в вертикальные швы между камнями. Забутку можно делать из камней любого размера и формы с плотной посадкой (без качания) на постель и с соблюдением перевязки, чередуя тычки с ложками. Для более плотной посадки камни осаживают трамбовкой или молотком. Необходимо следить за тем, чтобы камни не соприкасались друг с другом без раствора, так как это значительно снижает прочность кладки.

    После укладки забутки выполняют расщебенку, осаживая в раствор слабыми ударами молотка щебень и мелкие камни. Поверхность уложенного ряда кладки выравнивают, добавляя раствор лишь в углубления между камнями. Следующие ряды кладки выполняют в той же последовательности.

    Кладку «под скобу» используют при возведении простенков и столбов. Этот способ — разновидность кладки «под лопатку». Выполняется из камней одинаковой высоты, подбираемых с помощью шаблона. Кладка с приколкой лицевой поверхности также разновидность кладки «под лопатку». При выполнении этой кладки неровности на лицевой поверхности камней, укладываемых в наружную или внутреннюю версту, предварительно окапывают. С приколкой лицевой поверхности обычно выкладывают столбы и стены подвалов.

    Кладку в опалубке способом «под лопатку» выполняют для получения гладкой поверхности обеих сторон стены при малопостелистом и неровном бутовом камне. В этом случае подбор более постелистых камней для верстовых рядов и углов можно не делать. Кладку «под залив» выполняют из рваного бутового или булыжного камня без подбора камней и выкладки верстовых рядов.

    Кладку «под залив» делают в опалубке, которую устанавливают в траншеях после окончания земляных работ. Если грунт плотный, то при глубине траншей до 1,25 м можно вести кладку и без опалубки враспор со стенками траншеи. Первый слой бутового камня высотой 20–25 см укладывают на сухое основание без раствора враспор со стенками и уплотняют трамбованием. Затем заполняют все промежутки между камнями мелким камнем и щебнем. Уложенный слой заливают жидким раствором так, чтобы все пустоты были заполнены.

    Последующую кладку ведут таким же образом горизонтальными рядами высотой 20–25 см, заливая раствором каждый ряд кладки. Бутовая кладка «под залив», вследствие малой ее прочности, допускается лишь для фундаментов зданий высотой до 10 м и только при строительстве на непросадочных грунтах. Кладка с применением виброуплотнения имеет прочность на 25–40 % больше прочности кладки, выполненной способом «под лопатку». Камни укладывают в такой последовательности: 1-й ряд — насухо, пустоты между камнями заполняют щебенкой, а затем расстилают раствор слоем 40–60 см и уплотняют кладку до тех пор, пока раствор не перестанет проникать в кладку. Далее укладывают на растворе следующий ряд камня способом «под лопатку», покрывают его раствором и вновь уплотняют. Такая кладка делается в опалубке или враспор со стенками траншей в плотных грунтах.

    Циклопическая кладка применяется в тех случаях, когда требуется создать декоративную поверхность. Для этого бутовую кладку выполняют способом «под лопатку», а для лицевой поверхности кладки применяют специально подобранные камни, располагая их в вертикальных рядах так, чтобы создать рисунок из швов между ними.

    Эти швы делают также выпуклыми (шириной 2–4 см) и расшивают их. Иногда для кладки углов при этом используют грубо отесанные камни, укладывая их вперевязку с кладкой стены. Применяют также циклопическую облицовку обычной бутовой кладки постелистыми камнями после возведения кладки.

    Бутобетонная кладка

    Бутобетонная кладка состоит из бетонной смеси, в которую горизонтальными рядами втапливают бутовые камни «изюм», объем которых составляет почти половину общего объема кладки. Для бутобетонной кладки используют камни таких же размеров, как и для бутовой кладки. Булыжный камень разрешается применять нерасколотым.

    Бетонную смесь и камни укладывают последовательно горизонтальными слоями. Сначала расстилают слой бетонной смеси толщиной не более 25 см, затем в него втапливают ряд камней (на глубину не менее половины высоты камней). Между втапливаемыми камнями, а также между камнями и опалубкой оставляют расстояние 4–6 см. После втапливания камней вновь укладывают слой бетонной смеси и уплотняют ее вибрированием, далее процесс кладки повторяется. Бетонная смесь для кладки должна иметь подвижность, соответствующую осадке конуса на 5–7 см, причем крупность щебня или гравия в ней не должна превышать 3 см.

    Арки и своды

    Выполнение печных перекрытий и сильно нагревающихся частей печи должно выполняться только из соответствующего кирпича. Исключается применение любых металлических частей, как то: плиты, полосы и т. д.

    Есть два основных вида перекрытий топливника и внутренних проемов:

    1. На выпусках.

    2. Арочное (свод).

    Такой тип перекрытий, как на выпусках, применяется в случаях, когда ширина проема не более 1 кирпича (рис. 29, а) . В том случае, если ширина проема — 1 кирпич и более, следует воспользоваться арочным перекрытием (рис. 29, б) .

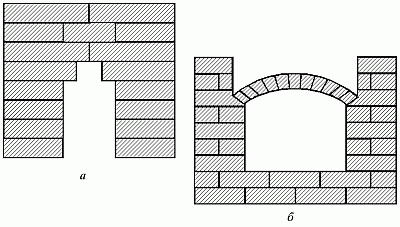

    Рис. 29. Печные перекрытия: а — на выпусках; б — арочное (свод)

    Несомненно, выполнить арочное перекрытие гораздо сложнее, чем перекрытие на выпусках. Техника кладки такова: кладка свода осуществляется на основе выпуклой опалубки (рис. 30) , опалубка, в свою очередь, держится за счет кружал — досок длиной в один пролет. Кружала снизу крепятся при помощи подкружальных досок и устанавливаются на стойках-опорах в топливной камере таким образом, чтобы края совпадали с основанием пят — стесанных под определенным углом кирпичей.

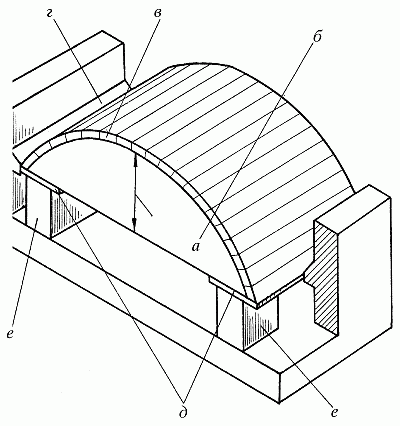

    Рис. 30. Устройство опалубки для арочного перекрытия: а — подъем свода; б — пята свода; в — опалубка; г — кружало; д — подкружальные доски; е — доски

    Учтите, что по причине обязательности перевязки швов количество рядов в своде должно быть нечетным. Для того чтобы определить количество рядов, выкладываемых с одной стороны (от пяты к центру), нужно отнять от общего их количества в своде 1 и поделить полученное число пополам. После выполнения кладки первого ряда по направлению к центру следует выложить так называемый зеркальный ряд с другой стороны. Под воздействием нагрева и тяжести лежащих сверху рядов уже готовый свод будет стремиться раздвинуть свои боковые стенки, поэтому во избежание его разрушения в местах расположения пят свод стягивают стальной проволокой сечением 5 мм.

    Кладка стен и углов

    Кладку из кирпича начинают с закрепления угловых и промежуточных порядовок. Их устанавливают по периметру стен и выверяют по отвесу и уровню или нивелиру так, чтобы засечки для каждого ряда на всех порядовках находились в одной горизонтальной плоскости. Порядовки располагают на углах, в местах пересечения и примыкания стен, а также на прямых участках стен на расстоянии 10–15 м друг от друга. После закрепления и выверки порядовок по ним выкладывают маяки (убежные штрабы), располагая их на углах и на границе возводимого участка. Затем к порядовкам зачаливают шнуры-причалки. При кладке наружных верст шнур-причалку устанавливают для каждого ряда, натягивая его на уровне верха укладываемого ряда с отступом от вертикальной плоскости кладки на 3–4 мм.

    Шнур-причалку у маяков можно укреплять и с помощью причальной скобы, острый конец которой вставляют в шов кладки, а к тупому, более длинному концу, опирающемуся на маячный кирпич, привязывают причалку. Свободную часть шнура наматывают на ручку скобы. Поворотом скобы в новое положение получают линию натяжения шнура-причалки для следующего ряда. Чтобы шнур-причалка не провисал между маяками, под него подкладывают деревянный маячный клин, толщина которого равна высоте ряда кладки, а поверх него помещают кирпич, которым прижимают шнур.

    Маячные клинья укладывают через 4–5 м с выступом за вертикальную плоскость стены на 3–4 мм. Шнур-причалку можно укреплять, привязывая его за гвозди, закрепляемые в швах кладки. После того как будут установлены порядовки, выложены маяки и натянуты шнуры-причалки, процесс кладки на каждом рабочем месте выполняют в такой последовательности: раскладывают кирпичи на стене, расстилают раствор под наружную версту и укладывают ее. Дальнейший процесс возведения кладки зависит от принятого порядка: порядного, ступенчатого или смешанного.

    В процессе кладки необходимо соблюдать следующие общие требования и правила. Стены и простенки следует выполнять по единой системе перевязки швов — многорядной или однорядной (цепной).

    Для кладки столбов, а также узких простенков (шириной до 1 м) внутри зданий или скрываемых отделкой следует применять трехрядную систему перевязки швов. Тычковые ряды в кладке должны укладываться из целых кирпичей. Независимо от принятой системы перевязки швов укладка тычковых рядов является обязательной в нижнем (первом) и верхнем (последнем) рядах возводимых конструкций, на уровне обрезов стен и столбов, в выступающих рядах кладки (карнизах, поясах и т. д.).

    При многорядной перевязке швов укладка тычковых рядов под опорные части балок, прогонов, плит перекрытий, балконов и другие сборные конструкции является обязательной. При однорядной (цепной) перевязке швов допускается опора сборных конструкций на ложковые ряды кладки. Применение половинок кирпича допускается только в кладке забутовочных рядов и мало нагруженных каменных конструкций (участки стен под окнами и т. п.).

    Горизонтальные и поперечные вертикальные швы кирпичной кладки стен, а также все швы (горизонтальные, поперечные и продольные вертикальные) в перемычках, простенках и в столбах должны быть заполнены раствором, за исключением кладки впустошовку. Применяя трехчетвертки и другие неполномерные кирпичи, необходимо укладывать их отколотой стороной внутрь кладки, а целой наружу. При возведении с использованием однорядной (цепной) перевязки прямых стен, имеющих по толщине нечетное число полукирпичей, например полтора, первую наружную версту 1-го ряда укладывают тычковыми кирпичами, а вторую — ложковыми.

    При кладке стен, имеющих по толщине четное число полукирпичей, например два, 1-й ряд начинают с укладки тычков по всей ширине стены, во 2-м ряду верстовые кирпичи кладут ложками, забутку — тычками. При кладке стен большей толщины в верстовых рядах во 2-м ряду над тычками кладут ложки, а над ложками — тычки.

    Забутку во всех рядах выполняют тычками. Вертикальное ограничение (ровный обрез стены по вертикальной плоскости) при однорядной системе перевязки получают, укладывая в начале стены трехчетвертки. При возведении стены в полкирпича в ее начале ставят через один ряд половинки. Для закладки вертикального ограничения стены в один кирпич в ложковом ряду в начале ее располагают в продольном направлении две трехчетвертки, а в тычковом ряду, как обычно, — целый кирпич. В тычковом ряду в начале стены в углах располагают трехчетвертки в поперечном направлении, в ложковом — три трехчетвертки в продольном направлении стены.

    Кладка углов

    Кладка углов — наиболее ответственная работа, для выполнения которой нужен достаточный опыт. 1-й тычковый ряд одной из стен, составляющих прямой угол, начинают от наружной поверхности второй стены трехчетвертками; 1-й ряд второй стены присоединяют к 1-му ряду первой стены. Во 2-м ряду кладка идет в обратной последовательности, т. е. кладку 2-го ряда второй стены начинают от наружной поверхности первой стены трехчетвертками. В результате ложковые ряды одной стены выходят тычками на лицевую поверхность другой стены.

    Стена, пропускаемая до лицевой поверхности другой стены, должна заканчиваться трехчетвертками, расположенными продольно. Пропускают наружные ложковые ряды, примыкают наружные тычковые. При такой схеме углы выкладывают без четверток, но со значительно большим количеством трехчетверток.

    Примыкание стен при однорядной системе перевязки выполняют следующим образом. В 1-м ряду кладку примыкающей стены пропускают через основную стену до ее лицевой поверхности и заканчивают тычками и трехчетвертками, если для соблюдения перевязки применяются трехчетвертки и четвертки, либо пропускаемую кладку заканчивают одними трехчетвертками. Во 2-м ряду к ложкам основной стены подходит ряд примыкающей стены. Пересечение стен при цепной системе перевязки выполняют попеременно, пропуская ряды кладки одной стены через другую.

    При многорядной перевязке 1-й ряд выкладывают так же, как и при однорядной, тычками. При толщине стены, кратной целому кирпичу, во 2-м ряду наружную и внутреннюю версты выкладывают ложками, а забутку — тычками. При толщине стены, кратной нечетному числу кирпичей, 1-й ряд выкладывают тычками на фасад, а ложками внутрь помещения: 2-й ряд, наоборот, — ложками на фасад, а тычками внутрь.

    Последующие 3–6-й ряды выкладывают только ложками с перевязкой вертикальных поперечных швов на половину или четверть кирпича. При кладке малонагруженных стен, на участках под окнами, при заполнении каркасных стен допускается использование в забутке половинок и кирпичного боя.

    Вертикальное ограничение стены получают, выкладывая первые два ряда с применением трехчетверток в начале 1-го и 2-го ряда. В остальных ложковых рядах неполномерные кирпичи у ограничений чередуют с целыми, кирпич раскладывают так, чтобы ложки перекрывали друг друга на полкирпича. Прямые углы выкладывают с применением трехчетверток и четверток. Начинают с двух трехчетверток, из которых каждую кладут ложком в наружную версту соответствующей сопрягаемой стены.

    Промежуток, образующийся между трехчетвертками и тычковыми кирпичами, заполняют четвертками. Во 2-м ряду версты выполняют ложками, а забутку — тычками.

    Кладку следующих ложковых рядов ведут с перевязкой вертикальных швов. Примыкания внутренних стен к наружным при неодновременном их возведении можно выполнять в виде вертикальной многорядной или однорядной штрабы. В этих случаях в наружные стены для укрепления кладки закладывают три стальных стержня диаметром 8 мм, которые располагают не реже чем через 2 м по высоте кладки, а также на уровне каждого перекрытия.

    Они должны иметь длину не менее 1 м от угла примыкания и заканчиваться анкером. Часто кладку наружной стены выполняют из керамического кирпича толщиной 65 мм или кирпича (камней) толщиной 138 мм, а кладку внутренних стен — из утолщенного кирпича (88 мм). При этом примыкание внутренних стен к наружным перевязывают через каждые три ряда кирпичей толщиной 88 мм. Тонкие, в полкирпича или один кирпич, стены внутри зданий кладут после наружных капитальных. Для присоединения их к капитальной стене устраивают паз, в который заводят тонкую стену.

    Существует и иной способ сопряжения, когда паз не оставляют, а в швы капитальной стены в процессе кладки для связи с примыкающими стенами закладывают стержни арматуры.

    Кладка выступов стен (пилястр)

    Эту кладку выполняют по однорядной или многорядной системе перевязки, если ширина пилястры 4 кирпича и более, а при ширине пилястры до 1/2 кирпича — по трехрядной системе перевязки, как кладку столбов. При этом для перевязки выступа с основной стеной, в зависимости от размера пилястры, используют неполномерные или целые кирпичи, применяя способы раскладки кирпичей, рекомендуемые для перевязки примыканий (пересечений) стен (рис. 31 ).

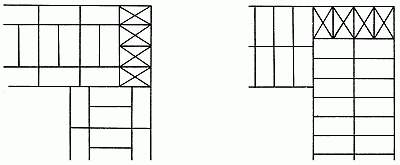

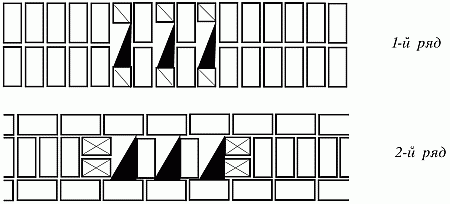

    Рис. 31. Кладка угла стены в два кирпича при двухрядной перевязке

    Кладка стен с нишами

    Кладку стен с нишами (например, для размещения приборов отопления) выполняют с применением тех же систем перевязки, что и для сплошных участков. При этом ниши сооружают, прерывая в соответствующих местах внутреннюю версту, а в местах углов ниши для связи их со стеной укладывают неполномерные и тычковые кирпичи.

    Кладка стен с каналами

    При кладке стен приходится одновременно устраивать в них газоходы, вентиляционные и другие каналы. Их размещают, как правило, во внутренних стенах здания: в стенах толщиной 38 см — в один ряд, а в стенах толщиной 64 см — в два ряда. Сечение каналов обычно бывает 140 х 140 мм (1/4 х 1/4 кирпича), а дымовых каналов больших печей и плит — 270 х 140 мм (кирпича) или 270 х 270 мм (1 х 1 кирпич). Газовые и вентиляционные каналы в стенах из кирпича, полнотелых и пустотелых бетонных камней выкладывают из керамического полнотелого кирпича с соответствующей перевязкой кладки канала с кладкой стены (рис. 32, 33) .

    Рис. 32. Каналы в стенах толщиной 11/2 кирпича

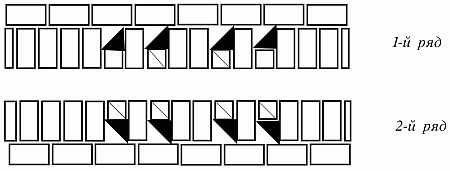

    Рис. 33. Каналы в стенах толщиной 2 кирпича

    Толщина стенок каналов должна быть не менее полкирпича; толщина перегородок (рассечек) между ними также не менее четверти кирпича. Каналы делают вертикальными.

    Допускаются отводы каналов на расстояние не более 1 м и под углом не менее 60° к горизонту. Сечение канала на участке увода, измеряемое перпендикулярно оси канала, должно быть одинаково с сечением вертикального канала. Кладку наклонных участков выполняют из отесанных под определенным углом кирпичей, остальных участков — из целых кирпичей.

    Дымовые и вентиляционные каналы выкладывают на тех же растворах, что и внутренние стены здания. В малоэтажных зданиях дымовые трубы выкладывают на глинопесчаном растворе, состав которого определяют в зависимости от жирности глины. Во всех местах, где деревянные части подходят близко к дымовым каналам (дымовым трубам), устраивают разделки из несгораемых материалов (кирпича, асбеста) и увеличивают толщину стенок канала.

    Такую же разделку делают в местах, где конструкции приближены к вентиляционным каналам, проходящим рядом с дымовыми. Разделки между деревянными конструкциями здания (балками перекрытий) и дымовым каналом, т. е. внутренней поверхностью газохода, должны быть не менее 38 см, если конструкции не защищены от возгорания, и не менее 25 см, если они защищены.

    Участки кирпичных стен с каналами выкладывают, предварительно разметив их на стене по шаблону — доске с вырезами, соответствующими расположению и размерам каналов на стене. Этим же шаблоном периодически проверяют правильность размещения каналов. При возведении стен в каналы вставляют инвентарные буйки в виде пустотелых коробок из досок или другого материала. Сечение буйка равно размеру канала, а высота его — 8–10 рядам кладки.

    Применение буйков обеспечивает правильность формы каналов и предохраняет их от засорения, при этом лучше заполняются швы. При возведении стен буйки переставляют через 6–7 рядов кладки. Швы кладки каналов должны быть хорошо заполнены раствором. По мере возведения кладки шов затирают, используя для этого швабровку. Делают это при перестановке буйков. Смачивая поверхности каналов водой, растирают швабровкой наплывы раствора и заглаживают швы.

    В результате на поверхности кладки остается меньше шероховатостей, где может оседать сажа. После окончания кладки каналы проверяют, пропуская через них шар диаметром 80–100 мм, привязанный на шнуре. Место засорения канала определяют по длине опущенного в него шнура с шаром.

    Кладка стен при заполнении каркасов

    Такие стены выкладывают с применением тех же систем перевязки и приемов труда, что и при кладке обычных стен. Крепление кладки к каркасу выполняют в соответствии с проектом. Обычно для этого укладывают в швы кладки стержни арматуры и прикрепляют их к закладным деталям каркаса.

    Кладка столбиков под лаги

    При устройстве дощатых полов первых этажей между грунтом и полом делают подполье, предохраняющее пол от грунтовой сырости. Доски пола настилают по лагам, укладываемым на кирпичные столбики сечением в 1 кирпич. Применение силикатного кирпича и искусственных камней, прочность которых уменьшается при увлажнении, не допускается. Столбики устанавливают на плотный грунт или на бетонное основание.

    На насыпном грунте их ставить нельзя, так как из-за возможной осадки хотя бы одного-двух столбиков пол провиснет и будет зыбким. Столбики, возведенные на грунте, должны быть выше уровня грунта в подполье на 2 ряда кладки.

    До начала кладки размечают места установки столбиков, причем крайние ряды столбиков, по которым будут уложены лаги вдоль стен, устанавливают к ним вплотную, а крайние столбики каждого ряда — с отступом на полкирпича. Кладку столбиков лучше выполнять с однорядной перевязкой вдвоем. Один человек подготавливает место, раскладывает кирпич и подает раствор, другой ведет кладку. Верх столбиков должен располагаться на одном уровне соответственно заданной отметке. Кладку проверяют двухметровой рейкой и уровнем, которые прикладывают к столбикам во всех направлениях.

    Кладка столбов и простенков

    Многорядная система перевязки при кладке столбов запрещается потому, что она не обеспечивает монолитности и требуемой прочности сооружения. Однорядная система перевязки со сдвигом чередующихся рядов на четверть кирпича, что достигается укладкой трехчетверток для перевязки вертикальных швов во всех рядах, невыгодна для кладки столбов, так как при таком способе приходится применять большое количество трехчетверток. Такая кладка выполняется из целого кирпича с добавлением лишь некоторого количества половинок.

    При данной системе кладки допускается совпадение наружных вертикальных швов в 3 рядах кладки по высоте. Тычковый ряд при этом кладут через 3 ложковых. Для такой кладки требуется наименьшее количество неполномерного кирпича.

    Например, при возведении столбов сечением 2 х 2 кирпича перевязку делают только целыми кирпичами, а при кладке столбов сечением 11/4 или 2 х 21/4 кирпича в каждые 4 ряда укладывают только две половинки. Простенки шириной до 1 м выкладывают по трехрядной системе перевязки, а шириной более 4 кирпичей допускается выкладывать и по многорядной системе. При трехрядной перевязке для образования в простенках четвертей в первом тычковом ряду укладывают четвертки, а в ложковых рядах — половинки. Ввиду того что столбы и простенки обычно нагружены больше, чем другие конструкции, выкладывать их впустошовку не разрешается.

    Допускается частичное заполнение только вертикальных швов на глубину до 10 мм от лицевой поверхности. Столбы и простенки шириной 21/4 кирпича и менее выкладывают только из отборного целого кирпича. Если к столбам примыкают тонкие стенки, их соединяют выпущенной из столба штрабой или стальными стержнями, закладываемыми в столбы.

    Кладка стен облегченных конструкций

    При возведении наружных стен в целях экономии кирпича и снижения массы здания, наряду с кладкой из легкого пустотелого и пустотелого эффективного кирпича, керамических и легкобетонных пустотелых камней, пеносиликатных камней, применяют облегченные кладки, в которых часть камней заменяют легким бетоном, засыпками или воздушными прослойками. Применяют также кладки на теплых растворах, приготовленных на пористом песке.

    Кладку стен облегченной конструкции выполняют с расшивкой швов с фасадной стороны. На подоконных участках наружных стен, у обреза цоколя для защиты их от увлажнения верхние 2 ряда выкладывают сплошной кирпичной кладкой. Облегченная кирпично-бетонная кладка состоит из двух стенок толщиной в четверть кирпича и легкого бетона, укладываемого между ними.

    Стенки связывают тычковыми рядами, заходящими в бетон на три кирпича и располагаемыми через каждые 3 или 5 ложковых рядов кладки.

    Тычковые ряды (диафрагмы) можно размещать в одной плоскости и вразбежку, в шахматном порядке, в зависимости от принятой толщины стены, которая может быть от 380 до 680 мм. Вместо сплошных тычковых рядов связь между продольными стенками допускается осуществлять отдельными кирпичами, укладываемыми в продольных стенках тычками не реже чем через 2 ряда по высоте и не реже чем через 2 кирпича, уложенных ложками по длине продольных стенок.

    Кирпично-бетонную кладку применяют при строительстве зданий высотой до четырех этажей. Состав легкого бетона выбирают в зависимости от этажности строящегося здания, качества заполнителей и марки цемента. Стены возводят поясами, высота которых определяется поперечной перевязкой кладки тычковыми рядами. Если тычковые ряды располагают вразбежку, то выкладывают сначала наружную тычковую версту и внутреннюю ложковую, затем 2 наружных и 2 внутренних ложковых ряда, после чего заполняют пространство между выложенными рядами бетона. Закончив укладку бетона в этот пояс, вновь выводят по 3 ряда кладки, причем сначала наружную ложковую версту, а потом внутреннюю, в которой первым кладут тычковый ряд, а затем 2 ложковых. Далее процесс кладки повторяется.

    Облегченная колодцевая кладка состоит из двух продольных стенок толщиной в четверть кирпича каждая, расположенных друг от друга на расстоянии 140–340 мм и соединенных между собой через 650–1200 мм по длине поперечными стенками толщиной в четверть кирпича. Кладку поперечных стенок перевязывают с продольными стенками через один ряд. Образующиеся колодцы между продольными и поперечными стенками заполняют легкими засыпными минеральными теплоизолирующими материалами (щебень и песок легких горных пород, керамзит, шлак) и легкобетонными вкладышами в виде камней.

    Засыпку укладывают слоями толщиной 110–150 мм, а уплотняют послойным трамбованием и поливают раствором через каждые 100–500 мм по высоте.

    Кирпичная кладка с облицовкой теплоизоляционными плитами имеет толщину 11/4 и 11/2 кирпича. Стену с внутренней стороны утепляют пеносиликатными и другими плиточными теплоизолирующими материалами, которые устанавливают либо вплотную к плитке, либо с отступом от нее на 30 мм, создавая воздушную прослойку между кладками и плитами.

    Способы крепления плиточного утеплителя к кирпичной кладке зависят от материала и размеров плит. Кладку с уширенными швами применяют при возведении стен из кирпича или легкобетонных камней. Уширенный шов располагается ближе к наружной поверхности стены. Его заполняют неорганическими теплоизоляционными материалами или раствором (если кладку выполняют на легких растворах, приготовляемых на пористых заполнителях).

    Кладка перемычек и арок

    Часть стены, перекрывающая оконный или дверной проем, называется перемычкой. Если нагрузка от перекрытий передается на стену непосредственно над проемом, применяют несущие сборные железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной менее 2 м применяют железобетонные ненесущие или рядовые кирпичные перемычки в виде кладки на растворах повышенной прочности, с арматурными стержнями для поддержания кирпичей нижнего ряда.

    Вместо рядовых иногда делают клинчатые перемычки, которые служат в то же время архитектурными деталями фасада. С этой же целью при пролетах до 3,5–4 м часто возводят арочные перемычки. Кладку арочного типа используют также для устройства перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами). При кладке перемычек все продольные и поперечные швы обязательно целиком заполняют раствором, поскольку такая кладка работает не только на сжатие, но и на изгиб.

    При слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвиг отдельных кирпичей, а затем разрушение кладки.

    Рядовые перемычки

    Рядовые перемычки выкладывают из отборного целого кирпича с соблюдением горизонтальности рядов и правил перевязки обычной кладки. Высота рядовой перемычки — 4–6 рядов кладки, а длина — на 50 см больше ширины проема. Для кладки перемычек применяют раствор марки не ниже 25. Под нижний ряд кирпича в перемычке в слое раствора толщиной 2–3 см укладывают не менее трех стержней арматуры из круглой стали диаметром не менее 6 мм, обычно из расчета по одному стержню сечением 0,2 см2 на каждые полкирпича толщины стены, если по проекту не требуется более сильного армирования.

    Арматура воспринимает растягивающие усилия, возникающие в кладке. Концы круглых стержней пропускают за грани проема на 25 см и загибают вокруг кирпича (рис. 34) .

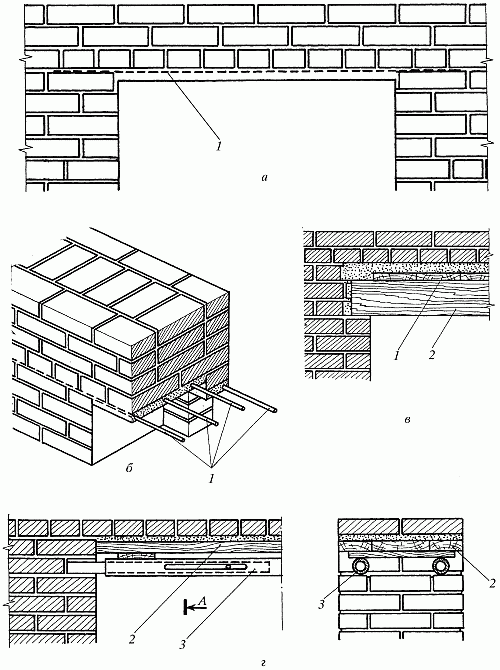

    Рис. 34. Кладка рядовых перемычек: а — фасад; б — разрез; в — кладка по дощатой опалубке; г — кладка на инвентарных кружалах; 1 — арматурные стержни; 2 — доски; 3 — трубчатые кружала

    Рядовые перемычки делают с применением временной опалубки из досок толщиной 40–50 мм. По ней расстилают раствор, в который затем втапливают арматурные стержни. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки вставляют в борозды на откосах проемов, которые закладывают после снятия опалубки. Если ширина проема больше 1,5 м, то под опалубку в середине подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро). Применяют инвентарные трубчатые опоры-кружала. Их делают из двух отрезков труб диаметром 48 мм, вставленных в третий отрезок диаметром 60 мм. При закладке кружал трубы раздвигают так, чтобы концы меньшего диаметра заходили внутрь борозд, оставленных в кладке. На каждый проем ставят два кружала; их можно устанавливать и в том случае, когда в проеме уже есть оконные и дверные блоки. При других типах кружал проем можно заполнять блоками только после снятия опалубки перемычки.

    Клинчатые и лучковые перемычки

    Клинчатые и лучковые перемычки выкладывают из обыкновенного керамического кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут поперечными рядами по опалубке, удерживаемой кружалами. До начала кладки перемычки возводят стену до нужного уровня, выкладывая одновременно опорную ее часть (пяту) из подтесанного кирпича (шаблоном определяют направление опорной плоскости, т. е. угол ее отклонения от вертикали). Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали.

    Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении. Кладку клинчатых и лучковых перемычек ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным нечетным кирпичом. Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят). При пролетах более 2 м кладка клинчатых перемычек не допускается.








    Главная | В избранное | Наш E-MAIL | Прислать материал | Нашёл ошибку | Наверх
