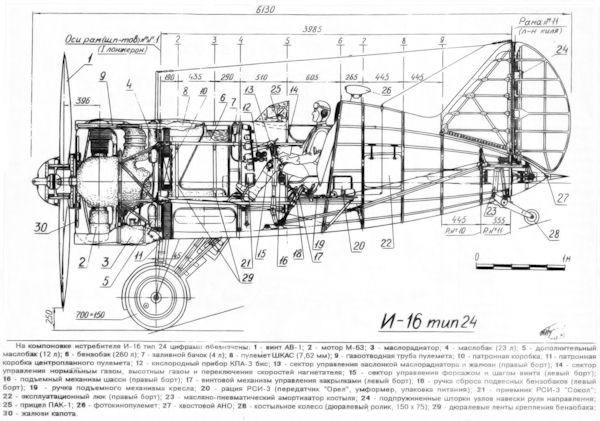

Конструкция И-16

ПЛАНЕР И-16 имел смешанную конструкцию.


ФЮЗЕЛЯЖ — деревянный полумонокок, каркас которого состоял из 11 выклеенных из фанеры шпангоутов (рам), четырех лонжеронов, и стрингеров. Обшивка выклеивалась из березового шпона и состояла из двух частей, стыкуемых в плоскости симметрии.


КРЫЛО — двухлонжеронное, состояло из центроплана и двух отъемных консолей.


Лонжероны центроплана — ферменные, клепанные из труб ХМА (позднее — З0ХГСА).


Нервюры — ферменные из дюралюминиевых профилей (Д1). Обшивка центроплана — снизу дюралюминиевая (листовой Д1 толщиной 0,5 мм) и фанерная сверху. Лонжероны консолей с полками из труб ХМА и стенками из Д6. Носок крыла обшивался листовым дюралюминием толщиной 0,5 мм. На машинах последних типов дюралевая обшивка верхней поверхности крыла доходила до 45,5 % хорды. Нижняя поверхность крыла обшивалась дюралем в зависимости от наличия дополнительных топливных баков и балок под РС-82.


ЭЛЕРОНЫ, а также РУЛИ высоты и направления имели трубчатые лонжероны из стали и нервюры из профилей Д6. Обшивка — полотняная.


УПРАВЛЕНИЕ элеронами и рулем высоты — жесткое, рулем направления и костылем — тросовое.


ШАССИ — убирающееся, пирамидального типа, с масляно-пневматической амортизацией.


Колеса — тормозные. Уборка и выпуск шасси производились тросовой лебедкой, расположенной у рамы № 5 по правому борту.


Костыль — управляемый, с резиново-пластинчатой амортизацией на машинах первых типов и с масляно-пневматическими амортизаторами на машинах последних типов. На них костыль вместо стальной пяты имел дюралевый ролик.


СИЛОВАЯ УСТАНОВКА. Двигатель на всех модификациях — 9-цилиндровый (М-22, М-25, М-62, М-6З). Винт-двухлопастный, фиксированного шага, начиная с И-16 тип 18 — изменяемого шага (ВИШ-6А или АВ-1). Капот — начиная с типа 5, имел регулируемые жалюзи на входе. Для выхода воздуха в капоте имелись продолговатые отверстия, в которые были направлены выхлопные патрубки (8 отверстий на типах 5 и 6, некоторых сериях типа 10, 6 отверстий — на последних типах и 7 — на типе 29).


ВООРУЖЕНИЕ на всех модификациях, кроме типа 29, состояло из центропланных пулеметов ШКАС калибра 7,62 мм. Начиная с типа 10, над мотором устанавливались еще два синхронных ШКАСа, а центропланные ШКАСы на типах 17, 27 и 28 были заменены пушками ШВАК. Впервые пушки ШВАК устанавливались на типе 12, но в дополнение к центропланным пулеметам. На типе 29 оружие в центроплане отсутствовало, а под мотором располагался пулемет БС калибра 12,7 мм. На некоторых сериях последних типов под консолями монтировались 6 направляющих для реактивных снарядов РС-82, а на гаргроте — фотокинопулемет. Отдельные самолеты выпуска 1940 г. оборудовались радиостанцией РСИ-3.


ОКРАСКА И-16 была разнообразной, в т. ч. камуфляжной, но обычно самолет имел светло-голубой цвет снизу и защитный зеленый цвет сверху.

Конструкция И-180


В основном конструкция И-180, кроме И-180-3, аналогична И-16. На всех модификациях, в том числе и на первых серийных машинах, кабина была открытой. В 1940 г. И-180-3 и последние выпущенные серийные самолеты дорабатывались под установку фонаря кабины со сдвижной назад крышкой.


КРЫЛО И-180-3 имело конструкцию, предусмотренную в первом варианте эскизного проекта. Полки лонжеронов — тавры из стали З0ХГСА, стенки — листовой дюраль. Нервюры и обшивка-из листового дюралюминия. На первом прототипе крыло имело меньший размах и площадь, увеличенные начиная с И-180-2. После первого этапа испытаний И-180-3 консоли крыла имели увеличенное с 3°30′ до 6°30′ поперечное "V", что предусматривалось и на серийных машинах. На втором этапе испытаний И-180-3 оснащался горизонтальным оперением с увеличенным до 4,3 м размахом, но позже от этого отказались.


ШАССИ — пирамидального типа, с уборкой и выпуском от пневмосистемы. В процессе серийного производства на варианте И-180Ш были внедрены балочные стойки шасси. Хвостовое колесо — убирающееся, но из-за недоведенности механизма уборки часто фиксировалось в выпущенном положении. На серийных машинах предусматривалась установка увеличенного хвостового колеса (300x125), для чего хвостовой обтекатель фюзеляжа был удлинен, и общая длина серийного самолета стала равной 7,0 м.


СИЛОВАЯ УСТАНОВКА. На всех модификациях И-180, кроме И-180-2, устанавливался мотор М-88Р мощностью 1000–1100 л.с. с двухскоростным нагнетателем. На И-180-1 маслорадиатор был кольцевым, установленным перед двигателем, воздухозаборники нагнетателя располагались в торцах центроплана. На И-180-2 (мотор М-87А, потом М-87Б) маслорадиатор сначала располагался под капотом, а воздухозаборники нагнетателя — в торцах центроплана. На втором этапе испытаний маслорадиатор стал кольцевым (как на И-180-1), а воздухозаборник нагнетателя установили под капотом.


ВООРУЖЕНИЕ первого и второго экземпляров состояло из четырех синхронных пулеметов ШКАС (два в центроплане и два над мотором). На И-180-3 и в серии — из двух пулеметов ШКАС и двух БС, устанавливавшихся на лафете за мотором. Вся силовая группа с вооружением крепилась к фюзеляжу в четырех точках, что повышало производственную и эксплуатационную технологичность. Кроме перечисленных, были разработаны следующие проекты модификаций: И-180-1 с пушечным вооружением; И-180-1 с ТК; И-180-1 штурмовик; И-180-3 с ТК (И-184); И-180 эталон 1941 г. (Е-5); И-180 (Е-6). На двух последних модификациях планировалась установка новых вариантов мотора М-88: безредукторного М-88А М-89 (1330 л.с.) и М-89 с непосредственным впрыском (1560 л. с)
