Часть 1.

А зачем?

Здесь есть 2 пути:


После сканирования книги её предполагается выкладывать в сеть (или хранить у себя на диске).

1) Можно распознать сканы в программе OCR, например FineReader (FR).

Если качество оригинала хорошее, например распечатка на лазернике с размером шрифта 12pt, то FR прекрасно распознает её без всяких дополнительных мер. Но вот если распознавать нужно старую книжку, на желтой неровной бумаге, грязную и т. п… Тут предварительная очистка резко повысит качество распознавания, а это значит, что гораздо меньше труда и времени уйдет на вычитку, т.е. ручное исправление ошибок. Надо сказать, что встроенные в FR средства очистки картинки довольно примитивные, так что с плохими, зашумленными сканами он справляется неважно.

2) Можно хранить нераспознанной, в виде растровой картинки, в том или ином формате: DJVU, PDF, TIFF.

Здесь предварительная очистка ещё уместнее. Во-первых, очищенный скан гораздо приятнее и не так утомительно читать. Во-вторых, что ещё важнее, после очистки сканы гораздо, в десятки раз, лучше сжимаются в любой формат. Дело в том, что случайные точки на изображении (шум) практически не сжимаемы, особенно когда их много.

Для очистки изображений применяется много различных методов и программ, порой стоимостью в тысячи и десятки тысяч долларов. Я опишу простой и доступный способ, особенно ценный тем, что руками придется работать только с одной страницей книги, остальные можно обработать автоматически, основываясь на сохраненных параметрах.

1-й этап: сканирование

Сканировать книжку нужно обязательно в режиме grayscale (серый). Обратите внимание: сканировать в режиме b/w (черно-белый) нельзя! В режиме b/w дальнейшая обработка будет невозможна.

Можно сканировать в true image (полноцвет), но это сильно замедлит обработку, увеличит объем файлов, а особенного выигрыша не даст. Исключение составляют случаи, когда на страницах есть цветные пятна грязи, тут работа с цветом может сильно помочь.

Некоторые сканеры позволяют выбрать один из цветовых каналов (красный, зеленый, синий), который будет использоваться при сканировании в серый, есть и другие настройки и их также можно покрутить. Но не увлекайтесь, большая часть фич сканера просто обработка картинки драйвером. То же самое можно сделать в фотошопе, только куда лучше.

Попробуйте разные варианты, выбирать нужно тот, где изображение контрастнее, буквы выглядят более четкими. Если при этом мелких шумов (например, фактура бумаги) будет, в разумных пределах, больше – это неважно, уберем потом.

Наоборот, если на бумаге есть крупные, размером в 2-3 буквы и больше, пятна, то нужно постараться подобрать настройки сканера так, чтобы эти пятна были бледными, по сравнению с буквами, пусть и ценой менее контрастных, по сравнению с другими вариантами букв.

Проще говоря, настраивайте сканер так:

1) Если крупных пятен нет, то главное сделать четкими буквы, а на шум особенно не глядеть.

2) Если крупные пятна есть, то главное их прибить, даже если буквы будут не такие уж четкие.

В том и другом случае нужно не перебарщивать, руководствуясь опытом и здравым смыслом.

Если вы пользуетесь для сканирования FR, то уберите в опциях сканирования «Очистить изображение», «Устранить искажение строк», «Делить развороты». Всё это вы сделаете потом, когда почистите сканы и втяните их обратно в FR. На этом этапе любая обработка изображения в FR только замедлит сканирование и ухудшит чистку изображения в более подходящих программах.

О выборе разрешения скана.

Обычно книжки с текстом сканируют с разрешением 300dpi. Это подходящее значение для чистого текста, приличного качества полиграфии и не слишком мелкого шрифта, короче очередной бестселлер типа: "Глухой против Слепого". Но в этом случае и чистка изображения не требуется. При зашумленном изображении, мелком шрифте нужно сканировать с разрешением 600dpi. Это сильно облегчит очистку и качество окончательного файла, если вы не будете распознавать книгу, а сохраните в виде сжатого растра. Не беспокойтесь о величине окончательного файла. Хорошо почищенная книга с разрешением 600dpi при сжатии в DJVU дает файл немногим больших размеров, чем с разрешением 300dpi.

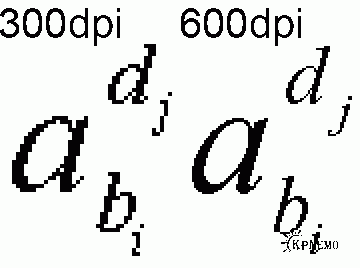

Растровая форма хранения книг особенно часто применяется для книг с формулами. В этом случае сканирование с разрешением 600dpi обязательно, иначе трудно будет разобрать индексы в формулах, отличить похожие буквы, например "омега" и w. А ведь в математике нередки вложенные индексы (индекс индекса). Там при сканировании с разрешением 300dpi вообще трудно что-либо разобрать, тем более распечатать. Вот смотрите:

Буквы i и j на картинке слева трудно отличить друг от друга. А ведь это не скан, а печать в файл. При сканировании всё будет гораздо хуже – маленькая точка на бумаге и всё, и 2 балла на экзамене!

Таким образом:

Сканировать для наших целей нужно с разрешением 600dpi!

В крайнем случае, 400dpi.

Теперь нужно выбрать образцовую страницу для настройки программ обработки, чтобы остальные обработать автоматически, в пакетном режиме. Выберите самую обычную, типовую страницу, может быть слегка более грязную, чем в среднем.

Посмотрите все отсканенные страницы книги, может быть некоторые нужно пересканить.

Все сильно загрязненные, искаженные, с более мелким шрифтом, чем остальные, с очень крупными пятнами, с рисунками на всю или почти всю страницу и т.п. сразу положите в отдельную папку. Их проще обработать отдельно, по одной. Обычно таких немного.

Дальше приступим к обработке сканов последовательно в программе NeatImagePro+, потом в PhotoShop’е. Начнем с первой.

2-этап: NeatImagePro

Нам понадобится программа NeatImagePro+ (NI+), у неё множество уникальных возможностей, например с её помощью можно делать замечательные "гламурные" картинки обнаженной натуры. Вот её сайт: neatimage.com. Но нам туда не надо, там её свободно не раздают. К счастью, у Вас есть я, а у нас всех Рапидшара:

Neat Image Pro+ Edition v5.0.5.0

пароль:))))))

Это не самая последняя версия, зато с лекарством и вполне рабочая.

NI+ работает следующим образом: выделяется характерный участок картинки с шумом, но без полезного изображения. Программа этот участок оценивает и "вычитает" шум из всей картинки.

Я закавычил "вычитает" потому, что на самом деле не "вычитает", а умножает, и не картинку на шум, а их двухмерные спектральные представления. Да и не умножает, если в школьном смысле… Но мы в эти дебри не полезем:-).

Главное окно программы организовано в виде вкладок:


1) Вкладка: Input Image

Про то, как загрузить файл в программу, я рассказывать не буду, замечу лишь, что NI+ не желает открывать 8-битный TIFF, если он сохранен, например из PhotoShop’а как индексированный 8-битный с палитрой, но нормально открывает, если TIFF сохранить как grayscale.

2) Вкладка: Device Noise Profile

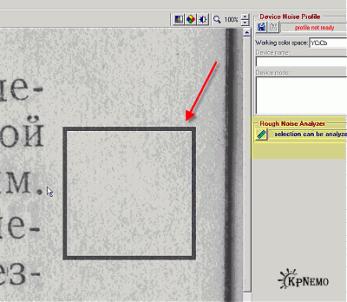

На этом этапе мы должны выбрать участок скана, где нет букв и рисунков, но есть характерные шумы. Обратите внимание: темные полосы около корешка или на краях тоже не должны попасть в наш выбор. На выделенный участок показывает стрелка на Рис. 1:

Рис. 1

После того, как мы выделим подходящий участок, надо щелкнуть по кнопке "Rough NoiseAnalyzer" на левой панели, на Рис.1 подсвечена желтым. Некоторое время наблюдаем за синей полоской… и на левой панели, под упомянутой кнопкой, появятся дополнительные настройки (Рис. 2).

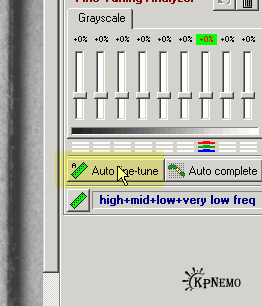

Рис. 2

Проще всего нажать на кнопочку "Auto fine-tune" (подсвечена желтым), и перейти к вкладке 3:

3) Вкладка: Noise Filter Settings

Здесь мы настроим фильтр так, чтобы сделать максимально четкими буквы и убить шумы. Перед настройкой фильтра нужно выделить участок подходящий участок с полезным изображением и увеличить его на весь экран. При выборе участка нужно руководствоваться следующими соображениями:

1) Брать нужно, по возможности, максимально зашумленный участок;

2) Одновременно этот участок должен с наиболее мелким деталями полезного изображения, например с мелким шрифтом.

Поскольку мы обрабатываем не фотографию любимой кошки, а текст, то естественность изображения нас не волнует. Главное, чтобы буквы были почетче, а шума поменьше. Поэтому смело двигаем движки на левой половине панели и смотрим, что получается. Обращайте внимание на мелкие детали букв: хвостики, например сравнивайте "C" и "G"; внутренние участки букв, например в верхней части строчной "е".

Описывать действие каждого движка я не буду, проще пробовать и смотреть.

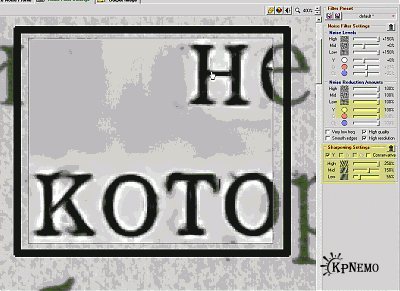

Рис. 3

На картинке (Рис. 3) изображен результат обработки, а положение движков и чекбоксов можно взять за точку отсчета при собственных экспериментах. В основном играйте движками в "Noise reduction Amounts", особенно движок "Y"; "Sharpening Settings". Эти участки левой панели на рисунке подсвечены желтым. Когда результат вам понравится, подвигайте прямоугольник Preview по всему изображению, чтоб прикинуть, как оно будет выглядеть в разных местах. Если все хорошо, сохраните полученный профиль фильтрации, он будет использован для пакетной обработки остальных страниц.

4) Вкладка: Output Image

Здесь вы можете нажать на Apply и посмотреть, что получилось. А если вы уверены, что настроили NI+ хорошо, то сразу переходите к пакетной обработке остальных страниц. Просто нажмите Esc, и вы попадете в окно пакетного обработчика.

5) Окно пакетного обработчика

File -› Bath, добавляете нужные страницы (не забудьте в "Filter Presets" пометить "Use specified preset" и выбрать сохраненный прежде, при настройке по образцовой странице пресет. Наконец можно запустить процесс обработки. Он долгий, поэтому запустите его на ночь, или, наоборот, с утра, перед уходом на работу.

Дальше нужно продолжить чистку в Фотошопе, но об этом в следующей части, которая будет опубликована, если эта вызовет интерес и желание продолжения у юзеров.
