Пр. 159, пр. 159А и пр. 159М- 14 (44) ед.

Основные тактико-технические элементы

Водоизмещение, т:

– стандартное 938 или 957(54*)

– полное 1077 или 1120(54*)

Главные размерения, м:

– длина наибольшая (по BЛ) 82,3 (78,0)

– ширина корпуса наибольшая (по BЛ) 9,2 (8,9)

– осадка средняя 2,85 или 2,9(54*)

Экипаж, чел. (в т. ч. офицеров) 108 (9)

Автономность по запасам провизии, сут 10

Энергетическая установка:

– тип дизель-газотурбинная, с раздельной работой маршевых и форсажных двигателей на свои валы

– количество х тип форсажных ГТД (суммарная мощность, л. с.) 2 х М-2Б (30 000)

– количество х тип маршевых ДД (суммарная мощность, л. с.) 1 х 61В-3 (5400)

– количество х тип движителей 2 х ВФШ + 1 х ВРШ

– количество х тип подруливающих колонок 1 х «Поворот-159»(55*)

Скорость хода, уз:

– полная 32

– экономическая 14

Дальность плавания ходом 14 уз, мили 2000

Вооружение:

Артиллерийские комплексы:

– количество АУ х стволов (тип АУ) 2 x 2 – 76/60 (АК-726)

– СУАО «Фут-Б»(56*) или «Турель» (МР-105)(57*)

Противолодочное:

– количество ТА х труб (тип ТА) 1 x 5- 400-мм (ПТА-400)(58*) или 2 х 5 – 400-мм (ПТА-400)(59*)

– боезапас 5(60*) или 10(62*)торпед СЭТ-40

– количество РБУ х стволов (тип РВУ) 2 х 12 – 213-мм (РБУ-6000)(62*)

– боезапас 48 РГБ-60

– количество РБУ х стволов (тип РБУ) 4 х 16 – 134-мм (РБУ-2500)(62*)

– боезапас 128 РГБ-25

– количество РБУ х стволов (тип РБУ) 2 х 16 – 134-мм (РБУ-2500)(63*)

– боезапас 64 РГБ-25

– количество бомбосбрасывателей 2

– боезапас 24 ГБ(62*) или 12 ГБ(64*)

– ПУСБ «Смерч»

– ПУТС «Сирена-159»(60*)

– ПУСТБ «Буря-Зуммер»(61*)

Радиоэлектронное:

– ПОТО «Планшет-59»

– РЛС обнаружения НЦ и ВЦ «фут -Н»(62*) или «Рубка» (МР-302)(64*)

– РЛС навигационная «Нептун-М»(65*) или «Дон-2»

– станция РТР «Бизань-4Б»

– станция постановки активных помех «Тюльпан»

– ГАС с антенной в подкильном обтекателе «Титан» (МГ-312) + «Вычегда» (МГ-311)(66*) или «Платина-МС»(63*)

– ГАС с антенной в буксируемом обтекателе «Вега»(63*)

– СОТС МИ-110Р

( 54* ) Для пр. 159А и 159М.

( 55* ) Устанавливались на СКР в процессе проведения среднего ремонта.

( 56* ) Для пр. 159 и части кораблей пр. 159А, а также части кораблей пр. 159М.

( 57* ) Для части кораблей пр. 159М и пр. 159А.

( 58* ) Для пр. 159 и 159М.

( 59* ) Для пр. 159А.

( 60* ) Для пр. 159 и 159М.

( 61* ) Для пр. 159А.

( 62* ) Для пр. 159.

( 63* ) Для пр. 159М.

( 64* ) Для пр. 159А и пр. 159М.

( 65* ) На СКР пр. 159 и пр. 159А в процессе модернизации по пр. 159М РЛС «Нептун» заменялась на РЛС «Дон-2».

( 66* ) Для пр. 159 и 159А.

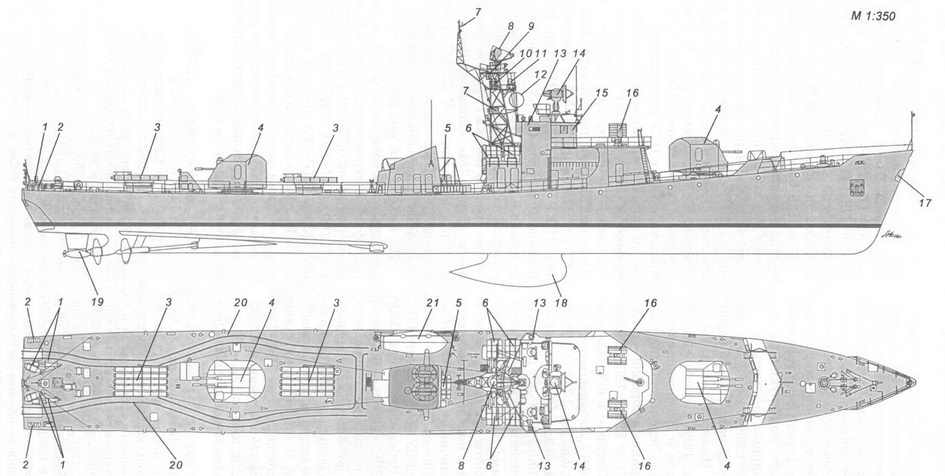

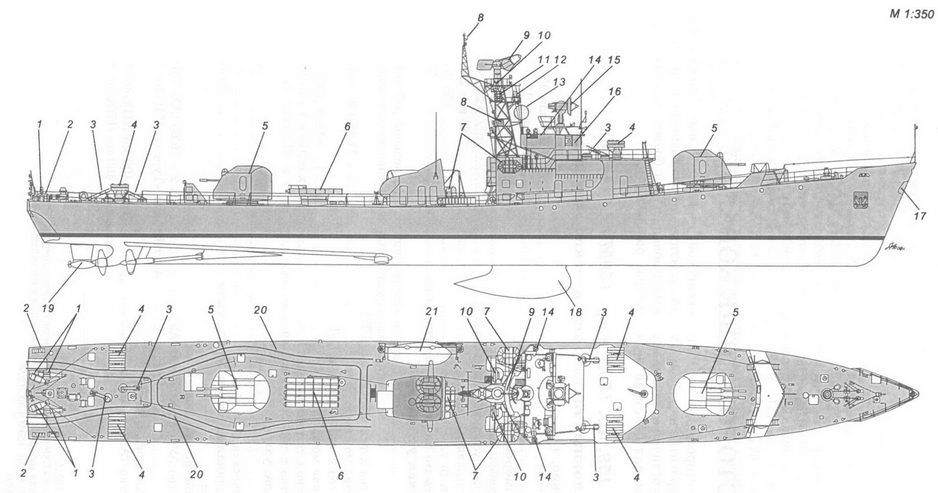

Схема наружного вида СКР пр. 159:

1 – охранительное устройство БОКА-Ду; 2 – морские дымовые шашки (МДШ); 3 – устройство перезаряжания РГБ-2500; 4 – РГБ-2500; 5 – 76-мм АУ АК-726; 6 – 400-мм ТА ПТА-40; 7 – спасательный плотик; 8 – АП станции постановки активных помех «Тюльпан»; 9 – АП РЛС «Фут-Н»; 10-АП станции «Нихром» системы опознавания «свой-чужой»; 11 – АП станции РТР «Бизань-4Б»; 12 – АП РЛС «Нептун-М»; 13 – АП радиопеленгатора АРП-50; 14 – ходовой мостик; 15 – АП РЛС СУАО «Фут-Б»; 16 – ходовая рубка; 17 – датчик СОТС МИ-110Р; 18 – обтекатель антенн ГАС «Титан» и «Вычегда»; 19 – активный руль с водопогружным электромотором; 20 – минные рельсы; 21 – шестивесельный ял.

Продольный разрез СКР пр. 159:

1 – глубинные бомбы; 2 – пост бомбосбрасывания; 3 – кладовые различного назначения; 4 – РБУ-2500; 5 – пост наводки РБУ-2500; 6 – кубрик личного состава на 26 человек (+ 13 запасных мест); 7 – каюта мичманов и старшин на шесть человек; 8 – 76-мм АУ АК-726; 9 – подбашенное отделение 76-мм АУ АК-726; 10 – кормовое МО (ДД); 11 – 400-мм ТА ПТА-40; 12 – кормовая электростанция; 13 – носовое МО (ГТД); 14 – АП станции постановки активных помех «Тюльпан»; 15 – АП РЛС «Фут-Н»; 16 – АП станции РТР «Бизань-4Б»; 17 – АП РЛС «Нептун-М»; 18 – ходовой мостик; 19 – АП РЛС СУАО «Фут-Н»; 20 – штурманская рубка; 21 – ходовая рубка; 22 – помещение вентиляторов и калориферов; 23 – коридор; 24 – запасная кабина управления ГЭУ; 25 – каюта офицеров на два человека; 26 – радиорубка; 27 – кубрик личного состава на 26 человек; 28 – кубрик личного состава на 21 человека (+ три запасных места); 29 – шпилевая; 30 – дегазационный пост; 31 – форпик; 32 – цепной ящик; 33 – кладовая мокрой провизии; 34 – кубрик личного состава на восемь человек; 35 – помещение холодильной машины; 36 – цистерна пресной воды; 37 – агрегатная РЛС; 38 – погреб на 700 76-мм выстрелов; 39 – посты ПУСБ «Смерч-159» и аппаратуры «Дозор»; 40 – помещение машины кондиционирования воздуха; 41 – центральный артиллерийский пост (ЦАРП); 42 – топливные цистерны; 43 – гиропост; 44 – погреб РГБ-25; 45 – посты гидроакустиков; 46 – антенна ГАС «Титан»; 47 – антенна ГАС «Вычегда»; 48 – шахта лага; 49 – ДГ; 50 – ГТД; 51 – помещение успокоителя качки; 52 – главный ДД; 53 – помещение механизма изменения шага (МИШ); 54 – коридор гребного винта; 55 – румпельное отделение; 56 – активный руль с водопогружным электромотором.

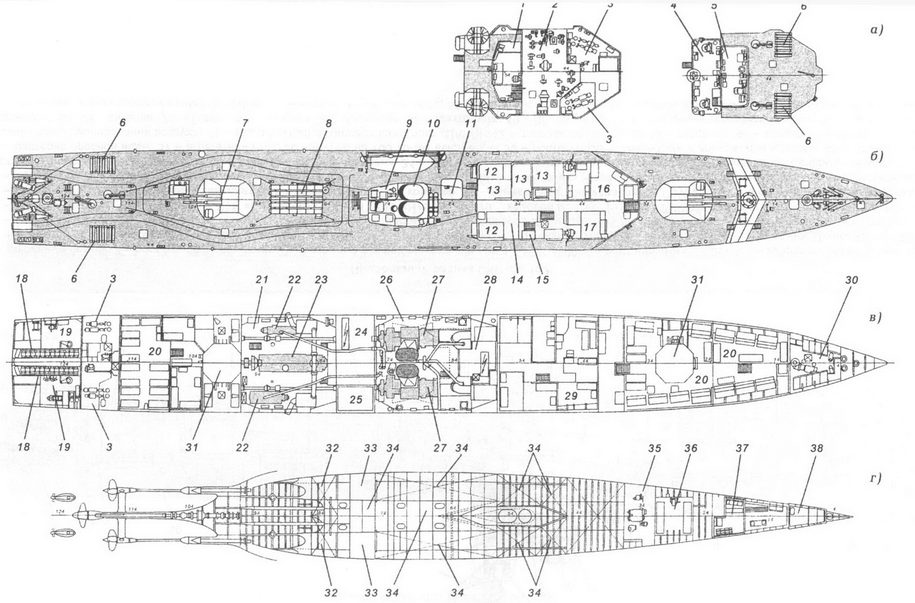

СКР пр. 159: а – план второго яруса надстройки (слева), а также план ходовой рубки и мостика (справа); б – план верхней палубы; в – план платформы; г – план трюма:

1 – штурманская рубка; 2 – помещение вентиляторов и калориферов; 3 – пост наводки РБУ-2500; 4 – ходовой мостик; 5 – ходовая рубка; 6 – РБУ-2500; 7 – 76-мм ' АУ АК-726; 8 – 400-мм ТА ПТА-40; 9 – боцманская кладовая; 10 – дымоходы; 11 – съемный лист; 12 – шахта забора воздуха к ГТД; 13 – бытовые помещения личного , состава; 14 – помещение высокочастотных блоков РЛС «Фут-Н»; 15 – помещение дежурного офицера; 16 – камбуз; 17 – помещение СПС; 18 – бомбосбрасыватели; 19 – румпельное отделение; 20 – кубрик личного состава; 21 – кормовое МО; 22 – ДГ; 23 – главный ДД; 24 – кормовая электростанция; 25 – цистерна циркуляционного масла; 26 – носовое МО; 27 – ГТД; 28 – носовая электростанция; 29 – ЦАРП; 30 – шкиперская кладовая; 31 – подбашенное отделение 76-мм АУ; 32 – масляные (Прим: страница скана обрезана на тексте)

Сторожевой корабль пр. 159 спроектирован Зеленодольским ПКБ под руководством А.В. Кунаховича, а пр. 159А и пр. 159М- под руководством О.В. Рогожникова. Они предназначались для охраны водного района, длительного несения дозорной службы и борьбы с подводными лодками в прибрежной зоне. До 19.05.1966 г. классифицировались как противолодочные корабли (ПЛК). Корпус гладкопалубный, стальной, с элементами, выполненными из легких сплавов, с двойным дном на всем протяжении. Междудонное пространство частично использовалось для хранения топлива. Корпус делился водонепроницаемыми переборками на 12 отсеков. Надстройки были изготовлены из легких сплавов. Главные механизмы располагались в двух машинных отделениях, между которыми находился отсек с двумя ГТГ. В носовом машинном отделении находились оба ГТД, а в кормовом – ДД. Все двигатели соединялись с валами при помощи редукторов. На полных ходах работали все валы, а на экономическом – только средний вал (с ВРШ) при свободно вращающихся бортовых валах, что ухудшало экономичность установки (из-за сопротивления винтов).

Так как маршевая установка была од- новальной, то для повышения маневренности СКР в узкостях или при швартовке (ДД на малых оборотах работал крайне неустойчиво) на первых кораблях пр. 159 устанавливались активные рули с водопог- ружными электромоторами, а на остальных – подруливающее устройство (колонка) немецкой фирмы «Pleiger» (ФРГ). Впоследствии на базе этого устройства была разработана выдвижная движительно-рулевая колонка (ВДРК) «Поворт-159», которая устанавливалась на все СКР в процессе постройки или проведения среднего ремонта.

Торпедообразный обтекатель антенны ГАС, впервые в практике военного кораблестроения, изготовили из титана. Для снижения акустического поля и уровня помех работе ГАС предусматривались подвод воздуха к гребным винтам, механизмы ГЭУ имели звукоизолирующую амортизацию и вибродемпфирующие покрытия. Все трубопроводы оснащались гибкими патрубками.

сечение по 47 шп. (см. в нос)

сечение по 54 шп. (см. в нос)

сечение по 79 шп. (см. в нос)

сечение по 117 шп. (см. в корму)

сечение по 57 шп. (см. в корму)

сечение по 28 шп. (см. в нос)

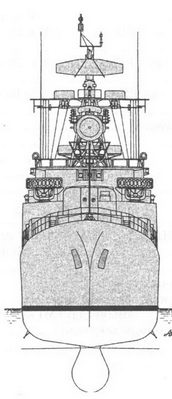

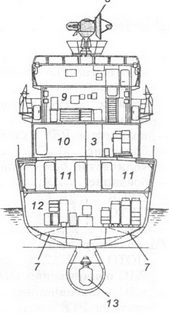

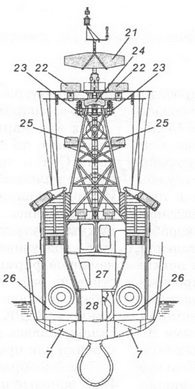

Вид с носа и поперечные сечения СКР пр. 159:

1 – РБУ-2500; 2 – помещение вентиляторов и колориферов; 3 – коридор; 4 – кают-компания; 5 – каюта командира корабля; 6 – погреб РГБ-25; 7 – топливные цистерны; 8 – АП РЛС СУАО «Фут-Б»; 9 – штурманская рубка; 10 – бытовые помещения команды; 11 – каюты офицеров; 12 – посты гидроакустиков; 13 – антенна ГАС «Вычегда»; 14 – кормовая электростанция; 15 – ПЭЖ; 16 – помещение механизмов успокоителя качки; 17 – подъемник РГБ; 18 – кладовые различного назначения; 19 – ВФШ; 20 – ВРШ; 21 – АП РЛС «Фут-Н»; 22 – АП станции «Нихром» системы опознавания «свой-чужой»; 23 – АП станции РТР «Бизань-4Б»; 24 – АП РЛС «Нептун-М»; 25 – АП станции постановки активных помех «Тюльпан»; 26 – шахта забора воздуха к ГТД; 27 – запасная кабина управления ГЭУ; 28 – шахта лага; 29 – 76-мм АУ АК-726; 30 – подбашенное отделение 76-мм АУ Ак-726; 31 – отделение перезарядки 76-мм АУ Ак-726; 32 – агрегатная РЛС; 33 – погреб на 700 76-мм выстрелов.

Корабли данного типа обладали хорошими мореходными качествами. Использование оружия было возможно при волнении моря до четырех баллов. В качестве средств успокоения качки использовались бортовые управляемые рули. Главным недостатком пр. 159 и его модификаций специалисты считали морально устаревшее вооружение, сложную конструкцию и малую надежность главных механизмов.

Всего в период с 1958 г. по 1976 г. для советского флота было построено 45 кораблей данного типа. Из них 22 единицы по пр. 159, а 23 – по пр. 159А. Головной (опытный) СКР построили в Зеленодольске на ССЗ № 340 (с 1966 г. Зеленодольский ССЗ им. Горького), а серийные корабли – в Калининграде на ССЗ № 820 (с 1966 г. Прибалтийский ССЗ «Янтарь») и в Хабаровске на ССЗ № 876 (с 1966 г. Хабаровский ССЗ). Заказ на один корабль пр. 159А (СКР-88) 4.08.1967 г. аннулировали. Еще два корабля пр. 159А (СКР-96 и СКР-95) в период постройки были куплены правительствами Эфиопии и Вьетнама. Они входили в состав советского флота временно, лишь в период подготовки к передаче заказчику. СКР пр. 159А в отличие от пр. 159, имели два пятитрубных 400-мм ТА, вместо четырех РБУ-2500 – две РБУ-6000 и вместо РЛС «Фут-Н» – РЛС «Рубка». На части СКР устанавливалась РЛС «Турель». В период с 1969 г. по 1973 г., для повышения возможностей пр. 159 по обнаружения подводных лодок, в Зеленодольском ПКБ был разработан проект его модернизации, известный как пр. 159М. В соответствии с ним на кораблях вместо кормовых РБУ-2500 установили ГАС «Вега» с антенной в буксируемом обтекателе, вместо ГАС «Титан» и «Вычегда» в подкильном обтекателе ГАС «Платина-МС», вместо РЛС «Фут-Н» – РЛС «Рубка», а вместо РЛС «Нептун» – РЛС «Дон-2». По пр. 159М модернизирова- ли СКР-11, СКР-18, СКР-26, СКР-33, СКР-38, СКР-41, СКР-43, СКР-46 и СКР-47. При этом на СКР-33, СКР-38 и СКР-46 продолжала сохраняться РЛС «Фут-Н».

В начале 60-х годов СКР-1 (с одновременной переклассификацией в ОС-332) переоборудовали в опытное судно для испытаний ПЛРК «Вихрь». В середине 70-х годов на СКР-17 (с одновременной переклассификацией в ОС-34) разместили ГАС «Аврора-Н» с подъемно стоп-стартовым опускным устройством (ПСУ) «Руза-Н». Рабочее тело ГАС с ПСУ размещались в закрытом ангаре, смонтированном вместо кормовых РБУ-2500. На СКР-46 проходил испытания ГАС «Вега», а на СКР-98 – ГАК «Бронза». Первая предназначалась для СКР пр. 1135 и пр. 1135М, а последний – для ПСКР пр. 11351 и МПК пр. 12412. В конце 70-х годов СКР-30 переклассифицировали в ОС-333. На нем отрабатывали носители датчиков и аппаратуру неакустических средств поиска ПЛ по темам «Кайра» и «Струя-2М». Одновременно проводились испытания ПОУ СОКС «Кайра». В конце 70-х СОКС «Кайра» в полной комплектации испытывалась на СКР-34.

Из 45 кораблей пр. 159 и пр. 159А построенных для советского флота, к декабрю 1991 г. в строю оставалось 14 единиц. Девять кораблей (СКР-82, СКР-94, СКР-95, СКР-100, СКР-104, СКР-108, СКР-115, СКР-130 и СКР-135) продали правительствам Вьетнама (четыре единицы), Эфиопии (две единицы) и Индии (три единицы). Остальные СКР (23 единицы) по различным причинам исключили из боевого состава флота и сдали на слом.

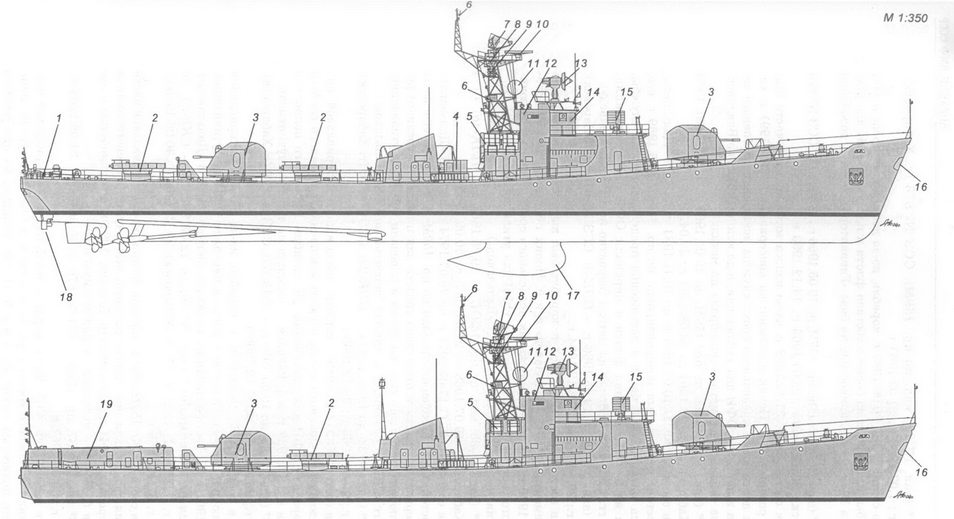

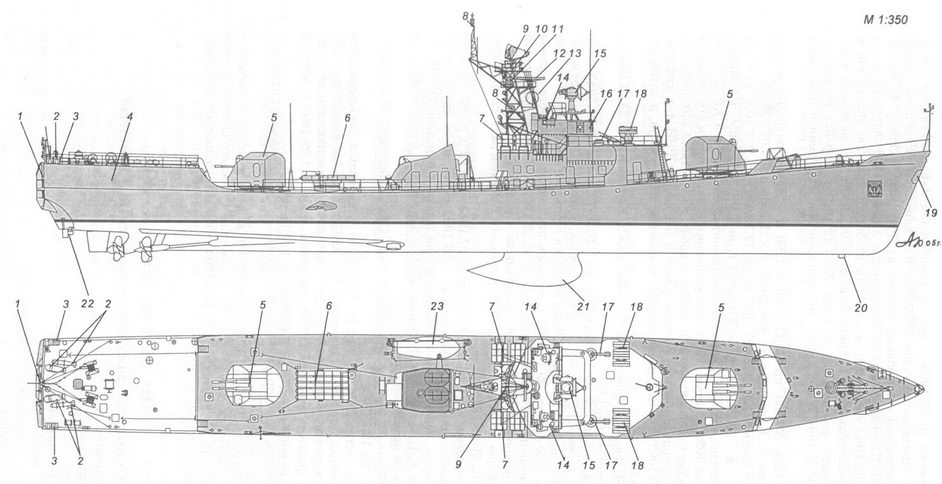

Схема наружного вида СКР пр. 159А:

1 – охранительное устройство БОКА-Ду; 2 – морские дымовые шашки (МДШ); 3 – 400-мм ТА ПТА-40; 4 – 76-мм АУ АК-726; 5 – спасательный плотик; 6 – спасательные плотики ПСН-6; 7 – АП станции постановки активных помех «Тюльпан»; 8 – АП РЛС «Рубка»; 9 – АП станции «Нихром» системы опознавания «свой-чужой»; 10 – АП станции РТР «Бизань-4Б»; 11 – АП РЛС «Нептун-М»; 12 – АП радиопеленгатора АРП-50; 13 – ходовой мостик; 14 – АП РЛС СУАО «Фут-Б»; 15 – ходовая рубка; 16 – РБУ-6000; 17 – датчик СОТС МИ-110Р; 18 – обтекатель антенн ГАС «Титан» и «Вычегда»; 19 – активный руль с водопогружным электромотором; 20 – минные рельсы; 21 – шестивесельный ял.

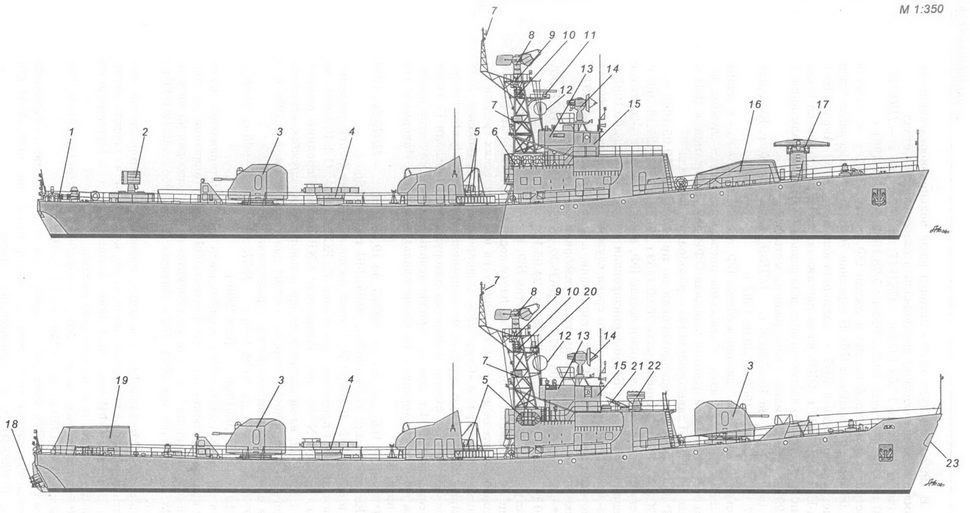

Схема наружного вида ОС-332 (б. СКР-1) после переоборудования в опытное судно для испытаний ПЛРК «Вихрь» (вверху) и ОС-34 (б. СКР-17) в период проведения испытаний ГАС «Аврора-Н»:

1 – морские дымовые шашки (МДШ); 2 – РБУ-6000; 76-мм АУ АК-726; 4 – 400-мм ТА ПТА-40; 5 – спасательный плотик; 6 – спасательные плотики ПСН-6; 7 – АП станции постановки активных помех «Тюльпан»; 8 – АП РЛС «Фут-Н»; 9 – АП станции «Нихром» системы опознавания «свой-чужой»; 10 – АП станции РТР «Бизань-4Б»; 11 – АП РЛС «Дон-2»; 12 – АП радиопеленгатора АРП-50; 13 – ходовой мостик; 14 – АП РЛС СУАО «Фут-Б»; 15 – ходовая рубка; 16 – ангар перегрузочного устройства и механизма перезаряжания ПУ ПЛРК «Вихрь»; 17 – ПУ ПЛРК «Вихрь»; 18 – направляющие и поддерживающий механизм ПОУ ГАС «Аврора-Н»; 19 – ангар рабочего тела, ПОУ и лебедки ГАС «Аврора-Н»; 20 – АП РЛС «Нептун-М»; 21 – устройство перезаряжания РБУ-2500; 22 – РБУ-2500; 23 – датчик СОТС МИ-110Р

ОС-332* (зав. № 601, до 30.05.1978 г. – СКР-1, до 19.05.1966 г. – ПЛК-1). ССЗ № 340 (г. Зеленодольск): 31.08.1957 г.; 31.08.1959 г.; 30.12.1961 г.

Входил в состав ЧФ. С 12.10.1977 г. по 1979 г. на СРЗ «Севморзавод» (г. Севастополь) корабль переоборудовали в опытное судно для испытаний ПЛРК «Вихрь» и переклассифицировали в ОС-332. 1.02.1987 г. его, из-за достижения предельного срока службы исключили из боевого состава флота и передали ОФИ для утилизации, а в 1988 г. в Инкермане – разобрали на металл.

СКР-38* (зав. № 150, мод. по пр. 159М, до 19.05.1966 г. – ПЛК-4). ССЗ №820 (г. Калининград): 31.10.1958 г.; 1.04.1960 г.; 30.11.1961 г.

Входил в состав БФ. С 30.08.1984 г. по 5.02.1987 г. в Риге корабль был модернизирован по пр. 159М. 19.04.1990 г. его, из-за предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации. В начале 1991 г. СКР-38 полностью разоружили и поставили на прикол в Балтийске. В 1992 г. корпус корабля затонул из-за неисправности донно-за- бортной арматуры. Впоследствии его подняли и разобрали на металл.

ОС-34* (зав. № 154, до 19.08.1982 г. – СКР-17, до 19.05.1966 г. – ПЛК-17). ССЗ № 820 (г. Калининград): 24.04.1959 г.; 5.08.1960 г.; 31.12.1961 г.

После вступления в строй входил в состав БФ, с 15.03.1965 г. – в состав СФ, а с 27.05.1980 г. – в состав ЧФ. В середине 70-х годов на корабле (сдан флоту после модернизации в 1977 г.) проходила испытания ГАС «Аврора-Н» и ПСУ «Руза-Н». 28.09.1990 г. СКР, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации, а в начале 1991 г. в Инкермане – разобрали на металл.

СКР 9* (зав. № 157, до 19.05.1966 г. – ПЛК-9). ССЗ № 820 (г. Калининград): 18.07.1959 г.; 14.10.1960 г.; 30.06.1962 г.

После вступления в строй входил в состав БФ, а с 13.12.1963 г. – в состав СФ. 19.04.1990 г. корабль, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации, а 1991 г. в Мурманске на базе «Главвторчермета» – разобрали на металл.

СКР-22* (зав. № 158, модернизирован по пр. 159М, до 19.05.1966 г. – ПЛК-22). ССЗ № 820 (г. Калининград): 26.09.1959 г.; 25.01.1961 г.; 31.12.1961 г.

После вступления в строй входил в состав БФ, а с 17.12.1963 г. – в состав СФ. В середине 80-х годов СКР модернизировали по пр. 159М. 24.06.1991 г. корабль, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации, а в октябре-декабре 1991 г. в Мурманске на базе «Главвторчермета» – разобрали на металл.

ОС 333* (зав. № 163, до 30.05.1978 г. – СКР-30, до 19.05.1966 г. – ПЛК-30). ССЗ № 820 (г. Калининград): 15.06.1960 г.; 24.06.1961 г.; 31.12.1962 г.

После вступления в строй входил в состав БФ, а с 23.12.1968 г. – в состав ЧФ. В конце 70-х годов на корабле (сдан флоту после модернизации в 1978 г.) отрабатывались носители датчиков и аппаратура неакустических средств поиска ПЛ по темам «Кайра» и «Струя-2М». Одновременно испытывалась ПОУ СОКС «Кайра». 28.09.1990 г. корабль, из-за предельного срока службы исключили из боевого состава флота, полностью разоружили и передали Госснабу СССР. До середины 1994 г. корпус корабля использовался в качестве плавучего склада в СРЗ «Севморзавод» (г. Севастополь), а затем в Инкермане его разобрали на металл.

СКР 34* (зав. № 165, мод. по пр. 159АВ, до 19.05.1966 г. – ПЛК-34). ССЗ № 820 (г. Калининград): 27.07.1960 г.; 30.08.1961 г.; 4.10.1963 г.

Входил в состав СФ. В конце 70-х годов на корабле (сдан флоту после модернизации в 1976 г.) проходила испытания СОКС «Кайра». С 1.10.1981г. по 6.10.1983 г. на СРЗ № 82 (пос. Росляково) СКР прошел средний ремонт. 19.04.1990 г. СКР-34, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации, а в 1991 г. в Мурманске на базе «Главвторчермета» – разобрали на металл.

СКР 29* (зав. № 186, до 19.05.1966 г. – ПЛК-29). ССЗ № 820 (г. Калин- град): 10.12.1964 г.; 27.03.1966 г.; 30.12.1966 г.

Входил в состав СФ. 24.06.1991 г. корабль из-за износа материальной части исключили из боевого состава флота и передали ОФИ для утилизации. До конца 1991 г. в Мурманске на базе «Главвторчермета» он был разобран на металл.

СКР 103* (зав. № 188, пр. 159А). ССЗ «Янтарь»: 27.03.1966 г.; 15.12.1966 г.; 29.09.1967 г.

Входил в состав СФ. 24.06.1991 г. корабль, из-за износа материальной части и отсутствия средств для проведения ремонта, исключили из боевого состава флота и передали ОФИ для утилизации. К концу 1991 г. в Мурманске на базе «Главвторчермета» его разделали на металл.

СКР 18* (зав. № 28, мод. по пр. 159М, до 19.05.1966 г. – IU1K-15). ССЗ № 876 (г. Хабаровск): 28.08.1959 г.; 27.06.1961 г.; 12.12.1962 г.

Входил в состав ТОФ. 4.05.1989 г. корабль, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации. В 1990-91 гг. его разобрали на металл.

Схема наружного вида СКР пр. 159А после проведения среднего ремонта (вверху)(67*) и СКР-98 в период испытаний ГАК «Бронза» (внизу):

1 – морские дымовые шашки (МДШ); 2 – 400-мм ТА ПТА-40; 3 – 76-мм АУ АК-726; 4 – контейнер для кран-балки и рабочего тела опускаемой антенны ГАС «Ока»(68*); 5 – спасательные плотики ПСН-6; 6 – АП станции постановки активных помех «Тюльпан»; 7 – АП РЛС «Рубка»; 8 – АП станции «Нихром» системы опознавания «свой-чужой»; 9 – АП станции РТР «Бизань-4Б»; 10 – АП РЛС «Дон-2»; 11 – АП радиопеленгатора АРП-50; 12 – ходовой мостик; 13 – АП РЛС СУАО «Фут-Б»; 14 – ходовая рубка; 15 – РБУ-6000; 16 – датчик СОТС МИ-110Р; 17 – обтекатель антенн ГАС «Титан» и «Вычегда»; 18 – ВДРК «Поворт-159»; 19 – ангар рабочего тела, ПОУ и лебедки буксируемой антенны ГАК «Бронза».

( 67* ) Средний ремонт СКР пр. 159А сопровождался модернизацией, в ходе которой РЛС «Нептун-М» заменялась на РЛС «Дон-2», а активные рули с водопогружными моторами – на ВДРК «Поворт-159».

( 68* ) ГАС «Ока» устанавливалась на некоторых кораблях пр. 159А в процессе проведения среднего ремонта или на кораблях пр. 159 во время модернизации по пр. 159М. Благодаря этому эти СКР могли вести эффективный поиск ПЛ противника в мелководных районах.

СКР 41* (зав. № 29, мод. по пр. 159М). ССЗ № 876 (г. Хабаровск): 27.02.1960 г.; 1.07.1962 г.; 21.03.1963 г.

Входил в состав ТОФ. 20.06.1987 г. корабль, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации, а в 1988 г. во Владивостоке на базе «Главввторчермета» – разобрали на металл.

СКР-11*(зав. № 30, мод. по пр. 159М, до 19.05.1966 г. – ПЛК-11). ССЗ № 876 (г. Хабаровск): 20.12.1960 г.; 25.04.1963 г.; 14.12.1963 г.

Входил в состав ТОФ. 31.12.1988 г. из-за износа материальной части был выведен в резерв и в б. Новик поставлен на консервацию. 15.02.1991 г. корабль из-за достижения предельного срока службы исключили из боевого состава флота и передали ОФИ для утилизации, а до конца 1991 г. во Владивостоке на базе «Главвторчермета» – разобрали на металл.

СКР-43* (зав. № 31, мод. по пр. 159М, до 19.05.1966 г. – ПЛК-43). ССЗ №876 (г. Хабаровск): 16.06.1961 г.; 28.08.1963 г.; 29.04.1964 г.

Входил в состав ТОФ. С 10.02.1981 г. по 10.11.1981 г. на СРЗ «Дальзавод» (г. Владивосток) корабль был модернизирован по пр. 159М. 4.05.1989 г. его, из-за износа материальной части и достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации. В 1990-91 гг. СКР-43 разобрали на металл (вероятно на СРЗ «Дальзавод»).

СКР-3* (зав. № 32, до 19.05.1966 г. – ПЛК-3).

ССЗ № 876 (г. Хабаровск): 10.01.1962 г.; 29.05.1964 г.; 26.12.1964 г.

Входил в состав ТОФ. 19.01.1983 г. корабль был выведен в резерв после среднего ремонта на СРЗ «Дальзавод» и в б. Новик поставлен на консервацию. 19.04.1990 г. его, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОФИ для утилизации, а в 1991 гг. – разобрали на металл (вероятно на СРЗ «Дальзавод»).

СКР 46* (зав. № 33, мод. по пр. 159М, до 19.05.1966 г. – ПЛК-46). ССЗ №876 (г. Хабаровск): 19.07.1963 г.; 24.04.1965 г.; 30.09.1965 г.

Входил в состав ТОФ. С 17.07.1971 г. по 29.07.1974 г. на СРЗ «Дальзавод» (г. Владивосток) корабль модернизировали по пр. 159М. 4.05.1989 г. его, из-за износа материальной части и отсутствия средств для проведения среднего ремонта, исключили из боевого состава флота и передали ОФИ для утилизации. В 1990-91 гг. СКР-46 разобрали на металл (вероятно на СРЗ «Дальзавод»).

СКР-23* (зав. № 34, до 19.05.1966 г. – ПЛК-23).

ССЗ № 876 (г. Хабаровск): 23.12.1963 г.; 20.08.1965 г.; 30.12.1965 г.

Входил в состав ТОФ. 4.05.1989 г. корабль, из-за износа материальной части и достижения предельного срока службы исключили из боевого состава флота и передали ОФИ для утилизации. До октября 1989 г. его полностью разоружили и 1.10.1989 г. в б. Раковая – посадили на прибрежную отмель.

СКР 78* (зав. № 35, до 19.05.1966 г. – ПЛК-59). ССЗ № 876 (г. Хабаровск): 29.10.1964 г.; 29.04.1966 г.; 31.12.1966 г.

Входил в состав ТОФ. 19.04.1990 г. корабль, из-за износа материальной части, исключили из боевого состава флота и передали ОФИ для утилизации. До конца 1991 г. он был разделан на металл (вероятно на СРЗ «Дальзавод»).

Орловский комсомолец* (зав. № 36, до 12.03.1979 г. – СКР-21, до 19.05.1966 г. – ПЛК-21). ССЗ № 876 (г. Хабаровск): 29.12.1964 г.; 30.06.1966 г.; 31.12.1966 г. 31.12.1966 г.

Входил в состав ТОФ. 15.02.1991 г. корабль, из-за износа материальной части и отсутствия средств для проведения ремонта, исключили из боевого состава флота и передали ОФИ для утилизации. К концу 1991 г. его полностью разоружили и в б. Новик – посадили на прибрежную отмель.

СКР-36* (зав. № 37, пр. 159А). ССЗ № 876 (г. Хабаровск): 31.08.1965 г.; 27.04.1967 г.; 30.09.1967 г.

Входил в состав ТОФ. 4.05.1989 г. корабль, из-за износа материальной части, исключили из боевого состава флота и передали ОФИ для утилизации. В 1990 г. его полностью разоружили и в б. Новик посадили на прибрежную отмель, а в 1991 г. – разобрали на металл.

Схема наружного вида СКР-46 в период проведения испытаний ГАС «Вега» (вверху)(69*) и СКР-34 в период проведения испытаний СОКС «Кайра»:

1 – пульт управления ПОУ и лебедкой ГАС «Вега»; 2 – ПОУ ГАС «Вега»; 3 – рабочее тело ГАС «Вега»; 4 – лебедка ПОУ ГАС «Вега»; 5 – ангар с телеметрической аппаратурой; 6 – спасательный плотик; 7 – АП станции постановки активных помех «Тюльпан»; 8 – АП РЛС «Фут-Н»; 9 – АП станции «Нихром» системы опознавания «свой-чужой»; 10 – АП станции РТР «Бизань-4Б»; 11 – АП РЛС «Нептун-М»; 12 – АП радиопеленгатора АРП-50; 13 – ходовой мостик; 14 – АП РЛС СУАО «Фут-Б»; 15 – ходовая рубка; 16 – устройство перезаряжания РБУ-2500; 17 – РБУ-2500; 18 – 76-мм АУ АК-726; 19 – датчик СОТС МИ-110Р; 20 – пост управления лебедкой и ПОУ СОКС «Кайра»; 21 – ПОУ (поддерживающий и напаравляющий барабан) СОКС «Кайра»; 22 – носитель датчиков СОКС «Кайра»; 23 – лебедка ПОУ СОКС «Кайра».

( 69* ) На начальном этапе проведения испытаний ГАС «Вега» СКР-46 сохранял первоначальный состав вооружения (за исключением кормовых РБУ-2500).

СКР 92* (зав. № 38, пр. 159А). ССЗ № 876 (г. Хабаровск): 28.03.1966 г.; 31.07.1967 г.; 30.12.1967 г.

Входил в состав ТОФ. 24.06.1991 г. корабль, из-за износа материальной части и отсутствия средств для проведения ремонта, исключили из боевого состава флота и передали ОФИ для утилизации. К концу 1991 г. во Владивостоке на базе «Главввторчермета» его разделали на металл.

СКР-91* (зав. № 196, пр. 159А). ССЗ «Янтарь» (г. Калининград): 8.12.1967 г.; 4.01.1969 г.; 30.09.1969 г.

Входил в состав СФ. В конце 70-х годов на корабле (сдан флоту после модернизации в 1977 г.) проходил испытания ГАК «Бронза». 30.01.1991 г. корабль, из-за износа материальной части и отсутствия средств для проведения ремонта, исключили из боевого состава флота и передали в ОФИ для утилизации. В ноябре-декабре 1991 г. в Мурманске на базе «Главвторчермета» его разделали на металл.

СКР-120* (зав. № 199, пр. 159А). ССЗ «Янтарь» (г. Калининград): 19.06.1969 г.; 7.04.1970 г.; 29.09.1970 г.

Входил в состав СФ. 24.06.1991 г. корабль, из-за износа материальной части исключили из боевого состава флота и передали ОФИ для утилизации. К концу 1991 г. в Мурманске на базе «Главвторчермета» его разделали на металл.

СКР-128* (зав. № 4, пр. 159А). Хабаровский ССЗ (г. Хабаровск): 3.03.1971 г.; 3.06.1972 г.; 30.09.1972 г.

СКР-47 (зав. № 151, модернизирован по пр. 159М, до 19.05.1966 г. – ПЛК-5). ССЗ № 820 (г. Калининград): 31.12.1958 г.; 1.07.1960 г.; 28.12.1961 г.

Входил в состав БФ. В конце 1962 г. корабль перешел в Североморск и 8.12.1962 г. его включили в состав СФ. С 28.05.1963 г. по 25.11.1964 г. на ССЗ № 820 ПЛК-5 прошел средний ремонт и модернизацию по пр. 159М, а с 1.11.1987 г. по 16.12.1988 г. – на СРЗ № 82 (пос. Росляково) – прошел средний ремонт. 29.10.1992 г. корабль, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОРВИ для утилизации. В ноябре-декабре 1992 г. в Северодвинске его полностью разоружили, а затем в Архангельске – разобрали на металл.

СКР-26 (зав. № 153, модернизирован по пр. 159М, до 19.05.1966 г. – ПЛК-14). ССЗ № 820 (г. Калининград): 6.03.1959 г.; 1.06.1960 г.; 27.12.1961 г.

Входил в состав БФ. В конце 1962 г. корабль перешел в Североморск и 8.12.1962 г. его включили в состав СФ, 22.01.1965 г. – в состав БФ, а 7.07.1965 г. – вновь в состав СФ. С 21.12.1970 г. по 11.02.1977 г. на СРЗ № 35 (Роста), с 28.11.1979 г. по 14.07.1981 г. – ССЗ «Янтарь» (г. Калиниград) и с 20.07.1989 г. по 22.10.1991 г. – на СРЗ № 82 (пос. Росляково) он проходил средний и капитальный ремонт, а также модернизацию по пр. 159М (на ССЗ «Янтарь»). 30.06.1993 г. СКР-26 исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.11.1993 г. в Северодвинске корабль полностью разоружили, а затем в Архангельске – разобрали на металл.

СКР-33 (зав. № 159, модернизирован по пр. 159М, до 19.05.1966 г. – ПЛК-25). ССЗ № 820 (г. Калининград): 26.12.1959 г.; 7.04.1961 г.; 14.11.1962 г.

Входил в состав БФ. В конце 1963 г. корабль перешел в Североморск и 17.12.1963 г. его включили в состав СФ. С 1.10.1973 г. по 30.07.1978 г. СКР-33 числился в резерве и находился на консервации в губе Сайда. С 24.11.1978 г. по 27.05.1980 г. на ССЗ «Янтарь» корабль прошел средний ремонт и модернизацию по пр. 159М, а с 9.10.1986 г. по 1.11.1988 г. – на СРЗ № 82 (пос. Росляково) – капитальный ремонт. 4.08.1995 г. СКР-33, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.09.1995 г. в Северодвинске СКР-33 полностью разоружили, а затем в Архангельске разобрали на металл.

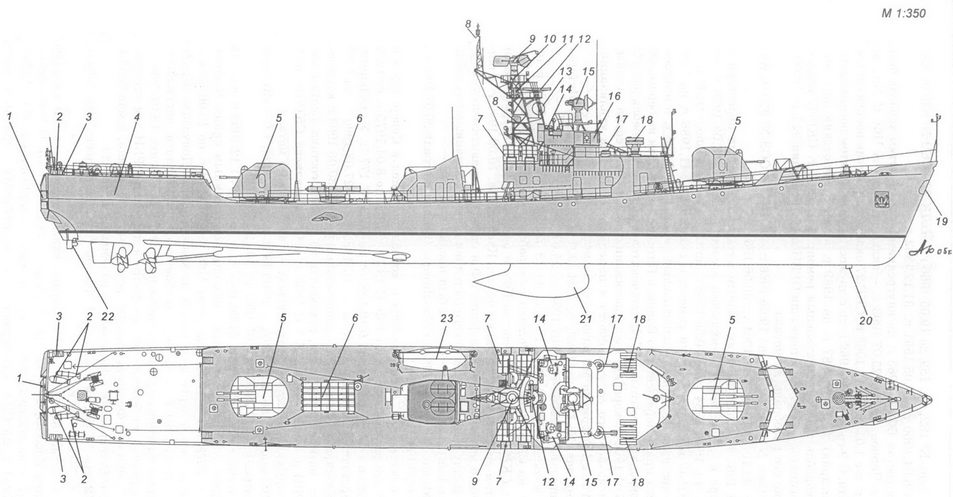

Схема наружного вида СКР пр. 159М (с РЛС «Фут-Н»):

1 – лацпорт помещения рабочего тела и ПОУ ГАС «Вега»; 2 – охранительное устройство БОКА-Ду; 3 – морские дымовые шашки (МДШ); 4 – ангар рабочего тела и ПОУ ГАС «Вега»; 5 – 76-мм АУ АК-726; 6 – 400-мм ТА ПТА-40; 7 – спасательные плотики ПСН-6; 8 – АП станции постановки активных помех «Тюльпан»; 9 – АП РЛС «Фут-Н»; 10 – АП станции «Нихром» системы опознавания «свой-чужой»; 11 – АП станции РТР «Бизань-4Б»; 12 – АП РЛС «Дон-2»; 13 – АП радиопеленгатора АРП-50; 14 – ходовой мостик; 15 – АП РЛС СУАО «Фут-Б»; 16 – ходовая рубка; 17 – устройство перезаряжания РБУ-2500; 18 – РБУ-2500; 19 – датчик СОТС МИ-110Р; 20 – обтекатель антенны ГАС ЗПС; 21 – обтекатель антенны ГАС «Платина-МС»; 22 – ВДРК «Поворот-159»; 23 – шестивесельный ял.

СКР-27 (зав. № 162, пр. 159, до 19.05.1966 г. – ПЛК-27). ССЗ № 820 (г. Калининград): 8.04.1960 г.; 29.05.1961 г.; 31.12.1962 г.

Входил в состав БФ. В 1963 г. по внутренним водным путям корабль был переведен в Черное море и 23.07.1993 г. – включен в состав ЧФ. С 1-го по 31.06.1967 г. и с 1.01 по 31.12.1968 г. СКР-27 оказывал помощь вооруженным силам Египта. С 9-го по 12.08.1969 г. он с дружественным визитом посетил порт Варна (Болгария). С 19.02.1987 г. по 1989 г. на СРЗ «Флотский арсенал» (г. Варна) корабль прошел капитальный ремонт. 3.07.1992 г. СКР-27 исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.10.1992 г. в Инкермане его разобрали на металл.

СКР-40 (зав. № 166, пр. 159, до 19.05.1966 г. – ПЛК-37). ССЗ № 820 (г. Калининград): 28.10.1960 г.; 18.11.1961 г.; 30.06.1964 г.

В конце 1964 г. по внутренним водным путям корабль был переведен в Черное море и 23.11.1964 г. – включен в состав ЧФ. С 13.08.1976 г. по 2.03.1978 г. и с 18.07.1984 г. по 10.06.1985 г. на СРЗ «Севморзавод» (г. Севастополь) СКР-40 проходил средний ремонт, а с 3.02 по 12.11.1986 г. на СРЗ «Флотский арсенал» (г. Варна) – капитальный ремонт. 27.12.196 г. в штормовых условиях при возвращении из Варны в Поти был выброшен на береговую отмель и повредил обтекатель ГАС. Восстановительный ремонт провели на СРЗ в Поти. 25.01.1994 г. корабль, из-за достижения предельного срока службы, исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.09.1994 г. в Инкермане его разобрали на металл.

Бакинец (зав. № 187, пр. 159А, до 5.04.1991 г. – СКР-16). ССЗ «Янтарь» (г. Калининград): 4.12.1964 г.; 21.07.1966 г.; 25.07.1967 г.

Входил в состав СФ. С 25.06.1973 г. по 28.02.1974 г. и с 1.10.1981 г. по 3.12.1982 г. на СРЗ № 82 (пос. Росляково) корабль проходил средний ремонт.

6.10.1983 г. СКР-16 включили в состав КФл и осенью 1983 г. по внутренним водным путям его перевели из Белого моря в Каспийское. 10.09.1992 г. Бакинец исключили из боевого состава флота РФ и передали правительству Азербайджана. Ввиду плохого технического состояния главных механизмов корабль находился в Баку на приколе, а затем был продан на слом.

СКР-106 (зав. № 189, пр. 159А). ССЗ «Янтарь» (г. Калининград): 26.07.1966 г.; 26.03.1967 г.; 30.11.1967 г.

Входил в состав БФ. В начале 1964 г. корабль перешел в Североморск и 1.04.1964 г. его включили в состав СФ. С 18.10.1973 г. по 8.04.1975 г. на СРЗ № 35 (Роста) и с 14.08.1980 г. по 6.10.1983 г. на СРЗ № 177 (г. Усть-Двинск) СКР-106 проходил средний ремонт, а с 7.07.1989 г. по 27.08.1990 г. на СРЗ «Красная Кузница» (Архангельск) – капитальный ремонт. 30.06.1993 г. корабль, из-за износа материальной части, исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.11.1993 г. в Северодвинске СКР-106 полностью разоружили, а затем в Архангельске – разобрали на металл.

СКР-110 (зав. № 190, пр. 159А, с 29.05.1991 г. – ОС-226). ССЗ «Янтарь» (г. Калининград): 20.12.1966 г.; 7.05.1967 г.; 30.12.1967 г.

Входил в состав БФ. С 1-го по 31.06.1967 г., с 1.08 по 31.12.1968 г. и с 1-го по 31.10.1969 г. корабль оказывал помощь вооруженным силам Египта. 28.07.1970 г. СКР-110 включили в состав ЧФ. С 1.04.1974 г. по 10.06.1982 г. корабль числился в резерве и находился на консервации в Донузлаве (Крымская ВМБ). 12.04.1991 г. его вывели из боевого состава флота, переклассифицировали в опытовое судно и перебазировали в Феодосию. 18.07.1994 г. ОС-226 исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.05.1998 г. в Феодосии корабль полностью разоружили, в мае 2000 г. его корпус отбуксировали в Инкерман и разобрали на металл.

СКР 112 (зав. № 191, пр. 159А). ССЗ «Янтарь» (г. Калининград): 26.04.1967 г.; 15.08.1967 г.; 30.05.1968 г.

Входил в состав БФ. 21.09.1968 г. корабль включили в состав ЧФ и осенью 1968 г. вокруг Европы он перешел из Балтийска в Севастополь. С 30.08.1969 г. по 31.01.1970 г. он оказывал помощь вооруженным силам Египта. С 27.05.1980 г. по 10.02.1981 г. на СРЗ «Севморзавод» (г. Севастополь) корабль прошел средний ремонт. 21.07.1992 г. вместо выполнения мероприятий по плану тренировки празднования дня ВМФ, он, под влиянием украинских националистов, совершил самовольный переход из Донузлава в Одессу. В преследовании СКР-112 участвовали СКР Разительный, МПК-93, РК Р-260, МДК-184 и МДК-93. 7.07.1993 г. корабль исключили из боевого состава флота РФ и передали правительству Украины. Однако 24.08.1993 г., из-за износа материальной части, его продали на слом. К 31.12.1993 г. корабль полностью разоружили, в 1994 г. его корпус отбуксировали в Инкерман и разобрали на металл.

Схема наружного вида СКР пр. 159М (с РЛС «Рубка»):

1 – лацпорт помещения рабочего тела и ПОУ ГАС «Вега»; 2 – охранительное устройство БОКА-Ду; 3 – морские дымовые шашки (МДШ); 4 – ангар рабочего тела и ПОУ ГАС «Вега»; 5 – 76-мм АУ АК-726; 6 – 400-мм ТА ПТА-40; 7 – спасательные плотики ПСН-6; 8 – АП станции постановки активных помех «Тюльпан»; 9 – АП РЛС «Рубка»; 10 – АП станции «Нихром» системы опознавания «свой-чужой»; 11 – АП станции РТР «Бизань-4Б»; 12 – АП РЛС «Дон-2»; 13 – АП радиопеленгатора АРП-50; 14-ходовой мостик; 15-АП РЛС СУАО «Фут-Б»; 16-ходовая рубка; 17 – устройство перезаряжания РБУ-2500; 18-РБУ-2500; 19 – датчик СОТС МИ-110Р; 20 – обтекатель антенны ГАС ЗПС; 21 – обтекатель антенны ГАС «Платина-МС»; 22 – ВДРК «Поворот-159»; 23 – шестивесельный ял.

СКР 87 (зав. № 198, пр. 159А, с 29.05.1990 г. – Комсомолец Дагестана). ССЗ «Янтарь» (г. Калининград): 6.06.1968 г.; 5.11.1968 г.; 14.08.1969 г.

Входил в состав СФ. С 20.07.1977 г. по 13.10.1978 г., с 1.10.1981 г. по 31.03.1983 г. и с 25.06.1986 г. по 2.03.1987 г. на СРЗ № 82 (пос. Росляково) корабль проходил средний и капитальный ремонт. 25.08.1988 г. СКР-87 включили в состав КФл и летом 1988 г. по внутренним водным путям его перевели из Белого моря в Каспийское. 3.07.1992 г. корабль, из-за износа материальной части, исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.10.1992 г. в Каспийске корабль полностью разоружили, а затем разобрали на металл.

СКР-123(зав. № 211, пр. 159А). ССЗ «Янтарь» (г. Калининград): 23.10.1969 г.; 5.06.1970 г.; 30.11.1970 г.

Входил в состав СФ. С 17.09.1976 г. по 7.03.1977 г. и с 28.07.1983 г. по 15.03.1984 г. на СРЗ № 35 (Роста) корабль проходил средний ремонт. С 1.10.1984 г. по 1.03.1991 г. СКР-123 числился в резерве и находился на консервации в губе Сайда. 29.10.1992 г. корабль исключили из боевого состава флота и передали ОРВИ для утилизации. К 31.12.1992 г. в Северодвинске его полностью разоружили, а затем в Архангельске – разобрали на металл.

СКР-126 (зав. № 212, пр. 159А). ССЗ «Янтарь» (г. Калининград): 29.01.1970 г.; 22.09.1970 г.; 30.12.1970 г.

Входил в состав СФ. С 21.12.1978 г. по 10.07.1980 г. на СРЗ № 82 (пос. Росляково) корабль прошел средний ремонт. 3.07.1992 г. его, из-за износа материальной части, исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.10.1992 г. в Мурманске СКР-126 полностью разоружили, а затем разобрали на металл.

СКР-133 (зав. № 45, пр. 159А). Хабаровский ССЗ (г. Хабаровск): 22.12.1969 г.; 5.09.1970 г.; 31.12.1970 г.

Входил в состав ТОФ. С 9-го по 14.03.1979 г. корабль с дружественным визитом посетил Порт-Луи (Маврикий). 1.11.1986 г. СКР-133 вывели в резерв и поставили на консервацию в б. Новик. 11.02.1994 г. его исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.09.1994 г. корабль полностью разоружили, а затем разобрали на металл.

СКР-138 (зав. № 46, пр. 159А). Хабаровский ССЗ (г. Хабаровск): 14.04.1970 г.; 15.05.1971 г.; 30.09.1971 г.

Входил в состав ТОФ. 1.10.1983 г. СКР-138 вывели в резерв и поставили на прикол в б. Новик. 11.02.1994 г. его исключили из боевого состава флота и передали ОРВИ для утилизации. К 1.06.1994 г. корабль полностью разоружили, а затем разобрали на металл.

Примечания:
