ДАФ

(DAF)

Эйндховен Нидерланды 1939-

Первые военные машины марки ДАФ были построены задолго до того, как эта всемирно известная компания начала серийное изготовление коммерческих грузовиков. В апреле 1928 г. в Эйндховене ее основали братья Хуберт Йозеф (Hubertus Josephus) и Биллем Антоний Винсент ван Доорне (Willem Antonius Vincentius van Doorne). В первое время она представляла собой обычную механическую мастерскую, но вскоре там начали изготовлять прицепы, и потому в 1932 г. фирма получила название «Завод прицепов братьев ван Доорне» (Van Doorne's Aanhangwagen-fabriek).

Так впервые появилась известная ныне аббревиатура ДАФ. В 1935 г. инженер-лейтенант Ван дер Траппен (Van der Trappen) предложил братьям взяться за выпуск разработанных им 2-осных ведущих тележек, которыми можно было заменить обычные задние ведущие мосты 2-осных автомобилей, превращая их в варианты с колесной формулой 6x4. Эти тележки, получившие марку «Традо» (Trado), имели один укороченный неразрезной мост на рессорной подвеске, снабженный двумя качающимися продольными балансирами, на концах которых крепилось по два колеса. Крутящий момент подводился к ним посредством бортовых конических передач и коротких карданных валов, расположенных внутри обоих балансиров.

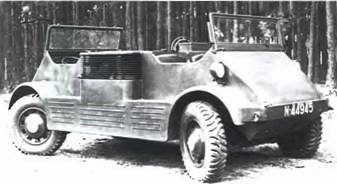

ДАФ МС-139. 4X4,1939 г.

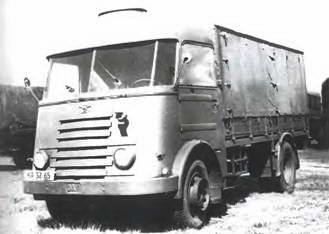

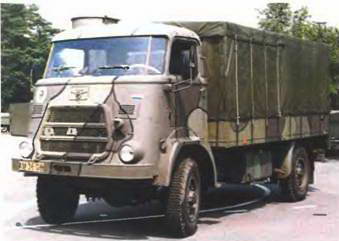

ДАФ АЗО, 1950 г.

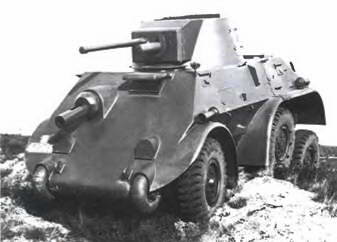

ДАФ РТЗ (М39), 6X4,1940 г.


ДАФ V-1600BB, 4X4,1964 г.


В 1935~40 гг такими мостами оснащали различные легковые и грузовые автомобили, которые использовались в армиях европейских стран как артиллерийские тягачи, штабные машины, ремонтные мастерские и топливозаправщики. В 1938 г. к ним добавились автомобили с индивидуальным карданным приводом каждого переднего колеса системы ДАФ, что позволило создать первое семейство полноприводных машин с колесными формулами 4x4 и 6x6.

Первый военный автомобиль ДАФ, построенный в 1939 г, представлял собой легкую амфибию МС-139 симметричной формы с двумя постами управления и всеми ведущими и управляемыми колесами, у которой 48-сильный двигатель «Ситроен 7CV» (Citroen) и коробка передач помещались поперечно в центре шасси, а спереди и сзади, спинками друг к другу, располагались 2-местные сиденья. Машина могла двигаться вперед и назад со скоростью до 70 км/ч В 1939-40 гг. ДАФ изготовил 12 бронеавтомобилей РТЗ (М39) 6x4, оснащенных 95-сильным мотором «Форд» (Ford) V8 заднего расположения, 4-ступенчатой коробкой передач с 2-ступенча-тым редуктором и задней тележкой «Традо». В передней стенке несущего бронированного корпуса рядом с водителем размещалась пушка калибра 20 или 37 мм, а еще 2-3 пулемета устанавливали в поворотной башне и в задней части машины. Она имела колесную базу 2500 мм, весила 5,8 т и развивала скорость 60 км/ч. В Вермахте броневику ДАФ присвоили индекс Pz.SpWg. L202(h).

Первый этап бурного развития ДАФа относится к концу 40-х и началу 50-х гг., когда при финансовой поддержке голландского правительства был введен в строй новый завод, расширенный вскоре за счет средств, поступавших в пострадавшие от фашизма страны Западной Европы в рамках плана Маршалла. Совершенно естественно, что одним из основных направлений деятельности фирмы стал выпуск военной техники для вооруженных сил Голландии, в апреле 1949 г. вступившей в НАТО. В сентябре того же года на ДАФе начался выпуск первого 3-тонного грузовика АЗО с кабиной над двигателем, который сразу появился и в военном исполнении – с наблюдательным люком в крыше кабины, низким бортовым кузовом с тентом и съемными скамейками на 16 солдат.

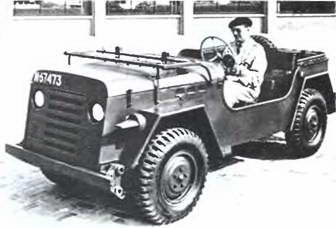

ДАФ YA-054, 4X4,1952 г.


ДАФ YA-126, 4X4,1952 г.


ДАФ YP-104, 4X4,1960 г.

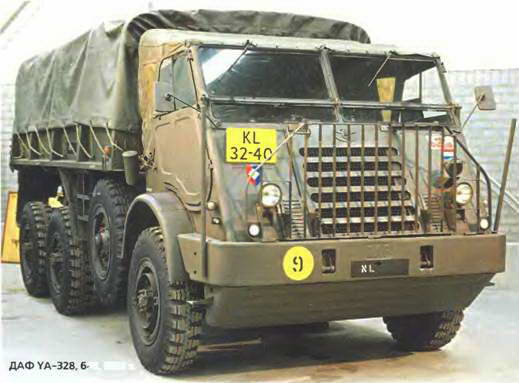

ДАФ YA-328, 6X6,1953 г.


Вскоре к нему присоединились армейские 4-тонные варианты А40 и D40, а в 1953 г добавились версии А414 и А424 (4x4) для ВМС и санитарные фургоны D400B. Их предлагали с 6-цилиндровыми бензиновыми моторами «Геркулес» (Hercules) мощностью 9 1102 л .с. или с английским дизелем «Перкинс» (Perkins), развивавшим 70~83 л.с. Одновременно были изготовлены опытные образцы 90-сильного «колониального» пикапа А107 грузоподъемностью 850 кг для армий бывших голландских колоний. Впоследствии шасси гражданских грузовиков постоянно использовались для создания военных машин, но в начале 50-х гг. ДАФ приступил к выпуску специального армейского семейства Y, отличавшегося оригинальными техническими решениями, которые принесли фирме всемирную известность.

Его основы были заложены в 1950-52 гг., когда появились первые прототипы новой техники, разработанной Хубертом ван Доорне.

Самым легким среди них стал разведывательный автомобиль YA-054 (4x4) – первый голландский джип с колесной базой 2200 мм и характерным плоским передком. Он оснащался мотором «Геркулес» (3,1 л, 60 л.с), трансмиссией с тремя или четырьмя передачами переднего хода и двумя. заднего, передней независимой торсионной подвеской и задним отключаемым мостом.

В производство джип ДАФ так и не пошел. Более удачным оказался многоцелевой 1-тонный автомобиль YA-126 (4x4) с открытым кузовом и подвешенными по бокам двумя свободно вращавшимися запасными колесами. Он находился в производстве с 1952 по 1960г., заменив известный армейский «Додж WC51» (Dodge). Машину создавали как «транспортер вооружения» (Wapendrager) для установки легкого орудия, но на практике он использовался для доставки 8 человек десанта, для разведки, связи и буксировки пушек. На нем монтировали 6-цилиндровый бензиновый двигатель «Геркулес» (4,6 л, 102 л.с), 4-сту-пенчатую коробку передач с 2-ступенчатой раздаточной и оригинальную трансмиссию с индивидуальным карданным приводом каждого колеса, что позволило сделать их подвеску' независимой. Автомобиль, весивший 3,4 т, развивал скорость 90 км/ч и мог буксировать 1,5-тонный прицеп.

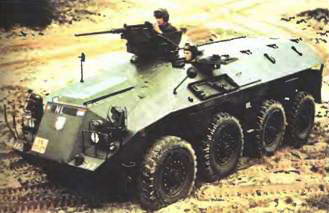

ДАФ YP-408 PWI-SGR, 8X6,1964 г.


ДАФ YA-314, 4X4,1956 г.

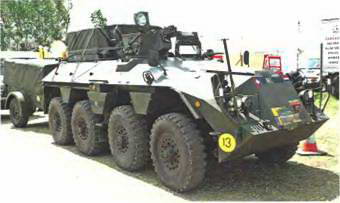

ДАФ YP-408PW-MT, 8X6,1971 г.


ДАФ YA-514, 4X4,1955 г.

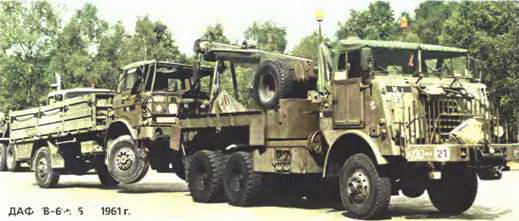

ДАФ YB-616, 6X6,1961 г.


В 1960 г. на его базе построили прототип 130-сильного бронеавтомобиля YP-104. Первый этап создания нового военного семейства завершал самый интересный автомобиль – 3-тонный YA-318 (6х6) с брезентовой крышей кабины, передком клиновидной формы и двумя боковыми «запасками». В 1950-52 гг. этот вариант изготовили лишь в опытных образцах, но они дали жизнь самому известному военному грузовику YA-328, выпускавшемуся в 1952-63 гг. Впоследствии его признали одним из наиболее удачных военных автомобилей всех времен с неподражаемой внешностью.

В разное время на нем использовали бензиновые двигатели «Геркулес» (5,6 л, 131 л.с.) или 150-сильные «Уайт» (White), но наиболее интересным узлом стала Н-образная бортовая трансмиссия. Крутящий момент от 5-ступенчатой коробки передач передавался на две боковые раздаточные коробки, а далее распределялся продольными карданными валами на передние управляемые колеса на торсионной подвеске и бортовые редукторы заднего моста с главной червячной передачей, на котором устанавливались качающиеся балансиры системы «Традо». Столь сложная конструкция обеспечивала большой ход подвески, высокие тягово-сцепные качества и живучесть автомобиля при выходе из строя одного из приводов. Грузовики имели колесную базу 3400 мм, дорожный просвет 420 мм и полную массу 9,9 т. На их шасси создали аэродромные заправщики YAC-328 и пожарные машины YC-328 с двойной кабиной. 8 общей сложности машин семейства «328» собрали около 9 тыс. экземпляров.

Их развитием стал известный в свое время бронетранспортер YP-408PW (8x6). Его прототип был испы тан в 1959 г., а в течение 1964-68 гг. изготовили 750 машин, находившихся на вооружении голландской армии до конца 80-х гг. От грузовика они отличались установкой 6-цилиндрового дизельного ДЕ.ига-теля ДАФ DS575 (5,8 л, 165 л.с.) и наличием второго управляемого неведущего моста. Сварной корпус с толщиной брони 8-15 мм был приспособлен для перевозки десанта из 10 человек и установки башни с 12,7-мм пулеметом.

Базовый бронетранспортер имел обозначение PWI-SGR, штабной вариант – PWI-SPC, 1,5-тонный транспортный – PW-V. штабной – PW-CO, санитарный на 6 раненых – PVV-GWT. Тягач YP-408PW-MT для буксировки 120-мм миномета выпускался до 1972 г. Их боевая масса составляла 9,5-12,0 т, максимальная скорость – 80~85 км/ч, запас хода – 500 км, глубина преодолеваемого брода – 1,2 м. Дальнейшего развития эта оригинальная конструкция не получила, и со временем ее сменила гусеничная машина YPR.

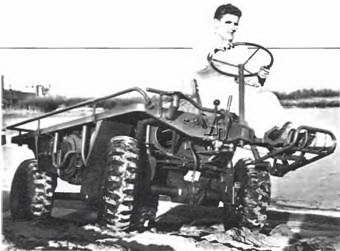

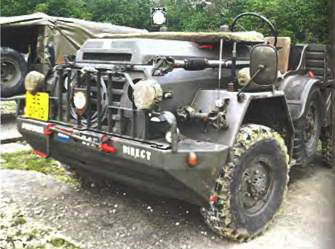

ДАФ YM-500 Пони, 4X4,1964 г.

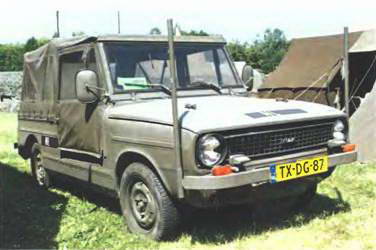

ДАФ-66УА, 1974 г.

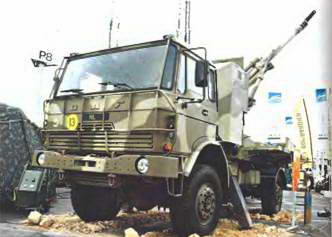

ДАФ YA-4442 со 105-мм орудием, 4x4, 2002 г.

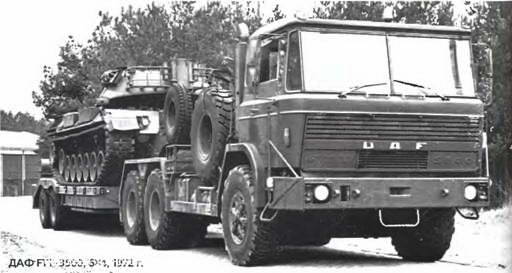

ДАФ FW-3500f-6X4 1972 г.


Еще в середине 50-х гг. стало ясно, что сложная и тяжелая бортовая трансмиссия приемлема лишь для специальной боевой техники, поэтому новые модели унифицированных армейских грузовиков получили классическую компоновку и «нормальный» привод с неразрезными ведущими мостами на рессорной подвеске. Это семейство возглавлял 3-тонный автомобиль YA-314 (4x4) со 102-сильным мотором «Геркулес», 4-ступенчатой коробкой, пневмогидравлическим приводом тормозов, 4-тонной лебедкой, закрытой цельнометаллической кабиной с люком или открытой с брезентовым тентом.

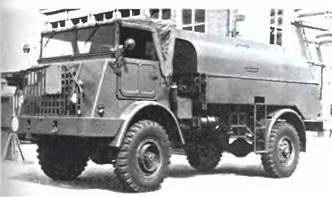

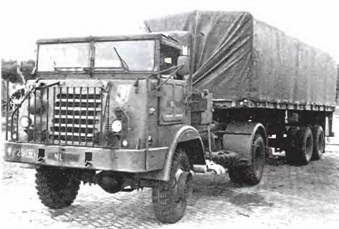

За 11 лет, с 1955 по 1965 г., было выпущено 9 тыс. таких машин, которые известны во множестве исполнений, включая складывающиеся авиа-десантируемые с габаритной высотой всего 1035 мм. На их базе предлагали 6-тонные грузовики YA-316, цистерны-заправщики YF-324, 5-тонные седельные тягачи YT-1500L (4x2) с мотором «Геркулес» мощностью 131 л.с. и вариант YT-514 (4x4), оснащенный 165-сильным дизелем ДАФ и 5-ступенчатой коробкой. Лицензия на вариант YA-314 была продана в Испанию, где он превратился в грузовик «Пегасо-3045» (Ре-gaso). В1957-68 гг. в производстве находился также 6-тонный грузовик YA-616 (6x6) со всеми односкатными колесами, предназначенный для замены американских стандартизованных машин. Он получил 6-цилиндровый верхнеклапанный 9,9-литровый мотор «Конти-нентал» (Continental) мощностью 204 л.с. и 5-ступенчатую коробку передач, мог буксировать прицеп массой 15 т и развивал скорость 80 км/ч. Этот автомобиль известен в наибольшем количестве исполнений: YA-616VL с лебедкой, автоцистерна YF-616, ремонтно-эвакуационные машины YB-616/626, самосвал YK-616 и седельный тягач YT-616. Машин этой серии построили 1200 штук. Превратившись в крупного автомобильного изготовителя, в 1958 г. фирма изменила свое название на «Ван Доорне Аутомобиль Фабрик» (Vanl Doorne's Automobile Fabriek), сохранив торговую марку ДАФ.

В конце 50-х гг. в деятельно-) сти компании ДАФ начался период создания компактных легковых автомобилей с уни! кальной для своего времени автоматической клиноремен-ной трансмиссией «Вариома-тик» (Variornatic), оказавших определенное влияние и на формирование военной программы. В 1962 г. фирма получила заказ от военного ведомства США на разработку варианта легкого складного авиадесанти-руемого транспортера, предназначенного для замены модели М274. Так в 1964 г. появились прототипы открытого автомобиля-тележки YM-500 «Пони» (Pony) 4x4 со всеми управляемыми колесами и возможностью установки рулевого колеса спереди, сзади или сбоку грузовой платформы.

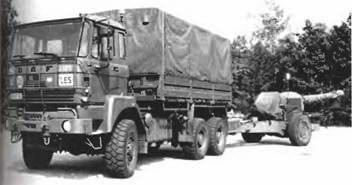

ДАФ YHZ-2300DHS, 6X6,1988 г.

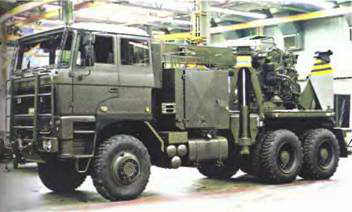

ДАФ YBZ-3300DKX, 6X6,1989 г.

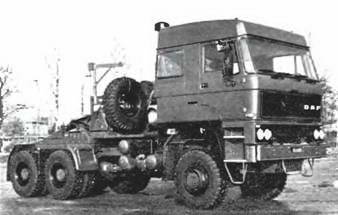

ДАФ YTZ-3600DKZ, 6х6, 1986 г.

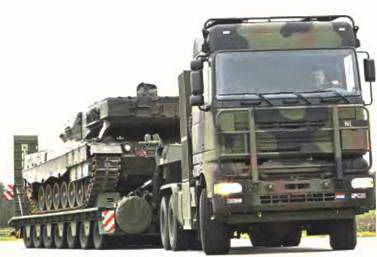

ДАФ XF95, 6X6, 2004 г.


Под нею поперечно располагался 2-цилиндровый 750-кубовый двигатель воздушного охлаждения в блоке с трансмиссией «Варио-матик». Испытания машины прошли успешно, но ее серийное производство так и не началось. Она послужила основой 1-тонного дорожного варианта 4x2, преобразованного впоследствии в грузовик «Пони». Еще более оригинальным стал прототип плавающего авиадесантируемого разведывательного автомобиля «Тропер» (Тгорег) с автоматической трансмиссией, у которого колеса каждой стороны приводились установленным между ними фрикционным барабаном.

Следующий этап создания военной техники относится к 70-80-м гг., когда все армейские автомобили ДАФ стали максимально приближены к гражданской гамме, лишившись характерных для них оригинальных технических решений Наиболее интересным оказался простой 4-местный многоцелевой автомобиль ДАФ-eeYA (4x2) с 47-сильным двигателем «Рено» (Renault) и автоматической трансмиссией «Вариоматик», выпущенный в 1973-75 гг. в количестве 1200 штук.

В 1976 г. на коммерческом шасси FAZ-1600 (4x4) для голландских вооруженных сил начался выпуск крупной партии армейских грузовиков YA-4440 и YA-5441 с полезной нагрузкой 4 и 5 т соответственно. Они снабжались 153-сильным дизелем DT615 с турбонаддувом, 5-ступенчатой коробкой, гидроусилителем рулевого механизма и цельнометаллическими кабинами с люком и турелью для 7,62-мм пулемета. До 1985 г. изготовили 14,2 тыс. экземпляров этих машин, а затем их сменило 180-сильное семейство «4442/5442» с 6-ступенчатой коробкой передач и обновленной кабиной, выпускавшееся до недавнего времени в многочисленных исполнениях, включая шасси YA-5442DT для монтажа артиллерийских и ракетных систем. На партии из 425 танковых тягачей FTT-3500 (6x4) использовали американский 475-сильный дизель «Кам минс» (Cummins) или двухтактный «Детройт Дизель» (Detroit Diesel) мощностью 448 л.с. В 80-е гг. тяжелое коммерческое шасси F2305 послужило основой сразу для двух военных семейств. С 1985 г. выпускался 8-тонный многоцелевой грузовик YAV-2300 (4x4) полной массой 20 т с дизелем DHTD (8,25 л, 198 л.с.) и полуавтоматической 8-ступенчатой коробкой передач ЦФ (ZF), служивший для погрузки и перевозки стандартных контейнеров с военным имуществом. Его вариантами были седельные тягачи YTV (4x2) и YPR (4x4) с 245-сильным двигателем DHS825, работавшие в составе автопоезда полной массой до 40 т. Этим же мотором оснащалась и 10-тонная гамма 6x6, выпускавшаяся с 1982 г.

В нее входили многоцелевой грузовик YAZ-2300, самосвал YKZ, артиллерийский тягач YHZ, ремонтно-эвакуационная машина YBZ и шасси для мосто-укладчика YGZ. На тяжелых коммерческих шасси FAZ-3300 и FAZ-3600 (6x6) с двигателями мощностью 330-360 л.с. и 16-ступенчатыми коробками передач собирали танковые тягачи YTZ-3300DKX и ГГ7-3600DKZ, буксировавшие полуприцепы полной массой 55-60 т, а также ремонтно-эва-куационную машину YBZ-3300 с 26-тонным гидрокраном и тремя лебедками. К концу XX века все они составляли основу автомобильных частей голландской армии.

В 90-е гг. совместно с немецкой фирмой «Вегманн» (Weg-mann) компания ДАФ участвовала в создании разведывательной бронемашины «Феннек» (Fennek) 4x4. В декабре 1998 г., в рамках программы переоснащения национальных вооруженных сил, она получила контракт на армейские варианты своих стандартных грузовиков и тягачей серий «85CF» и «95XF», мало отличавшихся от серийных машин, а зимой 2004 г. приступила к исполнению заказа голландской армии на 102 тяжелых седельных тягача XF95 (6x6) с дизелями мощностью 483 и 530 л.с. для перевозки танков «Леопард» (Leopard)
