АНТ-51, "СЗ" (ББ-1, Су-2)

Ближний бомбардировщик и разведчик, "СЗ" – опытные, ББ-1 (Су-2) – серийный

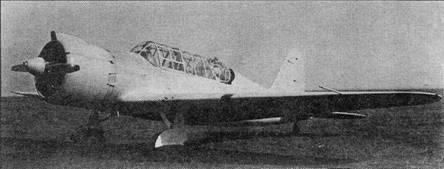

АНТ-51 (СЗ-2). Государственные испытания, 1938 г.


К середине 30-х годов в мировом самолетостроении на основании проектирования и эксплуатации самолетов фронтовой авиации (легкие бомбардировщики, разведчики, штурмовики) сложился новый тип фронтового самолета универсального типа, или как как тогда было принято говорить "комбинированного типа", который с успехом мог бы решать задачи, возлагавшиеся на эти типы фронтовых машин, плюс выполнять функции двухместного истребителя. Во второй половине 30-х годов целая серия таких машин была разработана практически во всех ведущих авиационных странах мира. В СССР создание такого самолета, стало целью программы "Иванов", предусматривавшей проектирование несколькими КБ опытных одномоторных разведчиков-легких бомбардировщиков, способных, в случае дополнительного усиления вооружения и бронирования выполнять функции штурмовика. Самолет должен был быть приспособлен для массового производства и массовой эксплуатации силами летного и технического состава со средним уровнем подготовки и быть относительно дешевым.

Одним из первых к созданию многоцелевого фронтового самолета приступило КБ А.Н.Туполева. С сентября 1935 года бригадой П.О.Сухого, велись опытно-конструкторские разработки по новому самолету, получившему по КБ обозначение АНТ-51 или "СЗ" – "Сталинское задание". Исходным стал проект скоростного разведчика под двигатель М-34ФРН (1025 л.с.). Машина должна была развивать максимальную скорость 455 км/ч на высоте 4000 м. По проекту были проведены аэродинамические и центровочные расчеты, сданы в производство четыре опытных отсека крыла для испытаний. В следующем году проводились, главным образом, экспериментальные и компоновочные работы по машине. В начале 1936 объявляется конкурс по программе "Иванов". Конкурс проводился между ЦАГИ (Главный конструктор А.Н.Туполев),ЦКБ (Главный конструктор Н.Н.Поликарпов),ХАИ (Главный конструктор И.И.Неман), коллективами Д.П.Григоровича и С.А.Кочеригина. Причем задание предусматривало, что самолет Туполева будет цельнометаллическим, машины, разрабатываемые под руководством Поликарпова, Григоровича и Кочеригина – смешанной конструкции, а Немана -цельнодеревянной.

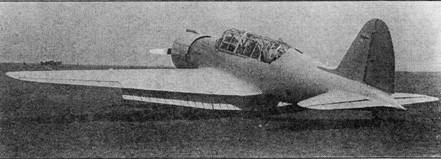

АНТ-51 (СЗ-2). Государственные испытания, 1938 г.



Первоначально КБ продолжало вести проектирование АНТ-51 под новые требования с двигателем жидкостного охлаждения типа М-34ФРН, но в начале 1937 года проект был переработан под двигатель воздушного охлаждения М-62 (800/850 л.с.),принятый как более надежный в боевой эксплуатации. АНТ-51 выполнялся по схеме цельнометаллического низкоплана с убирающимся шасси. Компоновка его фюзеляжа предусматривала размещение основной целевой нагрузки под полом кабины летчика, а не как это было принято в более ранних проектах отечественных самолетов подобного назначения за его кабиной. Благодаря этому удалось выполнить достаточно плотную компоновку машины. Летчик и штурман-стрелок разместились в относительно небольшой общей кабине, заканчивавшейся экранированной пулеметной установкой под ШКАС, ствол которого в полете, вне зоны действия истребителей противника, убирался в специальный обтекатель. Еще один ШКАС обеспечивал оборону нижней-задней полусферы. Из обоих пулеметов вел огонь штурман-стрелок. Огонь можно было вести одновременно: из верхнего ШКАСа – прицельно, а из нижнего – дистанционно неприцельно с помощью педали. Наступательное вооружение АНТ-51 зависело от варианта его использования. Его конструкция обеспечивала установку четырех крыльевых пулеметов ШКАС. В бомбоотсеке и на внешних узлах в районе центроплана могли подвешиваться до 200- 400 кг бомб калибра до 100 кг. В варианте фоторазведчика АНТ-51 мог выполнять дневную и ночную разведку с помощью сменной фотоаппаратуры и радиосвязной аппаратуры. Конструкция планера самолета характеризовалась высокой производственной технологичностью: в ней широко применялись в силовых узлах прессованные профили из алюминиевых сплавов вместо применявшихся ранее стальных сварных узлов. Для повышения боевой живучести самолета были применены протестированные топливные баки. Для облегчения работы летного и наземных экипажей в состав самолетных систем и оборудования были включены автопилот, система отопления, кислородная аппараты, световая и звуковая сигнализация уборки и выпуска шасси, самолетное переговорное устройство, система электроинерционного запуска двигателя и т.д.

К лету 1937 г первый опытный АНТ- 51 ("СЗ-1") был построен и 25 августа М.М.Громов совершил на нем первый полет. Начавшиеся заводские испытания показали хорошие летные и эксплуатационные данные машины. Первый АНТ-51, по отзывам испытателей был прост и удобен в пилотировании, обладал хорошей устойчивостью и управляемостью. В ходе испытаний 8 сентября 1937 г. опытная машина была повреждена на посадке (летчик-испытатель М.Ю.Алексеев), после чего восстанавливалась и дооснащалась необходимыми системами и оборудованием до ноября. В декабре 1937 и январе 1938 года самолет, укомплектованный целевым оборудованием, продолжает проходить испытания на лыжном шасси. На государственные испытания машина не передавалась, так как решено их было проводить на второй опытной машине – "дублере" с воздушным винтом изменяемого в полете шага. В дальнейшем первая машина использовалась для отработки силовой установки с турбокомпрессорами и систем оборонительного вооружения.

"Дублер" АНТ-51 ("СЗ-2") был построен в декабре 1937 г и был передан в январе 1938 г в НИИ ВВС. 29 января на нем был совершен первый полет. Самолет был представлен на испытания в вариантах разведчика и легкого штурмовика. Государственные испытания, которые закончились в марте 1938 года, показали, что его летные данные соответствуют уровню современных ему зарубежных однотипных самолетов, а по огневой наступательной мощи, обзору и обороноспособности АНТ-51 превосходит состоящий на вооружении ВВС РККА самолет-разведчик Р-Н) (ХАИ- 5). Отмечалось совершенство конструкции планера самолета и его хорошее технологическое исполнение. Однако к серии и на вооружение самолет рекомендован не был, было предложено перейти на более мощный и более надежный двигатель М-87А (900/950 л.с.) и поднять максимальную скорость самолета. Эти требования были выполнены на третьем опытном самолете "СЗ-З". В 1939 г на вторую машину установили двигатель М-87АВ, в начале августа начались полеты, 3 августа машина вместе с экипажем погибла в авиакататострофе.

Третий опытный экземпляр "СЗ-З" был готов в сентябре 1938 года. Самолет отличался от первых двух машин помимо двигателя, новой оборонительной стрелковой установкой, увеличенной до 400 кг нормальной бомбовой нагрузкой и до 1000 кг в перегрузку. В конце декабря 1938 г, после заводских испытаний и доводок "СЗ-З" передают на государственные испытания, которые проходили зимой-весной 1939 г. По своим летным характеристикам "СЗ-З" полностью удовлетворял ВВС, отмечалась высокая техническая культура машины в сочетании с хорошими летными и эксплуатационными характеристикам. Самолет был рекомендован в серию и к поступлению на вооружение ВВС.

В том же 1939 году на серийном заводе №135 в Харькове развернулось производство самолета под официальным обозначением ББ-1 (Су-2) с двигателем М-88, однако в серии машина строилась с деревянным фюзеляжем монококовой конструкции с фанерной обшивкой, что было уступкой технологии хорошо освоенной на харьковском заводе. К серии были подключены заводы №31 в Таганроге и №207 в Москве, в серии ББ-1 (Су-2) находился до 1942 г, всего было построено 877 самолетов, активно участвовавших в Великой Отечественной войне.


Основные данные опытных самолетов АНТ-51

"СЗ-2" "СЗ-З"

– длина самолета, м 9,92 10,25

– размах крыла, 14,3 14,3

– высота самолета, м 3,93

– площадь крыла, м2 29,0 29,0

– нормальная взлетная

масса, кг 3654 4105

– нормальная бомбовая нагрузка, кг 200 400

– максимальная скорость

на высоте, км/ч/м 403 468 /4700 /5250

– практический

потолок, м 7440 8800

– пулеметное вооружение 6 х ШКАС

– экипаж, чел 2 2
