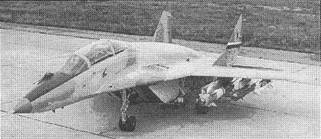

МНОГОЦЕЛЕВОЙ ИСТРЕБИТЕЛЬ МИГ-29УБТ


Разработка учебно-боевого самолета на базе фронтового истребителя МиГ-29 была начата в соответствии с партийно-правительственным постановлением от 19 января 1976 г. и приказом МАП от 22 марта 1976 г. Самолет получил обозначение МиГ-29УБ (изделие «9-51»}. Для размещения второй кабины потребовалось полностью переделать носовую часть фюзеляжа, демонтировав радиолокационный комплекс. В то же время УБС сохранил оптоэлектронный прицельно-навигационный комплекс, модифицированный с учетом дублирования индикации в задней кабине. Из состава вооружения самолета «9-51» были исключены ракеты с радиолокационной системой наведения. Кабины летчика (передняя) и инструктора (задняя) оснастили полным комплектом органов управления и средств индикации.

В результате изменения конструкции носовой части фюзеляжа длина самолета возросла по сравнению с МиГ-29 па 100 мм.

Проектирование самолета МиГ-29УБ началось в 1978 году, в том же году состоялась макетная комиссия и началась постройка первого опытного самолета, которая была завершена в 1980 году.

Летные характеристики учебно-боевого самолета по сравнению с одноместным истребите л см изменились незначительно: максимальная скорость уменьшилась с 2450 до 2230 км/ч, практический потолок с 18 000 до 17 500 м, дальность полета у земли с 710 до 680 км, а па большой высоте-с 1430 до 143 0 км.

Первый полет МиГ-29УБ состоялся 29 апреля 1981 г. (летчик-испытатель А.Г.Фетолец). 23 августа 1982 г. в воздух поднялась вторая опытная машина. В 1985 гаду па Горьквском авиационном производственном объединении им. С,Орджоникидзе началось серийное производство МиГ-29У Б (самолет был принят па вооружение в 1991 году). К 1998 году в Горьком (Нижнем Новгороде) было выпущено более 220 МиГ-29УБ. Приблизительно 160 самолетов этого типа после 1991 года досталось ВВС России.

Хотя МиГ-29УБ и обладает способностью выполнять отдельные боевые задачи (как самостоятельно, так и в составе группы истребителей МиГ-29), его боевая эффективность иа 30-35% меньше, чем у одноместного самолета. Отсутствуют радиолокационный прицельный комплекс и управляемые ракеты класса «воздух-воздух» средней дальности типа Р-27. МиГ-29УБ способе]! выполнять перехват не маневрирующих воздушных целей из задней полусферы, вести ближний маневренный воздушный бон, действовать по площадным и малоразмерным наземным целям неуправляемыми средствами поражения.

Параллельно с созданием модернизированного самолета МиГ-29СМТ в МАПО «МИГ» начались работы и над модернизированным вариантом МиГ-29УБ, в конструкции которого внедрялись усовершенствования, отработанные для одноместного истребителя. В 1998 году был создан первый опытный самолет МиГ-29УБТ. Комплект доработок, близкий соответствующему комплекту МиГ-29СМТ, позволил аналогичным образом модернизировать и учебно-боевой самолет, превратив его в мощную мпогофункциональную боевую машину, способную вести борьбу с наиболее «сложными» наземными и воздушными целями. МиГ-29УБТ получил два накладных топливных бака, позволивших значительно улучшить характеристики дальности.

Практически полной замене подверглось БРЭО самолета.

В состав бортового оборудования включена многофункциональная импульсно-доплеровская радиолокационная станция «Оса-2», работающая в сантиметровом диапазоне и размещенная в носовой части фюзеляжа. Под фюзеляжем может подвешиваться контейнерная навигационно-прицельная радиолокационная станция миллиметрового диапазона, оптимизированная для действия по наземным целям. В хвостовой части фюзеляжа размещается РЛС бокового обзора. Приборное оборудование передней кабины практически аналогично кабинному оборудованию самолета МиГ-29СМТ (его основа - два цветных многофункциональных индикатора на жидких кристаллах МФИ 6 х 8). В задней кабине установлены три таких индикатора.

Многоцелевой самолет МиГ-29УБТ может обеспечить выполнение специальных боевых задач на большом удалении от линии фронта, в том числе и на предельно малой высоте. По оценкам, боевая эффективность самолета превысит соответствующий показатель МпГ-29УБ в 6,5 раза при действии по воздушным целям и в 8 раз - при действии по земле. При этом стоимость доработки одного самолета МиГ-29УБ в вариант МиГ-29УБТ составляет лишь 30% от стоимости нового серийного самолета.

Планируется, что в ближайшее время ВВС России закупят 20-40 самолетов МиГ-29УБТ. Ожидается, что еще 120 машин будет доработано для ВВС зарубежных стран,

ОСОБЕННОСТИ КОНСТРУКЦИИ. В целом конструкция самолета МиГ29У Б (УБТ) подобна конструкции одноместного истребителя МиГ-29 (МиГ-29СМТ).

Фюзеляж МиГ-29 УБ (УБТ) удлинен по сравнению с одноместным истребителем па 100 мм.

Самолет МиГ-29УБТ имеет два накладных топливных бака, аналогично самолету МиГ-29СМТ Возможна установка накладного модуля системы дозаправки в воздухе с убираемой штангой, аналогичного отработанному для МиГ-29 СМТ.

В двухместной кабине учебно-тренировочного варианта самолета, закрываемой общим фонарем, размещаются обучаемый летчик (впереди) и летчик-инструктор (сзади). Над рабочим местом летчика-инструктора на крышке фонаря установлен перископ с выпускаемым в поток зеркалом для наблюдения вперед (используется при взлете и посадке). В обеих кабинах установлены катапультные кресла К-36ДМ.

На самолете МиГ-29УБТ в боевой конфигурации в передней кабине находится летчик, а в задней - штурман-оператор, Из обеих кабин возможно управление самолетом и двигателем, а также пилотажно-навигационным оборудованием, вооружением, средствами связи и системами внутрикабинной сигнализации.

СИЛОВАЯ УСТАНОВКА. Как и МиГ-29, самолет МиГ-29УБ (УБТ) оснащен двумя ТРДДФ РД-33 (2 х 8300 кгс).

ОБОРУДОВАНИЕ, Самолет оснащен БРЛС «Оса-2», установленной в носовой части фюзеляжа. Станция, работающая в сантиметровом диапазоне, оснащена фазированной антенной решеткой. Она способна обнаруживать цель класса «истребитель» (ЭПР - 5 м2) на дальности 85 км и сопровождать на дальности до 65 км. Сканирование по азимуту и углу места осуществляется в диапазоне ±60°. Осуществляется одновременное обнаружение до восьми целей и одновременное наведение ракет па четыре цели во всей зоне сканирования.

На подфюзеляжиом узле подвески возможно размещение контейнеров с РЛС миллиметрового диапазона или другим оборудованием.

Так как за счет модернизации БРЭО па самолете МиГ-29 УБТ высвободились дополнительные внутренние объемы, появилась возможность установить на двухместном истребителе комплекс РЭБ и аппаратуру защиты задней полусферы.

ВООРУЖЕНИЕ самолета МиГ-29УБТ фактически аналогично вооружению истребителя МиГ-29СМТ и включает встроенную пушку ГШ-301, ракеты класса «воздух-воздух» типа Р-27Р, Р-27Т, Р-27ЭР, Р-27ЭТ, РВВ-АЕ и Р-73, УР класса «воздух-поверхность» типа Х-29Л, Х-29Т и Х-59М, противорадиолокационные ракеты Х-31П, противокорабельные УР X-3JA и Х-35, а также КАБ калибром 500 кг. Возможно применение и неуправляемых средств поражения.

РАЗМЕРЫ. Размах крыла 11,36 м; длина самолета 17,42 м; высота самолета 4,73 м; площадь крыла 31,80 м2.

МАССЫ И НАГРУЗКИ, кг: нормальная взлетная 14.610; максимальная взлетная 17.700 (МиГ-29УВ); максимальная боевая нагрузка 5000 (МиГ-29УБ - 2000).

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ, Максимальная скорость 2230 км/ч; максимальная скорость у земли 1500 км/ч; практический потолок 17.500 м; максимальная скороподъемность 330 м/с; практическая дальность полета па малой высоте (МпГ-29УБ) 680 км; практическая дальность полета на большой высоте (МиГ-29УБ) 1410 км; практическая дальность полета па большой высоте с одним НТВ (МиГ-29 У Б) 2000 км; длина разбега 250-600 м; длина пробега 600-750 м.
