ИСТРЕБИТЕЛЬ КОРАБЕЛЬНОГО БАЗИРОВАНИЯ СУ-33 (СУ-27К)


Су-33 - первый отечественный корабельный истребитель горизонтального взлета и посадки. В настоящее время это единственный самолет данного типа, имеющийся на вооружении ВМФ России.

В 1973 году ОКБ П.О.Сухого предложило для перспективного многоцелевого авианосца, создававшегося по проекту 1160, семейство палубных самолетов «Буран», выполненное на основе истребителя Су-27. Предполагалось разработать одноместный истребитель-перехватчик «Молния-1», двухместный многоцелевой истребитель «Молния-2», двухместный штурмовик «Гроза» с разнообразным ракетно-бомбовым вооружением (в том числе и двумя перспективными аэробаллистическими ракетами Х-12, предназначенными для поражения авианосных ударных групп), а также двухместный разведчик «Вымпел». Взлет самолетов семейства «Буран» с палубы авианосца должен был выполняться при помощи паровой катапульты с использованием жесткой сцепки передней опоры шасси с челноком катапульты или посредством «уздечки» (тросового соединения крыла с челноком).

Однако в силу ряда политических и экономических причин, а также смерти в 1976 году наиболее влиятельных сторонников строительства авианосца - министра обороны А.А.Гречко и министра судостроительной промышленности Б.Е.Бутомы - работы по «большому крейсеру» с самолетами катапультного взлета были прекращены.

В 1977 году принимается правительственное решение о строительстве пятого авианесущего корабля (проект 1143.5) с самолетами трамплинного взлета Су-27 и Су-25, а также с СВВП Як-41. В рамках этой программы летом 1981 года министр обороны СССР Д. Ф, Устинов принял совместное предложение МАП н ВВС о проведении экспериментальных работ по укорочеиому взлету истребителей Су-27 и МиГ-29 с наземного трамплина. В середине 1982 года третий прототип Су-27 - самолет Т10-3, пилотируемый летчиком-испытателем И.Садовниковым, совершил первые взлеты е наземного трамплина, а в 1983 году эта машина, уже оснащенная тормозным гаком, участвовала в отработке методики посадки на палубу с использованием аэрофинишера (летали В.Лугачев и Н.Садовников).

В том же 1983 году в ОКБ им. П.О.Сухого приступили к оценкам возможности использования истребителя Су-27 с палубы авианосца (тогда же был заложен и первый корабль пр. 1143.5). Полномасштабные работы по созданию специализирован пой палубной модификации Су-27 (Т-10К) развернулись через год под руководством главного конструктора К.Марбашева. Общее руководство программой осуществлял генеральный конструктор МХТ Симонов. Эскизный проект Т-10К был защищен в 1984 году

Корабельная машина отличалась от Су-27 берегового базирования аэродинамической схемой «продольный интегральный триплан» - сочетанием обычного горизонтального хвостового оперения с передним горизонтальным оперением (ПГО). Предварительные исследования модификации самолета Су-27 подобной схемы были начаты в ОКБ еще в 1977 году ПГО служило для формирования мощных вихревых жгутов, управляющих пограничным слоем, «набухающем» на крыле при движении самолета на больших углах атаки. Однако продувки в аэродинамических трубах различных вариантов ПГО для Су-27, проведенные совместно со специалистами ЦАГИ и СибНИА, выявили тогда наличие ряда проблем с обеспечением управляемости самолета в продольном канале на некоторых углах атаки, что потребовало дополнительных исследований.

Весной 1982 года аэродинамиками был, наконец, отработан вариант ПГО, пригодный для установки на самолет Су-27 и в мае 1985 года опытная машина Т10-24 с передним горизонтальным оперением, пилотируемая летчиком-испытателем В.Г.Пугачевым, впервые поднялась в воздух. Ее испытаниями руководил ведущий инженер Г.С.Кузнецов. Полеты подтвердили ожидаемое улучшение взлетно-посадочных характеристик (что было особенно важно для корабельного самолета), а также характеристик устойчивости и управляемости на больших углах атаки. Т10-24 стал «предтечей» палубного истребителя Су-27 К (Су-33), а также других модернизированных машин семейства «Су-27» - Су-34, Су-35 и Су-37.

Первый полет опытного самолета корабельного базирования Т10-К1, состоялся 17 августа 1987 г. Машину пилотировал летчик-испытатель В.Г.Пугачев. В том же году был построен второй прототип, Т10К-2. 1 ноября 1989 года этот истребитель, впервые в истории русского флота, выполнил горизонтальную посадку с использованием аэрофинишера па палубу корабля - тяжелого авианесущего крейсера «Тбилиси». В этом историческом полете самолет пилотировал летчик-испытатсль В.Г.Пугачев, а 21 ноября он впервые посадил Т10-2 на палубу крейсера в ночных условиях.

В декабре 1991 г. ТАВКР, уже переименованный в «Адмирал Флота Советского Союзе Кузнецов», совершил переход из Севастополя в Североморск, вступив в состав Северного флота России. К кораблю был приписан истребительный авиаполк ВМФ, получивший па вооружение 24 истребителя Су-27К первой серии. В октябре 1994 года Государственные испытания самолета были завершены и он под обозначением Су-33 был принят на вооружение.

Первым «боевым крещением» Су-33 стал поход в составе авиакрыла ТАВКР в Центральную Атлантику и Средиземное море, начавшийся 24 декабря 1995 г (па корабле базировалось 10 Су-33, а также ЛА других типов).

В настоящее время при решении задач завоевания господства в воздухе Су-33 может считаться лучшим в мире серийным истребителем корабельного базирования. Он превосходит основной палубный истребитель ВМС США Макдопнелл-Дуглас F/A-18C/D «Хорнит» и перспективный истребитель F/A-18E/F «Супер Хорнит» практически по всем основным летно-техническим характеристикам, а также по возможностям бортового комплекса вооружения при ведении борьбы с воздушными целями. Палубный истребитель Грумман F-14D «Томкэт», оснащенный более мощной, чем у Су-33, БРЛС и ракетами класса «воздух-воздух» большой дальности АIМ-54 «Феникс», значительно уступает Су-33 по маневренным и разгонным характеристикам, а также боевому радиусу действия.

Серийный выпуск Су-33 продолжается авиационно-производственным объединением в Комсомольске-на-Амуре. Ведутся работы по дальнейшему совершенствованию самолета.

Для обеспечения подготовки морских летчиков ведутся работы по созданию двухместного учебно-боевого варианта палубного истребителя.

КОНСТРУКЦИЯ. Су-33 создан на базе многоцелевого истребителя Су-27. Он является первым в мире серийным самолетом, выполненным по схеме «горизонтальный интегральный триплан», сочетающей нормальное горизонтальное оперение с передним горизонтальным оперением (ПГО), которое установлено в зоне замыкающего шпангоута головной части фюзеляжа. По сравнению с «сухопутным» прототипом вместо флаперонов применен двухсекционный закрылок, способствующий уменьшению посадочной скорости.

Приняты меры по увеличению коррозионной стойкости. Конструкция основных элементов планера корабельного истребителя по сравнению с самолетом наземного базирования усилена. Высота килей несколько уменьшена.

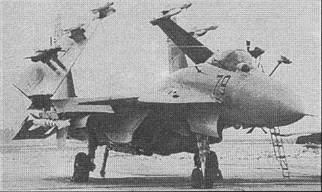

Консоли крыла и горизонтальное оперение выполнены складывающимися (посредством гидравлического привода, повоpот осуществлястся нa угол 135°), что значттельно уменьшает габариты самолета при стоянке на палубе или в ангаре. Для этой же цели носовой радиопрозрачный обтекатель и законцовка центральной балки при стоянке могут откидываться вверх.



В отличие от Су-27 консоли цельноповоротного основного rоpизонтального оперения могут отклоняться на всех скоростях полета только совместно (на угол - 7°/+70°).

По сравнению с Су-27 па корабельном самолете усилено шасси. Основные опоры оснащены колесами уменьшенного диаметра (1030 х 350 мм), носовая опора имеет два колеса (620 х 180 мм) и может поворачиваться па угон ±60°, что обеспечивает повышенную маневренность самолета на палубе. Давление в пнвматиках по сравнению с Су-27 повышено.

В кабине самолета установлено усовершенствованное катапультное кресло К-36К, спинка которого наклонена на угол 30°, что позволяет летчику легче выдерживать перегрузки при ведении маневреннго воздушного боя.

СИЛОВАЯ УСТАНОВКА. Два ТРДДФ АЛ-31К (2 х 13300 кгс).

Су-33 может оснащаться подвесными топливными баками. Убирающаяся в нерабочем положении Г-образная штанга дозаправки топливом в полете расположена в передней части фюзеляжа, слева от кабины летчика. Роль самолета-заправщика может выполнять другой истребитель Су-33 с подвесным контейнером У ПАЗ (способен передать в воздухе до 6000 кг топлива).

ОБОРУДОВАНИЕ. Пилотажно-навигационный комплекс ПНК-10К включает систему автоматического управления с автоматом тяги двигателей, обеспечивающую полет с коррекцией координат oт систем спутниковой навигации и дальней радионавигации, возвращение к кораблю и заход па посадку в автоматическом режиме с использованием корабельной системы «Резистор-К-42» (посадка возможна при метеоминимуме 30 х 400 м, а также полностью автоматический заход на посадочную полосу вплоть до касания).

В кабине летчика вместо стандартного для Су-27 индикатора прямой видимости (ИПВ) установлен многофункциональный индикатор на ЭЛТ, на который может быть выведена навигационная, тактическая и прицельная информация, а также информация о состоянии бортовых систем самолета,

ВООРУЖЕНИЕ истребителя включает пушку ГШ1-301 (30 мм, 150 патронов). Су-33 может брать па борт до 12 УР класса «воздух-воздух». Для ведения дальнего ракетного боя могут использоваться ракеты Р-27Р и Р-27Т (соответственно, с радиолокационным полуактивным самонаведением и ТГС), УР увеличенной дальности Р-27ЭР и Р-27ЭТ, а также усовершенствованные ракеты Р-27ЭМ, способные поражать малоразмерные противокорабельные ракеты, летящие на высотах до 3 м, Для ведения ближнего маневренного боя используются ракеты малой дальности с ТГС Р-73.

В дальнейшем номенклатура вооружения самолета может быть еще более расширена за счет других систем высокоточного оружия.

Для действия по наземным и морским целям самолет может нести свободнопадающие бомбы калибром до 1000 кг и НАР. Под фюзеляжем допускается подвеска контейнера системы дозаправки в воздухе УПАЗ, Общая масса боевой нагрузки на внешних узлах подвески 6500 кг.

РАЗМЕРЫ. Размах крыла 14,70 м; размах крыла со сложенными консолями 7,40 м, длина самолета (со штангой ПОД) 21,15 м; высота самолета 5,85 м; площадь крыла 67,80 м2.

МАССЫ, кг: максимальная взлетная 33.000, нормальная взлетая (с полной заправкой внутренних баков) 29 940, максимальная посадочная (при посадке па палубу) 22.300.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ Максимальная скорость 2300 км/ч; максимальная скорость у земли 1400 км/ч; скорость захода па посадку 240 км/ч; скорость отрыва при взлете с трамплина 140 км/ч; практический потолок 17.000 м; практическая дальность полета без ПТБ 3000 км; максимальная эксплуатационная перегрузка 9,0.
