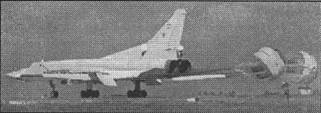

ДАЛЬНИЙ РАКЕТОНОСЕЦ-БОМБАРДИРОВЩИК ТУ-22М-3


Работы по созданию дальнего бомбардировщика-ракетоносца «145» с крылом изменяемой геометрии были начаты в ОКБ А.Н.Туполева в 1965 году. Машина рассматривалась как дальнейшее развитие линии самолета «106», направленное на увеличение скорости, дальности и улучшение взлетно-посадочных характеристик исходного самолета. В известном смысле, работы по самолету «106» являлись эволюцией темы самолета Ту-22 и предусматривали оснащение машины более мощными перспективным и двигателями.

Замысел создателей самолета «145» состоял в интеграции хороню отработанного планера, бортовых систем и вооружения бомбардировщика Ту-22 с крылом изменяемой стреловидности и перспективными двигателями, создававшимися для сверхзвукового пассажирского самолета Ту-144. Однако в дальнейшем, по рекомендациям ЦАГИ, а также из-за стремления улучшить технико-эксплуатационные характеристики машины, двигатели, размещавшиеся в отдельных мотогондолах в хвостовой части самолета, были «опущены» в фюзеляж, а регулируемые воздухозаборники с длинными воздушными каналами размещены по бокам фюзеляжа. Самолет оснастили новым трехопорным шасси, основные стоики которого, выполненные но рычажно-баллансирной схеме, убирались в крыло и фюзеляж (а не в крыльевые гондолы, как на Ту-22).

К моменту завершения технического проектирования самолета «145» (Ту-22М) от исходного Ту-22 остался, фактически, лишь бомбовый отсек, способный вмещать до 12000 кг боеприпасов. По существу была создана новая машина, отвечающая требованиям к дальнему бомбардировщиков 70-х годов, предназначенному для решения двух основных задач; нанесения ударов по стратегическим целям (в пределах континента) и поражения крупных морских целей (в первую очередь - авианосных ударных групп и соединений).

Первый полет опытного бомбардировщика Ту-22М-0 состоялся 30 августа 1969 г. (командир экипажа - летчик-испытатель В.Борисов}. В июле 1971 г. на Казанском авиационном заводе приступили к постройке малой серии (девять единиц) самолетов Ту-22М-1, государственные испытания которых завершились лишь в 1975 году. Но уже в 1972 году, не дожидаясь их окончания, началось крупносерийное производство новой модификации бомбардировщика - Ту-22М-2, оснащенного ТРДДФ НК-22 (дальнейшее развитие НК-144-22).

В ходе испытаний самолет развил максимальную скорость 1800 км/ч и показал дальность 5100 км. Вооружение состояло из одной ракеты Х-22МЭ полуутопленной в фюзеляже. Кроме того, в перегрузочном варианте самолет мог нести еще две ракеты этого типа. В грузоотсеке и на четырех узлах внешней подвески могло размещаться до 21000 кг своё од попадающих бомб калибром 250-3000 кг. Оборону задней полусферы обеспечивали две дистанционно-управляемые 23-мм пушки ГШ-23Л в установке УКУ-9К-502.

В 1975 году Ту-22М-2 начали поступать в строевые части, а в следующем году бомбардировщик был официально принят на вооружение советских ВВС. Казанским авиационным заводом выпущено 211 Ту-22М-2.

На базе ТРДДФ НК-22 в ОКБ Н. Кузнецова был разработан новый, более мощный и экономичный трехвальный двигатель с электронной системой управления НК-25. В 1974 г. его установили на специально переоборудованный самолет Ту-22М-2, получивший обозначение Ту-22М-2Е.

Под НК-25 в 1977 году была создана следующая модификация бомбардировщика - Ту-22М-3. Самолет имел новый воздухозаборник с горизонтальным клином, что обеспечило двигателю лучшие условия работы. Аэродинамика бомбардировщика была улучшена за счет придания удлиненной на 0,8 м носовой части фюзеляжа более острых обводов. Кроме того, в соответствии с протоколом договора ОСВ-2, была демонтирована штанга топливоприемника системы дозаправки в воздухе. Максимальный угол стреловидности крыла для достижения более высоких скоростных характеристик увеличили с 60° до 65°. Удалось облегчить ряд силовых элементов планера, с целью снижения массы отказались и от раздвижения средней пары колес основного шасси (практика показала, что эксплуатация самолетов класса Ту-22М с грунтовых ВПП - дело весьма сомнительное), вместо двух пушек ГШ-23 в более узкой хвостовой части фюзеляжа оставили лишь одну пушку. Была несколько усилена конструкция крыла. Бомбардировщик оснастили электрической системой переменного тока стабильной частоты, включающей гидромеханические привод генераторы постоянных оборотов (это позволило отказаться от громоздких электромашинных преобразователей). В системе постоянного тока появились бесконтактные генераторы и аккумуляторы новой конструкции. Более компактной и эффективной стала система кондиционирования воздуха, изменилась в лучшую сторону компоновка кабин экипажа.

Ракетное вооружение Ту-22М-3 по сравнению со своим предшественником было значительно усилено; и дополнение к крылатым ракетам Х-22МА самолет получил аэробаллистические ракеты малой дальности (шесть АБР разместились на барабанной многопозиционной пусковой установке в фюзеляже и еще четыре - на внешних узлах подвески).

Первый полет Ту-22М-3 состоялся 20 июня 1977 г., а в J 989 году самолет был принят на вооружение ВВС. По сравнению с Ту-22М-2 новый бомбардировщик имел на Н-45% (в зависимости от профиля полета) больший тактический радиус действия. При базировании на удалении 800 км от линии фронта глубина боевых действий у Ту-22М-3 увеличилась па 20% при полете но высотному профилю и на 170% - при полете на малой высоте. Суммарная боевая эффективность Ту-22М-3 возросла по сравнению с Ту-22М-2 в 2,2 раза.

В 1985 году на базе Ту-22 М-3 создан разведывательный самолет Ту-2 2МР, переданный в серийное производство в 1989 году. Разведчик, предназначенный для действий на сухопутных и морских ТВД, получил комплекс аппаратуры, включающий РЛС бокового обзора, размещенную в гондоле под фюзеляжем, систему радиоэлектронной разведки, тепло в из ионную разведывательную систему, а также средства фоторазведки. Построено или переоборудовано в разведывательный вариант из бомбардировщиков Ту-22 М-3 12 самолетов. Аналогичным образом с 1994 года модернизируется в самолеты-разведчики и часть бомбардировщиков Ту-22М-2.

Был создан самолет радиоэлектронного противодействия Ту-22МП, также являющийся развитием Ту-22М-2.

Таким образом, к настоящему времени построено 497 самолетов Ту-22М (десять Ту-22М-0, девять Ту-22М-1,211 Ту-22М-2, а также 268 Ту-22М-3 и их модификаций).



ВВС России располагает 130 самолетами Ту-22М. Еще 105 машин этого типа имелось в морской авиации, В результате сокращения российской авиации в строю сохранятся лишь бомбардировщики Ту-22М-3 и их варианты, Украина имеет в составе своих ВВС 55 самолетов типа Ту-22М,

Рассматривалась возможность продажи экспортного варианта самолета Ту-22М-3 зарубежным странам (в качестве потенциальных покупателей назывались такие страны, как Иран и Китай), однако по ряду политических причин до настоящего времени ни одною контракта так и не было заключено.

Самолеты Ту-22М-2 и Ту-22М-3 применялись на заключительном этапе войны в Афганистане в 1987-1989 гг., где они наносили мощные бомбовые удары по скоплениям войск противника (использовались, в частности, бомбы большой мощности ФАБ-3000).

В настоящее время АНТК им. А. Н. Туполева ведет работы по дальнейшей модернизации бомбардировщика Ту-22М-3. Предусматривается оснащение самолета новыми системами высокоточного оружия, совершенствование БРЭО (в частности, установка новой БРЛС), снижение радиолокационном замет нести.

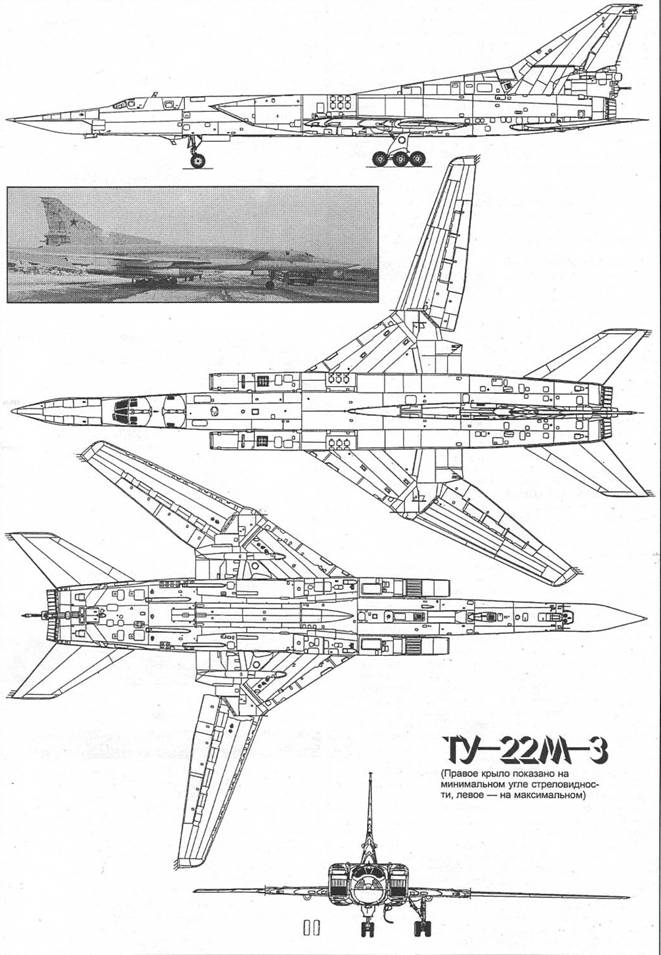

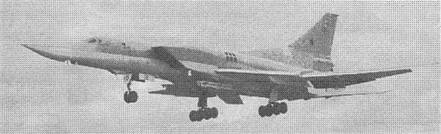

КОНСТРУКЦИЯ. Самолет Ту-22М выполнен по нормальной аэродинамической схеме с крылом изменяемой геометрии, цельноповоротным стабилизатором и однокилевым вертикальным оперением. Конструкция планера изготовлена, в основном, из алюминиевых сплавов.

Крыло состоит из неподвижной части и поворотных консолей (на Ту-22М-3 могут устанавливаться в положение с углом стреловидности 20°, 30° и 65°, на самолетах более ранних модификаций максимальный угол стреловидности ограничен величиной 60°). В районе поворотного узла расположены аэродинамические гребни, препятствующие перетеканию воздуха к консолям.

На носке консолей по всему размаху установлены предкрылки. На задней кромке имеются элевоны и трехсекционные закрылки, перед которыми установлены трехсекционные интерцепторы.

Дифференциально отклоняемое горизонтальное оперение обеспечивает продольное управление самолетом и дублирует органы поперечного управления при выходе их из строя,

СИЛОВАЯ УСТАНОВКА. Самолеты Ту-22М~0 оснащались двумя ТРДДФ НК-144-22 (2 х 20.000 кгс), Ту-22М-1 и Ту-22М-2 - НК-22 (2 х 22.000 кгс), а па Ту-22М-3 и Ту-22МР установлены ТРДДФ НК-25 (2х 14.500/25.000 кгс).

Система управления двигателем - электрическая, с гидромеханическим дублированием.

Топливо размещено в интегральных баках, расположенных в центральной части фюзеляжа, в нижней части киля, центроплане, неподвижной и подвижной частях крыла. Общая емкость баков - 50.000 л, заправка выполняется в течение 25-30 мин.

В форкиле размещена ВСУ В хвостовой части фюзеляжа имеются узлы навески двух стартовых ускорителей.

ОБОРУДОВАНИЕ. На самолете установлен комплекс пилотажно-навигационного оборудования, включающее инерциальную навигационную систему повышенной точности. Система автоматического управления полетом обеспечивает полет по заданному маршруту с выдерживанием запрограммированного профиля. В состав бортового комплекса включена ЦВМ.

Ту-22М-3 оснащен прицельно-навигационной системой, включающей РЛС большой мощности ПНА (разработчик - НПО «Ленинец»), и оптическим бомбардировочным прицелом с телевизионным каналом, способным применяться в темное и светлое время суток. Имеется дублированная ИНС, радионавигационное оборудование. Маловысотный полет обеспечивает система автоматического поддержания высоты, получающая информацию от радиовысотомера.

Для дистанционного управления оборонительным вооружением в хвостовой части фюзеляжа, под килем, размещена РЛС и телевизионный прицел.

Средства РЭП включают системы радиолокационной разведки и оповещения об облучении, активные системы постановки радиолокационных помех, устройства выброса дипольных отражателей и тепловых ловушек (блоки выброса пассивных помех размещены в районе узлов крепления поворотных стабилизаторов).

Для оповещения о подлете ракет противника в верхней части фюзеляжа, за кабиной экипажа, расположена ИК станция с полусферическим обтекателем фасеточной формы.

ВООРУЖЕНИЕ. Ракетное вооружение самолета Ту-22М-3 состоит из одной (под фюзеляжем в полуутопленом положении), двух (под крылом) или трех (перегрузочный вариант) УР Х-22МА, предназначенных для поражения крупных морских и радиолокационно-контрастных наземных целей па дальностях 140-500 км. Стартовая масса ракеты 5900 кг, длина 11,3 м, максимальная скорость соответствует М=3.

Вооружение бомбардировщика дополнено гиперзвуковыми (М=5) аэробаллистическими ракетами малой дальности, предназначенными для уничтожения стационарных наземных целей или РЛС противника. Шесть ракет могут размещаются в фюзеляже на многопозиционной барабанной ПУ, еще четыре ракеты подвешиваются па внешних узлах под крылом и фюзеляжем.

Бомбовое вооружение, состоящее из обычных и ядерных свобод попадающих бомб общей массой до 24.000 кг, располагается в фюзеляже (до 12000 кг) и на четырех узлах внешней подвески на девятизамковых балочных держателях МБДЗ-У9- 502 (типовые варианты бомбовой нагрузки - 69 ФАБ-250 или восемь ФАБ-1500). В перспективе возможно вооружение самолета Ту-22М-3 высокоточными корректируемыми бомбами, а также новыми КР для поражения наземных и морских целей.

Оборонительное вооружение-две пушки ГШ-23 (23 мм, Ту-22М-2) или одна пушка ТШ-23 с укороченным блоком стволов, установленных вертикально и имеющей увеличенную до 4000 выстр/мин скорострельность. Управление пушечным огнем - дистанционное, по телевизионному и радиолокационному каналам.

РАЗМЕРЫ (Ту-22М-3). Размах крыла 34,28/23,30 м; длина самолета 42,46 м- высота самолета 11,08 м; площадь крыла 165 м2; углы стреловидности крыла 20°-63°.

МАССЫ И НАГРУЗКИ, кг (Ту-22М-3): максимальная взлетная 124.000, максимальная взлетная со стартовыми ускорителями 126.400, нормальная взлетная 112.000, максимальная посадочная 88.000, нормальная посадочная 78.00.0, топлива 53.550.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ (Ту~22М-3). Максимальная скорость 2300 км/ч; максимальная скорость у земли 1050 км/ч; крейсерская скорость 930 км/ч; взлетная скорость 370 км/ч; посадочная скорость 285 км/ч; практический потолок 13.300 м; боевой радиус действия с боевой нагрузкой 12.000 кг: на сверхзвуковой скорости 1500-1850 км, на дозвуковой скорости и предельно малой высоте- 1500-1650 км, на дозвуковой по смешанному профилю-2410 км; длина разбега 2000- 21000 м; длина пробега 1200-1300 м; максимальная эксплуатационная перегрузка 2,5.
