СТРАТЕГИЧЕСКИЙ РАКЕТОНОСЕЦ-БОМБАРДИРОВЩИК ТУ-160


Стратегический миогорежимный бомбардировщик Ту- 160 предназначен для поражения ядерным и обычным оружием наиболее важных объект в в удаленных географических районах и в глубоком тылу континентальных театров военных действий.

Работы по формированию облика стратегического самолета нового поколения начались в ОКБ А,Н.Туполева в 1968 году. В 1972 году был подготовлен аванпроект многорежимного бомбардировщика с крылом изменяемой геометрии, в 1976 г. состоялась защита эскизного проекта Ту-160, а в 1977 году ОКБ им. Кузнецова приступило к разработке двигателя для бомбардировщика. Постановления СМ СССР по самолету Ту-160 в варианте ракетоносца-бомбардировщика с двигателями НК-32 вышли 26 июня 1974 г. и 19 декабря 1975 г Первоначально в качестве основного оружия самолета рассматривалась высокоскоростная ракета Х-45, однако в дальнейшем состав вооружения был пересмотрен - самолет было решено оснастить дозвуковыми малогабаритными крылатыми ракетами типа Х-55 и аэробаллистическими ракетами типа Х-15, размещенными на многопозиционных пусковых установках.

Натурный макет Ту-160 был утвержден в конце 1977 года и на опытном производстве ММЗ «Опыт» (г. Москва) началась сборка трех опытных бомбардировщиков. Фюзеляжи для них изготавливались в Казани, крыло и стабилизатор - в Новосибирске, створки грузоотсека - в Воронеже, а опоры шасси - в Горьком. Окончательная сборка первого самолета завершилась в ЖЛИ и ДБ (г. Жуковский) в январе 1981 г. Самолеты Ту-160 «70-01» и «70-03» предназначались для летных испытаний, а «70-02»-для статиспытаний.

Первый полет Ту-160 «70-01» состоялся 18 декабря 1981 п (командир экипажа - Б.И.Веремей), 6 октября 1984 г. в воздух поднялся самолет «70-03», имеющий полный комплект оборудования серн иною бомбардировщика, а 10 октября того же года начались испытания и первого самолета, собранного Казанским АЛО им. Горбунова. 15 августа 1986 г. из ворот сборочного цеха в Казани была выкачена четвертая серийная машина, ставшая первой строевой. Всего в летных испытаниях было задействовано, в общей сложности, восемь самолетов двух опытных серий.

В ходе государственных испытаниях, завершившихся в середине 1989 года, с Ту-160 было выполнено четыре пуска крылатых ракет Х-55 - основного вооружения самолета. Была достигнута максимальная скорость горизонтального полета 2200 км/ч, однако в ходе эксплуатации скорость была ограничена величиной 2000 км/ч, что было обусловлено требованиями сохранения ресурса.

Первые два опытных бомбардировщика Ту-160 были переданы в строевую часть ВВС (184 ГвТБАП) 17 апреля 1987 г. После распада Советского Союза практически все имевшиеся в то время серийные Ту-160(19 самолетов) остались на Украине, на авиабазе При луки. В 1992 году первые самолеты этого типа поступили на вооружение 1-го ТБАП ВВС России, базировавшегося па авиабазе Энгельс. К концу 1999 года в составе подразделения насчитывалось шесть самолетов Ту-160, еще несколько машин находилось на аэродроме в Жуковском и в Казани (в стадии постройки).

Большинство российских бомбардировщиков Ту-160, как боевые корабли, носят индивидуальные названия. Имеются самолеты «Илья Муромец» (такое имя носил первый в мире тяжелый бомбардировщик, построенный в России в 1913 году), «Василий Решетников», «Иван Ярыгин» и «Михаил Громов».

В 1998 году началось уничтожение самолетов Ту-160, доставшихся Украине.

Высокие характеристики Ту-160 подтверждены 44 мировыми рекордами. В частности, полет по замкнутому маршруту протяженностью 1000 км с полезной нагрузкой 30 т был выполнен со средней с коросты о 1720 км/ч. В полете на расстояние 2000 км со взлетной массой 275 т достигнута средняя скорость 1678 км/ч и высота 11 250 м. В ходе серийного производства самолет подвергался ряду усовершенствований, обусловленных опытом его эксплуатации. Так, было увеличено створок для подпитки двигателей на боковых стенках мотогондол, что повысило устойчивость ТРДДФ и упростило управление двигателями. Замена ряда сотовых панелей с металлическим заполнителем на углепластиковые панели позволила несколько снизить массу конструкции. Верхние люки штурмана и оператора оснастили перископами заднего обзора. Было доработано программное обеспечение ПРНК, внесли изменения в гидросистему.



В ходе реализации многоэтапной программы снижения радиолокационной заметности на обечайки и каналы воздухозаборников нанесли специальное графитовое радиопоглощающее покрытие, радиопоглощающей краской покрыли носовую часть самолета, были реализованы меры по экранированию двигателей. Сетчатые фильтры, введенные в остекление, позволили устранить перс отражение радиолокационного излучения от внутренних поверхностей кабины.

В настоящее время бомбардировщик Ту-160 является наиболее мощным боевым самолетов в мире, по основным характеристикам и составу вооружения значительно превосходящим американский аналог - многорежимный бомбардировщик Рокуэлл В-1В «Лансер».

Предполагается проведение работ по дальнейшему совершенствованию самолета, в частности, установка нового БРЭО, расширение и обновление состава вооружения.

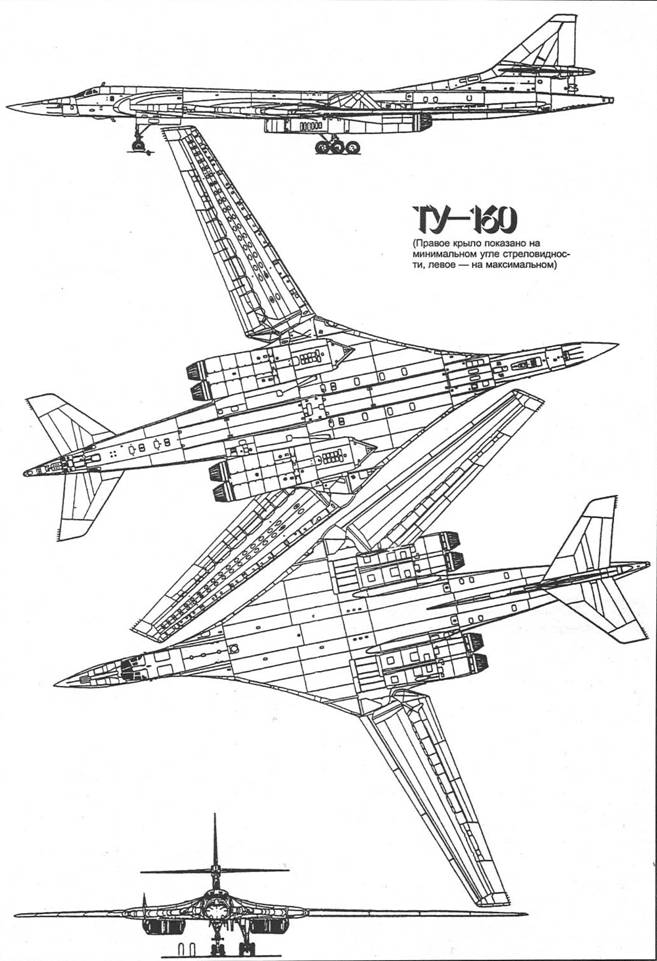

ОСОБЕННОСТИ КОНСТРУКЦИИ. Самолет Ту-160 выполнен по нормальной аэродинамической схеме с крылом изменяемой геометрии. Особенностью планера является интегральная схема аэродинамической компоновки, при которой корневая неподвижная часть крыла выполнена неразъемной с фюзеляжем и составляет с ним единую конструкцию. Это позволяет более полно использовать внутренние объемы для размещения грузов, топлива, оборудования, а также уменьшить число конструктивных стыков, что способствует снижению массы планера.

Стреловидность крыла может меняться в диапазоне 20°- 65°. Горизонтальное и вертикальное оперение состоит из стабилизатора, поворотной части киля и нижней части киля, закрепленной на фюзеляже. Стабилизатор - цельноповоротный, со стреловидностью по передней кромке 44°. Поворотная часть киля и мест трапециевидную форму. Большая площадь поворотной части обеспечивает хорошую управляемость самолетом на всех режимах полета.

Экипаж, состоящий из четырех человек, размещен в носовой части фюзеляжа в единой просторной гермокабине. В передней части установлены кресла первого и второго летчиков, за ними-штурмана и штурмана-оператора. Все члены экипажа располагаются в катапультных креслах К-36ДМ. Для повышения работоспособности летчиков и операторов в длительном полете спинки катапультных кресел снабжены подушками с пульсирующим воздухом для массажа. В задней части кабины имеется туалет, малогабаритная кухня и откидная койка для отдыха. Самолеты последнего выпуска оснащены встроенным трапом.

СИЛОВАЯ УСТАНОВКА. Под крылом в двух мотогондолах размещены четыре ТРДДФ НК-32 (4 х 14.000/25,000 кгс). За нишей левой опоры основного шасси расположена ВСУ Система управления двигателями - электрическая, с гидромеханическим дублированием. Имеется убираемая штанга-топливоприемник системы дозаправки в полете (в качестве самолетов-заправщиков используются Ил-78 или Ил-78М).

БОРТОВЫЕ СИСТЕМЫ И ОБОРУДОВАНИЕ. Система управления самолетом - аналоговая электродистанционная с четырехканальным резервированием. Реализован принцип «электронной устойчивости» с полетной центровкой, близкой к нейтральной.

Самолет оснащен прицельно-навигационным комплексом

(ПРНК), обеспечивающим автоматический полет и боевое применение вне зависимости от времени суток, региона и метеоусловий. В состав оборудования входит обзорно-прицельная БРЛС и оптоэлектронный бомбардировочный прицел, обеспечивающий бомбометание с высокой точностью в дневных условиях и при низком уровне освещенности. В дальнейшем самолет получит лазерную систему подсветки наземных целей, позволяющую применять корректируемые авиационные бомбы с лазерным полуактивным наведением.

Навигационный комплекс включает дублированную инерциальную навигационную систему, астрокорректор и систему спутниковой навигации.

Имеется многоканальный цифровой помехозащищенный комплекс связи, включающий и спутниковые средства.

Бортовой комплекс обороны (БКО) позволяет обнаруживать и классифицировать РЛС ПВО противника различных типов (размещенные на земле, самолетах и кораблях), определять их координаты и подавлять мощными активными помехами или дезориентировать ложными целями. В хвостовом конусе размещены многочисленные контейнеры с ИК-ловушками и дипольными отражателями. В крайней задней части фюзеляжа установлен теплопеленгатор, обнаруживающий приближающиеся с задней полусферы ракеты и самолеты противника.

Кабина летчиков оборудована стандартными электромеханическими приборами, в целом аналогичными установленным на бомбардировщике Ту-22М-3. Однако управление самолетом осуществляется не при помощи традиционного для тяжелых кораблей российских ВВС штурвала, а посредством ручки управления «истребительного» типа. В перспективе предполагается переоснащение бомбардировщиков более современной авионикой,

ВООРУЖЕНИЕ. В двух внутрифюзеляжных грузоотсеках может размещаться различная целевая нагрузка общей массой до 40.000 кг. Она включает стратегические крылатые ракеты (12 единиц на двух многопозиционных ПУ барабанного типа) и аэробаллистические гиперзвуковые ракеты Х-15 (24 единицы на четырех пусковых установках).

Для поражения малоразмерных тактических целей самолет предполагается оснастить корректируемыми авиационными бомбами калибром 1500 кг. Ту-160 может нести и до 40.000 кг обычных свободнопадающих бомб.

В перспективе состав вооружения бомбардировщика планируется существенно усилить за счет введения в его состав высокоточных крылатых ракет нового поколения, имеющих увеличенную дальность и предназначенных для поражения как стратегических, так и тактических наземных и морских целей практически всех классов.

РАЗМЕРЫ. Размах крыла 55,7/35,6 м; длина самолета

54.1 м; высота 13,1 м; площадь крыла 360/400 м2. МАССЫ, кг: Максимальная взлетная 275.000, нормальная взлетная 267,600, пустого самолета 110.000, топлива 148,000, нормальная боевая нагрузка 9000 кг; максимальная боевая нагрузка 40.000.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ. Максимальная скорость на большой высоте 2000 км/ч; максимальная скорость у земли 1030 км/ч; посадочная скорость (при посадочной массе 140.000-155.000 кг) 260-300 км/ч; максимальная скороподъемность 60-70 м/с; практический потолок 16.000 м; практическая дальность полета: с нормальной нагрузкой 13.200 км, с максимальной нагрузкой 10.500 км; длина разбега (при максимальной взлетной массе) 2200 м; длина пробега (посадочная масса 140,000 кг) 1800 м.
