ФРОНТОВОЙ БОМБАРДИРОВЩИК СУ-24


Су-24 - один из наиболее массовых боевых самолетов современных российских ВВ С.

Историю создания этой машины следует начать с 1963 года, когда в ОКБ П.О.Сухого приступили к проектированию ударного самолета С6, предназначенного для нанесения высокоточных бомбово-ракетных ударов по наземным целям в любых погодных условиях, используя маловысотный режим полета. Однако в 1964 г. работы по программе были свернуты - заказчик ужесточил требовaния к взлетно-посадочным характеристикам перспективных самолетов фронтовой авиации, а в проекте С6 существенным образом улучшить ВПХ не удавалось. Одновременно ОКБ приступило к проработке нового проекта ударного самолета Т6 с укороченным взлетом и посадкой. Работы по созданию этой машины возглавил главный конструктор Е.С.Фельснер.

Первоначально для достижения требуемых ВПХ было решено применить на самолете специальные подъемные двигатели, расположенные в фюзеляже вертикально. Для отработки комбинированной силовой установки на базе истребителя Су-15 в 1966 году была построена летающая лаборатория Су-15ВД (переоборудованный перехватчик Т58Д1) стремя подъемными двигателями РД-36-35.

Первый полет опытного самолета Т6-1 состоялся 2 июля 1967 г. (летчик-испытатель В.С.Ильюшин). Машина имела высокорасположенное тонкое треугольное крыло и была оснащена четырьмя подъемными ТРД РД-36-35, установленными в ряд в средней части фюзеляжа, а также двумя маршевыми двигателями Р-27Ф2М-300, размещенными в хвостовой части. В 1968 году последние заменены па ТРДФ АЛ-21Ф, специально разработанные для мал о высотных ударных самолетов.

Т6-1 испытывался до 1974 года. Однако еще на раннем этапе летных испытаний этого самолета ГШ.Сухой принял решение отказаться от подъемных двигателей и применить на боевой машине крыло изменяемой стреловидности, обеспечивающее хорошие взлетно-посадочные характеристики и превращающее Т6 в мпогорежимный самолет.

Новый самолет, получивший обозначение Т6-2И, построенный на Новосибирском авиационном производстве и промобъединении им. В.П.Чкалова, совершил первый полет 17 января 1970 г. (летчик-испытатель В.С. Ильюшин). Под обозначением Су-24 этот истребитель-бомбардировщик (в дальнейшем переклассифицированный во фронтовой бомбардировщик) был запущен в серийное производство в ! 972 году. Государственные испытания завершились в августе 1974 г, а первые Су-24 поступили в полки фронтовой авиации в конце того же года.

Су-24 стал вторым, после МиГ-25РБ, отечественным тактическим самолетом, оснащенным цифровым прицельно-навигационным комплексом (ПрНК) .

Основным вооружением Су-24 для борьбы с наземными РЛС стала ракета Х-28, созданная в МКБ «Радуга» в 1973 году Для поражения малоразмерных целей самолет оснащался четырьмя УР класса «воздух-поверхность» Х-23 с радиокомандной системой наведения. Для ведения воздушного боя бомбардировщик мог нести две-четыре ракеты Р-13М или Р-60.

Серийное производство самолетов Су-24 продолжалось Новосибирским авиационным производственным объединением до 1983 года.

Почти сразу же после принятия Су-24 на вооружение начались работы по его модернизации, что было обусловлено как созданием новых средств ПВО в США и странах НАТО, так и появлением в СССР нового бортового оборудования и вооружения. В апреле 1975 г. было принято решение о разработке фронтового бомбардировщика Су-24М. Опытный образец этой машины, самолет Т6-8М, переоборудованный из опытного Т6-8, совершил первый полет 24 июня 1977 г., а серийное производство новой модификации развернулось в Новосибирске уже в 1979 году Основное отличие Су-24М от Су-24 заключалось в замене комплекса «Пума» на более совершенный и надежный ПрНК «Тигр», значительно повысивший точность бомбометания и стрельбы, а также обеспечивший применение новых высокоточных боеприпасов.

Вместо сложной в обслуживании жидкостной УР Х-28 в состав вооружения вошла твердотопливная противорадиолокационная ракета Х-58. В дальнейшем самолет получил и более совершенную УР Х-31П, способную бороться с наиболее мощными американскими ЗРК типа «Пэтриот».

Су-24М - первый отечественный тактический самолет, оснащенный системой дозаправки топливом в полете. Убирающийся топливоприемпик размещен перед фонарем кабины летчиков. В качестве заправщиков применяются самолеты Су-24М с подвешенными агрегатами УПАЗ или специализированные самолеты Ил-78 и Ил-78М.

В 1985 году начались работы и над более радикальной модернизацией бомбардировщика - самолетом Су-24ММ с увеличенной на 2000 кг взлетной массой и повышенной дальностью полета за счет применения более экономичных двухконтурных двигателей АЛ-31Ф. Характерной чертой этой модификации был дополнительный, третий воздухозаборник, размещенный над фюзеляжем (его появление было обусловлено большим расходом воздуха новыми двигателями). Однако программа Су-24ММ не вышла из стадии проектных исследований.

В сентябре 1980 п начались летные испытания самолета Т6МР - прототипа фронтового разведчика Су-24МР, принятого на вооружение в 1984 году. Первые самолеты этого типа начали поступать в строевые части зимой 1985 года.

В декабре 1979 г: совершил первый полет самолет радиоэлектронного противодействия Т6МП (Су-24МП), предназначенный для замены самолетов РЭП Як-28ПП.

На базе бомбардировщика Су-24М был создан экспортный вариант - Су-24МК, имеющий несколько упрощенное БРЭО и вооружение. Серийное производство самолетов Су-24 всех модификаций завершено в 1993 году Всего построено около 1200 самолетов Су-24, из них более 770 - Су-24М и его модификаций.

К концу 1998 года российская фронтовая авиация располагала 365 бомбардировщиками Су-24 и Су-24М5 а также 80 разведчиками Су-24МР и самолетами РЭБ Су-24МП. Кроме того, около 70 Су-24 и Су-24М, а также 25 Су-24МР и МП имелось в российском ВМФ.

ВВС Украины насчитывали около 205 Су-24 различных модификаций, 11 самолетов имелось у Азербайджана, 42 - у республики Беларусь, 37 - у Казахстана, 10 - у Алжира, 24 - у Ирака (большинство из них в настоящее время находится па территории Ирана), 12 - у Ирана, 15 - у Ливии и 20 - у Сирии.

Бомбардировщики Су-24М с большим успехом применялись во время войны в Афганистане. Первая же операция с участием этих самолетов стала одной из самых крупных и «громких» в афганской войне. Она проходила в апреле-мае 1984 г, когда 40-я советская армия совместно с афганскими войсками нанесла серию мощных ударов по формированиям Ахмад Шаха Масуда в долине реки Панджшир к северу от Кабула. Су-24М действовали начиная с 21 апреля 1984 г. вместе с дальними бомбардировщиками Ту-16. Из-за гористой местности и отсутствия у «моджахедов» средств ПВО, способных поражать цели на средних высотах (тогда как маловысотных ПЗРК «Стрела-2», «Редай», а также крупнокалиберных пулеметов ДШК у них* было достаточно), Су-24М не использовали режим огибания рельефа местности, а наносили бомбовые удары с высоты около 5500 м, оставаясь недосягаемыми для огня противника. Базировались самолеты на советской территории - в Термезе (Узбекистан) и на других приграничных аэродромах. По советским данным, в ходе Панджшерской операции из 3000 мятежников было уничтожено не менее 1700, а остальные покинули этот район.



Во время войны в районе Персидского залива зимой 1991 года Су-24МК ВВС Ирака в боевых действиях участия не принимали, так как Ирак к началу «Бури в пустыне» располагал лишь одним экипажем, подготовленным для боевого применения этой сложной машины. Однако все 24 самолета Су-24МК, имевшиеся в ВВС Ирака, после начала бомбовых ударов союзников благополучно перелетели в Иран, избежав при этом атак американских истребителей (чего нельзя было сказать о самолетах других типов-Дассо «Мираж»Е 1, F-7, МиГ-23, Су-7 и Су-22 - значительное число которых было сбито американскими истребителями Макдоннелл-Дуглас F-l5С «Игл» во время перелета в Иран). Таким образом, даже пилотируемые неподготовленными экипажами, маловысотные Су-24 оказались трудноуязвимыми для истребителей противника, действовавших почти в «полигонных» условиях.

Планируется, что самолеты Су-24М в составе ВВС и ВМС России сохранятся и в следующем десятилетии. Им па смену должны придти бомбардировщики нового поколения Су-27ИБ (Су-34). Однако недостаточное финансирование может привести к задержке поступления на вооружение новых самолетов. Зарубежные страны, располагающие парком бомбардировщиков Су-24МК, также вряд ли cмогут найти им замену до конца следующего десятилетия. В этих условиях особое значение приобретают работы по модернизации самолетов, направленные, в первую очередь, на расширение возможностей его БРЭО и комплекса вооружения. ОКБ проработано несколько вариантов модернизации самолета - от простейшею, предусматривающего установку приемника спутниковой системы навигации, до наиболее радикального, в соответствии с которым истребитель-бомбардировщик должен получить БРЭО, созданное для бомбардировщика Су-27ИБ,

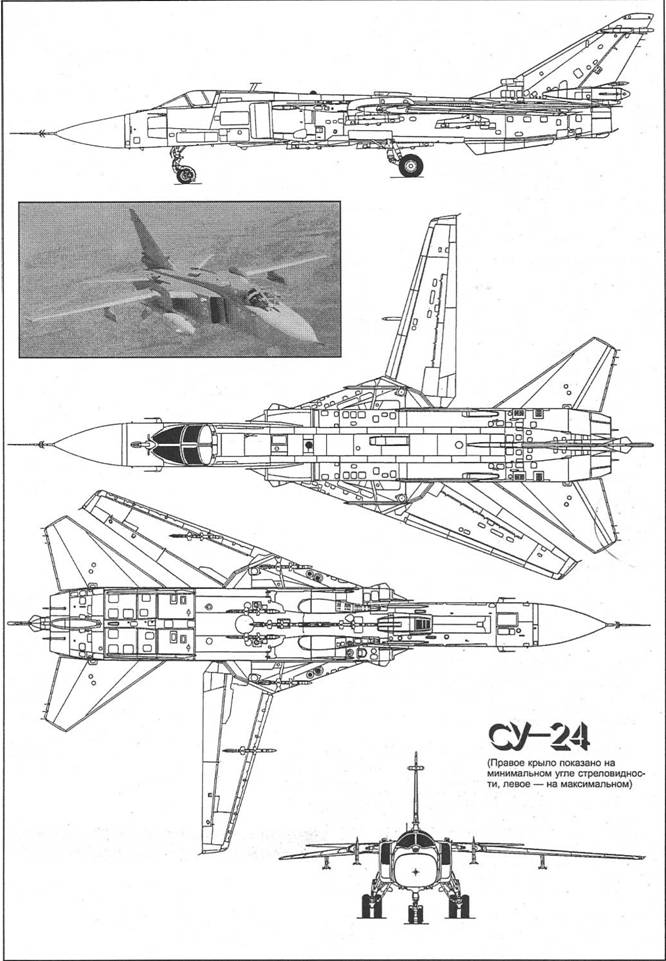

КОНСТРУКЦИЯ. Самолет выполнен по нормальной аэродинамической схеме с высокомеханизированным крылом изменяемой стреловидности, двумя двигателями с боковыми нерегулируемыми воздухозаборниками. Подвижные части крыла устанавливаются в четыре фиксируемых положения со стреловидностью 16° на взлете и посадке, 35° на крейсерских дозвуковых режимах, 45° при боевом маневрировании и 69° при полете на больших дозвуковых и сверхзвуковых скоростях.

Фюзеляж типа полумонокок, прямоугольного сечения со скругленными нижними ушами, его форма выбрана из условия технологичности и получения максимальной подъемной силы.

Летчик и штурман-оператор расположены рядом на катапультных креслах К-З6ДМ (К-36Д на самолетах первых серий). Кабина экипажа оснащена двойным управлением.

Су-24М оборудован системой дозаправки в воздухе с выдвижной штангой-топливоприемником в носовой части фюзеляжа. Он может и сам выполнять роль заправщика при оснащении подвешиваемым под фюзеляжем агрегатом УПАЗ-А, позволяющим передавать в полете (в том числе ночью) заправляемому самолету до 9000 кг топлива.

СИЛОВАЯ УСТАНОВКА. Два ТРДФ АЛ-21Ф-3А НПО «Сатурн» (2х 11200кгс).

ОБОРУДОВАНИЕ. Комплекс бортового радиоэлектронного оборудования бомбардировщика Су-24 обеспечивает прицельное поражение наземных и надводных целей в простых и сложных метеоусловиях, днем и ночью, в том числе с малых высот при ручном и автоматическом управлении самолетом.

На Су-24 установлена цифровая прицельно-навигационная система ПНС-24 «Пума», в со era в которой, в частности, входят импульсно-доплеровский радиолокатор переднего обзора (РПО) «Орион-А» и радиолокатор предупреждения о столкновении (РПС) при следовании рельефу местности «Рельеф».

На Су-24М используется усовершенствованная прицельно-навигационная система ПНС-24М «Тигр», в составе которой сохранены поисковая РЛС «Орион-А» и РЛС следования рельефу местности «Рельеф».

Фронтовой самолет-разведчик Су-24МР может выполнять всепогодную комплексную воздушную разведку днем и ночью в широком диапазоне высот и скоростей па глубину до 400 км за линией боевого соприкосновения.

ВООРУЖЕНИЕ, Самолет несет бомбовое, управляемое и неуправляемое ракетное и пушечное вооружение. Ракетно-бомбовое вооружение размещается па восьми точках внешней подвески: четырех под крыльевых (в том числе двух поворотных и двух неподвижных под центропланом) и четырех под-фюзеляжиых. На всех узлах Су-24 возможна подвеска свобод-попадающих бомб калибром от 100 до 1500 кг, разовых бомбовых кассет или контейнеров малогабаритных грузов КМГУ-2, Неуправляемое ракетное оружие включает блоки НАР калибром от 57 до 370 мм.

Су-24М может нести корректируемые бомбы: до четырех КАБ~500Кр с ТВ или КАБ-500Л с лазерным наведением, до двух КАБ-1500Л с лазерным наведением.

В состав управляемого ракетного вооружения Су-24 входят УР Х-23 с пропорциональным радиокомандным наведением и противорадиолокационные УР Х-28 и Х-58.

Су-24М может нести более широкий спектр УР класса «воздух-поверхность» с неядерной БЧ, включая различные варианты ракет с активным и пассивным ради о командным, лазерным и телевизионным наведением Х-25, Х-29, Х-58 и X-59.

В обтекателе снизу средней части фюзеляжа по правому борту установлена встроенная шестиствольная пушка ГШ-6-23М (23 мм). На внешних узлах возможна подвеска до трех подвижных установок СППУ-б с ГШ-6-23М,

В качестве оружия самообороны самолет может применять УР класса «воздух-воздух» с ТГС Р-60 (Р-60М),

РАЗМЕРЫ (Су-24М), Размах крыла в положении минимальной/максимальной стреловидности 17,64/10,37 м; длина самолета со штангой ПВД 24,53 м; высота самолета 6,19 м (Су-24- 5,92 м); площадь крыла в положении минимальной/максимальной стреловидности 55,17/5 3,02 м2; минимальный/максимальный углы стреловидности крыла по передней кромке 16°/ 69°.

МАССЫ, кг (Су-24М): максимальная взлетная 39 700; нормальная взлетная с боевой нагрузкой 3000 кг-35 970; масса пустого снаряженного самолета 22 320; максимальная боевая нагрузка 8000; полный запас топлива: во внутренних баках 9850. с учетом ПТБ 16 460.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ (Су-24М). Максимальная скорость 1700 км/ч; максимальная скорость у земли 1400 км/ч; практический потолок 11 000 м; длина разбега 850-900 м; длина пробега 800-850 м; боевой радиус действия: на малой высоте с боевой нагрузкой 3000 кг и двумя ПТБ по 3000 л - 570 км, на малой высоте без ПТБ - 390 км; перегоночная дальность с двумя ПТБ по 3000 л - 2850 км; перегоночная дальность с одной дозаправкой в полете 4270 км; максимальная эксплуатационная перегрузка 6,5.
