ФРОНТОВОЙ БОМБАРДИРОВЩИК СУ-34


Одним из последних самолетов в семействе Су-27 явился Су-34 - машина нового поколения, предназначенная для замены самолетов МиГ-27, Су-17 и Су-24. Разработка бомбардировщика (сначала классифицировавшегося как истребитель-бомбардировщик) Су-27ИБ, имевшего заводской шифр Т-10В, велась с начала 1980-х годов под общим руководством М.П.Симонова.


Первоначально работы пал Т-10В шли в направлении модификации двухместного самолета Су-27УБ, в практически не измененную конструкцию планера которого предполагалось вписать новое радиоэлектронное оборудование и вооружение. Однако в дальнейшем было принято решение о размещении экипажа рядом, что об ещало повышение эффективности боевого применения и безопасности полета. Кроме того, такая компоновкa позволяла избавиться от дублирования ряда приборов. Улучшалась и эргономика кабины экипажа, что делало возможным выполнять более длительные полеты.

Следующим шагом явилось применение крыла с новым наплывом, на котором разместилось переднее горизонтальное оперение (НТО). Было решено отказаться от регулируемого воздухозаборника, что обусловливалось спецификой боевого применения ударного самолета.

К 1990 году было, в основном, завершено проектирование новой машины, и вскоре па опытном производстве машиностроительного завода им. П.О.Сухого начались работы по трансформации одного из серийных учебно-боевых самолетов Су-27УБ в опытный экземпляр истребителя-бомбардировщика Т-10В1 (впоследствии известный как Су-34-1). На Новосибирском авиационном заводе им. В.П.Чкалова изготовили новую носовую секцию самолета, которую установили затем на модернизированный планер «спарки». Замене подверглись также воздухозаборники и мотогондолы.

Первый полет переоборудованного самолета состоялся 13 апреля 1991 г. на аэродроме ЛИИ (г. Жуковский). Машину пилотировал заслуженный летчик-испытатель А.Иванов).

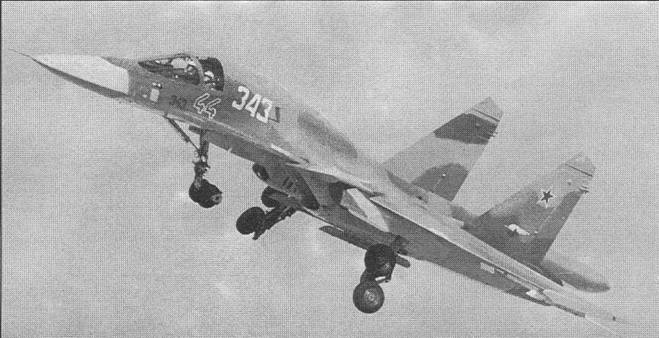

Одновременно с испытаниями первого опытного самолета па заводе им. В.П.Чкалова в Новосибирске началась подготовка к серийному производству истребителя-бомбардировщика, получившего еще одно название - Су-34. В конце 1993 года завершилась сборка первого предсерийного самолета и 18 декабря Су-34 с бортовым номером «43», пилотируемый летчиками испытателями И.В.Вогиицевым и А.И.Гайворонским, впервые поднялся в воздух. 3 марта 1994 г. он совершил беспосадочный перелет из Новосибирска в Подмосковье, па аэродром в Жуковском. Летом 1994 года эта машина впервые бь из а публично продемонстрирована па международном авиакосмическом салопе в Париже. Она была вновь переименована и предстала перед парижанами как Су-32ФН (FN - Fighter Navy, т. е. истребитель морской).

Опыт боевого применения авиации на малых высотах был учтен создателями Су-34. Кабина экипажа этого самолета выполнена (впервые в мировой практике на машинах данного класса) в виде броневой титановой капсулы. Аналогичную защиту получили и другие жизненно важные элементы конструкции, к частности, расходный топливный бак и двигатели. Общая масса элементов конструкционной защиты составила 1480 кг Все это, в сочетании со средствами защиты, реализованными еще на самолете Су-27, обеспечило Су-34 высокую степень выживаемости в маловысотпом полете над территорией, насыщенной средствами ПВО.

Еще одним элементом, повышающим боевую живучесть, явилось наличие у штурмана-оператора второго управления.

Продолжительный полет на Су-34 стал значительно более комфортабельным. Члены экипажа получили возможность вставать в кабине в полный рост, что позволяет им восстанавливать работоспособность затекших мышц, в кабине появился туалет и шкаф для подогрева пищи. Воздушная система на высоте до 10000 м поддерживает в кабине давление, соответствующее высоте 2400 м, что позволяет экипажу совершать полет без кислородных масок. Имеется мощная система кондиционирования воздуха. Все это обеспечивает высокую работоспособность летчиков в длительном, продолжительностью до 10 часов полете, еще более увеличивая боевой потенциал Су-34,

Су-34 предназначен для уничтожения наземных (надводных), в том числе и малоразмерных подвижных и стационарных объектов в тактической и оперативной глубине противника, а также воздушных целей, днем и ночью, в простых и сложных метеоусловиях.

В настоящее время Су-34 рассматривается как одна из наиболее приоритетных программ ВВС России, По мнению ряда специалистов, уровень БРЭО этой машины позволяет отнести ее к боевым самолетам пятого поколения.

Самолет имеет значительный потенциал дальнейшего развития. В настоящее время помимо бомбардировочной модификации ведутся работы по созданию новых вариантов Су-34, в частности - самолета разведчика и самолета РЭБ.

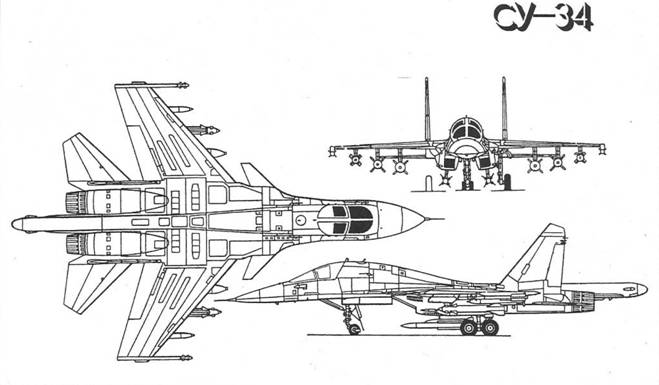

КОНСТРУКЦИЯ, Самолет Су-34 выполнен по нормальной аэродинамической схеме с добавлением переднего горизонтального оперения (такая схема известна под названием «интегральный продольный триплан»). По сравнению с Су-27 практически без изменения сохранена форма консольных частей крыла и хвостового оперения, однако крыльевые наплывы продлены до носовой части фюзеляжа.

Носовая часть фюзеляжа, имеющая эллипсовидное сечение, удлинена для установки антенны БРЛС.

Двухместная кабина экипажа, в которой размещен летчик (слева) и штурман-оператор (справа), выполнена в виде сварной титановой броневой капсулы. Члены экипажа располагаются в катапультных креслах К-36МД. Катапультирование возможно на всех режимах (включая и руление),

На самолете применено новое тележечное шасси с тандемным расположением колес на основных опорах, обеспечивающее хорошую проходимость по плохо подготовленным аэродромам. Передняя стойка шасси полурычажного типа оснащена двумя колесами. Основные опоры убираются но направлению полета в пиши центроплана с разворотом тележек,

СИЛОВАЯ УСТАНОВКА. Бомбардировщик оснащен двумя ТРДДФ семейства АЛ-31Ф (2 х 7600/12500 кгс). Имеется ВСУ.

Топливная система включает три бака в фюзеляже, один - в центроплане и два - в консолях крыла. Возможна подвеска трех ПТБ емкостью по 3000 л.

Имеется система дозаправки топливом в начете методом «шланг-конус» (прием топлива может осуществляться с «танкеров» Ил-78 и Ил-78М, а также бомбардировщика Су-24М, оснащенного подвесным агрегатом УПАЗ).

ОБОРУДОВАНИЕ. Бомбардировщик оснащен пилотаж-но-навигационным комплексом, включающим инерциальную навигационную систему, скомплексированную с приемником спутниковой навигационной системы, а также средствами радионавигации. Для управления самолетом используется цифровая многоканальная СДУ. Система автоматически отслеживает текущие значения угла атаки и перегрузки, в автоматическом режиме управляет положением НТО, обеспечивая гашение колебаний самолета в плоскости тангажа. Система активной безопасности, внедренная на бомбардировщике, автоматически предотвращает выход на недопустимые полетные режимы и столкновение с землей при маловысотном полете. Имеется режим приведения к горизонту и выведения из штопора. Система, выполненная с использованием элементов искусственного интеллекта, автоматически контролирует физическое состояние и действия летчиков, работу бортовых систем и остаток топлива, а также обеспечивает автоматическое возвращение на аэродром и заход па посадку.




Самолет оснащен комплексом БРЭО, обеспечивающим решение боевых задач во всем диапазоне условий применения с высокой степенью автоматизации. Структура комплекса - раздельно-интегральная. Все информационные системы скомпонованы как автономное оборудование, в состав которого входят вычислительные блоки, базирующиеся на ЦВМ большой мощности «Аргон», а также ряд специально программируемых процессоров. Вес блоки управляются центральной компьютерной системой, которая полностью координирует работу, обмен данными и оказывает интеллектуальную помощь экипажу самолета при решении боевых задач. Модульная конструкция всего комплекса, дублирование программного обеспечения и оборудования, а также одновременная работа всех информационных систем делают возможным решение боевой задачи при частичном выходе из строя и даже отказе некоторых информационных систем. Раздельная конструкция позволяет легко изменять состав комплекса, вводя при необходимости новые информационные системы. Установленная па борту самолета многорежимная БРЛС с фазированной антенной решеткой позволяет обнаруживать малоразмерные наземные цели, осуществляя одновременное сопровождение «на проходе» нескольких воздушных целей. Дальность обнаружения воздушных целей - 200-250 км.

Бомбардировщик оснащен также БРЛС заднего обзора, которая не только предупреждает экипаж об атаке противника, но и обеспечивает управление ракетами класса «воздух-воздух» в задней полусфере.

Возможности самолета по обнаружению и атаке малоразмерных целей повышаются за счет использования двухканальной телевизионной и тепловизионной системы, совмещенной с лазерным дальномером-целеуказателем. Каналы могут работать как совместно, так и раздельно, в зависимости от погодных условий и времени суток.

Для морского варианта самолета комплекс радиоэлектронного оборудования обеспечивает ведение разведки, наблюдение за поверхностью моря, поиск подводных лодок, обнаружение мин и борьбу с надводными кораблями противника.

При борьбе с подводными лодками комплекс БРЭО может осуществлять поиск целей при получении предварительного целеуказания от других средств, в том числе и космических. Все поисково-прицельные операции реализуются в автоматическом режиме. Интеллектуальная система помощи экипажу обеспечивает непрерывность выполнения боевой задачи без вмешательства оператора, а также позволяет реализовать несколько вариантов ее решения.

Основными средствами обнаружения ПЛ на борту самолета являются БРЛС в комплексе с радиогидроакустическимн буями (РГАБ), а также датчик магнитных аномалий, размещенный в хвостовой балке. Самолет способен брать па борт до 72 РГАБ, в состав которых входит несколько пассивных пеленгаторов, работающих в широком диапазоне частот, активные РГАБ и средства взрывного генерирования волн.

ВООРУЖЕНИЕ Су-34 включает встроенную пушку ГШ-301 (30 мм, 1800 выстрелов в минуту) с боекомплектом 180 снарядов.

На 12 узлах внешней подвески (под фюзеляжем, мотогоп-долами и консолями крыла) может размещаться до 8000 кг разнообразного вооружения. Комплекс удар нош высокоточного вооружения обеспечивает поражение наземных (надводных) целей па дальности до 250 км. В его состав входят тактические крылатые ракеты

Х-59М с телевизионным командным наведением (до трех КР), ракеты «воздух-поверхность» типа Х-29, Х-25М и С-25Л (до (нести единиц), противокорабельные ракеты четырех типов с дальностью действия 250, 180 и 70 км, противорадиолокационные высокоскоростные ракеты типа Х-31 (до шести), до трех корректируемых авиационных бомб калибром 1500 кг или до шести калибром 500 кг, торпеды (до четырех единиц). Под фюзеляжем может подвешиваться контейнер 70 радиогидроакустическими буями.

«Неинтеллектуальное» оружие для поражения наземных целей аналогично вооружению самолета Су-27 и включает до шести блоков с НАР С-8 (120 ракет) или С-13 (30 НАР), а также до шести ракет С-25, до семи контейнеров малогабаритных грузом КМГУ, до 16 ФАБ-500, до 22 ФАБ-250 или до 34 ФАЕ-100.

Ракетное вооружение «воздух-воздух» в целом аналогично вооружению других самолетов семейства Су-27. Оно включает до восьми ракет средней дальности с активным радиолокационным самонаведением РВВ-АЕ, до шести ракет средней дальности типа Р-27 или УР малой дальности с ТГС Р-73. На концевых частях крыла могут размещаться два контейнера с системой РЭБ. Под крылом и фюзеляжем подвешиваются три ПТБ по 3000 л каждый.

РАЗМЕРЫ. Размах крыла 14,05 м; длина самолета (с ПВД) 23,34 м; высота самолета 6,36 м.

МАССЫ, кг: нормальная взлетная 42 000, максимальная взлетная 44 360, топлива во внутренних баках 12 100, топлива с учетом ПТБ 19 300, боевая нагрузка на внешних узлах подвески: нормальная 4000, максимальная 8000.

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ. Максимальная скорость 1900 км/ч (М=1,8); максимальная скорость у земли 1400 км/ч; практический потолок 14 000 м; боевой радиус действия (при скорости 900 км/ч): на малой высоте без ПТБ 600 км, на малой высоте с ПТБ 1130 км; перегоночная дальность с ПТБ 4500 км; практическая дальность 4000 км; практическая дальность с одной дозаправкой в воздухе 7000 км; длина разбега 1260 м; длина пробега 1100 м (с тормозным парашютом 950 м); максимальная эксплуатационная перегрузка 7.
