Истребитель- бомбардировщик МиГ-27

В. Марковский И. Приходченко

Продолжение. Начало в № 9-12/2003, 1/2004

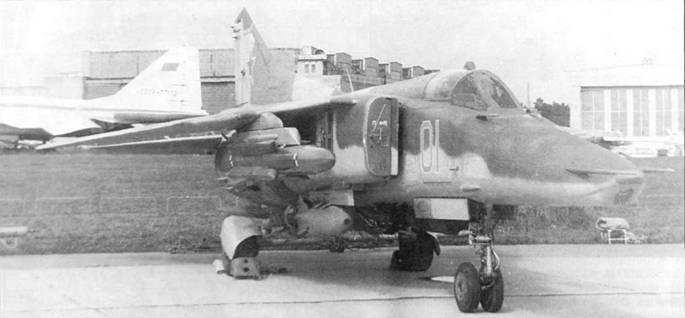

МиГ-27М в варианте самолета-демонстратора возможных модификаций. Презентация по случаю юбилея ОКБ. Жуковский, январь 1999 г.


"Эмка "

К моменту принятия на вооружение МиГ-27К предыдущая модификация машины уже перестала удовлетворять требованиям времени. "Кайры" стоили дорого, требовали высокой квалификации летчиков и техников и оставались в ограниченном количестве. Возникла необходимость в такой модификации самолета, которая при новом оборудовании и вооружении превзошла бы по своим боевым качествам МиГ-27, но стоила бы дешевле, чем МиГ-27К, пусть даже в ущерб некоторым возможностям.

Экономические соображения возобладали, и заказчику пришлось пойти на компромисс, ограничив требования. Проектирование "промежуточного" истребителя-бомбардировщика возглавлял М.Р. Вальденберг. В апреле 1976 года на базе одного из серийных МиГ- 27 был построен опытный экземпляр самолета МиГ-27М (бортовой номер 91). После испытаний, проводившихся в 1976-1977 годах, на авиационном заводе в Улан-Удэ начался его серийный выпуск, продолжавшийся с 1978 по 1 983 год. Всего было изготовлено более 150 машин.

Значительная часть оборудования и конструкторских решений соответствовала МиГ-27К, но были и существенные отличия. На самолете установили новый ПрНК-23М, имевший большие возможности по сравнению с аналогичным комплексом на МиГ-27, но лишенный ЛТПС "Кайра-23". Он строился на базе БЦВМ "Орбита 10-15- 23М" и включал в себя лазерную станцию дальнометрирования и подсвета целей "Клен-ПМ" и визирную головку С-17ВГ-1 в кабине летчика. Были модернизированы и некоторые узлы планера, система управления и ряд других агрегатов и узлов. Как и на МиГ-27, на всех выпущенных самолетах борта кабины защищались бронеплитами.

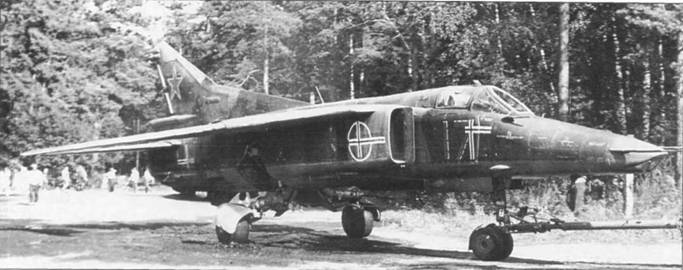

МиГ-27 летно-доводочной и испытательной базы ОКБ. Контрастные "кресты" на борту служили для удобства кино-и фотосьемок схода боеприпасов с пилона самолета

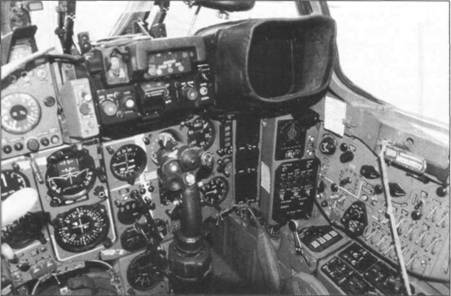

Приборная доска МиГ-27М. Справа туба телевизионного индикатора ИТ-23М


МиГ27Д. Центр боевой подготовки и переучивания летного состава в г. Липецке

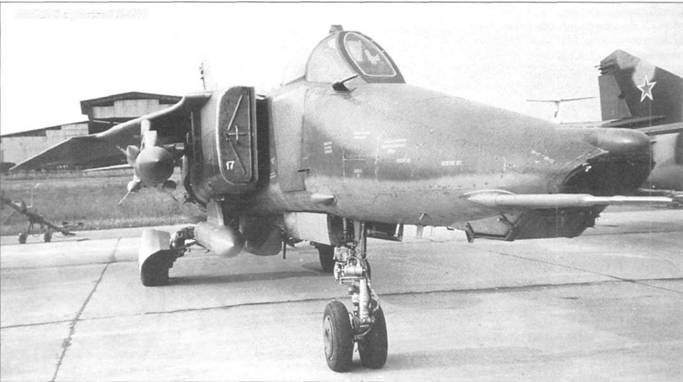

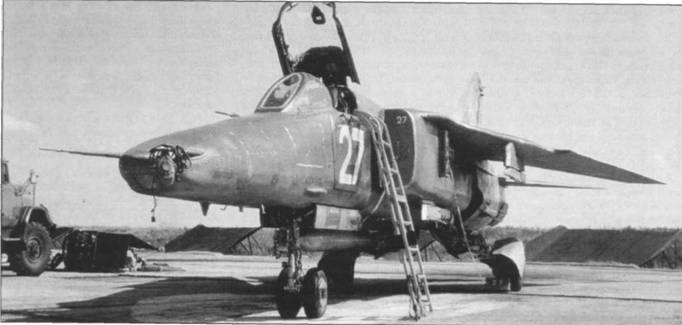

Носовая часть МиГ-27М

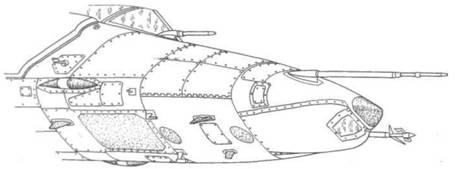

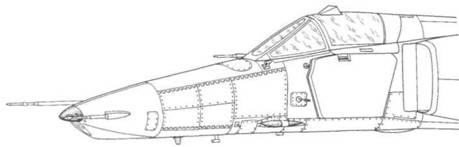

Размещение люков и антенн на носовой части МиГ-27М


"Клен-ПМ" был разработан в Свердловском ПО "Уральский оптико-механический завод" и позволял не только определять дальность до цели (как "Фон"), но и подсвечивать ее лазерным лучом для применения по ней управляемых ракет класса "воздух-поверхность" с полуактивной лазерной головкой самонаведения. Как и "Кайра", аппаратура производилась в "микояновском" и "суховском" исполнениях, обозначавшихся соответственно "Клен-ПМ" и "Клен-ПС" (Су-17МЗ и Су-25) или "Клен- 54" (Су-17М4). "Клен" мог определять дальность до цели с расстояния в 10 км с ошибкой не более 5 метров, а подсветку начинать с 7 км. Его подвижное зеркало могло отклоняться в пределах + 12° по азимуту и от +6° до -30° по углу места, что давало летчику возможность маневрирования при атаке, правда, в меньших пределах, чем с использованием "Кайры". В отличие от "кайровского" МиГ-27К, "эмка" в ОКБ именовалась "кленовским" самолетом.

МиГ-27М перенял от МиГ-27К практически весь арсенал бомбового и ракетного вооружения, за исключением корректируемых бомб с полуактивной лазерной ГСН ("Клен" не мог заваливать луч назад). Используя "Клен- ПМ", появилась возможность поражать цели ракетами Х-25, Х-25МЛ и Х-29Л, а наличие в кабине телевизионного индикатора ИТ-23 позволяло использовать ракеты Х-29Т и бомбы КАБ-500Кр с телевизионным наведением. Мог он нести и радиокомандные Х-23 или X- 25МР. В этом случае аппаратура "Дельта-НГ2" размещалась в подвесном контейнере, как и станция "Вьюга" для противорадиолокационных Х-27ПС.

Выбор авиазавода в Улан-Удэ был обусловлен большой загрузкой прочих предприятий, занятых "микояновской" продукцией: московское "Знамя Труда", продолжало выпускать МиГ-23 и, обеспечивая значительные поставки этих машин, осваивало МиГ-29; завод в Иркутске, помимо "двадцать седьмых", собирал "спарки" МиГ-23УБ, а горьковский авиазавод "Сокол" был полностью загружен производством МиГ-25 и МиГ-31. Впрочем, ситуация была характерна и для других предприятий "оборонки", все больше наращивавших производственные мощности под растущий из года в год госзаказ, достигший пика в 10-ю и 11-ю пятилетки (1975-80 гг. и 1980-1985 гг.).

Завод в Улан-Удэ первоначально создавался как агрегатно-сборочный и вступил в строй в 1939 году. С 1951 по 1959 год завод занимался выпуском "спарок" МиГ-15УТИ, а с 1961 по 1965 год в серии находился Як-25РВ. В 1957 году завод освоил производство вертолетов Ка-15, а позднее и Ка- 18. С 1963 года предприятие стало именоваться Улан-Удинским авиационным заводом. С 1965 по 1970 год в производстве находился Ан-24, а позднее вертолеты Ми-8 различных модификаций.

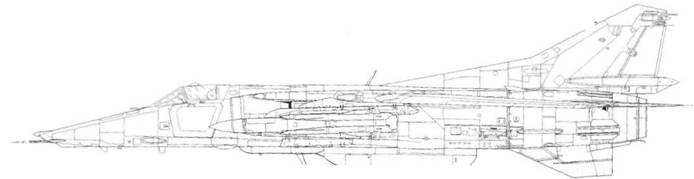

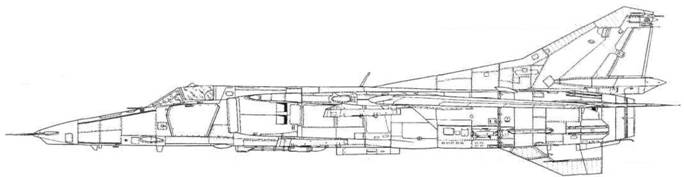

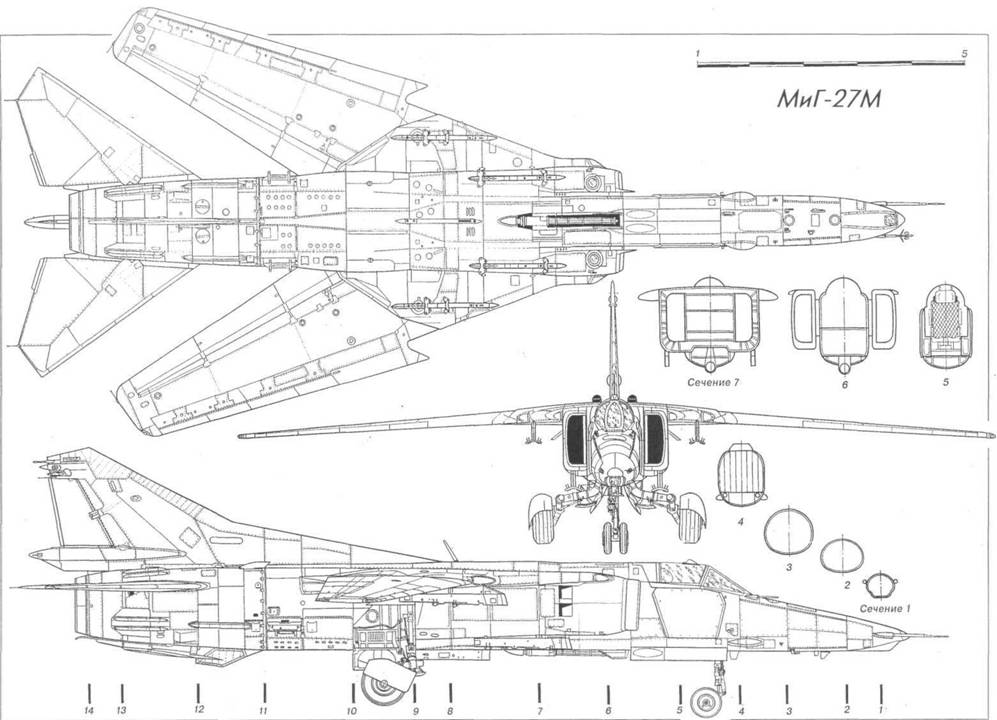

Истребитель-бомбардировщик МиГ-27М

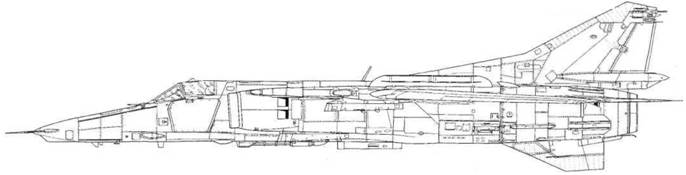

Истребитель-бомбардировщик МиГ-27М с установкой блоков выброса помех БВП-50-60


АКУ-58


АДПУ-68УМЗ


АПУ-68УМ


АПУ-60-IIМ (П-62-2М)


АПУ-13МТ


БДЗ-УМК крыльевой


БДЗ-УМК2 крыльевой


БДЗ-УМК центральный


БДЗ-УМК фюзеляжный


Предприятию, последнее десятилетие занимавшемуся выпуском вертолетов, переход на новое изделие давалось с трудом. МиГ-27М требовал освоения качественно иных технологий, материалов и самого уровня работ (даже потайная клепка, мало использовавшаяся на вертолетах, здесь была в новинку, не говоря уже о сварке крупногабаритных агрегатов). Потребовалась существенная перестройка предприятия – многое на заводе нуждалось в модернизации, включая саму полосу заводского аэродрома,всю в выбоинах и бетонном крошеве, вполне устраивавшую вертолетчиков, но после первых же полетов МиГов потребовавшую ремонта.

В 1978 году завод начал сборку МиГ-27М, при этом продолжая выпуск Ми-8 и являлся единственным предприятием советского авиапрома, параллельно производившим и самолеты, и вертолеты. Первые МиГи комплектовались сварными крупногабаритными агрегатами планера, поставлявшимися с ТМЗ. Затем, для обеспечения расширявшегося производства, было принято решение развернуть их выпуск на месте. В Улан-Удэ отстроили собственный "баковый" цех, освоивший сварочное производство и снабжавший этими конструкциями как свой завод, так и Иркутский. В ходе производства на "кайрах" и "эмках" были внедрены новшества, подсказанные опытом эксплуатации: крышки люков доступа к оборудованию носовой части, крепившиеся на винтах и снимавшиеся при работе, стали откидываться на петлях и фиксироваться, образуя своего рода навесы, укрывавшие аппаратуру от дождя и снега (влага в отсеках часто являлась причиной отказа оборудования, да и на сами крышки легко было наступить и помять).

Испытания и эксплуатация новой машины показали, что МиГ-27М по своим возможностям значительно превосходит МиГ-27 и не уступает по многим показателям "Кайре". ОКБ подготовило предложение повышения эффективности путем доработки уже выпущенных МиГ-27 – способом, более экономичным, чем привычный затратный способ, при котором на смену устаревшей модификации разворачивался выпуск новой. Масштабная модернизация предусматривала замену комплекса целевого оборудования новым, обеспечивавшим машине широкие возможности. Этот путь уже был отработан и зарекомендовал себя на МиГ-25ПДС, где доработка в строю обеспечила качественное улучшение самолета.

Ввиду явных преимуществ МиГ-27М было принято решение провести модернизацию ранее выпушенных самолетов до уровня "эмовских". Первый доработанный таким образом МиГ-27 поднялся в воздух в 1 982 году. Начиная с 1 983 года по его образцу было доработано около 300 самолетов, получивших обозначение МиГ-27Д. Эти работы были завершены в 1 989 году.

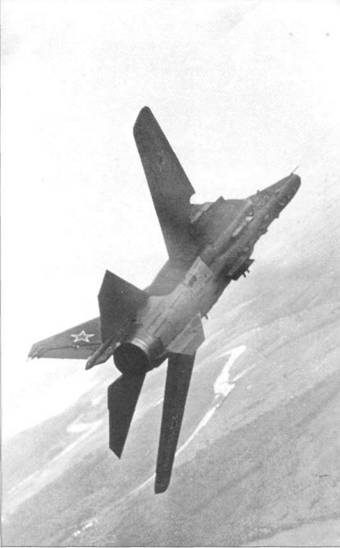

В полете МиГ-27Д

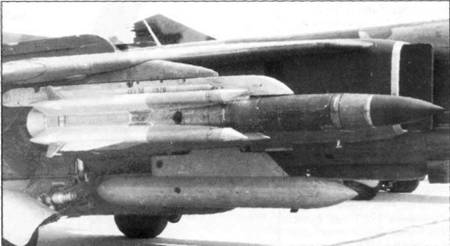

МиГ-27К с ракетой Х-31П


Как правило, поступавшие из частей на доработку МиГи возвращались прежним хозяевам.

"Дэшка" практически ничем не отличалась от МиГ-27М и имела такой же состав оборудования и вооружения.

В середине 80-х годов Омским ЦКБ автоматики была разработана унифицированная аппаратура управления "Прогресс", служившая для применения противорадиолокационных ракет Х-27ПС, X- 25МП, Х-58 и Х-31 П. Система создавалась под руководством главного конструктора В. Славина, в работе участвовали Р.Аймалетдинов, В.Пантелеев, Д.Щукин, С.Спиваков. Совместные летные испытания "Прогресса" проводились на самолете МиГ-27М в 1986-1988 годах.

Ракета Х-58, принятая на вооружение в 1980 году, оказалась слишком крупногабаритным изделием для размещения на борту МиГ-27. С 1 979 года началось создание противорадиолокационной ракеты нового поколения Х-31 П, разрабатывавшейся под руководством Г.Хохлова. Ракета обладала повышенной боевой эффективностью: прямоточный воздушно-реактивный двигатель резко повышал ее энергетические возможности, разгоняя до близкой к гиперзвуковой скорости (М>3), а ГСН нового поколения, использовавшие современную элементную базу и схемотехнические решения, обеспечивали самонаведение в широкополосном литерном диапазоне. Эскизный проект ГСН для ракет ЦКБА подготовило в том же 1979 году. Х-31П обеспечивала возможность борьбы с наиболее мощными комплексами ПВО противника, включая ЗРК "Пэтриот" и "Иджис" на повышенной дальности (до 110 км), а высочайшая скорость и маневренные возможности делали ее практически несбиваемой. Доводка ракет потребовала больших усилий, однако на проводившихся в 1988-1989 годах совместных испытаниях Х-31П заслужила высокую оценку, продемонстрировав способность ракет к устойчивому наведению в условиях сильных помех.

Кроме трудностей с доводкой ракет, было много проблем с "Прогрессами". По этой теме было огромное число различных решений, предложений и строгих приказов. Несколько раз "срезалось" финансирование работ. Наконец, после больших затрат времени и средств, огромной работы, проделанной разработчиками и испытателями, отработка системы завершилась с положительной оценкой. Однако внедрение затянулось и оборудование МиГ-27 "Прогрессами" ограничилось сборкой четырех контейнеров с комплектами аппаратуры. На Иркутском авиазаводе были готовы к доработке машин под новую ракету, но развал СССР и судьба на этом фоне МиГ- 27 поставили крест на этой перспективной работе. Не довели до конца и испытания на МиГ-27К ракеты повышенной дальности с комбинированным программным и телевизионным наведением Х-59 и аппаратурой управления в подвесном контейнере ПК-9.


МиГ-27Кс ракетой Х-31П и контейнером с аппаратурой "Прогресс" под фюзеляжем


"Кайра" на испытаниях Х-31П. Помимо контейнера "Прогресс" самолет нес и аппаратуру "Вьюга"

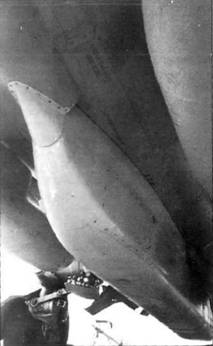

Контейнер с аппаратурой "Прогресс"

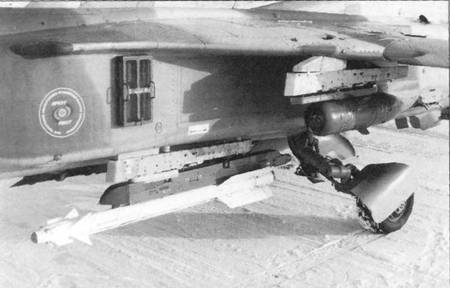

Подвеска ракеты Р-73 и учебной корректируемой бомбы КАБ-500Кр-У на самолете демонстраторе МиГ-27М


МиГи для Индии

МиГ-27М стал единственной модификацией семейства "двадцать седьмых", поставлявшейся на экспорт. Помимо отечественных ВВС, получателем МиГ-27 стала Индия, которая долгое время являлась одним из основных покупателей советского вооружения. После получения в 1981-1982 годах большой партии МиГ-23БН индийцы обратили свой взгляд и на более совершенный МиГ-27. В результате между Москвой и Дели было подписано соглашение, которое предусматривало лицензионное производство МиГ-27М в Индии.

В Советском Союзе главным подрядчиком стал Иркутский авиазавод, получивший всю документацию по самолету из Улан-Удэ. Экспортный вариант МиГ-27М (приводимое в некоторых изданиях наименование экспортного самолета МиГ-27МЛ не соответствует действительности, являясь, по всей видимости, производной названия изделия с механическим переносом отличавшей его буквы "Л", указывавшей на лицензионное исполнение) был практически идентичен своему советскому аналогу, и отличался лишь упрощенным составом вооружения и иными ответчиками системы госопознавания.

В ходе эксплуатации в жарком климате выяснилось, что отечественная резина колес КТ-163 не всегда служит удовлетворительно и быстро выходит из строя. Индийцы предприняли попытку использовать на МиГ-27М покрышек местного отделения фирмы "Данлоп", однако вскоре из-за экономических трудностей производство собственных шин пришлось свернуть, вернувшись к пневматикам российского производства. Кроме того, индийская сторона выражала заинтересованность в оснащении своих самолетов двигателями семейства АЛ-21Ф (такое пожелание высказывал и Главком ВВС Индии). Двигатели к тому времени уже были разрешены к экспорту, однако ввиду ограниченного объема производства лицензионных машин предпринимать дорогостоящее переоборудование не стали.

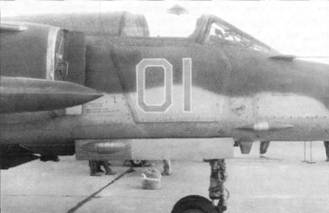

"Голубая единица" – первый опытный самолет по индийскому контракту, использовавшийся затем для испытания вооружения

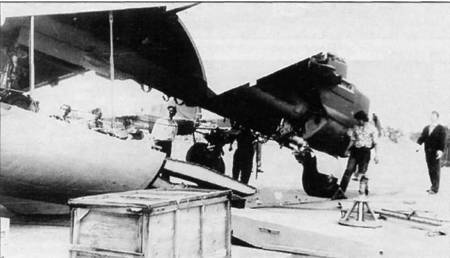

Погрузка МиГ-27М в транспортный самолет для поставки заказчику


В середине девяностых годов велись работы по повышению эффективности этих машин как в ОКБ Микояна, так и с индийской стороны. В целом МиГ- 27М понравился индийским военным, но их несколько удивило то, что самолет с такими возможностями мало несет современного вооружения (речь шла об экспортной модификации на которой не использовались КАБы). Поэтому был проведен ряд работ по частичной ликвидации такого положения. Индии предлагали вооружить МиГ-27М ракетами Х-31 П и Р-73, более мощными и совершенными бомбами и НАР. Изучались и некоторые варианты смешанного вооружения, которые не применялись на советских МиГ-27. Прорабатывался и вопрос применения подвесных контейнеров со станциями РЭБ. Все эти предложения должны были финансироваться индийской стороной, поскольку ОКБ и Иркутский завод, получившие экономическую самостоятельность, вместе со статусом спецэкспортера приобрели и необходимость изыскания финансирования подобных разработок.

Индийцы не были готовы к такой постановке вопроса (прежде советская сторона не нуждалась в заграничном инвестировании) и, помимо сотрудничества с микояновцами, прорабатывали возможность доработки МиГ-27М с участием собственных фирм, западных стран и Израиля. Программой авиационного концерна HAL, одобренной в 1996 году планировалось выделить около 200 млн. долларов на модернизацию парка МиГ-27М, дорабатывая каждый год по 50 машин.

Объемный комплекс доработок по планеру и системам был призван обеспечить расширение радиуса действия, повышение точностных характеристик и общей боевой эффективности за счет установки системы дозаправки в воздухе, внедрения современной гибкой архитектуры построения бортового оборудования при снижении эксплуатационных расходов. В ходе модернизации парка истребителей-бомбардировщиков на них предусматривалась установка электроники западного и индийского производства – ответчика IFF-405A и ARO61 0A, радиостанции VUC-201A, радиовысотомера RAM- 700А, современной системы оповещения о радиолокационном облучении с автоматом постановки помех и нового регистратора параметров полета. Бортовое оборудование дополняли два многофункциональных дисплея, курсовертикаль на лазерных гироскопах, комбинированная система спутниковой навигации GPS/Глонасс, использующая как российские, так и американские спутники, цифровой ИЛС и система защищенной связи INCOM-1 210A. Самолет также предлагалось оснастить беспереплетным козырьком фонаря и откидной частью выпуклой формы, обеспечивающими обзор новой нашлемной системе целеуказания.

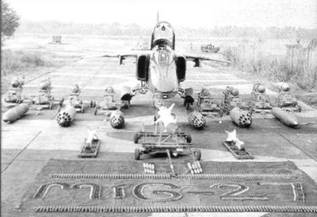

Демонстрация вооружения МиГ-27М

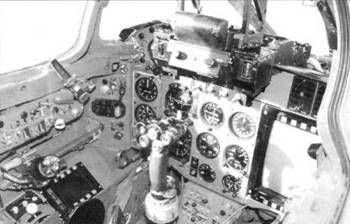

Приборная панель индийского МиГ-27М

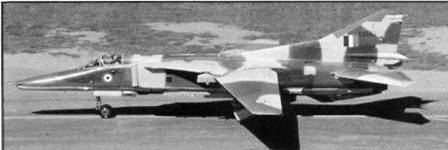

МиГ-27М, выпущенный авиазаводом в Насике

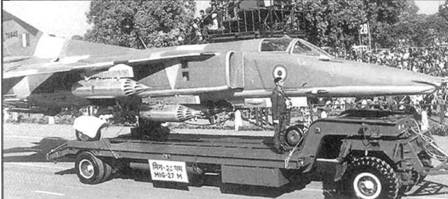

МиГ-27М на параде по случаю дня независимости -Индии

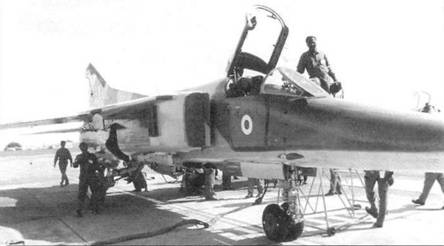

МиГ-27 в составе индийских ВВС


Помимо подвесного контейнера с разведоборудованием британской фирмы Винтен "VICON 18", включающим длиннофокусную камеру, МиГ-27М планировалось оснастить российской РЛС "Комар" в контейнерном исполнении. Предложенный НПО "Фазот- рон-НИИР" радар является облегченным вариантом многоцелевой РЛС "Супер-Копье", используемой при модернизации индийских МиГ-21. Оборудование МиГ-27М радиолокационной системой обеспечило бы ему возможность боевого применения в любую погоду и в любое время суток, позволяя вести борьбу с воздушными и морскими целями.

Модернизация призвана была также снизить нагрузку на летчика в полете и улучшить условия его работы, как путем использования современных информационных систем, так и повышения комфортности с учетом местных условий, для чего кабина оборудовалась системой кондиционирования с мощным турбохолодильником. В экипировку летчика вводились также очки ночного видения.

По опыту общения с фирмами Запада и Израиля индийцы вскоре убедились, что широта обещаний не всегда подтверждается реалиями, а расходы, напротив, имеют тенденцию к росту до заоблачных высот. Существенно сократив планы модернизации, индийцы вновь обратились к российской стороне, согласовав с ней планы необходимых и достаточных доработок, с которыми современный уровень МиГ27М в индийских ВВС сохранялся бы минимум до 2010 года.

(Продолжение следует)
