СУПЕРМАРИН "СПИТФАЙР"

(Продолжение. Начало в №№ 1-4, 7-8,10-12/2005 г., 1-9,11/2006 г.)

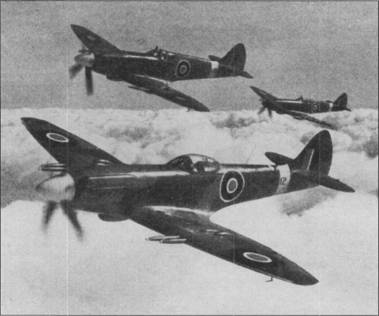

Группа "Спитфайров" 21 Вспомогательных ВВС в полете над морем, 1948 г.


ПОСЛЕДНИЕ «СПИТФАЙРЫ»

Как уже говорилось в январском номере нашего журнала, в самом конце Второй мировой войны "Спитфайр" XIV был сменен в цехах "Спитфайром" XVIII.

Этот самолет начал разрабатываться под названием "Супер Спитфайр". В конечном итоге, в производство поставили модель, сохранившую все отличительные черты "четырнадцатых" поздних серий (вертикальное оперение большей площади, крыло типа Е, пониженный гаргрот и фонарь кругового обзора) в сочетании с удлиненным до 10,14 м фюзеляжем, усиленным крылом и шасси.

Теперь не только разведчики, но и все истребители несли в задней части фюзеляжа два бака емкостью по 150 л. Все это увеличило взлетный вес почти на 800 кг и, соответственно, ухудшило летные данные (мотор оставался тот же – "Гриффон" 65). И все же в этот период войны увеличение дальности и продолжительности полета считалось более важным качеством, нежели хорошие пилотажные качества. Немецкие самолеты в воздухе «восемнадцатым» уже не угрожали.

Производство начали летом 1945 г. с истребительного варианта, получившего обозначение F.XVIII. Их выпустили ровно 100 (некоторые источники утверждают, что 99). За ними последовали 200 разведчиков FR.XVIII. Они имели более богатое оборудование, чем FR.XIV.

На самолет можно было устанавливать два плановых и один перспективный фотоаппарат типа F.24 или один большой плановый F.52. На фронт ни один "восемнадцатый" не попал.

Династию «восемнадцатых» продолжил "Спитфайр" 21. Собственно говоря, работа над ним началась раньше, но, представляя собой более глубокую переработку базовой конструкции, он доводился дольше.

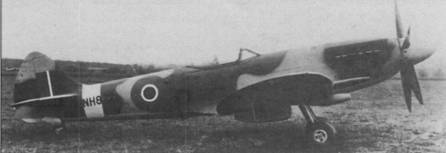

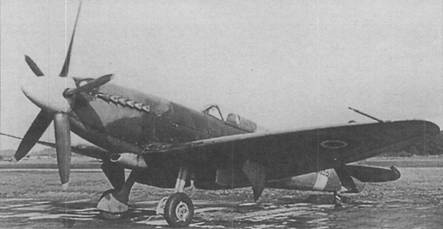

Прототип "Супер Спитфайра" – "Спитфайр" Мк.XVIII

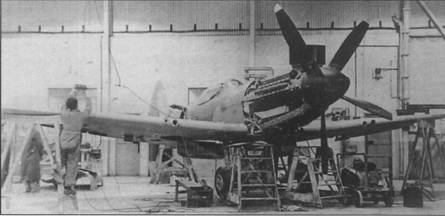

Сборка "Спитфайра" Mk.XVIII на заводе

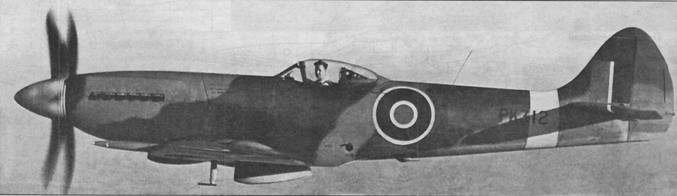

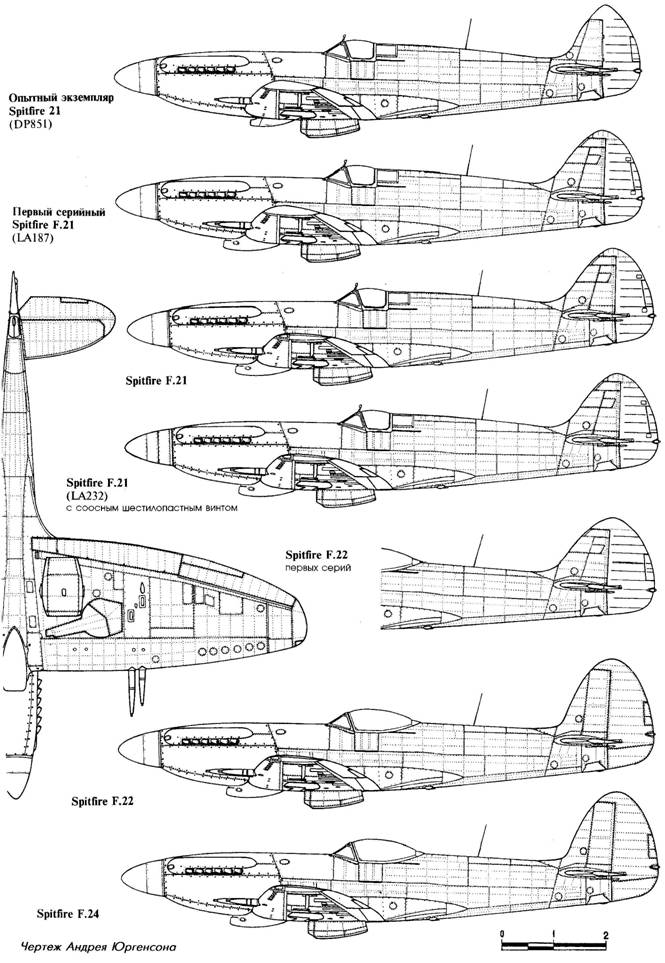

"Спитфайр" Мк. 21

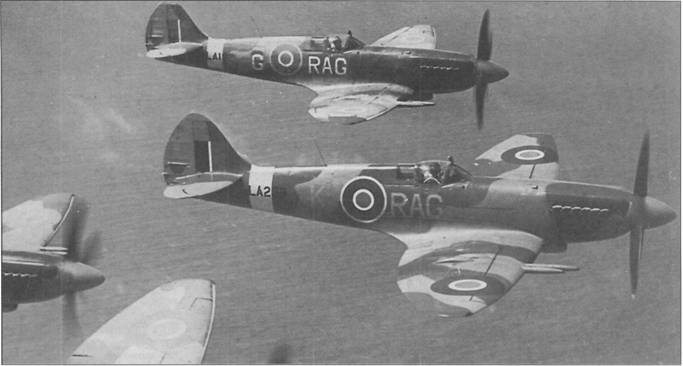

В полете "Спитфайры" Мк.21 и Мк.22 (с каплевидным фонарем)


"Спитфайр" Мк.22

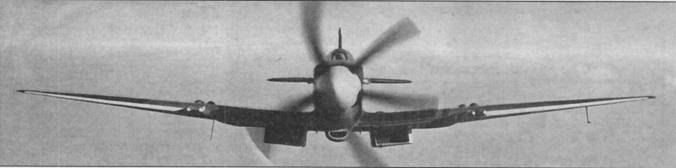

"Спитфайр" Мк.21


В декабре 1942 г. опытный "Спитфайр" XX переоборудовали в первый образец "двадцать первого". В июле 1943 г. его сменил другой самолет, уже с момента закладки носивший это имя. 27 января 1944 г. взлетел первый серийный "Спитфайр" 21, отличавшийся новым крылом типа Y с удлиненными элеронами, почти прямой передней кромкой и законцовками иной формы.

Опробовав несколько вариантов, конструкторы остановились на крыле размахом 1 1,25 м с площадью чуть больше стандартного варианта.

Вооружение состояло из четырех 20- мм пушек с ленточным питанием, (до того на всех модификациях "Спитфайра" снаряды располагались в магазинах барабанного типа). Фюзеляж напоминал первые серии F.XIV. Шасси изменили, увеличив размеры колес и удлинив стойки на 110 мм.

Поскольку ниши колес передвинуть было нельзя, стойку сделали раздвижной телескопической (как на "Тандерболте"). Удлинение стоек являлось вынужденной мерой, вызванной желанием использовать пятилопастный винт большего диаметра (3,35 м против 3,17 м у F.XVIII). Колеса в убранном положении теперь закрывались полностью, для чего на крыле подвесили дополнительные створки. Хвостовое оперение целиком взяли от "Спитфайра" XIV.

Имеется информация, что этот самолет, в котором от исходного «Спитфайра» не осталось практически ни одной детали, первоначально хотели противовращения назвать именем «Виктор». Но в конце концов, желая сохранить имя легендарного прародителя, машину оставили «Спитфайром». Правда, римские числа по новой системе обозначений сменили на арабские.


"Спитфайр" Мк.22



Первый серийный "Спитфайр" Мк.22


Вариант "Спитфайра" Мк.22 с мотором "Гриффон" 85 и шестилопасгным винтом


В 1943-44 гг. на "Спитфайр" 21 выдали большие заказы. Производство развернули на новом заводе в Саус- Марстоне. Поставки начались в январе 1944 г. Первые самолеты направили в специальную эскадрилью ВВС, фактически для расширенных войсковых испытаний.

Отзывы летчиков оказались неутешительны. Хотя прирост скорости по сравнению с F.XIV составлял 15-20 км/ч, новый истребитель страдал недостаточной устойчивостью и плохой управляемостью. Рост массы и связанной с этим нагрузки на крыло сделали свое черное дело. Руководство ВВС признало машину непригодной для эксплуатации в строевых частях.

Но к этому времени "Спитфайры" 21 уже поступили в 91-ю эскадрилью, что располагалась в Мэнстоне. Фирма "Супермарин" бросилась спешно дорабатывать истребители.

На самолете внедрили обшитые металлом рули высоты с увеличенными роговыми компенсаторами, изменили привод триммеров и внесли еще ряд изменений. Это позволило счесть машину достаточно боеспособной.

В марте 1945 г. 91-я эскадрилья получила усовершенствованные самолеты и к началу следующего месяца была объявлена готовой к боевым операциям.

10 апреля "Спитфайры" 21 совершили первый вылет на фронт – они провели разведку пусковых установок ракет V-2 в Голландии. Позже состоялось еще 153 боевых вылета, но ни одной встречи с противником в воздухе не было зафиксировано. Зато зенитчики немецких кораблей сбили два "Спитфайра". В ответ летчики записали на свой счет карликовую подводную лодку типа "Бибер".

Еще одна эскадрилья в день победы над Германией находилась в стадии освоения новой техники.

В марте 1945 г. параллельно с "двадцать первыми" в Саус-Марстоне начали собирать "Спитфайр" 22. Эти самолеты отличались фонарем кругового обзора и измененной электросистемой (ее перевели с напряжения 12 в на 24 в). Большая часть самолетов имела увеличенное вертикальное оперение с обшитым металлом рулем поворота. На вооружение модель 22 попала уже после войны и не получила широкого распространения.



"Спитфайр" Мк.24

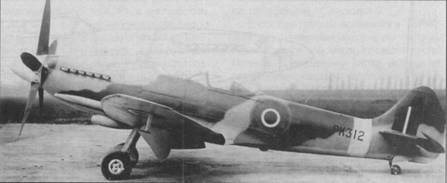

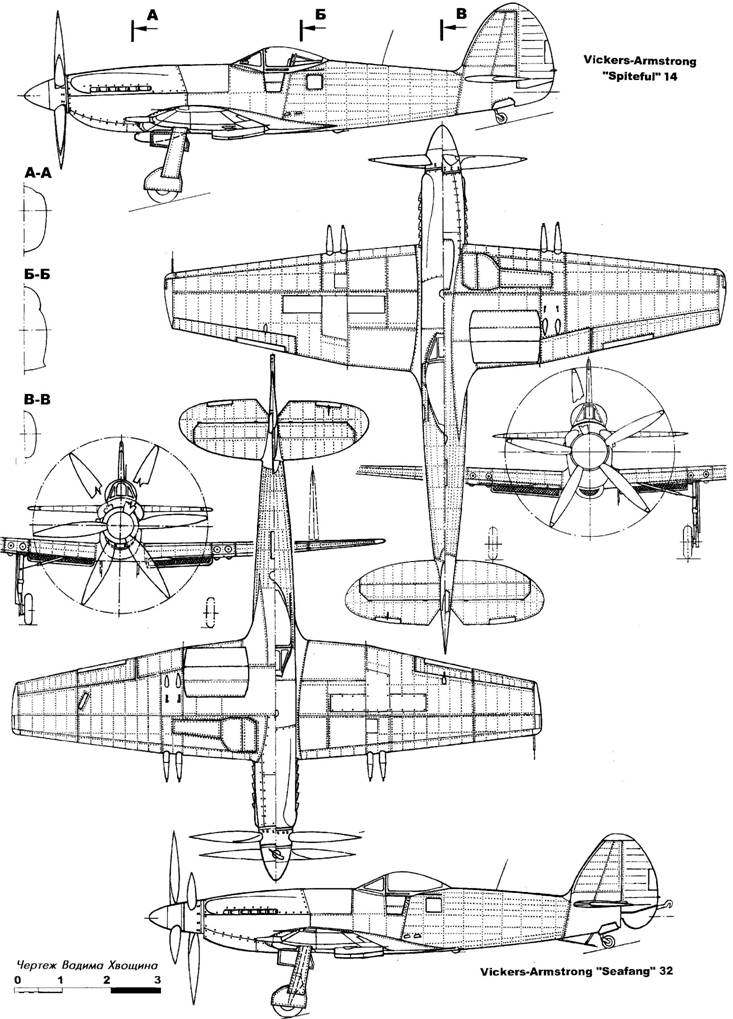

"Спайтфул" Мк. 14

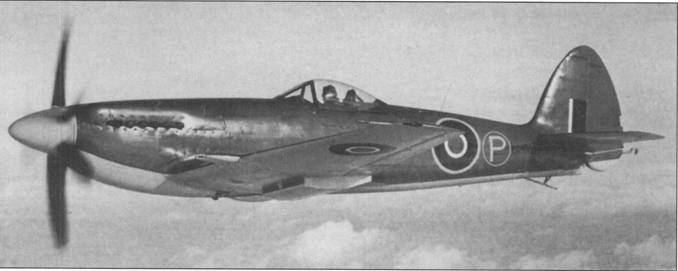

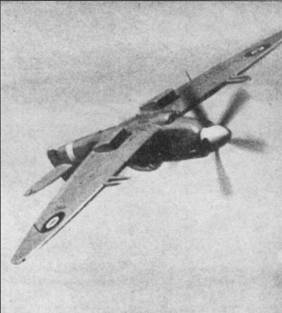

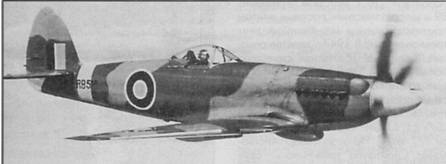

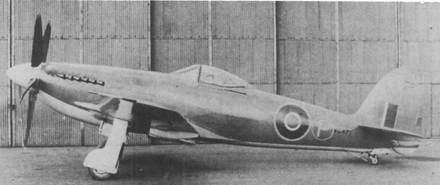

Первый серийный "Спайтфул" Мк. 14 в полете


"Спитфайр" 23 являлся опытной машиной с ламинарным профилем крыла. Когда выяснилось, что прирост скорости составляет не более 5-7 км/ч, работу закрыли.

Последней модификацией "Спитфайра" стал F.24, соответствовавший поздним "двадцать вторым", которым добавили два дополнительных бензобака в фюзеляже и поставили короткоствольные пушки Испано Mk.V. Их строили с апреля 1946 г. по март 1948 г. По этому образцу доработали и 27 "Спитфайров" 22.

К этому времени возможности эволюции "Спитфайра" были исчерпаны, он должен был уступить место истребителям нового поколения. Но история этой машины отнюдь не закончилась, ей предстояло еще долго служить в разных странах и пережить не одну войну. Но об этом отдельный разговор.


«СПАЙТФУЛ» И «СИФЭНГ»

Логическим завершением семейства "Спитфайров" стал истребитель "Спайтфул". Он начал разрабатываться в 1943 г. по заданию F.1/43.

Заданием требовался скоростной истребитель с мотором "Гриффон" и вооружением из четырех пушек. Для новой машины спроектировали совершенно новое крыло с ламинарным профилем. Оно уже не было эллиптическим; его передняя кромка стала прямой, а на задней появился излом. Основные стойки шасси убирались колесами к оси самолета, благодаря чему увеличилась колея шасси. Самолет должен был стать более устойчивым на разбеге и пробеге.

В первом варианте "Спайтфул" сочетал несколько измененный фюзеляж "Спитфайра" XVIII, мотоустановку с "Гриффоном" 61 (по типу "четырнадцатого") и новое крыло. 30 июня 1944 г. Дж.Квилл поднял его в воздух.

Эту опытную машину разбили в конце года, но уже был готов дублер, отличавшийся пониженным гаргротом и новым фонарем. На нем также внедрили измененное оперение. Кстати, впоследствии именно это оперение использовали на поздних "Спитфайрах" типа 22 и 24.

В конце 1944 г. начали.собирать установочную серию. Машина официально называлось "Спайтфул" 14. Почему пропустили предыдущие тринадцать цифр – неизвестно.

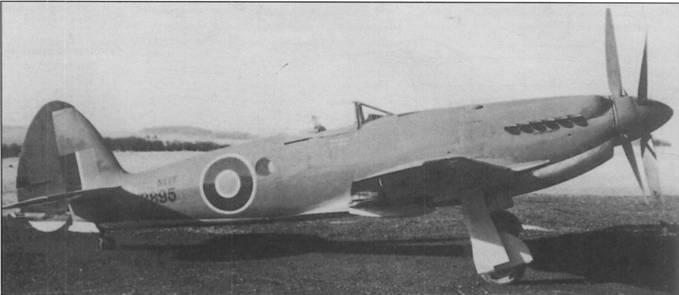

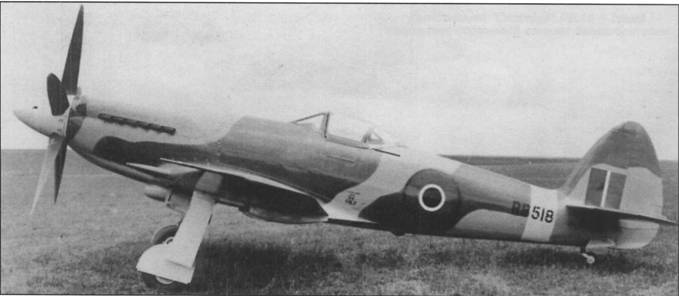

Единственный "Спайтфул" Мк. 16 – самый скоростной поршневой самолет Великобритании

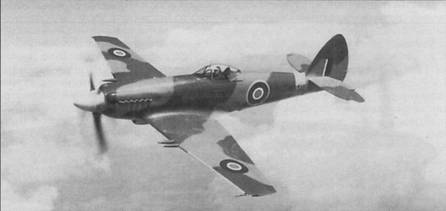

Первый серийный «Сифэнг» F.31 у ангара и в полете



В мае-апреле 1945 г. ВВС приняли 17 истребителей. В эксплуатацию попали только восемь, остальные законсервировали и впоследствии пустили на слом.

В условиях послевоенного сокращения вооруженных сил освоение в массовом производстве нового истребителя сочли излишним. Но опытные работы продолжались. В 1946 г. выпустили "Спайтфул" 15 с мотором "Гриффон" 89 и шестилопастным соосным винтом противовращения (комбинация двух трехлопастных). В 1947 г. взлетел опытный "Спайтфул" 16. На нем стоял еще более мощный "Гриффон" 101. Эта модель до сих пор является самым скоростным поршневым английским самолетом. На испытаниях она показала 790 км/ч (серийные "Спайтфулы" XIV давали 777 км/ч). На этом совершенствование "Спайтфула" закончилось ~ британская истребительная авиация переходила на реактивную технику.

В 1946 г. на летные испытания вышел палубный реактивный истребитель «Аттакер». В его конструкции использовали крыло и шасси «Спайтфула».

«Аттакер» впоследствии строился серийно и состоял на вооружении до середины 50-х годов.

Участь «Спайтфула» разделил и его палубный вариант – истребитель «Сифэнг». Он разрабатывался по заданию N.5/45, выданному в мае 1945 г. Тогда моряки заказали сразу 150 еще не существующих самолетов, причем предполагалось использовать задел на 150 «Спайтфулов», заказ на которые был отменен 2 мая 1945 г.

Первый опытный «Сифэнг» (так называемый «промежуточный» прототип) был переделан из «Спайтфула» и отличался посадочным крюком, усиленным шасси и катапультными захватами.

Первый серийный «Сифэнг» F.31 (переделанный из шестого серийного «Спайтфула») поднялся в небо в январе 1946 г., опередив прототип палубника. Первый же запланированный опытный самолет («Спайтфул» F.32) отличался складным крылом. Вверх складывались только законцовки. Самолет получил двигатель «Гриффон» 89 и соосные винты. Работы по самолету в значительной степени подогревались интересом к нему голландцев, которые использовали в качестве палубных истребителей уже архаичные Фэйри «Файрфлай». 21 августа 1946 г. «Спайтфул» демонстрировали в Голландии перед американскими, французскими и голландскими офицерами.

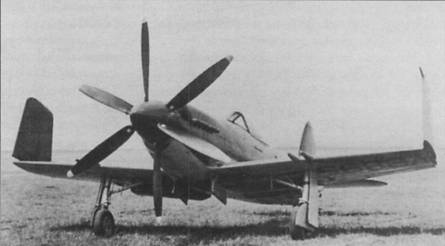

"Сифэнг" Мк.32

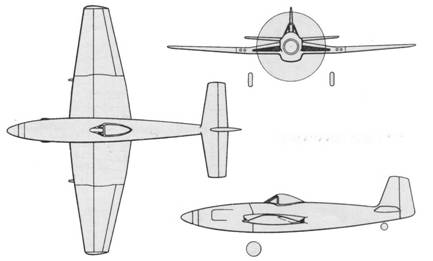

Супермарин "Тип 391"


С началом работ по реактивному палубному истребителю «Аттакер», имеющего такое же крыло, «Спайтфу- лы» интенсивно испытывались на больших скоростях полета. На пикировании самолет разгоняли до М=0,75. На более высоких скоростях начиналась сильная тряска. Сгладив неровности крыла, удалось достигнуть скоростей порядка М=0,8. Другая новинка – бустеры в каналах управления элеронами – улучшения управляемости на больших скоростях не дали, и на «Аттакере» их не использовали.

К тому времени военные потеряли интерес к поршневым машинам. Заказ значительно урезали. Фактически собрали только девять «Сифэнгов», которые так на службу и не попали. Адмиралтейство рассудило, что лучше продолжить эксплуатацию «Сифайров» в ожидании новой реактивной техники, чем принимать в эксплуатацию новый тип.

Последним развитием «Сифайра» стал проект «тип 391», появившийся на чертежных досках 20 июня 1944 г. Для улучшения аэродинамического качества крыла подкрыльевые радиаторы, столь характерные для семейства «Спитфайра», были заменены на радиаторы в корне крыла. Это также заставило изменить схему уборки шасси (стойки почти вертикально втягивались в фюзеляж). Скорость ожидалась порядка 800 км/ч. Но размещение заказа на «тип 392» – будущий «Аттакер» – положило конец работам по продолжению линии «Спайтфула»/«Сифэнга». Всем уже было ясно, что наступает эра реактивной авиации.

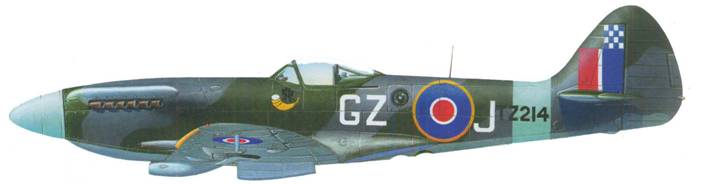

«Спитфайр» F.R.XVIII

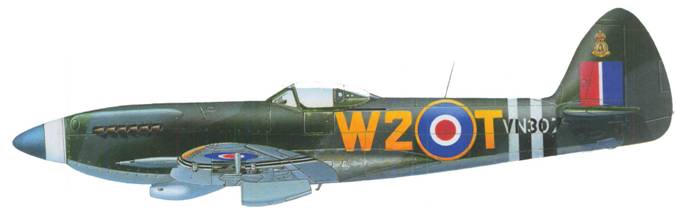

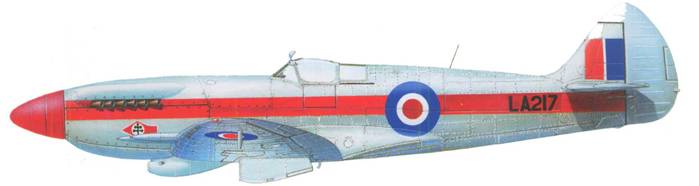

«Спитфайр» F.21

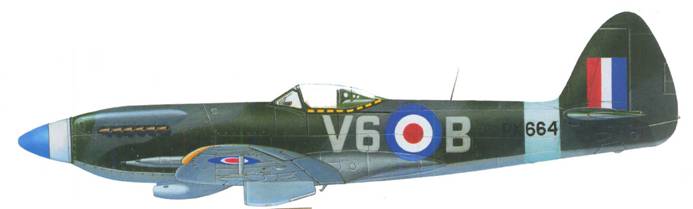

«Спитфайр» F.22


«Спитфайр» F.24

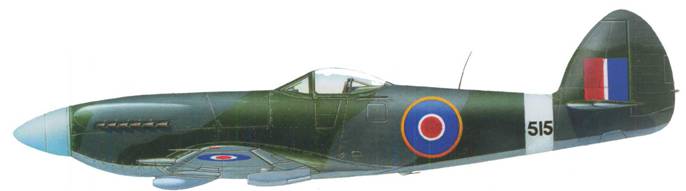

«Спайтфул» F.16

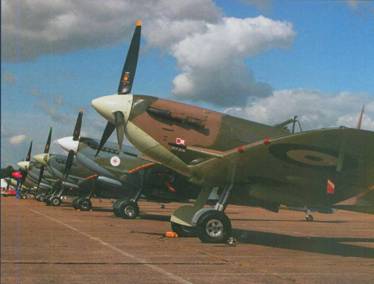

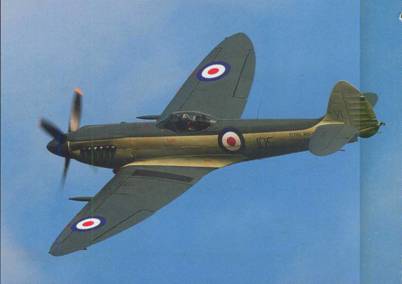

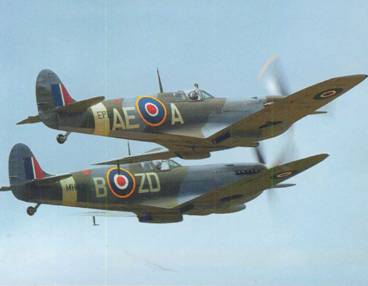

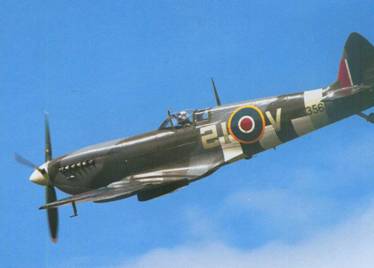

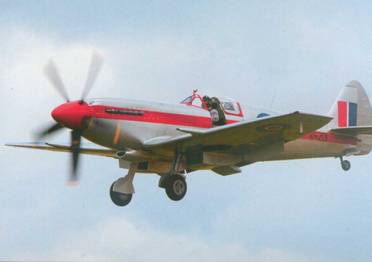

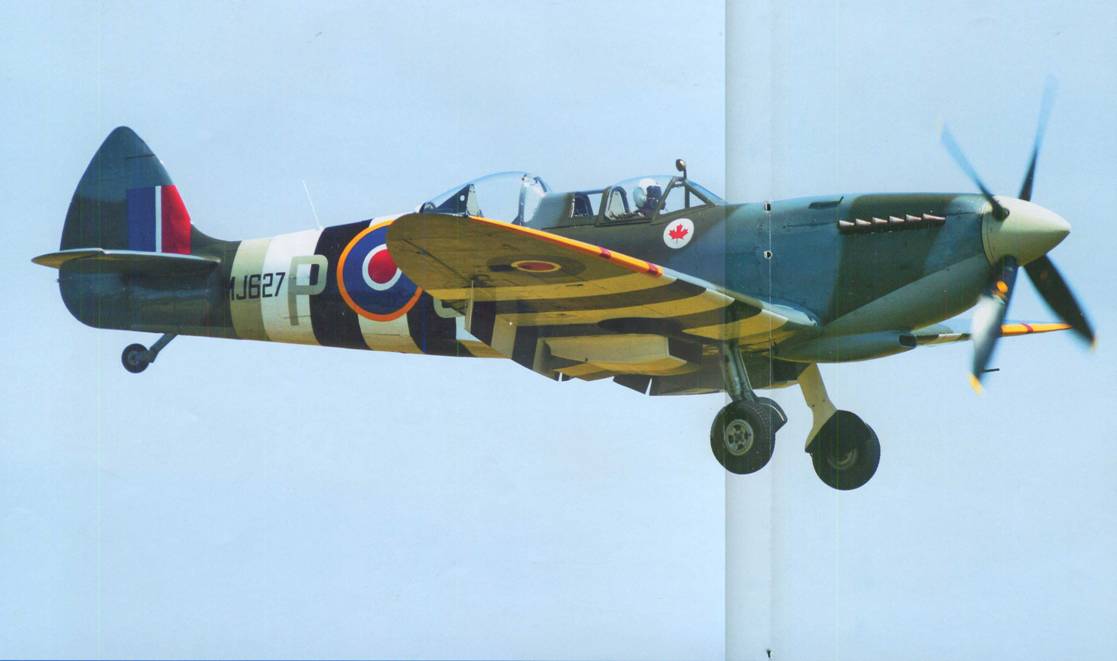

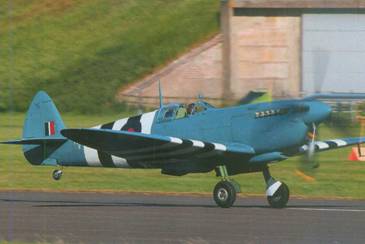

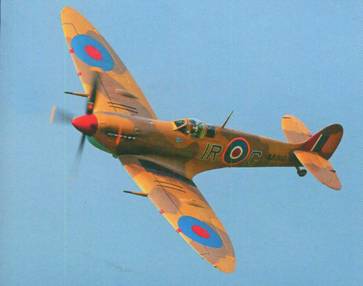

«Спитфайры» сегодня








(Продолжение следует)
