"Лебедь-ХII" и другие "Альбатросы" В.А.Лебедева


Михаил А.Маслов, Виктор П.Куликов/ Москва Фото из архивов авторов

Хозяин "питерского птичника" и его "Лебеди"

Несмотря на бодрые заявления советских руководителей о создании собственной авиапромышленности, положение в отрасли в конце 20-х гг. было совсем не блестящим. Не хватало специалистов, традиций, знаний, оборудования, материалов, да много чего не хватало. В этих условиях все более расширялись контакты с зарубежными фирмами. Понадобилось упорядочить и сведения о дореволюционных предприятиях, в том числе об их владельцах. По этому вопросу к 30 июля 1928 г. в иностранном отделе ВСНХ СССР составили совершенно секретную справку из двенадцати пунктов. В конце списка значилось: "ОПО №3 (г. Ленинград) находится на территории бывшего завода "Лебедь" Акционерного общества воздухоплавания "В.А.Лебедев". Авиазавод №31 (г. Таганрог) принят в 1919 г. от Военпрома, бывший "Лебедь". Основатель - Владимир Александрович Лебедев находится за границей (кажется, в Югославии)." Очевидно, это все сведения, которыми располагали советские власти об одном из организаторов отечественной авиапромышленности. Послереволюционная судьба В.А.Лебедева оказалась схожей с судьбами многих эмигрантов. По окончании гражданской войны он попал в Сербию, где представлял интересы французских моторостроительных фирм "Гном" и "Рон". В 1926 г. Лебедев перебрался во Францию и продолжил там работу в авиапромышленности. Его деятельность на этом поприще была успешной: правительство Франции удостоило Лебедева ордена Почетного легиона. Жизненный путь Владимира Александровича окончился 22 февраля 1947 г. Он похоронен на православном кладбище под Парижем.

А родился наш герой в 1879 г. Окончил юридический факультет Петербургского университета, и в свое время был известен как страстный поклонник велосипеда - в этом виде спорта он стал чемпионом России.

"Лебедь-VII" - один из первых образцов продукции Акционерного общества "В.А.Лебедев"

Этот Albatros B.I из 18-го КАО имел бронированный пол. У самолета стоит К.К.Арцеулов. Юго-Западный фронт, 1915 г.

В 1908 г. Лебедев посетил Францию, где увидел полеты Вилбура Райта, и с этого момента увлекся авиацией. Он работал механиком на одном из французских авиапредприятий, а в 1909 г. осуществил удачную попытку постройки планера. На следующий год Лебедев окончил летную школу Фармана. Диплом авиатора №98, полученный 10 июня, дал ему право называться третьим дипломированным русским летчиком (после М.Н.Ефимова и Н.Е.Попова). Воз-вратясь в Россию, Владимир Александрович активно участвует в деятельности Императорского всероссийского аэроклуба, занимается и усовершенствованием аэропланов, правда, не всегда успешно. Отмечая участие Лебедева во 2-й международной авиационной неделе, журнал "Воздухоплаватель" (№6, 1911 г.) писал: "Г.г. Лебедев и Сегно явились весьма опытными летчиками, и если бы не ряд изобретений, которые испытывал г. Лебедев и которые, по-видимому, ему сильно мешали, то он мог бы дать гораздо больше. Предположенное им дальнее путешествие не состоялось именно из-за подвешенных к его аппарату поплавков "кабинетного" измышления". Со второй половины 1912 г. авиатор становится предпринимателем и открывает в Петербурге мастерскую по изготовлению воздушных винтов типа "Интеграл". Мастерская существовала недолго, в ночь на 1913 г. она сгорела, хозяин получил выгодную страховку. Восстановленная мастерская также сгорела, будучи застрахованной. "Так шло у него первоначальное накопление", - съязвил по этому поводу В.Б.Шавров.

Вапреле 1914г. Лебедев арендовал у Императорского аэроклуба участок земли на Комендантском аэродроме, где основал предприятие, названное Акционерным обществом воздухоплавания "В.А.Лебедев". Позднее таких участков стало два, площадью 1 десятина 862 квадратных сажени и 1812 квадратные саженей, с ежегодной выплатой аэроклубу 1100 рублей. Адрес звучал так: "Новая Деревня, Комендантский аэродром (против скачек)". Контора Общества находилась на 5-й линии Васильевского острова в доме №54. Первой продукцией фирмы стали самолеты "Депердюссен", "Нью-пор-4" и "Фарман-4". С июля 1914 г. начался выпуск бипланов "Вуазен", а в конце года завод освоил производство летающих лодок ФБА. Средняя производительность предприятия в 1914 г. составляла около 6 самолетов в месяц. Хотя все строившиеся аппараты не являлись оригинальными конструкциями, им присваивалось обозначение "Лебедь" с добавлением порядкового номера в виде римской цифры. Кроме вышеназванных аэропланов, строилась копия английского Сопвич "Таблоид" под обозначением "Лебедь-VII" и "Лебедь-VIII", дальнейшим развитием которых стал "Лебедь-Х".

От "Альбатроса" к "Лебедю-ХII"

С началом войны Акционерное общество, кроме прочего, стало специализироваться на ремонте и восстановлении трофейных самолетов. За отремонтированный и за вновь построенный аппарат военное ведомство платило одинаково. Подобной деятельностью занимались и другие компании, а также авиапарки. Захваченные вражеские аэропланы достаточно активно использовались русской авиацией. Определяя их количество, можно говорить о 150-170 экземплярах. Наиболее удачными среди них признавались самолеты типа "Альбатрос". Спроектированный в начале 1914г. Эрнстом Хейнкелем, двухместный невооруженный биплан Albatros В с началом бое-выхдействий показал себя оченьхорошо, широко применялся, а впоследствии использовался как учебный (эти машины встречались до середины 30-х гг.). Самолет имел много модификаций и разновидностей, его схему копировали другие фирмы. На заводе Лебедева восстановили более десятка "Альбатросов", оснащенных рядными двигателями жидкостного охлаждения "Мерседес" в 100, 150 л.с. и "Бенц" в 120, 140 л.с. Самолеты обозначались в официальных документах, как "Биплан типа А1-Лебедь-Х1". Буква А указывала на принадлежность данного аппарата к "Альбатросам", арабские цифры (от 1 до 8) - на вариант.

Один из первых серийных самолетов "Лебедь-ХII" (№442)

Практически все "Лебедь-XI" отличались друг от друга, и не только двигателями, но и количеством стоек, размахом, площадью крыльев.

"Лебедь-XI" сдавались заводом в1915-1916гг. по мере поступления на предприятие различных частей и узлов, прежде всего двигателей. Очевидно, при наличии большего количества моторов жидкостного охлаждения этот тип получил бы более широкое распространение.

Известно, как высока была потребность русской авиации в мощных двигателях. В какой-то мере эту проблему решали моторы фирмы "Сальмсон". В Россию 9-цилиндровые звездообразные двигатели водяного охлаждения мощностью 130 л.с. начали поступать в связи с освоением самолетов "Вуазен".

Немецкий "Альбатрос" над русскими позициями

"Лебедь-XI", выпущенный в 1916 г.

Однако уже в начале 1915 г. поставки прекратились. Утешением стало открытие филиала компании в Москве, где двигатели собирали из импортных деталей. В целом, несмотря на большую массу, многодетальность, сложность ремонта, "Сальмсоны" оценивались положительно. В число достоинств входили надежность, значительный ресурс, малый расход топлива и масла. В любом случае, плох или хорош был "Сальмсон", он стал единственным двигателем такой мощности, производимым в России. Не мудрено, что именно его Лебедев установил на следующую переделку "Альбатроса". Изменения, надо сказать, были невелики и касались прежде всего винтомоторной группы. Несущая поверхность крыльев при размахе 13,15 м составила 42 м2, взлетная масса аппарата превысила 800 кг.

Испытания первого опытного образца самолета, получившего обозначение "Лебедь-ХII", начались 28 декабря 1915 г. Их проводил летчик Гренадерского корпусного авиаотряда поручик Слепцов, командированный по этому случаю с фронта. На следующий день он телеграфировал

"Лебедь-ХII" (№457). Комендантский аэродром, июль 1916 г.

На "Лебедь-ХII" устанавливались радиаторы системы охлаждения типа "Хазет"

"Лебедь-ХII" из 25-го КАО перед разведвылетом. Аэродром Марцен (под Ригой), лето 1917 г.

Аварийная посадка "Лебедь-ХII" из 15-го КАО. Аэродром Замошье, март 1917 г.

Летчик Шишковский и летнаб Шнейдер перед очередным разведвылетом на своем "Лебедь-ХII". Зима 1916-1917 гг.

Августейшему Заведующему авиацией и воздухоплаванием в действующей армии Великому Князю Александру Михайловичу: "Лебедь-ХII с мотором "Сальмсон" лучше всех существующих аэропланов… необходим немедленный заказ для боевых испытаний". В дальнейшем в ходе заводских испытаний была достигнута скорость 120 км/ч, с полезной нагрузкой 350 кг самолет набирал высоту 2000 м за 22 мин. Как положительное явление отмечалась жесткая установка двигателя и отсутствие вибраций. Выяснилось, что "Лебедь-ХII" имеет в сравнении с германским "Альбатросом" больший "запас летучести при 700 оборотах мотора" (малый газ), улучшились пилотажные характеристики самолета, однако усилия на ручке возросли, и следовало предпринять меры для их уменьшения. С целью устранения других обнаруженных недостатков Слепцов рекомендовал переделать патрубки для отвода выхлопных газов так, чтобы последние не попадали в кабину; увеличить козырек кабины летчика; поставить броню для пилота и наблюдателя. Лебедев обещал Великому Князю, что полезная нагрузка нового самолета будет больше на 50 кг, чем у французского "Вуазена", и что следующий опытный экземпляр оснастят двумя пулеметными установками.

Испытания пришлось прервать из-за плохой погоды, и для их продолжения опытный самолет отправили по железной дороге сначала в Киев, а затем в Одессу на завод "Анатра", куда "Лебедь-ХII" прибыл 11 февраля 1916г. Через 4 дня был совершен пробный полет, после которого при рулении по аэродрому самолет перевернулся. На ремонт требовалось недели две, причем его можно было произвести на месте, но Лебедев, опасаясь конкуренции, потребовал вернуть машину в Петроград. Спустя два месяца, в мае 1916 г., не дождавшись результатов испытаний, Великий Князь Александр Михайлович послал запрос на завод Лебедева о судьбе опытного аэроплана. Выяснилось, что самолет ремонтировать не стали, а построили новый, несколько отличающийся от прежнего, а испытания собираются начать в июне.

Полеты на втором опытном "Лебеде-ХII" (заводской №457) удалось начать с опозданием на месяц, но уже 31 июля летчик 13-го КАО поручик Барбас отправился на нем из Петрограда на фронт. Перелет до Пскова занял три с половиной часа. Мотор работал хорошо, да и аэроплан в целом нареканий не вызывал. Пополнив запас горючего, Барбас взял новую карту и вскоре вылетел в Двинск, куда прибыл через 2 ч 20 мин. Общее впечатление летчика о новой машине было хорошим. Как недостаток он отметил лишь то, что "аппарате полете тянет книзу, приходится удерживать его ручкой управления".

Еще в марте 1916г., учитывая в целом положительное заключение Слепцова, Акционерное общество "В.А.Лебедев" предоставило Главному военно-техническому ведомству для окончательного решения подробные чертежи и описание самолета. Гарантировался подъем полезной нагрузки в 300 кг, набор высоты 2000 м за 25 минут, потолок - 3500 м. Решение было принято положительное, и 19 апреля 1916 г. ГВТУ подписало контракт на поставку 225 самолетов типа "Лебедь-ХII". По его условиям, завод поставлял аэропланы без двигателей и воздушных винтов по цене 13500 руб. за аппарат, плюс комплект запчастей на 6800 руб. Общая сумма заказа составляла 5153500 руб. Строить самолеты предстояло в основном из русских материалов, но кое-что, в т.ч. приборы и оборудование, разрешалось закупить за рубежом, исходя из расчета 3000 руб. золотом на один аппарат. Двигатели "Саль-мсон" с системой охлаждения и воздушными винтами поставлялись военным ведомством. После подписания контракта Обществу был выплачен аванс в размере 15% от общей суммы, следующие 15% заказчик собирался перечислить после удостоверения об израсходовании первоначальной суммы по прямому назначению. Самолеты предстояло сдавать партиями по 20-25 экземпляров по мере готовности. Окончательный срок выполнения контракта определялся 31 марта 1917г.

Первая партия самолетов "Лебедь-ХII" была предъявлена к сдаче во второй половине лета 1916 г. Машины оснащались двигателями "Сальмсон" в 140 и 150 л.с. Применение более мощных и более тяжелых моторов вызвало проблемы с центровкой аэропланов и потребовало увеличить площадь радиаторов. Испы-

тания начались на Комендантском аэродроме 4 августа, когда заводской летчик Михайлов поднял в воздух первый серийный "Лебедь-ХII" (№444) с двигателем мощностью 150 л.с. Вооружение машины состояло из пулемета "Кольт" натурельной установке конструкции Шкульника и 50 кг бомб. 4 октября экипаж в составе заводского пилота Гончарова и военного летчика-наблюдателя поручика Корвина-Круковского выполнил полет на определение ЛТХ этого самолета. При общей нагрузке в 350 кг скорость отрыва составила 80 км/ч, а максимальная -139,7 км/ч. Было получено следующее время набора высоты: 1000 м - 8,5 мин, 1500 м - 14 мин, 2000 м - 22 мин, 2500 м - 34,5 мин, 3400 м (потолок) - 41 мин. После приземления аэроплан пробежал около 100м. В тот же день начались испытания учебного варианта "Лебедь-ХII" (№399), оснащенного мотором мощностью 140 л.с. В первом полете органы управления самолетом имелись только в задней кабине, позднее их установили и в передней.

В октябре, благодаря хорошей погоде, был проведен почти весь комплекс испытаний и сдана первая партия из 10 аппаратов. Кроме названных выше авиаторов, в работе принимали участие военные пилоты штабс-капитаны Жохов, Мордах, Яблонский, поручик Калашников и подпоручик Лерхе. Они пришли к заключению, что аппарат "имеет лишний вес", недостаточные потолок и полезную нагрузку, "имеетстремление пикировать, висит на ручке, но безопасен". В целом же испытательная комиссия в рапорте от 10 октября признала, что "Лебедь-ХII" годится для использования в качестве разведчика ближнего тыла при максимально допустимой нагрузке не выше 300 кг. В середине октября в конструкцию самолета внесли ряд изменений. Прежде всего, верхнее крыло выдвинули вперед на 35 мм, увеличили его угол установки на 1°10", подняв передний лонжерон на 14 мм, а стабилизатор установили параллельно оси мотора. Доработке подвергся аппарат №444, и после его облета испытатели пришли к выводу, что тенденцию к опусканию носа удалось устранить. На этой же машине предприняли попытку избавиться от попадания выхлопных газов в кабину экипажа. Для этого несколько изменили конструкцию выхлопных труб и "устроили добавочные отдушины в капоте и корпусе аппарата".

Учебный вариант "Лебедь-ХII". На этом самолете расходный бензобак размещен под верхним крылом, а вместо выхлопного коллектора применены отдельные патрубки

Не оправдавший надежд

До конца 1916 г. были изготовлены "Лебедь-ХII" с заводскими номерами: 325, 399,442-445,447-458,465, 467-469,471, 472,479,481 -495. Отправка на фронт шла медленно, несмотря на острый недостаток самолетов в авиаотрядах. Так, на 1 января 1917 г. в действующей армии было всего шесть "Лебедь-ХII" (все на Северном фронте в 12-м авиадивизионе) и еще один хранился в 4-м авиапарке. Большая часть самолетов была построена в 1917г.

"Лебедь-ХII" Гатчинской авиашколы. Зима 1917 г.

Аварийная посадка "Лебедь-ХII"

Это машины с номерами: 439-441,465-466,469-471,473-478,480-483,485-513,515-535,537-540, 542-582, 585-590, 592, 595-663, 666, 667, 670-675, 678-682, 686, 687, 689-691, 694, 699-701, 704, 714, 722. Как видим, часть номеров повторяется, кроме того, их общее количество превышает число построенных по контракту с ГВТУ "Лебедь-ХII" (всего за этот период выпустили 216 аэропланов этого типа, из них 192 сдали). Объясняется такое расхождение просто: иногда под обозначением "Лебедь-ХII" в казну сдавались аппараты из числа отремонтированных и восстановленных. Еще 20 "Лебедь-ХII" были заказаны заводу Слюсаренко, куда в качестве образца передали самолет с заводским №444. Однако на этом предприятии построили только 4 машины.

"Лебедь-ХII" поступили на вооружение 1-го, 5-го, 10-го и 12-го авиадивизионов в следующие авиаотряды: 10, 13, 15, 23, 25, 29, 33 и 38 корпусные и 5 армейский. На этих самолетах выполнялась разведка ближнего тыла противника, фотографирование и бомбардировка его позиций, корректировка артогня русской артиллерии. Командование рассчитывало, что "Лебедь-ХII" заменит устаревший "Вуазен", который летчики прозвали "летающими проволочными заграждениями". Однако при всех своих недостатках этот аэроплан с корытообразной гондолой был на редкость прочным, живучим, надежным и заслужил весьма добрую репутацию. Чего, увы, не произошло с "Лебедем-ХII". На фронте выяснилось, что, несмотря на предпринятые меры, характерные недостатки самолета (стремление к пикированию и попадание в кабину экипажа выхлопных газов) сохранились. Более того, надо полагать, что в процессе серийного выпуска эти дефекты даже усугубились, что стало причиной летных происшествий, в том числе пожаров из-за подсасывания горячих выхлопных газов в щели между нижним крылом и фюзеляжем.

Горели эти самолеты и из-за двигателей. Так, 1 февраля 1917 г. на "Лебеде-ХII" (№483) из 13-го КАО мотор загорелся в воздухе. Летчик совершил вынужденную посадку и уцелел, но самолет спасти не удалось. 17 июня того же года в 5-м армейском авиаотряде при пробном полете взорвался карбюратор на "Лебе-де-ХII" (№540), после чего начался пожар. Пилотировавший самолет прапорщикТи-хомиров смог посадить машину и отделался легкими ожогами. Наблюдатель вообще не пострадал, а вот аэроплан сгорел. Случались инциденты и по другим причинам. Вот один лишь пример из хроники тех лет: "…возвращаясь с разведки, погибли 23-го корпусного авиаотряда военный летчик поручик Г.И.Добровольский и летчик-наблюдатель поручик О. П.Кундзин. Самолет "Лебедь №492"… На высоте 300 м сложилось правое крыло. Самолет разбит совершенно".

"Лебедь-ХII" (№467) из 10-го КАО. Рига, февраль 1917 г.

Столкновение "Лебедь-ХII" и "Вуазена" на аэродроме Московской авиашколы. Зима 1917 г.

"Лебедь-ХII" Саратовского гидроавиаотряда Красной Армии. Аэродром у станции Волосово в районе Нарвы, зима 1918-19 гг.

Заправка бензином верхнего бака. Под самолетом подвешены две пудовые бомбы

"Лебедь-ХII" из 2-й Петроградской авиагруппы. Петроград, лето 1919 г.

Фронтовая эксплуатация быстро выявила недостатки вооружения "Лебедя-ХII". Первоначально самолет оснащался четырьмя цилиндрическими "бомбометами" системы инженера Шкульника. Однако эти выполненные из березовой фанеры устройства длиной 640 мм и диаметром 193 мм в полевых условиях быстро выходили из строя -коробились и расклеивались, из-за чего бомбы в них застревали. В феврале 1917 г. успешно прошли испытания бомбосбрасыватели инженера Л. Д.Колпакова-Мирошниченко. С их помощью бомбы системы капитана Орановского подвешивались под фюзеляжем в районе центра тяжести самолета в следующем порядке: две пудовые - по краям (общая масса-32,76 кг), две двадцатифунтовые - в середине (общая масса - 16,4 кг).

Если систему бомбового вооружения удалось улучшить, то с пулеметным проблемы полностью так и не были решены. Чаще всего "Лебедь-ХII" оснащали пулеметом "Кольт", смонтированным в кабине наблюдателя на установках тех же Шкульника или Колпакова-Мирошниченко. И здесь разработка первого автора страдала существенными недостатками: пулемет с трудом передвигался по кольцу, сама конструкция обладала недостаточной прочностью. Военный приемщик на заводе Лебедева подпоручик Лавров сообщал в Управление ВВФ, что "установки Колпакова гораздо надежнее, удобнее и лучше во всех отношениях". Однако выпуск и тех, и других продолжался. Фронтовые летчики неоднократно обращались к Лебедеву с предложениями вооружить "Лебедь-ХII" синхронным пулеметом. Работы такие на заводе велись, Колпаков разработал синхронизатор, он был построен, но дальше дело не пошло.

Недостатки вооружения, низкие для 1917 г. скорость и маневренность "Лебедя-ХII" ставили экипажи этих самолетов в трудное положение при встрече с немецкими истребителями. Так, 1 октября 1917 г. летчик старший унтер-офицер Тарасов с наблюдателем поручиком Клобуковым из 33-го КАО подверглись атаке германского аэроплана. Вскоре русский аппарат был подбит, но летчику удалось посадить его в расположении своих войск. "Самолет "Лебедь" выведен из строя. Летчики живы", - докладывал в штаб армии начальник 1-го авиадивизиона полковник Кузнецов.

Аварии и пожары самолетов "Лебедь-ХII", происходившие из-за конструктивных недостатков, вынудили временно прекратить снабжение авиаотрядов машинами этого типа. В июне 1917 г. была создана особая комиссия под председательством профессора Георгия Ботезата, в которую вошли фронтовые летчики прапорщик Бази-левич-Княжковский из 29-го КАО и поручик Левченко из 13-го КАО. Выводы комиссии после испытательных полетов были неутешительными: "Самолеты "Лебедь-ХII" улучшить невозможно, отправка их на фронт нежелательна, можно использовать эти самолеты только в качестве тренировочных в авиашколах. Учебный вариант самолета обладает еще худшими данными, опасен и непригоден для полетов в авиашколах".

Заводские летчики А.Гончаров и В.Михайлов, инженеры Л.Шкульник и Л.Колпаков в специальном акте от 6 июля 1917 г. выразили несогласие с выводами особой комиссии. Они считали, что в ней работали малоопытные летчики, а выводы комиссии субъективны. Каждый из заводских пилотов налетал на "Лебеде-ХII" по 250 часов, оба они провели испытания 160 самолетов этого типа, и, по их мнению, машина была хорошим разведчиком с небольшими, легко устранимыми недостатками. Естественно, разделял мнение своих сотрудников и сам Лебедев.

Для разрешения спорных вопросов была создана еще одна комиссия из представителей фронтовых летчиков, инструкторов Гатчинской авиашколы, Управления Военно-Воздушногофлота и завода Лебедева, которая актом от 2 октября 1917г. подтвердила непригодность самолета "Лебедь-ХII" как устаревшего типа с малой грузоподъемностью, недостаточной скоростью, обладающего рядом конструктивных недостатков в топливной и охладительной системах двигателя. Вывод этой комиссии о самолете был однозначен - "дальнейшая постройка нежелательна".

После этого выпуск "Лебедь-ХII" значительно сократился. Высказывались предложения о снятии этих самолетов с фронта и переводе их в разряд учебных. Однако в условиях острейшего дефицита авиационной техники машины остались в действующей армии. Кроме того, учебный вариант использовался в школе авиации Императорского всероссийского аэроклуба (№№442, 449, 450); Гатчинской военной авиашколе (№№ 399, 439, 456, 466); в школе Московского общества воздухоплавания (№№ 446, 452, 454); Одесской авиашколе (№№ 448 и 455); Киевской школе летчиков-наблюдателей (№№447 и 458) и Кавказской авиашколе (№№451, 453 и 480). Более 50 самолетов "Лебедь-ХII" было поставлено во второй половине 1917 г. в Школу воздушного боя в Красном Селе по заказу Морского ведомства, часть из них была снабжена двойным управлением.

Интересные выводы сделала уже советская комиссия, созданная предписанием начальника Управления ВВФ для сравнительных испытаний самолетов "Лебедь-ХII", "Анасаль" и "Фарман-ХХХ", которые прошли с 31 октября по 20 ноября 1917г. на Главном аэродроме. Комиссия отметила прочность и тщательность конструкции разведчика "Лебедь-ХII" и его моторной установки, удобное обслуживание аппарата, хороший обзор и обстрел в стороны-назад (сектор обстрела до 200°).

Устойчивость и управляемость самолета признали удовлетворительными. Правда, былоуказано, что "Лебедь-ХII" имеет склонность к пикированию при спуске. Как недостатки отмечались малая полезная нагрузка, недостаточные потолок и скорость, излишне длинные разбег и пробег. Пулеметную установку признали малоудобной. Было отмечено также, что стрельба вперед возможна только вверх под углом. Выпуск самолетов продолжился, и в 1918 г. были сданы последние 24 "Лебедь-ХII".

После развала фронта отдельные экземпляры "Лебедь-ХII" попали кому угодно. Так, в 1918 г. один такой самолет достался в Одессе полякам, у которых его экспроприировали австрийские войска. В Красной Армии в начале того же года несколько "Лебедь-ХII" находилось в группе С.Э.Столярского, действовавшей севернее Петрограда в районе Нарвы и Ревеля. В 1919 г. это подразделение, называемое Саратовским гидроотрядом, использовало "Лебеди" на Северо-Западном фронте. Зимой 1918-19 гг. машины этого типа эксплуатировались в Северном гидроотряде, действовавшем над

"Лебедь-ХII" с измененными капотировкой двигателя и выхлопным

коллектором

Лебедь-ХII" с двигателем "Испано-Сюиза"

В серии подобные аппараты, очевидно, не строились. Делались попытки установить на самолет другие двигатели. Так, одну машину оснастили мотором "Испано-Сюиза" мощностью 140 л.с., а еще одну -мотором "Грин" мощностью 120 л.с. Ряд источников эти аппараты называют "Ле-бедь-ХIIбис". Однако с таким же успехом эти самолеты могли называться "Ле-бедь-XI", ведь, как уже отмечалось, иногда под обозначением "Лебедь-ХII" в казну сдавались аппараты из числа отремонтированных и восстановленных.

Продолжая повествование, есть смысл уделить внимание еще трем типам самолетов, имеющим отношение к "Альбатросам" (к этому семейству также можно отнести "Лебедь-XVIH" и "Лебедь-ХХГ, но ввиду скудности материала и отсутствия фотографий рассказ о них не представляется возможным). Входе постройки "Лебедь-ХII" инженер Шкульник предложил установить на аэроплан два ротативных двигателя "Рон" мощностью по 80 л.с., увеличив при этом размеры аппарата и сделав его трехместным. Это была еще одна попытка решения российской проблемы "моторного голодания" - ротативные двигатели были на тот момент более распространенными, к тому же выпускались заводом "Мотор" в Москве. Самолет получил обозначение "Лебедь-XVI" и был построен в 1916 г. Двигатели разместили в межкрыльевом пространстве бипланной коробки, в жесткости, образованной Л-образными подкосами. В передней части деревянного, обшитого фанерой фюзеляжа размещался стрелок с пулеметом, за пилотской кабиной - второй стрелок, для обороны задней полусферы. В начале 1917г. Гончаров провел испытания самолета, однако интереса Военного ведомства "Лебедь-XVI" не вызвал. Аппарат предлагался Управлению морской авиации, в связи с чем планировалась установка машины на поплавки. Однако и эта инициатива осталась без ответа.

Дальнейшим развитием "Лебедя-ХII" стал двухстоечный разведчик "Лебедь-XVII", разработанный С.Б.Гуревичем. Конструктивно и аэродинамически более совершенный, с тщательно закапотированным мотором этот самолет предлагался для продолжения серийной постройки двухместных армейских разведчиков. Этот самолет был испытан в августе 1917г., осенью началось его освоение на заводе в Петрограде. До конца года построили несколько экземпляров. По крайней мере, один из них использовался в Красной Армии.

Морское ведомство считало, что для ведения разведки на Черном море следует иметь гидросамолеты с большой дальностью полета. Попытки заполучить на южный театр военных действий корабли типа "Илья Муромец" для решения вышеозначенной задачи оказались безуспешными. В этой ситуации с вниманием было встречено предложение В.А.Лебедева, сделанное им 19 января 1915г. Управлению морской авиации: построить два аппарата типа 4а"Альбатрос" со сменным шасси (колеса, лыжи или поплавки), способные находиться в воздухе до 6 часов.

Во время визита французских офицеров на завод Лебедева. Крайний слева - Л.П.Гончаров, в центре -В.А.Лебедев, крайний справа - С.Б.Гуревич. На заднем плане - экспериментальный самолет "Лебедь-XVI"

Сборка самолета ЛМ-1

Во время испытаний ЛМ-1

"Лебедь-XVir

Окончательная договоренность сторон была достигнута в феврале-марте. По требованию заказчика, оснащенные поплавками самолеты предстояло сдать уже в мае, провести испытания в Севастополе, после чего доставить к месту базирования морского отряда в Батум. Машины получили обозначение "Лебедь Морской- 1" (ЛМ-1) и представляли собой развитие "Альбатросов", являясь трехстоечными двухместными бипланами. Морское шасси состояло из двух основных и хвостового поплавков с плоскими гранями. Площадь вертикального оперения была увеличена. Сначала предполагалось использовать двигатели "Аргус" или "Австро-Даймлер", затем - английские "Сан-бим" мощностью 150 л.с. На деле моторы прибыли только осенью 1915 г., что и определило задержку по срокам и, как следствие, дальнейшую судьбу аппаратов. В морской авиации к тому моменту все более склонялись к комплектованию частей летающими лодками, а не поплавковыми гидросамолетами. Из двух построенных ЛМ-1 одна машина (№217) была сдана на хранение в Школу морской авиации, вторая (№218) - поставлена на колеса и с января 1917 г. эксплуатировалась в авиаотряде Морской крепости Императора Петра Великого.

Вместо эпилога

Оценивая явление копирования российскими авиазаводами иностранных самолетов, сегодня можно сказать, что такое решение было практичным, а потому правильным. Не лишне вспомнить, что по уровню экономического развития Российская империя отставала от передовых европейских стран. Так, автомобильная промышленность, которая дала толчок развитию авиапромышленности во всем мире, находилась в зачаточном состоянии. В этой ситуации приобретение техники за рубежом и ее копирование стали государственной политикой. Были в стране, конечно, и талантливые инженеры, и энергичные предприниматели, благодаря деятельности которых отечественная авиапромышленность развивалась впечатляющими темпами. Деятельность Владимира Лебедева - тому яркий пример.

Пулеметная установка системы инженера Шкульника

Колпаков-Мирошниченко демонстрирует свою пулеметную установку

Пудовая бомба на бомбосбрасывателе системы Колпакова-Мирошниченко

Его завод, основанный в 1914г. в чистом поле, уже через год с небольшим выдавал в месяц до 30 самолетов. Средства, вырученные от сдачи аэропланов военному ведомству, шли прежде всего на развитие производства. В 1916 г. Акционерное общество Лебедева располагало всем, что необходимо для создания и серийного производства летательных аппаратов, в т.ч. своим КБ.

Конструкторской деятельностью у Лебедева занимались инженеры Л. М.Шкуль-ник, Н.В.Ребиков, Л.Д.Колпаков-Мирошниченко, С.Б.Гуревич. Должность заведующего заводом занимал В.И.Ярковский, известный не только своими теоретическими изысканиями в области авиации, но и знакомый с европейскими методами производства аэропланов. У Лебедева строили свои самолеты А.Ю.Виллиш и Г.А.Фриде. Огромный по тем временам "Святогор" В.А.Слесарева также создавался на заводе Общества.

В 1916г., когда дальнейшее расширение производства в Петрограде стало невозможным, Лебедев задумал постройку двух новых заводов - в Пензе и Таганроге. Первый из них достроен не был, а вот завод в Таганроге ожидала долгая жизнь. Место, выбранное на берегу Азовского моря, оказалосьудачным: мягкий климат, близость топливной и металлургической промышленности, возможность морских и железнодорожных перевозок. Это предприятие предназначалось в первую очередь для постройки гидросамолетов. Строительство началось в 1917г., но реализацию замыслов прервали революционные события. В годы советской власти таганрогский завод №31

специализировался, как и было задумано, на изготовлении самолетов для морской авиации. Работает он и поныне. Одним из наиболее известных собранных в последнее время там самолетов стала амфибия А-40 "Альбатрос". Бывают же совпадения!

Подвеска бомб на "Лебедь-ХII" (№441) во время заводских испытаний

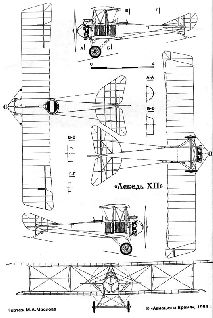

Краткое техническое описание самолета "Лебедь-ХII"

"Лебедь-ХII" - двухместный двухстоечный биплан, использовавшийся в качестве разведчика и легкого бомбардировщика.

Фюзеляж - деревянный, прямоугольного сечения, собран из четырех лонжеронов сечением 30x30 мм и рам. Обшивка фанерная: в носовой части толщиной до 3 мм, в хвостовой -2 мм и 1,5 мм. Обшивка крепилась шурупами, гвоздями и столярным клеем. Экипаж размещался сразу за двигателем. Сиденье пилота изготавливалось из фанеры или плетеное (камыш или ивовые прутья). Сиденье летчика-наблюдателя -поперечная доска. Кабина летнаба окантована деревянным кольцом, служащим основанием для пулеметной турели.

Крылья - двухлонжеронные, без центроплана, с тонким, сильно вогнутым профилем. Силовой набор - деревянный (сосна). Через каждые 3-4 нервюры между лонжеронами ставились деревянные распорки, а весь каркас крыла усиливался проволочными растяжками диаметром 2,5-3 мм. Крылья обтягивались светлым полотном с последующим покрытием аэролаком. Элероны ("крылышки") имелись только на верхнем крыле. Для обеспечения необходимой жесткости они были выполнены с переломом. Изготавливались элероны из металлических труб, однако, как и оперение, могли выполняться из дерева. Коробка крыльев расчаливалась одиночными тросами диаметром 5-6 мм.

Хвостовое оперение - плоское, сварено из стальных труб 30x28 и 25x23, обтянуто полотном. Согласно техническому описанию (Москва, 1919 г.), могло изготавливаться из дерева. При транспортировке самолета оперение могло складываться.

Силовая установка включала двигатель водяного охлаждения "Сальмсон" (на серийных машинах применялись мощ-ностью 140-150 л.с.). Частично закапотированный двигатель

устанавливался на жесткой подмоторнои раме, сделанной из стальных труб. Цилиндры мотора закрывались сверху водяными рубашками, выполненными из красной меди. Из того же материала изготавливался основной бензобак (емкость -210л), который располагался в кабине экипажа под сиденьем летчика. Из красной меди или латуни выполнялись маслобак емкостью 24л, расходный бензобаки расширительный бачок системы охлаждения, который устанавливался над капотом двигателя. На большинстве "Лебедь-ХII" расходный бак емкостью 60 л устанавливался в фюзеляже, за спиной пилота, но были машины, на которых такой бак меньшей емкости (20 л) размещался между стойками кабана под верхним крылом. Баки не окрашивались, имели цвет окисления, появлявшийся по мере их эксплуатации. Повышенное давление в бензобаке создавалось с помощью ручного насоса или ветряка, устанавливаемого на заднем левом подкосе шасси. Радиаторы системы охлаждения - трубчатые типа "Хазет", устанавливались блочно вдоль бортов фюзеляжа. В зимнее время часть секций радиаторов снималась. Воздушный винт - типа "Интеграл" диаметром 2700 мм и шагом 1900 мм.

Шасси - стандартное для того времени. V-образные стойки изготавливались из каплевидных стальных труб, которые для увеличения прочности набивалисьдеревом. Колеса760x100 мм (применялись спицевые и с жестким ободом) ставились на стальную ось. Амортизация - резиновая, шнуровая.

Вооружение. На турелях систем ШкульникаилиКолпакова-Мирошниченко устанавливался 7,62-мм пулемет "Кольт", предназначенный для защиты задней полусферы. На бомбодержателях тех же авторов самолет мог нести до 50 кг бомб. "
