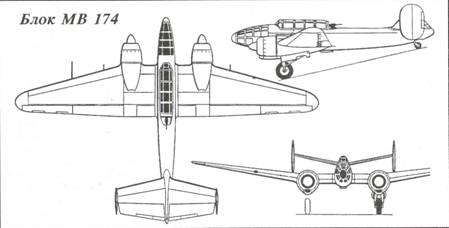

Блок MB.174

В годы, непосредственно предшествовавшие Второй мировой войне, французская авиапромышленность создала целый ряд элегантных добротно сделанных и продуманно – целесообразных бомбардировщиков, опровергавших широко распространенное мнение, что во Франции тогда ценили красоту во всем, кроме боевых самолетов. К сожалению, последующие события отказали им в долгой и отмеченной победами карьере, которую они несомненно заслуживали. В период боев во Франции в 1940 г. этих машин имелось слишком мало, чтобы серьезно повлиять на исход компании. Французские ВВС были вынуждены начать операции на устаревшей технике, стараясь одновременно поспешно освоить современные самолеты, буквально в последний момент вышедшие из заводских цехов. К лучшим боевым самолетам нового поколения можно отнести Блок MB. 174, который начал поступать в разведывательные авиагруппы менее чем за два месяца до начала немецкого наступления.

Сконструированный под руководством Анри Деплана из бюро концерна SNCASO на заводе в Курбевуа, МВЛ 74 мог посостязаться с любым самолетом подобного назначения, когда его приняли на вооружение. Эта машина вела свою родословную от МВЛ 70 – многоцелевого двух-трехместного самолета, к работе над которым приступили в конце 1936 г. Первый опытный самолет МВ.170АВ2 A3 (двухместный штурмовик – трехместный самолет взаимодействия с армией) впервые взлетел в Виллакублэ 15 февраля 1938 г.

По своей концепции МВЛ70 очень походил на немецкий Юнкере Ju88. Двухмоторный свободнонесущий моноплан с нижним расположением крыла имел очень чистые аэродинамические формы. Весь экипаж был сгруппирован в непосредственной близости друг от друга в носовой части фюзеляжа. Бомбоотсек имел небольшие размеры. Фонарь кабины был коротким и высоким. Небольшая гондола, располагавшаяся по оси как раз под кабиной, предназначалась для размещения фотоаппарата или стреляющего назад 7,5-мм пулемета. Крыло имело характерную для фирмы "Блок" конструкцию с двумя лонжеронами, соединяющими их наклонными нервюрами, отъемным носком и законцовками. Крыло делилось на три части – центроплан и две консоли. Центроплан изготовлялся интегрально с фюзеляжем и вмещал все топливо. Фюзеляж являлся монококом овального сечения с несущей обшивкой из легкого сплава "ведаль". Шасси убиралось гидроприводом. Основные стойки были двойными. Посредством наклонных подкосов они убирались назад в мотогондолы. На самолете стояли два 14-цилиндровых звездообразных мотора Гном-Рон 14N6/7, развивавших по 950 л.с. на высоте 3710 м и 970 л.с. на 4575 м. Вооружение состояло из одной неподвижной стрелявшей вперед 20-мм пушки "Испано-Сюиза", смонтированной в носу фюзеляжа со сдвигом на левый борт, двух пулеметов MAC 1934 калибра 7,5 мм в крыльях и двух таких же пулеметов на подвижных установках – один стрелял назад из задней части фонаря кабины, а второй – из под- фюзеляжной гондолы.

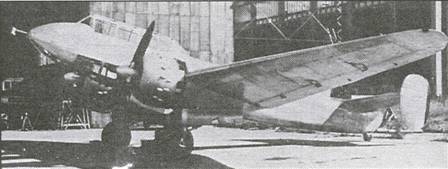

Опытный Блок MB. 170

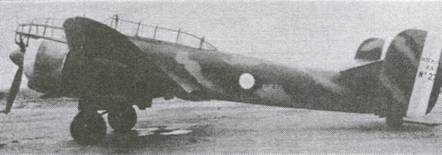

Блок 174 A3 №27 – 21-й серийный самолет



Первый опытный образец повредили при неудачной посадке в Виллакублэ 17 марта 1938 г., однако вскоре программу испытаний продолжили на втором, значительно модифицированном самолете. МВ.170ВЗ №02 (ВЗ -"трехместный бомбардировщик") тоже был построен в Курбевуа. Этот самолет предназначался на роль специализированного скоростного бомбардировщика. Создававшую большое сопротивление подфюзеляжную гондолу, которая требовалась в основном для размещения фотоаппарата (для варианта A3 – самолета взаимодействия с армией), убрали. Нижнюю часть носа фюзеляжа остеклили. Длину фонаря кабины существенно увеличили, так что он начал напоминать оранжерею. Увеличили площадь килевых шайб.

К моменту, когда МВ.170ВЗ № 02 вышел на испытания, часть требований штаба ВВС претерпела существенные изменения. В ответ конструкторское бюро SNCASO разработало ряд модификаций базовой конструкции. Они имели экипаж из двух или трех человек и различные мотоустановки. Большинство из этих самолетов являлось тяжелыми истребителями, такими как MB.171, MB.172 и MB.173. Однако, они не ушли дальше проектов.

Наивысший интерес у командования ВВС вызвала модификация МВЛ 74. Она предназначалась в основном для разведки и маркировки целей, но могла и ограниченно использоваться в роли бомбардировщика.

Окончательную сборку опытного образца нового самолета, МВЛ 74 № 01, осуществили в Виллакублэ. Там же машина совершила свой первый полет 5 января 1939 г. Крыло, шасси, хвостовое оперение и общая компоновка мало изменились по сравнению с МВ.170ВЗ №02. Зато фюзеляж МВЛ74 сильно переработали. Увеличенный по высоте фонарь кабины сдвинули назад и весь нос остеклили. На машине смонтировали два двигателя Гном-Рон 14N20/21 по 1030 л.с.

МВЛ 74 № 01 с самого начала продемонстрировал превосходную управляемость и отличные летные данные. Потребовалась только небольшая доработка подвески триммеров. 1 февраля 1939 г. министерство авиации разместило у SNCASO заказ на 50 МВ.174АЗ. Чуть раньше подписали контракт на установочную серию из шести самолетов. К производству МВЛ74 подключили несколько заводов-субподрядчиков. Консоли крыла изготовлялись на предприятии SNCAO в Нанте, центроплан на заводе SNCAO в Бордо, задние части фюзеляжа делала "Энтерпризе ин- дустриель Шарентези" в Отре, хвостовое оперение – SNCASO в Рошфор – сюр-Мер. Окончательную сборку осуществлял завод SNCASO в Бордо.

Установочная серия, также как и опытные образцы, собиралась в Виллакублэ, где самолеты и испытывались. Входившие в эту серию МВЛ 74 A3 отличались от предшествовавших опытных моторами Гном-Рон 14N48/49 с реактивными выхлопными патрубками фирмы "Бронзавиа", увеличивающими тягу. Патрубки повышали максимальную скорость полета примерно на 20 км/ч. Неудовлетворительное охлаждение двигателей, выявленное на МВЛ 74 № 01, привело к введению коков винтов меньшего диаметра.

Первый серийный самолет, МВ.174АЗ №7, был собран в Бордо. Его облетали 5 ноября 1939 г. К началу февраля 40- го французские ВВС приняли 20 машин, но ни одна из них не попала в строевую часть. Наоборот, в феврале все эти самолеты вернули в Бордо для переделки вооружения. В декабре предыдущего года испытывался MB. 174 с тремя пулеметами MAC 1934 М39 с ленточным питанием, закрепленными под разными углами на качающейся установке под фюзеляжем. Все они стреляли вниз- назад, отпугивая подбирающиеся с этого ракурса истребители. Успех этих экспериментов в сочетании с рапортами с фронта об результатах боевого применения самолетов Потэ Р.637 привели к решению сделать дополнительное вооружение стандартным. Одновременно одиночный 7,5-мм пулемет на подвижной установке в задней кабине заменили спареным того же калибра. Внедрили также некоторую бронезащиту для экипажа.

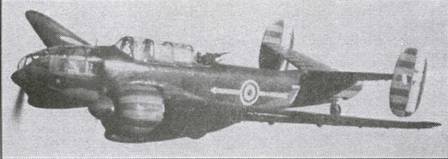

Блок 174 A3 из состава GR II/33 "вишистских" ВВС


Блок 174Z


В тоже время несомненные достоинства конструкции навели штаб ВВС на мысль сформировать требования к варианту бомбардировщика на базе МВЛ 74. Такой самолет был собран. Вскоре бомбардировщик в двух модификациях, МВЛ 75 и МВЛ 76, начал постепенно вытеснять своего предшественника со сборочных линий. Предназначенный в первую очередь для разведки, МВЛ 74 обладал очень маленьким бомбоотсеком. В него входили всего восемь бомб по 50 кг. С сентября 1939 г. приоритет отдали бомбардировщикам. На разведывательную модификацию заказов больше не поступало. 50-й и последний серийный самолет покинул заводской цех в Бордо в мае 1940 г.


БОЕВОЕ ПРИМЕНЕНИЕ

После завершения переделки вооружения МВЛ74 A3 с номерами 16,18, и 21 19 марта 1940 г. передали разведывательной группе GR П/33. 29-го капитан Сен-Экзюпери совершил на таком самолете первый боевой вылет. Группа GR 1/52 получила первые три МВЛ 74 7 апреля. К перевооружению групп GR 1/33 и GRII/36 приступили в конце месяца. Летчикам понравились взлетно-посадочные характеристики самолета, высокие данные и прекрасная маневренность. МВЛ 74 вскоре зарекомендовал себя отличной боевой машиной. Очень немногие самолеты этого типа были сбиты истребителями "люфтваффе".

К 18 июня 1940 г. группа GR II/33 полностью перешла на разведчики "Блок". Большая часть остальных разведывательных групп обладала смесью машин различных типов. Например, 20 июня два MB. 174, один Р.637, четыре Р.63.11, четыре Бреге Br693 и два истребителя Девуатин D.520 (все эти самолеты принадлежали GR 1/52) перелетели Средиземное море. В то же время группа официально считалась вооруженной Р.63.11. Когда группа GR I/ 55 совершила посадку на аэродроме Ла Сенья под Ораном, в ее состав входили шесть МВЛ74, МВ.175 и МВ.176. GR I/ 36 улетала из Южной Франции, обладая одним MB. 174, тремя Р.63.11 и одним Br.693.

В авиации правительства Виши сохранялась только одна часть на МВЛ74 -группа GR И/33 в Тунисе. В начале 1942 г. ее самолеты получили подфю- зеляжные бомбодержатели под одну бомбу весом 250 кг. Они предназначались для бомбометания с пологого пикирования. Впоследствии испытывалась подобная подвеска для 500-кг бомбы. Она продемонстрировала свою эффективность во время боев в Тунисе, когда GRII/33 совершала вылеты на разведку и штурмовку войск противника.

30 марта 1943 г. 1-я эскадрилья GRII/33 получила два первых американских разведчика F-4 (на базе истребителя "Лайтнинг"). Свои МВЛ74 она начала постепенно сдавать 2-й эскадрилье. К 17 июня 1943 г. все сохранившиеся самолеты перешли к школе штурманов в Марракеше.

Несколько МВЛ 74 оставались в пригодном для полетов состоянии вплоть до победы над Германией. В ноябре 1945 г. 47-й серийный самолет (МВ.174АЗ №53) перелетел из Северной Африки в Шатеру для переделки в экспериментальную машину, на которой хотели отработать некоторые узлы торпедоносца МВ.175Т. На этом самолете поставили на задней кромке крыла аэродинамические тормоза. Пластины сдвигались назад и поворачивались, образуя плоскую поверхность, выставленную примерно поровну над и под крылом. Вертикальное оперение переделали, увеличив по площади. Под консолями расположили замки подвески неуправляемых ракет.

Другой МВЛ74, переживший Вторую мировую, №20, переделали в MB. 174 Z с 12-цилиндровыми моторами жидкостного охлаждения Испано-Сюиза 12Z. Попытки установить такой двигатель- на МВ.175 предпринималась SNCASO еще в 1942 г. Тогда вычислили, что эти моторы позволят довести максимальную скорость до 650 км/ч на высоте 9000 м. Но MB.174Z совершил первый полет лишь 13 августа 1947 г. После предварительных испытаний в Шатеру 7 октября самолет перегнали в Виллакублэ. Двигатель Испано-Сюиза 12Z в том виде, в котором он стоял на МВЛ 74 Z, имел непосредственный впрыск топлива и двухскоростной турбонагнетатель Турбомека РУЛ 9 В. Он развивал мощность 1300 л.с. на высоте 8000 м на 1- ой скорости нагнетателя и 1600 л.с. на высоте 2500 м на 2-ой скорости. Самолет совершил около 50 полетов. Была достигнута максимальная скорость 601 км/ч на высоте 8000 м.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ MB. 174A3

Назначение: трехместный разведчик, целеуказатель и легкий бомбардировщик.

Мотоустановка: два 14-цилиндровых звездообразных двигателя воздушного охлаждения Гном-Ром 14N48/49, развивающих мощность по 1140 л.с. на взлете и 1035 л.с. на высоте 4800 м.

Вооружение: два неподвижных направленных вперед 7,5-мм пулемета MAC 1934 с боезапасом 500 патронов на ствол в крыльях, два 7,5-мм пулемета MAC 1934 с восемью магазинами по 100 патронов на подвижной верхней установке SAMM-AB6B и три 7,5-мм MAC 1934 М39 с запасом 500 патронов на ствол в нижней стреляющей назад качающейся установке, восемь бомб по 50 кг на двух кассетных бомбодержателях Гарди S4x50 или 32 бомбы по 10 кг на двух бомбодержателях Гарди S 16x10 внутри бомбоотсека, или две бомбы по 30 кг и 16 осветительных бомб по 10 кг на наружной подвеске под крыльями.

Летные данные: максимальная скорость 400 км/ч у земли, 530 км/ч на высоте 5200 м, максимальная крейсерская скорость 461 км/ч на высоте 4000 м, экономическая крейсерская скорость 400 км/ч на той же высоте, максимальная дальность в варианте разведчика 1650 км, с бомбовой нагрузкой 400 кг дальность 1290 км, набор высоты 8000 м за 11 мин, практический потолок 11000 м.

Веса: пустого 5600 кг, взлетный 7160 кг.

Размеры: размах 17,92 м, длина 12,23 м, высота 3,55 м, площадь крыла 38,55 м2 .
