Скейлдс Композите «АРЕС»


легкий штурмовик

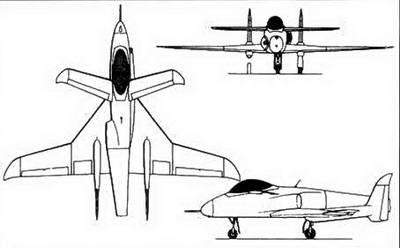

Схема легкого штурмовика «АРЕС»


В 1985 году на фирме Скейлдс Композите, возглавляемой Рутаном, началось техническое проектирование самолета «Модель 151», в дальнейшем получившего обозначение ARES (Agile Responsive Effective Support - маневренный самолет непосредственной поддержки с малым временем реакции), предназначенного для борьбы с наземными целями на поле боя, вертолетами и ДПЛА, а также патрулирования границ и участия в борьбе с наркобизнесом. В двухместном варианте самолет предназначался для передового авианаведения, а также для использования как УТС.

Рутан, верный своему принципу искать и использовать оригинальные аэродинамические компоновки, спроектировал самолет по схеме «у тка» с крылом двойной стреловидности по передней кромке и скругленными законцовками. ПГО имело обратный угол стреловидности. Особенностью конструкции была несимметричная компоновка фюзеляжа, позволяющая в максимальной степени устранить реакцию по рысканию при стрельбе из пушки, а также попадание пороховых газов в воздухозаборник двигателя. Планер был выполнен почти исключительно из композиционных материалов.

Первый полет самолета ARES состоялся 19 февраля 1990 года. Во втором полете, состоявшимся в тот же день, вышла из строя основная гидросистема. Однако аварийная система обеспечила выпуск шасси и самолет благополучно выполнил посадку. В первых двух испытательных полетах была достигнута скорость 400 км/ч, угол атаки 15° и перегрузка 2,5 g. В третьем полете, проведенном 26 февраля специально для представителей прессы, самолет летал с выпущенными шасси.

Несмотря на всемирно известное имя конструктора и хорошо «раскрученную» рекламу, ARES оказался, практически, незамеченным ВВС США, где имелись свои приоритеты. Это, вероятно, свело на нет усилия фирмы по продвижению нового штурмовика на международный рынок. Самолет остался в единственном экземпляре и к середине 1990-х годов работы по нему, очевидно, прекратились.

Конструкция. Самолет выполнен по схеме «утка» с крылом двойной стреловидности. ПГО имеет обратную стреловидность. Вертикальное оперение двухкилевое. Фюзеляж самолета смещен на 760 мм вправо относительно ДП планера.

В центральной части фюзеляжа расположен грузоотсек длиной 2,3 м, шириной 0,75 м и высотой 0,75 м, предназначенный для целевой нагрузки (в том числе для аппаратуры фоторазведки). Доступ в грузоотсек осуществляется через открывающийся люк с правой стороны фюзеляжа. Пространство отсека может быть использовано для оборудования кабины второго члена экипажа.

Планер самолета более чем на 50% по массе выполнен из углепластика. Поверхности управления и элементы конструкции вблизи пушки изготовлены из кевлара.

Система управления самолетом - полностью механическая обратимая. В корневой задней части крыла между балками и элеронами установлены большие тормозные щитки с гидроприводом.

Шасси - трехопорное, с носовым колесом. Все стойки - одноколесные. уборка шасси осуществляется за шесть секунд.

Силовая установка. Самолет оснащен одним ТРДД Пратт-Уит- ни JE15-D-5 (2 х 1340 кгс) с электронной системой регулирования подачи топлива. Двигатель устанолен под углом относительно оси фюзеляжа, его выходное устройство искривлено для выравнивая линия тяги.

Воздухозаборник расположен в верхней части по левому борту фюзеляжа, на большом удалении от дульного среза пушки, что препятствует засасыванию в двигатель пороховых газов.

Вооружение. Штурмовик оснащен встроенной пушкой Дженерал Электрик GAU-12U (25 мм, 220 снарядов), установленной с правой стороны фюзеляжа (принятая схема должна устранить реакцию самолета по рысканию или опасность помпажа двигателя при стрельбе). Кроме того, в состав вооружения могут входить две УР класса «воздух-воздух» AIM-9L «Сайдуиндер» или четыре малогабаритных УР AIM-92 «Стингер». Возможна подвеска бомб малого калибра и НАР.

Летно-технические характеристики самолета СКЕЙЛД композите «АРЕС»

РАЗМЕРЫ:

размах крыла, м 10,67

длина самолета, м 8,97

высота самолета, м 3,00

площадь крыла, мг  17,49

МАССЫ, кг.

пустого (без вооружения)  1308

максимальная взлетная:

без пушки 2179

с пушкой 2767

топлива  771

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ: максимальная скорость, км/ч 763

Таким образом в США, несмотря на почти двадцатилетние усилия ряда выдающихся конструкторов и поддержку «энтузиастов в погонах», так и не удалось создать тип легкого штурмовика, Очевидно, причины этого кроются как в традициях ВВС США, где всегда делали ставку на тяжелые многоцелевые машины, оснащенные мощным вооружением и сложным БРЭО, так и в недостаточной продуманности принципов использования такого самолета, которые опирались, в основном, на теоретический задел, оставленный еще Г. Руделем.
