МАКДОННЕЛЛ F-101 «ВУДУ»


Бомбардировщик

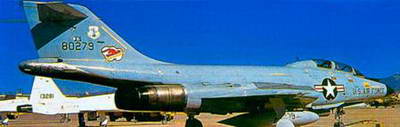

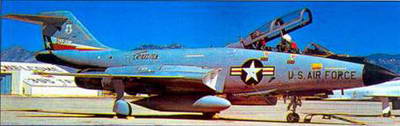

Самолет F-101F ВВС США


Один из главных создателей этого самолета, Джеймс Смит Макдоннелл - американец шотландского происхождения, выпускник Принстонского университета, летчик с общим налетом 1500 часов и инженер фирмы Гленн Мартин, в 1939 году в городе Сент-Луисе образовал собственную авиастроительную фирму. В 1941 году там была построена первая машина «мистера Мака» - двухмоторный тяжелый истребитель-перехватчик ХР-67, так и оставшийся в опытном экземпляре. В дальнейшем деятельность Д.С. Макдоннелла была связана с реактивной авиацией. 7 января 1943 году фирма приступает к проектированию первого в мире палубного реактивного истребителя FH-1 «Фантом», поднявшегося в воздух 26 января 1945 года и состоявшего на вооружении ВМС США до 1950 года (выпущено 60 машин). Следующий самолет Макдоннелла, F2H «Бэн- ши» (1947 год), также был создан для флота. Эти изящные истребители с прямым крылом серийно строились до 1953 года, всего было выпущено 895 машин, участвовавших в корейской войне 1951 - 1953 гг. и состоящих на вооружении ВМС до 1962 года. Опытный самолет Макдоннелл XF-85 «Гоблин» (1948 год) также можно назвать «палубным» истребителем, однако его «полетная палуба» находилась не на корабле, а на самолете-носителе («Гоблин» должен был совершать взлеты и посадки с бомбардировщика В-36, втягиваясь в его бомбовый отсек при помощи специальной трапеции).

1 апреля 1946 года в Сент-Луисе под руководством Макдоннелла и главного конструктора Е.М. Флеша началась работа над тяжелой «стратегической» машиной, предназначенной для эскортирования дальних бомбардировщиков, а 20 октября 1948 года шеф- пилот фирмы Макдоннелл Роберт М.Эдхолм впервые оторвал новый самолет - XF-88 «Вуду» - от земли. Вскоре к первому прототипу присоединилась вторая опытная машина.

«Вуду» был выполнен по схеме, надолго ставшей «классической» для самолетов этой фирмы (в известной степени она была повторена и на самолете Макдоннелл-Дуглас F-4 «Фантом»2). Истребитель со стреловидным (35° по 1/4 линии хорд) низкорасположенным крылом имел два двигателя Вестингауз XJ34-WE-13 с соплами, выводимыми под хвостовую часть фюзеляжа.

Летные испытания показали, что самолет не выходит на расчетную скорость, что побудило конструкторов оснастить двигатели 130- сантиметровыми форсажными камерами. Практическая дальность полета XF-88 составляла 2795 км. В ходе летных испытаний второму опытному самолету - XF-88A - удалось в пологом пикировании достичь М=1. Однако в августе 1950 года программа была свернута по финансовым соображениям, а также, очевидно, из-за отсутствия у командования ВВС США полной ясности того, нужны ли вообще дальние истребители сопровождения. В 1951 году, когда в составе стратегического авиационного командования начали появляться первые дальние реактивные бомбардировщики Боинг В-47 «Стратоджет», задание на разработку истребителя сопровождения было возобновлено.

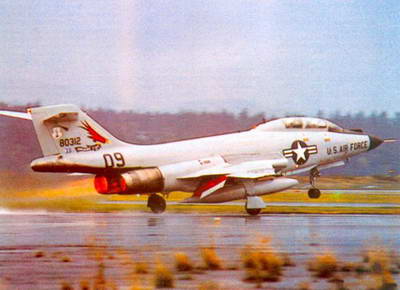

F-101 ВВС США на взлете


Новая версия «Вуду», получившая обозначения F-101A и ставшая первым самолетом знаменитой «100-й серии» (включавшей, кроме F-101, сверхзвуковые истребители 2-го поколения F- 102, F-104, F-105 и F-106), отличалась от XF-88 крылом увеличенной площади, Т-образным оперением, двигателями Пратт-Уитни J57-P-13 и увеличенной взлетной массой. 29 сентября 1954 года F- 101А совершил первый испытательный полет. Началось внедрение эскортного истребителя в серийное производство. В апреле 1957 года первые самолеты начали поступать на вооружение стратегического авиационного командования, заменяя F-84F. Однако в составе дальней авиации «Вуду» находились всего два месяца: 1 июня ВВС приняли решение о полном отказе от использования истребителей сопровождения: военные пришли к выводу о неспособности подобных самолетов защитить бомбардировщики от современных истребителей-перехватчиков. Из состава авиации стратегического авиационного командования были выведены многочисленные истребители F- 84F «Тандерстрик» и F-84E/G «Тандерджет», а фирма Макдоннелл-Дуглас начала искать своему новому самолету другую область применения.

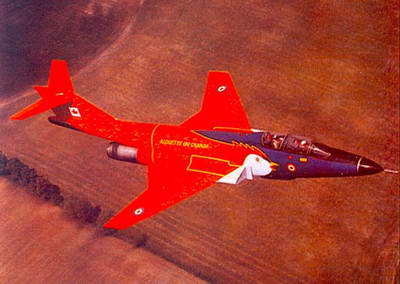

F-101B канадских ВВС


Партия из 77 F-101A, перепрофилированных в истребители-бомбардировщики, была переадресована тактическому авиационному командованию. Самолеты должны были получить на вооружение тактическую ядерную бомбу, однако летчики эскадрилий, оснащенных F-101A, так и не успели приступить к отработке применения этих боеприпасов, хотя один из истребителей-бомбардировщиков участвовал в 1957 году в испытаниях водородной бомбы в Тихом океане.

Самолет F-101A имел максимальную эксплуатационную перегрузку, ограниченную величиной 6,33, что считалось явно недостаточным для истребителя-бомбардировщика. Доработать конструкцию уже построенных самолетов не удалось и в конце 1958 года, после нахождения на вооружении всего 18 месяцев, F-101А покинули боевой строй ВВС: 50 из них передали в различные испытательные центры, а 29 переоборудовали в разведчики RF-101G.

7 июля 1958 года совершил первый полет усовершенствованный истребитель-бомбардировщик F- 101 С, имеющий более прочный планер, способный выдерживать максимальную эксплуатационную перегрузку 7,7 (пустой самолет потяжелел на 230 кг). Были доработаны и двигатели, теперь они были способны работать на форсажном режиме не шесть, а 15 минут. В состав оборудования самолета была включена система бомбометания с малых высот МА-2 LABS, в дальнейшем замененная на более точную LADD. В состав системы входил электромеха- нический вычислитель, по командам которого осуществлялся автоматический сброс боеприпаса в заданной точке после нажатия боевой кнопки в момент пересечения целью марки на стекле оптического прицела. Минимальная высота пролета самолета над целью в момент атаки составляла 50 м.

Было заказано 47 F-101C, которые в 1958 году начали поступать на вооружение американских авиационных частей в Европе и на Тайване, где они пришли на смену истребителям-бомбардировщикам F- 84F.

Самолеты предназначались для нанесения ядерных бомбовых ударов в первую очередь по аэродромам противника. С одной атомной бомбой Мк.7 массой 1688 кг, размещенной на центральном подфюзеляжном узле подвески и двумя ПТБ F-101C обладал радиусом действия до 1600 км, что позволяло ему, взлетая с аэродромов в ФРГ, достигать целей в глубине территории восточноевропейских стран.

Для действий по более отдаленным объектам, находившимся на территории Советского Союза, на полном серьезе отрабатывалась тактика применения F-101C по методу «билет в один конец», когда летчик истребителя-бомбардировщика, поразив (или не поразив) цель, должен был катапультироваться и добираться к своим самостоятельно, «партизанскими тропами». Разумеется, шансов на спасение у такого «камикадзе» практически не оставалось (антисоветское «подполье», способное оказать помощь американским летчикам на территории СССР, существовало тогда лишь в воображении сценаристов Голливуда и генералов ВВС США, которым нужно было хоть как-то обнадежить своих пилотов, готовящихся к столь рискованным действиям).

Теоретически F-101C мог нести на трех подфюзеляжных узлах подвески и обычные, неядерные бомбы, однако на практике применение такого вооружения не отрабатывалось. Действуя по целям в Восточной Европе, «Вуду» должны были выполнять маловысотной (15 м) бросок над водами Балтики, обходя с севера мощную систему ПВО, развернутую на западных границах ГДР, и поражать аэродромы противника ядерными бомбами (бомбометание предполагалось выполнять с иммельмана, что давало летчику приблизительно минуту, чтобы удалится от места взрыва на относительно безопасное расстояние). Точность бомбометания - порядка 100-200 м - была вполне достаточна для полного выведения бетонированной ВПП из строя.

Самолеты F-101C - классическое оружие «атомного апокалипсиса» - находились на вооружении до января 1966 года, после чего были заменены многоцелевыми истребителями Макдоннелл-Дуглас F 4C «Фантом»2. 32 F-101C переоборудовали в разведчики RF- 101Н.

Обладая относительно большой дальностью, высокой скоростью и большими внутренними объемами, «Вуду» представлял собой хорошую основу для создания тактического разведчика. Первый опытный самолет-разведчик YRF-101A совершил полет 30 июня 1955 года. Он был оснащен шестью фотокамерами, установленными в носовой части фюзеляжа вместо пушечного вооружения. Было выпущено два опытных самолета YRF-101A и 35 серийных разведчиков RF-101A.

В 1957 году начались испытания самолета RF-101C, имевшего более прочную конструкцию планера. Было выпущено 166 машин этого типа, использовавшиеся до 1971 года. Также, как и истребители-бомбардировщики F-101C, разведчики RF-101C могли нести на подфюзеляжном узле подвески ядерную бомбу. Самолеты RF-101G и RF- 101Н находились на вооружении частей национальной гвардии до 1972 года.

Кроме истребителей-бомбардировщиков и разведчиков, в 1959- 1961 гг. для ПВО континентальной части США строились двухместные истребители-перехватчики F-101B (ранее именовались F-109). Было выпущено 479 самолетов этого типа, состоявших на вооружении до 1980 года. Они несли две УР класса «воздух-воздух» АIМ4 «Фалкон», а также уникальное оружие - неуправляемую ракету «Джини» с ядерной боевой частью мощностью 1,5 Кг, предназначенную для поражения боевых порядков советских стратегических бомбардировщиков.

66 самолетов этого типа из состава ВВС США в 1961 году начали передаваться Канаде, где под названием CF-101B (и уже без ядерных ракет) находились на вооружении до начала 1980-х годов. В 1971-72 гг. 23 F-101B были переоборудованы в двухместные разведчики RF-101B, некоторое время использовавшиеся национальной гвардией США.

Конструкция. Самолет выполнен по нормальной аэродинамической схеме с низкорасположенным стреловидным крылом (корневая часть крыла имеет обратную стреловидность по задней кромке). В конструкции планера, выполненной, в основном, из сплавов алюминия, использованы и титановые сплавы, из которых изготовлена часть шпангоутов фюзеляжа, обшивка в зоне выхлопных струй ТРДФ, ее подкрепляющие элементы и узлы крепления крыла.

Угол стреловидности крыла по 1 /4 линии хорд - 35°, относительная толщина - 6% у корня и 4-4,5% - на концах. На верхней поверхности крыла имеются аэродинамические перегородки. Между элеронами и гондолами двигателей расположены щитки, которые могут использоваться в качестве воздушных тормозов. Обшивка крыла состоит из больших фрезерованных панелей переменной толщины с подкрепляющими элементами.


Двухместный F-101 В-МС


Фюзеляж - овального поперечного сечения. Под его центральной частью расположен тормозной щиток. В хвостовой части размещен тормозной парашют. Герметизированная кабина летчика оснащена катапультным креслом.

Оперение - стреловидное Т-образное. Стабилизатор - цельноповоротный, без руля высоты.

Основные одноколесные опоры шасси убираются в крыло и фюзеляж, а носовая двухколесная опора - в фюзеляж (поворотом вперед).

Силовая установка состоит из двух ТРДФ Пратг-Уитни J67-P-13 (2 х 6800 кгс), размещенных в нижней центральной части фюзеляжа. Воздухозаборники, расположенные в корневой части крыла - нерегулируемые, с относительно короткими воздушными каналами.

Топливные баки суммарной емкостью 9600 л размещены в фюзеляже и корневых частях крыла. Кроме того, имеются узлы подвески для трех ПТБ емкостью по 1705 л.

Целевое оборудование. Самолет оснащен РЛС МА-7 (первоначально создавалась для действий по воздушным целям, но на F-101A и F-101C использовалась как навигационная), оптическим прицелом К- 19, блоком радионавигации AN/ARN-14, автопилотом МВ-1, бомбардировочным прицелом-вычислителем МА-2 LABS или LADD, а также приемником предупреждения о радиолокационном облучении AN/ASP-54.

Вооружение. На истребителях- бомбардировщиках установлены четыре пушки Кольт-Браунинг М- 38 калибром 20 мм. Имеются три подфюзеляжных узла подвески, на которых размещается ядерная бомба М7 (центральный) и два ПТБ (крайние).

Летно-технические характеристики самолета МАКДОННЕЛЛ F-101 «ВУДУ»

РАЗМЕРЫ:

размах крыла, м 12,09

длина самолета, м 20,55

высота самолета, м 5,49

площадь крыла, л  34,19

МАССЫ, кг.

пустого самолета 11 919

максимальная взлетная 22 185

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ: максимальная скорость (М=1,51;

на высоте 10 600 м), км/ч 1618

максимальная скороподъемность, м/с 171,5

практическая дальность, км 2116


Боевое применение. В то время, как истребители-бомбардировщики F-101C несли боевое дежурство в тщательно охраняемых специальных ангарах на аэродромах Европы и Тайваня, разведывательные варианты «Вуду» активно использовались в многочисленных локальных конфликтах 1950-1960-х годов.

В октябре 1959 года, в ходе операции «Бум Таун», восемь самолетов RF-101A были переброшены из США на Тайвань. Они регулярно выполняли разведывательные полеты над территорией континентального Китая, при этом ПВО КНР удалось сбить два самолета этого типа (один из них - в марте 1965 года).

Самолеты RF-101C играли важную роль во время Карибского кризиса, разразившегося осенью 1962 года после ввода на Кубу советских ракет. «Вуду», базировавшиеся во Флориде, выполнили с 26 октября по 15 ноября 82 разведывательных полета над Кубой. Полеты осуществлялись на малой высоте, под обстрелом кубинских зенитчиков (советские войска, развернутые на Кубе, по низколетящим американским самолетам огня не открывали).

С 1958 года, еще до начала прямого американского вмешательства в конфликт, самолеты RF-101C начали привлекаться к разведывательным полетам над территорией Северного Вьетнама. Первоначально они летали над ДРВ на средних высотах. Большая скорость делала RF-101C недосягаемыми для вьетнамских истребителей МиГ-17 и зенитной артиллерии. Но появление у противника в 1965 году ЗРК С-75 вытеснило «Вуду» на малые высоты. Вскоре позиции ракетных дивизионов стали одной из основных целей для RF-101C. Так как «Буду» в «чистом» виде, без ПТБ, превосходил по скорости американские истребители F-4, F-8 и F-105 с ракетами «Сайдуиндер» на внешней подвеске, RF-101C в одиночку, без эскорта, вынуждены были действовать в глубине территории противника, подвергаясь при этом угрозе быть сбитыми перехватчиками МиГ-21, против которых имелось лишь одно средство - «делать ноги».

Приближаясь к предполагаемому району нахождения цели на малой высоте, «Вуду» «выскакивал» на высоту 3000-5000 м, оптимальную для фотографирования, лишь на короткое время (2-3 минуты).

В 1967 году RF-101C оснастили активной системой РЭБ AN/ALQ- 71, позволившей самолетам более уверенно действовать в районах, прикрытых ЗРК. Однако контейнеры с аппаратурой серьезно ухудшали аэродинамику, делая машину легкой добычей вьетнамских МиГов. Это заставило американское командование привлекать для сопровождения разведчиков, утративших свое превосходство в скорости, эскортные истребители.

В 1970 году самолеты RF-101C были заменены во Вьетнаме разведчиками RF-4C.


РИПАБЛИК F-105 « ТАНДЕРЧИФ»

Истребитель-бомбардировщик

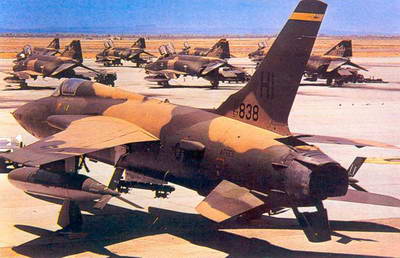

Истребитель-бомбардировщик F-105 «Тандерчиф»


«Тандерчиф» стал первым истребителем-бомбардировщиком ВВС США, который создавался специально для решения ударных задач, а не являлся развитием «истребителя широкого профиля».

Создание этого самолета началось в 1951 году, когда на Нью- Йоркской фирме «Рипаблик» по собственной инициативе, под общим руководством А. Картвели (Александра Картвелова), приступили к формированию облика перспективной машины АР-63 (Advanced Project 63), предназначенной для замены истребителя Рипаблик F-84F «Тандерстрик». Самолет, разрабатывающийся, в первую очередь, для доставки тактического ядерного оружия (при сохранении возможности ведения маневренного воздушного боя с истребителями противника), должен был обладать скоростью, соответствующей М=1,5. В течение 1951 - 1952 гг. было рассмотрено более 100 различных конфигураций новой машины. В апреле 1952 года проект АР-63 был представлен на рассмотрение ВВС США. В сентябре того же года фирма получила правительственный контракт на разработку нового истребителя- бомбардировщика F-105.

Первоначально ВВС планировали заказать 199 самолетов этого типа, однако в марте 1953 года военные несколько умерили свои аппетиты (война в Корее близилась к концу, вместе с которым надвигалось и резкое сокращение военных расходов). Заказ на первую серийную партию F-105 уменьшился до 37 ударных машин и девяти разведчиков RF-105, а в феврале 1954 года он и вовсе «ужался» до 15 самолетов.

В 1955 году проект F-105 притерпел ряд важных изменений: было решено пересмотреть состав БРЭО, а также заменить ТРДФ Ал- лисон J57-P-25 на более мощный Пратт-Уитни J75 (на первых опытных самолетах YF-105A, уже находившихся в постройке, было решено оставить старый двигатель).

В начале 1955 года начались работы по сборке двух «демонстрационных» самолетов YF-105A и четырех YF-105B, шести опытных истребителей-бомбардировщиков F-105B и трех опытных разведчиков RF-105B. Первый полет самолета YF-105A, пилотировавшегося летчиком-испытателем фирмы Расселом М. Розом, состоялся 22 октября 1955 года на авиабазе ВВС Эдварде (Калифорния). Второй самолет взлетел 28 января 1956 года.

В ходе испытаний выяснилось, что YF-105 неспособен выйти на заявленные характеристики. Потребовались серьезные доработки, к которым были привлечены ведущие специалисты N АСА. В результате было решено применить «правило площадей», изменить конструкцию воздухозаборников и внести ряд других, менее существенных изменений. Первый модернизированный самолет YF- 105В, снабженный новым двигателем J75-P-3 (1 х 9500 кгс), поднялся в воздух 26 мая 1956 года".

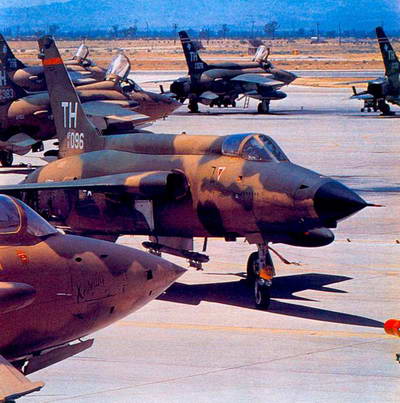

F-105 «Тандерчиф».

На заднем плане - самолеты F-4-Фантом»

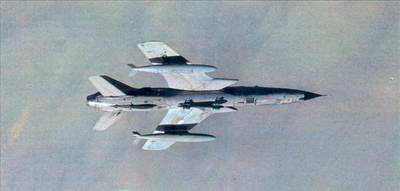

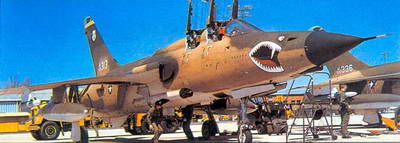

Противорадиолокационный самолет F-105G-1


В марте 1956 года, не дожидаясь завершения испытаний, ВВС заказали первую серийную партию - 65 истребителей-бомбардировщиков F-105B, получивших название «Тандерчиф», а также 17 разведчиков RF-105B. Машины первой серии имели упрощенный состав бортового оборудования - отсутствовала БРЛС, навигационный вычислитель, автопилот.

В 1959 году первые «Тандерчифы» начали поступать в строевые части ВВС США. Однако их освоение шло крайне медленно. Сказывалась высокая сложность машины (несмотря на упрощенный, по сравнению со «штатным» состав БРЭО) и недоведенность конструкции. Один час полетного времени требовал 150 человеко/часов работы наземного персонала. Кроме того, возникали проблемы с поставками запчастей. К началу 1960-х годов «Тандерчиф» был, пожалуй, наименее популярным из самолетов «сотой серии» (справедливости ради следует отметить, что и к его российскому аналогу - истребителю-бомбардировщику Су-7Б, начавшему к тому времени поступать на вооружение, также не ощущалось особой любви по примерно тем же причинам). В 1964 году самолеты F-105B были переданы национальной гвардии США, где состояли на вооружении до 1971 года, когда их заменили на F-105D.

9 июня 1959 года начались летные испытания новой модификации истребителя-бомбардировщика - F-105D, оснащенной полным комплектом БРЭО. В носовой частии самолета под более просторным радиопрозрачным обтекателем размещалась антенна радиолокационной станции Дженерал Электрик AN/AGS-19 диаметром 380 мм. Самолет получил усовершенствованный двигатель J75-P-19W, имевший режим впрыска воды, что позволило довести тягу на режиме «полный форсаж» до 11975 кгс. В кабине самолета установили приборы с т. н. ленточными шкалами (показания снимались не с традиционных круглых «циферблатов», а с вертикальных шкал-лент). Специалисты в области авиационной медицины полагали, что подобные приборы будут легче «читаться» летчиком, кроме того, они были более компактны, чем круглые индикаторы. Однако ожидания не оправдались и увлечение ленточными шкалами прекратилось как в США, так и за рубежом, в середине 1960-х.

Так как взлетная масса F-105D значительно возросла по сравнению с самолетом предшествующей модификации, на истребителе- бомбардировщике пришлось установить более прочные основные опоры шасси, а также более мощные тормоза. В комплект вооружения F-105D были включены УР класса «воздух-поверхность» AGM-12B «Булпап», имеющие радиокомандное наведение (летчик управлял полетом ракет при помощи кнюппеля на РУС).

В 1961 годы самолеты новой модификации начали поступать в строевые части ВВС, а в декабре того же года первые усовершенствованные «Тандерчифы» появились и на европейских авиабазах. Первоначально самолеты, как и F-101C, ориентировались, преимущество, на доставку ядерного оружия. Они несли боевое дежурство в специально оборудованных ангарах с подвешенной ядерной бомбой (самолеты могли нести боеприпасы B28RE мощностью 350 Кт, В43-1 (1 Мт) или В57 (520 Кт). В дальнейшем, в связи с изменением взглядов на ведение «большой» войны в Европе, «Тандерчифы» были доработаны под усиленное неядерное вооружение. Теперь они могли подвешивать на четырех подкрыльевых узлах до 16 ФАБ калибром 340 кг. В октябре 1962 года первые «Тандерчифы» поступили на вооружение и американских частей, дислоцированных в Азии. В Южной Корее они пришли на смену истребителям- бомбардировщикам F-100 «Супер Сейбр».

Уже в ходе серийного производства истребители-бомбардировщики F-105D начали оснащать съемной штангой системы дозаправки топливом в полете. Отработка этой системы осуществлялась на третьем опытном самолете YF-105B, оборудованном штангой, и на втором YF-105A, использовавшемся в роли танкера.

Первоначально предполагалось заказать 1500 F-105D, однако реализовать эти планы помешало появление самолета Макдоннелл- Дуглас, который был признан ВВС США более перспективный машиной. В результате заказ на F-105D был сокращен вдвое, до 753 машин. В 1962 году он был вновь пересмотрен: теперь вместо последних 143 одноместных истребителей-бомбардировщиков ВВС решили закупить такое же число двухместных самолетов F-105F.

Последний серийный F-105D был выкачен из ворот сборочного цеха в зимой 1964 года. Именно эти машины взяли на себя основную тяжесть ведения ударных операций ВВС против Северного Вьетнама.

«Тандерчиф», как и другие одноместные боевые самолеты, должен был иметь двухместный учебно-боевой вариант. Первоначально «спарка» F-105C разрабатывалась на базе самолета F-105D. Однако в дальнейшем было решено создавать УТС на основе более перспективного F-105D. Самолет, получивший обозначение F- 105F, имел фюзеляж, удлиненный на 790 мм. Его масса возросла на 680 кг. Для постройки первого опытного F-105F уже началась заготовка металла, однако в 1959 года работы были прекращены по финансовым соображениям: все средства были брошены на программу F-105D. Но в мае 1962 года работы по «спарке» возобновились и 11 июня 1963 года двухместный F-105F совершил первый полет. Серийное производство 143 учебно-боевых самолетов началось в 1963-м и завершилось в 1965 году, уже в разгар вьетнамской войны.

В 1969-1971 гг. 30 самолетов F-105D получили дополнительное навигационное оборудование, размещенное в специальном гаргроте увеличенных размеров, расположенном за кабиной. Появление на вооружение ПВО ДРВ советских мобильных ЗРК С-75 потребовало от ВВС США срочно найти средства противодействия этому оружию. В качестве одной из мер по борьбе с ракетами было решено использовать специально переоборудованные в «охотники за ЗРК» двухместные самолеты F-105F, получившие название «Уайлд Уиззл» (Дикая ласка). В состав БРЭО была включена станция радиоэлектронной разведки AN/APR-45, служащая для обнаружения излучения РЛС управления огнем ЗРК, а также станция AN/APR-26 для оповещения о пуске по самолету зенитной ракеты. Вооружение F-105F было дополнено ракетами AGM-45 «Шрайк», самонаводящимися на излучающие антенны РЛС противника. В дальнейшем самолеты получили подвесные контейнеры со станцией РЭП QRC-126, ставящей помехи системам командного наведения истребителей-перехватчиков противника.


Самолет F-105

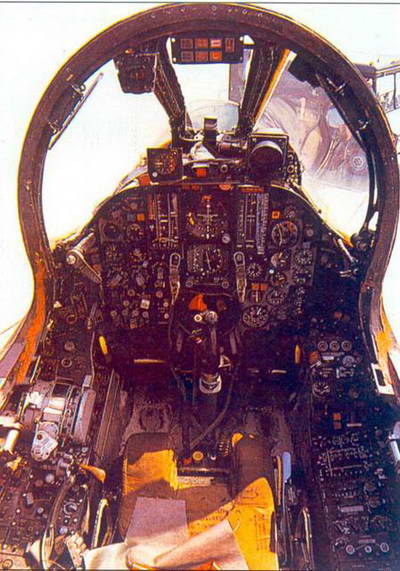

Кабина самолета F-105


В 1967-1971 гг. 60 самолетов F- 105F были доработаны в вариант F-105G, несущий контейнеры с более совершенными станциями постановки активных помех AN/ /ALQ-105 и оснащенный мощными противорадиолокационными ракетами «Стандарт»АРМ.

Последний истребитель-бомбардировщик F-105D был снят с вооружения ВВС США 25 февраля 1984, а последний «противорадиолокационный» F-105G - 12 июля 1980 года. В частях национальной гвардии их эксплуатация завершилась в 1984 году.

Конструкция. Самолет выполнен по нормальной аэродинамической схеме со среднерасположенным стреловидным крылом.

Фюзеляж имеет относительно большое удлинение (10) и выполнен по правилам площадей. Технологически он разделен на три части.

Крыло самолета имеет стреловидность 45° по 1 / 4 хорд. Оно расположено несколько выше средней линии фюзеляжа. Относительная толщина профиля у корня и в средней части крыла составляет 4%. Крыло имеет коническую крутку, затягивающую начало концевых срывов до больших углов атаки.

Механизация крыла представлена отклоняемыми носками на передней кромке, а также щелевыми закрылками большой площади (6,57 м2 ).

Поперечное управление самолетом осуществляется посредством небольших элеронов, расположенных на концевых частях крыла, а также пяти секций интерцепторов на каждой консоли.

Горизонтальное оперение - стреловидное низкорасположенное цельноворотное. Стреловидный киль (41° по 1 /4 линии хорд) имеет сравнительно большое удлинение, что позволило увеличить его площадь, находящуюся в невозмущенном потоке. Руль направления снабжен весовой компенсацией и имеет демпфер. Имеется сравнительно небольшой (1 м 2 ) подфюзеляжный гребень.

Шасси - трехопорное, все опоры - одноколесные, с пневматиками высокого давления, не допускающими возможность использования самолета с грунтовых аэродромов. Имеется тормозной парашют и аварийный тормозной гак.

Силовая установка. Самолеты F-105D, F-105F и F-105G оснащены одним ТРДФ Пратт-Уитни J75-P- -10/19W (1 х 11000 кгс без впрыска воды и 1 х 11975 кгс и без впрыска). На двигателе применен впрыск воды в компрессор, что увеличивает взлетную тягу на 975 кгс в течение 1 минуты. Удельный расход топлива на бесфорсажном режиме составляет 0,79 кг/ (кгс-ч) и 2,2 кг/ (кгс-с) на форсаже.

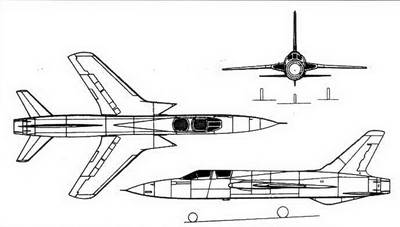

Схема истребителя-бомбардировщика F-105F «Тандерчиф»


В верхней части фюзеляжа, над воздушным каналом и двигателем, размещены мягкие топливные баки общей емкостью 2915 л. В гру- зоотсеке вместо вооружения может устанавливаться дополнительный бак на 1477 л, под фюзеляжем подвешивается ПТБ на 2840 л, а под крылом - два ПТБ на 1705 л.

В корневой части крыла расположены воздухозаборники, конструкция которых разработана английской фирмой Ферри. Они имеют острые, выступающие вперед внешние кромки, образующие косой скачок уплотнения, в котором создается 5% сжатие. Основное сжатие происходит за счет внутреннего прямого скачка. Внутри воздухозаборника имеется подвижный клин.

Общесамолетные системы. Гидросистема с рабочим давлением 210 кгс/ см 2 состоит из двух независимых подсистем, которые питаются насосами, приводимыми от двигателя самолета. В аварийных ситуациях используется выпускающаяся в поток воздушная ветрянка, обеспечивающая работу аварийного гидронасоса и генератора.

Источниками элетропитания на самолете являются генераторы переменного тока. Потребители постоянного тока питаются через выпрямители.

Целевое оборудование. Самолет F-105D снабжен доплеровской навигационной системой AN/ARN-131 с аналоговым навигационным вычислителем. Навигационный автомат непрерывно выдает координаты самолета, путевую скорость, пройденный путь и расстояние до очередного пункта поворота маршрута, а также направление и скорость ветра. Эти данные вводятся в автопилот, а также на пилотажно-навигационные приборы в кабине летчика. Максимальная навигационная ошибка системы - 0,5% дальности. Имеется также приемник радионавигационной системы TACAN и автоматический радиопеленгатор.

Система управления огнем NASARR R-14A включает БРЛС AN/AGC-19, работающую в 3-см диапазоне. Радиолокационное изображение местности выводится на электронно-лучевой индикатор в кабине. Станция позволяет обнаруживать крупные радиолокацинно контрастные наземные цели, а также корректировать доплеровскую навигационную систему. Кроме того, станция может определять наклонную дальность до цели, обнаруживать препятствия по курсу при полете на малой высоте, а также осуществлять прицеливание в воздушном бою.

Бомбардировочный прицел- вычислитель Дженерал Электрик «Тандерстрик», связанный с навигационным автоматом, обеспечивает автоматическое бомбометание вслепую с горизонтального полета, с кабрирования и «через плечо».

На самолете F-105G установлен прицел-вычислитель «Тандерстрик»2, обеспечивающий более высокую точность бомбометания.

Вооружение. Самолет оснащен встроеной шестиствольной пушкой «Вулкан»М61 (20 мм) с боекомплектом 1029 снарядов.

В центральной части фюзеляжа имеется грузоотсек длиной 4,5 м, в котором может размещаться ядерная бомба или топливный бак. Створки грузоотсека спроектированы с учетом возможности подвески на них дополнительного пилона (в случае, если в отсеке установлен несбрасываемый топливный бак). На четырех подкрыльевых узлах подвески могут размещаться свободнопадающие бомбы, напалмовые баки, четыре УР AGM-12B или AGM-12C «Булпап» с радиокомандным наведением, до четырех ракет класса «воздух-воздух» AIM-9 «Сайдуиндер» и противорадиолокационные ракеты AGM-45 «Шрайк». Максимальная масса боевой нагрузки - 5500 кг.

Летно-технические характеристики самолета РИПАБЛИК F-105 «ТАНДЕРЧИФ»

РАЗМЕРЫ:

размах крыла, м 10,64

длина самолета (с ПВД), м 19,63

высота самолета, м 6,00

площадь крыла, мг  35,77

МАССЫ, кг.

нормальная взлетная 16 165

максимальная взлетная 23 967

масса пустого самолета 12 181

ЛЕТНЫЕ ХАРАКТЕРИСТИКИ:

максимальная скорость, км/ч 2200

максимальная скорость

у земли, км/ч 1345

практический потолок, м 15 120

максимальная скороподъемность, м/с 137

практическая дальность полета, км. у земли с одной атомной бомбой (1000 кг) в грузоотсеке и без ПТБ 500

у земли с атомной бомбой на внешней подвеске и топливным

баком в грузоотсеке 630

перегоночная дальность, км 3550

длина разбега, км 1300

длина пробега, км 1150

максимальная эксплуатационная перегрузка, д 7,33


Боевое применение.

Истребители-бомбардировщики F-105D были вовлечены в боевые действия против ДРВ в августе 1964 года, через несколько дней после «Тонкинского инциндента», когда США вступили в прямое военное противоборство с Северным Вьетнамом. Четыре самолета этого типа были перебазированы в Таиланд, на авиабазу Корат, откуда приступили к нанесению ударов по объектам на территории Лаоса. В дальнейшем число истребителей-бомбардировщиков на ТВД постоянно - возрастало. Их вооружение первоначально состояло лишь из 340-килограммовых бомб и пушки «Вулкан». Однако уже 13 января 1965 года, когда 16 «Тандерчифов» нанесли удар по мосту Бан Кен, часть самолетов, помимо бомб, несла и УР «Булпап». В этот день был потерян первый «Тандерчиф», сбитый 37-мм зенитной артиллерией.

В дальнейшем потери F-105 постоянно росли. В период с января 1965 по ноябрь 1968 года было потеряно не менее 350 самолетов этого типа. На 1966 год пришлось 126 сбитых «Тандерчифов». Во Вьетнам, на «боевую обкатку» направлялись авиачасти из Западной Европы, оснащенный «Тандерчифами». При этом на самолетах производились доработки, на них устанавливались дополнительные средства РЭБ.

В 1968 году было принято решение о передаче самолетов «Тандерчиф» национальной гвардии США и о замене их в строевых частях ВВС многоцелевыми истребителями F-4 «Фантом»2. В ноябре 1970 года истребители-бомбардировщики F-105D покинули Вьетнам.

В целом, опыт боевого применения самолетов F-105 в Юго-Восточной Азии продемонстрировал их низкую боевую живучесть.

26 апреля 1967 года началось использование против северовьетнамских ЗРК противорадиолокационных самолетов F-105F «Уайлд Уиззл», а 1971 году - модернизированных F-105G.
