Глава VIII. Назад в будущее?

В настоящее время развитие отечественных танков идет по пути наращивания их массы без изменения двигателя и конструкции ходовой части… Это приводит к тому, что ходовая часть и подвеска отечественных танков являются перегруженными и склонными к выходу из строя во время их боевой эксплоатации…

(С.А. Гинзбург «О новых типах иностранных танков». 1936 г.)

8.1. Опять – двадцать шесть!

Уже в начале 1936 г. практически всем танкостроителям стало ясно, что концепция перевода танков на колесно-гусеничный ход себя не оправдывает. Что «единый» танк Т-46 получается слишком сложным и дорогим и потому он, скорее всего, не оправдает возложенных на него надежд, а комплектовать механизированные корпуса и танковые батальоны стрелковых дивизий было чем-то нужно, и срочно.

Поэтому свернутые было работы по дальнейшему совершенствованию танков Т-26 и БТ были продолжены.

Завод № 174 им. Ворошилова продолжил выпускать старые, хорошо освоенные Т-26, которые удалось сделать еще более дешевыми. а КБ завода № 174 занялось реализацией мер по совершенствованию их боевых характеристик. К таковым относились:

1. Увеличение проходимости танка путем установки в него более мощного двигателя (150-200 л.с.). Предпочтение – двигатель дизеля как менее пожароопасный в эксплуатации.

2. Поднятие среднетехнической скорости движения путем совершенствования КПП и бортовых передач.

3. Доведение запаса хода танка не менее чем до 250-300 км.

4. Совершенствование броневой защиты танка, поднятие толщины бортовой брони до 20-22 мм, установка броневых листов под углом, введение конической башни.

Именно в этом направлении и велись работы по улучшению танка Т-26 в 1936-1937 гг.

Но начавшийся 1937 г. характеризовался большим числом процессов по разоблачению действительных и мнимых вредителей и шпионов. Поэтому все, на что в прежнее время уходил месяц, теперь растягивалось на два-три, и не было уверенности в завтрашнем дне. Новые разработки пробуксовывали.

Однако еще в 1935-1936 гг. некоторые работы в первом приближении были закончены. В конце 1935 г. была разработана установка дополнительного бензобака, что позволило на серийном образце в 1937 г. поднять запас хода до 240 км.

Была также изменена вся схема бензопитания, сэкономившая некоторое количество дефицитных медных и резиновых трубок. В том же 1937 г. были разработаны бакелитовые бензобаки не только более дешевые. но и более легкие и простые в уходе, а главное – меньше боящиеся прострела пулей (пробоины небольшого диаметра, как правило, самозатягивались).

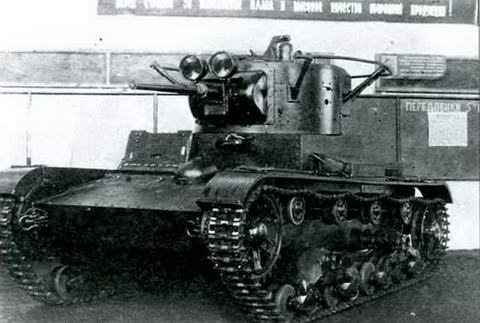

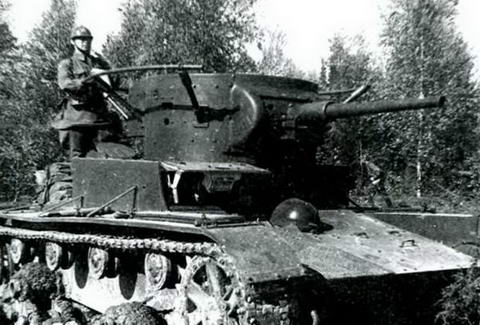

Танк Т-26 выпуска 1936 г. со сварным корпусом и штампованным щитком (маской) башни.

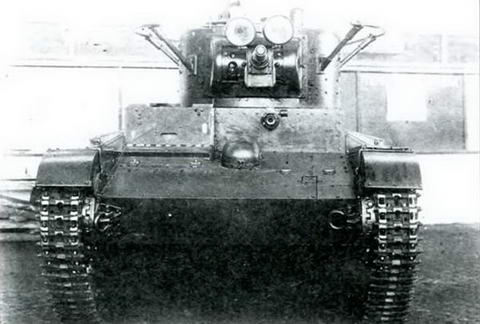

Танк Т-26 выпуска 1936 г. спереди.


Корпус танка, первоначально клепаный, с 1935-1936 гг. начат изготавливаться с применением электросварки, причем качество сварных соединений Т-26 было много лучше таковых же на танках БТ и Т-38.

В конце 1935 г. в кормовой части башни Т-26 стали устанавливать шаровую установку с пулеметом ДТ (который тогда именовался «Ворошиловским»»). Тогда же часть пулеметов ДТ начали оборудовать оптическим прицелом с 2,5-кратным увеличением.

В феврале 1936 г. прошла испытания установка для обороны танка от атакующих самолетов. Установка была разработана в конце 1935 г. на опытном заводе № 185 и представляла собой «шкворневую лапу с захватом для пулемета Дегтярева». Однако будучи изготовлена малой серией, установка по опыту эксплуатации в войсках была сочтена неудобной и снята с производства, а ей на смену пришла вращающаяся турель типа Г1 -40, принятая на вооружение в 1937 г. Доработка турели в 1938 г. привела к рождению турели 56-У-322 (П-40-УМ).

В 1935 г. наконец-то удалось освоить изготовление штампованной маски пушки, которая была запущена в производство. Однако еще некоторое время сварные маски вы пускались параллельно со штампованными, так как производительность штампа первое время была недостаточной.

В том же 1935 г. на танки Т-26 стали устанавливать две мощные фары-прожектора для ночной стрельбы (так называемые фары боевого света). Они крепились на маске орудия и размещались непосредственно над стволом пушки. Установка этих фар на Т-26 велась из расчета на каждый пятый танк вплоть до осени 1939 г.. причем их конструкция и крепление к маске орудия несколько отличались у танков выпуска 1935-1936 гг. и 1936-1939 гг.

Изменения затронули ходовую часть Т-26. Поскольку резиновые бандажи опорных катков не выдерживали нагрузок, приходящихся на них в условиях нашего бездорожья, был введен новый съемный бандаж опорного катка со шпильками. Теперь при выходе катка из строя его можно было не менять целиком, а лишь отремонтировать, заменив вышедшую из строя грузо- шину, которые теперь прессовались из синтетического каучука – неопрена. Была изменена конструкция натяжного механизма гусеничных цепей, начато изготовление траков горячей штамповкой, в результате чего их прочность значительно поднялась и главное – успешно закончились опыты по закалке гусеничных пальцев токами высокой частоты (ТВЧ).

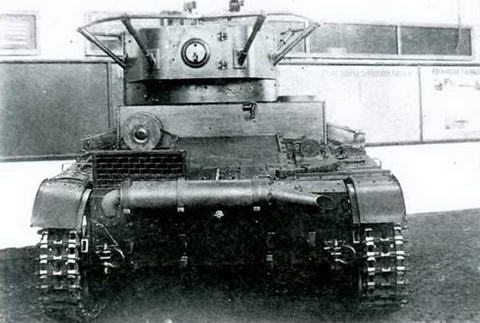

Танк Т-26 выпуска 1936 г. сзади.

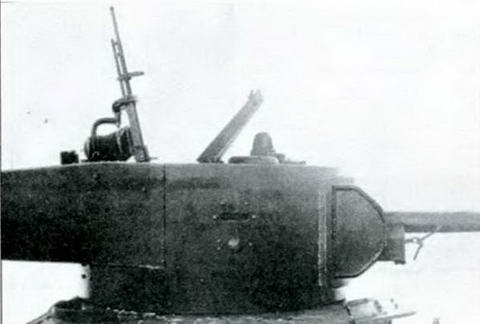

Шкворневая установка зенитного пулемета на башне Т-26, 1936 г.


Результаты ошеломили. Пальцы получились что надо – абсолютно твердые на поверхности и вязкие в толще, не хуже, чем лучшие образцы британских и немецких, что были в распоряжении УММ. Проведенные испытания окрыляли. Опытный танк со штампованными траками и пальцами, закаленными ТВЧ. прошел больше 200 км и не испытал ни одной поломки траков, ни одного обрыва пальцев!!! Две поломки кареток, обрыв коренной рессоры подвески, а гусеничные цепи целы! Результат казался невероятным.

Беда пришла неожиданно, причем откуда ее никто не ждал. Из-за того, что разработка дизель-мотора ДТ-26 мощностью 95 л.с. была отменена в 1933 г. в пользу дизеля ДМТ-4 мощностью 200 л.с. для танка Т-46. а имевшийся бензомотор стал слабым, было принято решение о проведении форсирования существующего двигателя до мощности 105 л.с. Двигательный отдел завода № 174 проделал такую работу, и танк, оснащенный более мощным бензомотором, в 1937 г. пошел в войска. И луг случилось то, что новые танки стали массово выходить из строя. У них вдруг пошел массовый обрыв клапанов при движении под нагрузкой.

Это привело к началу разборок и остановке выпуска Т-26 сроком на месяц. «Следственные мероприятия» прошлись широким фронтом как по заводу, так и по КБ. Были отстранены от работ и арестованы многие конструкторы, но в результате выяснилось, что виной массового обрыва клапанов была поставка несортового материала и потому вскоре производство Т-26 было возобновлено, правда в прежней комплектации (с прежним двигателем).

Если рождение Т-26 сразу поставило его в особые условия – наиболее сильного среди танков малой массы, то уже в 1936 г. положение изменилось. В разных странах появились модели сходной боевой массы (до 10 т), имевшие сравнительную подвижность при сходной или лучшей броневой защите, хотя и при несколько более слабом вооружении. Наиболее интересными с точки зрения советских специалистов стали чехословацкие танки «Lt. vz. 34», «S-IIа», японский «Ха-Го», французские R 35, Н 35, FCM 36.

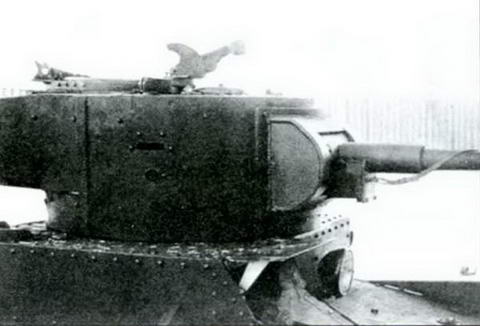

Турель П-40 на башне танка Т-26, 1936 г.


Танк Т-26 выпуска 1936 г. со сварным корпусом и штампованным щитком (маской) башни на учениях. 1937 г.


В справке, подготовленной в мае 1936 г. С. Гинзбургом для начальника УММ, в частности, значилось: «В настоящее время лучшие иностранные танки по всем характеристикам, кроме вооружения, обгоняют отечественные образцы, являющиеся развитием конструкции, разработанных шесть-семь лет назад… Наибольший интерес для отечественного танкостроения представляют танки «Шкода», имеющие чрезвычайно мягкий ход, французские «Форж и Шантье обр. 1936 г.», как имеющие корпус из толстых броневых листов, соединенных сваркой, а также танки «Рено обр. 1935г.», использующие броневое литье…»

Хоть справка была посвящена только обзору новых образцов иностранных танков, в ней были также мысли и об отечественных боевых машинах: «В настоящее время развитие отечественных танков идет по пути наращивания их массы без изменения двигателя и конструкции ходовой части… Это приводит к тому, что ходовая часть и подвеска отечественных танков являются перегруженными и склонными к выходу из строя во время их боевой эксплоатации…» Уже в сентябре 1936 г. С. Гинзбург обращается с эскизным проектом принципиально нового танка сопровождения непосредственно в НКВМД.

Проект был очень интересен и, несомненно, заслуживает отдельного и по возможности более подробного описания, но ему не место в данной главе. Мы же пока констатируем, что несмотря на планы конструкторских работ предполагавшие в 1937 г. изготовить и испытать опытный образец нового танка усиленной защиты с наклонной броней подбашенной коробки и конической башней, распоряжением М. Тухачевского главный конструктор Т-26 С. Гинзбург был отстранен от работ в конце 1936 г., а принципиально новый танк с наклонной броней и конической башней построен в 1937 г. не был.

Мы не будем искать правых виноватых в этом вопросе. Сегодня нам важно понять лишь, что к началу 1937 г., по мнению большинства отечественных конструкторов, Т-26 себя исчерпал и назрела его замена принципиально новой машиной.


Танк БТ со штампованным вариантом башни А-43 (кинокадр), 1932 г.


8.2. Этюды с «трехдюймовкой»

Еще в 1932 г., когда обсуждался вопрос организации производства танков БТ и Т-26, поднимался вопрос об усилении вооружения части танков путем установки на них пушки калибра 76-мм. Но такое усиление требовало создания более просторной башни, что сделать на существующих корпусах указанных танков было невозможно. Против изменения конструкции корпуса возражал Комитет обороны (КО).

Свой путь предлагал изобретатель Н. Дыренков, который осенью 1931 г. выполнил проект танка Д-38, представлявший собой танк «Кристи» с 37-мм пушкой в башне и 76-мм пушкой в корпусе, а также разработал большую башню для 76-мм пушки в Т-26. Специальная комиссия «по проверке расчетов и оценки конструкций Д-4, Д-5 и Д-38» сочла его решения неоправданными и работы по ним предписала прекратить. Но в декабре 1931 г. начальник НКТ УММ послал Н. Дыренкову письмо следующего содержания:

« Toв ДЫРЕНКОВУ И .Т.К. …декабря 1931г.

Согласно решения НТК от 21/10 с.г. и Вашему пожеланию продолжить работы над усилением вооружения гусенично-колесных танков типа КРИСТИ путем установки в них 76-мм пушки. НТК поручает Вам завершить проэкт большой башни танка Д-38 второго варианта/с пушкой 76 м/м/, при условии ее установки на корпусе танка «БТ-КРИСТИ» без переделок последнего с исключением второй огневой точки в корпусе.

Эскизный проэкт большой башенной установки Д38 согласовать с КБ-3 ОРПО не позднее 10/2 с.г.

ПРЕДСЕДАТЕЛЬ НТК УММ РККА /Лебедев/»

Таким образом, Н. Дыренкову давалась «зеленая улица» в создании танка, с корпусом БТ и большой башней, вооруженной 76-мм пушкой. Одновременно такую же башню Н. Дыренков взялся изготовить и для танка Т-26.

Между собой две разрабатываемые башни отличались технологией изготовления. Башня для танка БТ изготавливалась сварно-штампо – ванной конструкции, а для Т-26 – сварной из плоских листов.

Штампованная башня была изготовлена раньше и, будучи установленная на танк БТ-2, уже в марте 1932 г. подверглась испытаниям возкой и стрельбой. Но из-за большого отката и чрезмерной реакции на погон испытания пришлось прекратить «вплоть до готовности новой 76-мм танковой пушки укороченного отката». Вместо запланированных на испытаниях 200 выстрелов было сделано лишь 50. Испытания же «улучшенной сварной башни», получившей индекс А-43, на танке Т-26 проходили в НИАП с 26 ноября по 5 декабря 1932 г. Обе башни были установлены на несколько переработанный корпус танков соответственно БТ и Т-26. Большой размер круга обслуживания (погона) башни заставил нарас- тить длину подбашенного листа указанных танков назад, что привело к установке их кормового листа под большим наклоном.

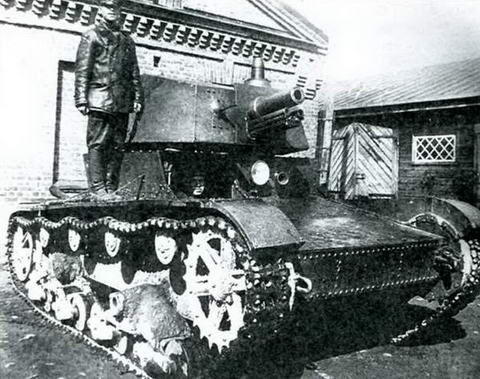

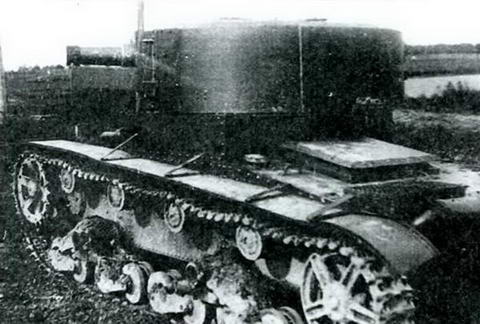

Артиллерийский танк Т-26-4, 1934 г.


Танк Т-26 со сварной башней А-43 Н.Дыренкова, 1932 г.


Было выявлено большое количество недостатков как в конструкции самих башен, так и в конструкции пушки. Неудачный погон заставлял прикладывать на маховик поворотного механизма чрезмерные усилия, особенно при страгивают башни с места. Полковую пушку установить в башню не представлялось возможным из-за чрезмерной длины отката (до 900 мм). Уменьшить откат путем применения дульного тормоза АНИИ не разрешил. Поэтому башня А-43 испытывалась с пушкой «Гарфорда».

Только в начале 1933 г. в башне А-43 была смонтирована новая 76- мм пушка КТ обр. 1927/32 гг., представлявшая собой ту же «полковушку» с уменьшенной до 500 мм длиной отката. Конструкция башни была немного изменена, но кардиналь ных улучшений все же не последовало. Особенно угнетала теснота в боевом отделении. Так, при производстве выстрела заряжающему (он также – пулеметчик) приходилось буквально вжиматься в правую стенку башни и, «прерывая всякую возможность ведения стрельбы из пулемета», прижимать к себе левую руку (чтобы его не ударило откатывающейся казенной частью). «Механизированный» спуск давал частые отказы, а производить выстрел со шнура в такой тесноте было невозможно. Угол обстрела из башенного пулемета был никуда не годным. Обзор – крайне ограниченным. Отсутствие вентиляции могло привести к угару экипажа при ведении огня с закрытыми кормовыми дверьми башни. По окончании этих испытаний башня была забракована УММ.

Однако от идеи установки в легкий танк 76-мм пушки все-таки не отказались. Еще в ходе испытаний башни Дыренкова, когда выяснились ее основные недостатки, проектирование новой башни под 76- мм пушку КТ обр. 1927/32 гг. поручили КБ завода им. Ворошилова. Новая башня была показана представителям АНИИ и УММ в ноябре-декабре 1932 г. и была в целом одобрена. Установка 76-мм пушки КТ обр. 1927/32 гг. в новой увеличенной башне танка Т-26 получала индекс КТ-26. На 1933 г. последовал заказ на 5 танков Т-26-КТ (то есть оснащенных новой башней), чуть позднее названных Т-26-4, три из которых должны были быть вооружены пушкой КТ, а два – новой 76- мм пушкой ПС-3.

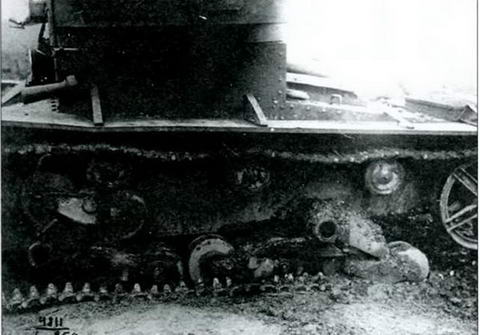

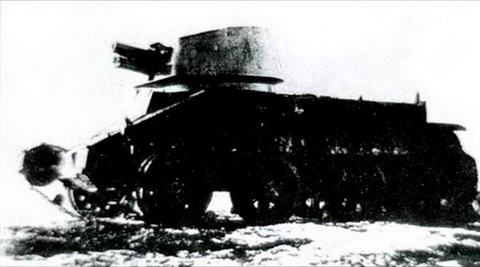

Разрушение ходовой части Т-26-4 после стрельбы из пушки ПС-3, октябрь 1933 г.

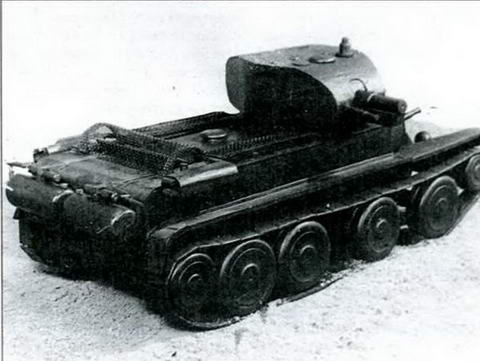

Модель танка БТ-7, вид сзади. 1934 г.


Пушка ПС-3 испытывалась в Т-26-4 в октябре 1933 г. В конструкции орудийной установки имелось много технических новшеств для отечественного танкостроения: ножной спуск, крепление по-походному, «двойная оптика», подъемный механизм со сдающим звеном и т.д. Кроме того, конструктор орудия П. Сячинтов предложил разработать для своей пушки спаренную установку пулемета и новый широкоугольный оптический прицел. Но УММ отказалось от спарки для орудий калибра выше 45-мм (кстати, этот отказ просуществовал фактически до появления танков СМК, Т-100 и KB), а остальные предложения были оставлены без внимания. Испытания ПС-3 в танке Т-26-4 привели к многочисленным поломкам танка: деформации погона, поломке рессор, прогибу крыши танка. Танк был выведен из строя, и для него требовался большой ремонт.

Несмотря на решение о производстве пробной серии танков Т-26-4, долгое время этот заказ не выполнялся, т.к. к изготовленным башням с орудиями УММ в 1933 г. не поставил ходовых частей, а единственный испытанный на НИБТполигоне танк с башней из некондиционной брони простоял сломанным до 1934 г.

Но в сентябре 1934 г. заказ на Т- 26-4 был наконец выполнен, и пять машин, вооруженных орудиями КТ, поступили в войска, где в ходе учений 19 сентября произошел прорыв газов через затвор в боевое отделение вследствие разрушения гильзы. Этот дефект орудия и гильзы никак не был связан с новой башней, но репутация последней (равно как и танка в целом) была несколько подмочена. Заказ на изготовление 50 шт. Т-26-4 на 1935 г. был отменен, и танк начал уступать дорогу безбашенному «артиллерийскому танку» АТ-1.

Башня же танка Т-26-4 была адаптирована для применения в колесно-гусеничном танке Т-29.

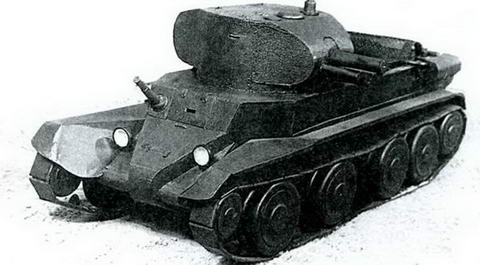

Модель танка БТ-7, 1934 г.


8.3. От пяти до семи…

Тем временем «артиллерийский» вариант танка БТ жил своей жизнью. Неудачные испытания танка типа Д-38 и острое желание военных иметь танки «артиллерийского сопровождения» в мехчастях привели к тому, что в 1933 г. УММ РККА согласилось с доводами Т-2 О ХПЗ по частичному изменению конструкции корпуса для возможности установки башни как с 45-мм, так и с 76-мм пушкой. И вскоре харьковчане предложили приемлемое решение – изменить только носовую часть корпуса, оставив моторно- трансмиссионное отделение прежним. 28 января 1933 г. УММ РККА и ХПЗ подписали договор на проектирование и изготовление танка БТ с усиленным до 76,2-мм артиллерийским вооружением, увеличенной башней и измененной конструкцией только носовой части машины.

В июне 1933 г. в распоряжение 3-го управления УМ М от имени дирекции ХПЗ были направлены фотоснимки модели нового танка БТ с 76,2-мм пушкой. Зам. начальника УММ Г. Бокис просил срочно прислать на рассмотрение весь проект, но ничего кроме эскизной проработки Т-2-О в срок представить не смог. Проектирование и изготовление опытной серии затягивалось. Лишь в декабре 1933 г. проект улучшенного танка БТ с 76-мм пушкой был рассмотрен руководством 3-го управления (НТК) УММ РККА. Проект был в целом принят. Лишь установку курсового пулемета предписывалось упразднить из-за невозможности размещения пулеметчика рядом с водителем и невозможности заряжать пулемет и вести огонь самому водителю.

Несмотря на то что в 1934 г. завод был переориентирован на освоение малосерийного выпуска нового танка ПТ-1 за счет свертывания программы БТ, как уже говорилось, ожидание танка затянулось. Поэтому работы по доводке нового БТ с 76-мм пушкой, получившего индекс БТ-7, понемногу продолжались. Доводкой проекта занимались инженеры Дорошенко, Веселовский, Ульяненко и Райхель.

Однако неожиданно выяснилось, что танк БТ-7 может остаться без двигателя. С 1934 г. авиационный двигатель М-5, который до того шел на танки БТ, был снят с производства, а дизель БД-2 мощностью 400 л.с., испытывавшийся в 1933-м в БТ-5, так и не был освоен в серийном производстве. Поэтому в апреле 1934 г. управляющий Спецмаштрестом К. Нейман предписал устанавливать в новый танк БТ авиамотор М-17, но с условием сохранения основных габаритов МТО танка по сравнению с БТ-5.

Для этого моторный завод № 26 в Рыбинске провел следующие доработки мотора: мощность ограничена на уровне 400 л.с.; плунжерный бензонасос заменен шестеренчатым; длина коленвала уменьшена на 160 мм; уплотнены воздушные трубопроводы и т.д. В таком виде мотор пошел в серию под индексом М-17Т.

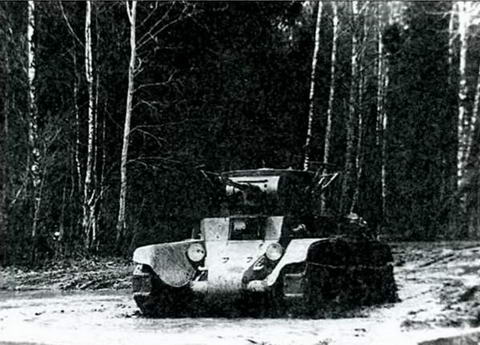

Испытания танка БТ-7, осень 1934 г.


Поскольку с освоением серийного выпуска пушки ПС-3 на Кировском заводе обнаружились проблемы, СТО СССР «вплоть до освоения серийного выпуска ПС-3» рекомендовал «вооружать новый танк ХПЗ 45-мм полуавтоматической пушкой». Для разработки и изготовления башни с 45-мм пушкой управляющий Спецмаштрестом К. Нейман выделил срок – 4 месяца.

Первый опытный образец БТ-7 был готов I мая 1934 г. Ввиду неподачи ПС-3 он был вооружен 76,2- мм пушкой обр. 1927/32 гг. (КТ) в башне эллипсоидной формы.

Во время испытательного пробега у него постоянно кипела вода, и потому танк был направлен на доработку – были установлены новая водяная помпа разработки ЦИАМ и более эффективный охлаждающий вентилятор ЦАГИ. Повторные испытания закончились в целом успешно.

Второй опытный образец танка БТ-7 был готов осенью, но и для него 76,2-мм пушка ПС-3 подана не была, как и пушка КТ. а вместо нес в амбразуре встала 45-мм пушка во временно приспособленной маске. На крыше башни разместились два люка посадки и высадки экипажа, а также лючки вентиляции и флажной сигнализации.

Корпус БТ был уже цельносварным, его носовая часть была расширена до 440 мм вместо 210 мм на БТ-5, что позволило сдвинуть вперед механика-водителя с органами управления. Для размещения курсового пулемета лобовой щиток механика-водителя был уширен.

Для увеличения возимого запаса топлива в корме танка установили дополнительный топливный бак емкостью 480 л, доведя общую емкость топливных баков до 840 л.

Согласно заданию подвижность танка должна была сохраниться на уровне танка БТ-5, но в ходовой части использовалась мелкозвенчатая гусеница.

Тем временем выяснилось, что серийное производство ПТ-1 А нецелесообразно, и потому постановление СТО № 71 от 19 июня 1935 г. предписывало «оставить на вооружении танк БТ. Отказаться от замены его на танк ПТ-1». Шедший на замену ПТ-1А танк Т-29 планировалось выпускать на Кировском заводе, и, таким образом, на долю ХПЗ вновь достался старый добрый БТ, сменивший номер с 5 на 7.

Устройство БТ-7

Корпус танка собирался из броневых и стальных листов и представлял собой жесткую коробчатую конструкцию с двойными бортовыми стенками, продолговатой, суженой закругленной носовой частью и трапециевидной кормой. Все неразъемные соединения корпуса были выполнены преимущественно сварными и в меньшей степени клепаными.

Корпус состоял из следующих основных узлов: днища, носа, бортов, кормы, крыши и внутренних перегородок.

В верхних и нижних листах носа были сделаны вырезы, образующие люк для посадки водителя. Люк закрывался двухстворчатой дверкой с массивными приваренными петлями. Для герметичности дверки по краям люка в специальных пазах крепилось резиновое уплотнение.

Верхняя створка двери открывалась изнутри танка вверх и могла фиксироваться в любом положении на зубчатом секторе, приваренном к крыше корпуса. Для облегчения открывания она снабжалась уравновешиваюшей пружиной.

Борта корпуса имели двойные стенки. Наружные – броневые, съемные; внутренние – стальные 4-мм листы, с внешней стороны которых было приварено по 6 подкосов. К подкосам крепились вертикальные рессоры и съемные наружные броневые листы. Второй и третий внизу соединялись между собой броневой планкой, являвшейся нижней опорой (поддоном) расположенных в этом месте бортовых бензобаков. Между четвертым и пятым подкосами находились масляные баки. Между вторым и третьим подкосами внутренние стенки корпуса выполнялись с развалом для дополнительного подвода воздуха к радиаторам. В кормовой части 4-мм лист имел отверстия для выхода воздуха при движении танка с закрытыми жалюзи, в передней верхней части с левого борта – отверстие для крепления в нем сигнала, а с правого борта – люк с дверкой для удаления из танка стреляных гильз.

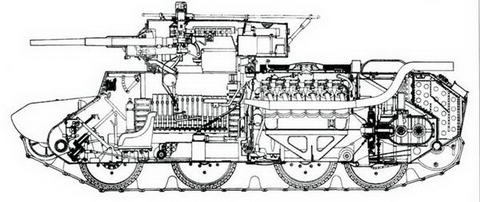

Компоновка танка БТ-7, 1935 г.


На внутреннем листе в местах, не защищенных наружными броневыми листами (у гитары и бала не и – ров), наваривались броневые накладки.

Наружная съемная навесная броня, состоявшая из пяти отдельных листов, крепилась к подкосам винтами с конусной головкой.

Крыша над боевым отделением состояла из трех сваренных друг с другом броневых листов, образующих круглое отверстие нижнего погона башни. Крыша над двигателем – съемная, она вклю чала в себя средний лист, два колпака над радиаторами и поперечную планку. Для доступа к двигателю (чистка свечей, регулировка карбюраторов, заправка водой и т.д.) в средней части листа имелся большой прямоугольный люк. закрывающийся крышкой на петлях. В передней части крышки крепилась ручка, которая одновременно служила ограничителем угла склонения пушки при стрельбе назад. В средней части крышки был установлен воздухоочиститель. Над радиаторные колпаки устанавливались над отверстиями для входа воздуха в радиаторы, зашитая их от поражений.

Крыша трансмиссионного отделения состояла из двух броневых листов жалюзи и расположенного над ними сетчатого колпака. Задний лист жалюзи имел два выреза для прохода выхлопных труб. С правого борта танка проходила тяга управления поворотом жалюзи. Крыша над кормовым бензобаком – съемная, она крепилась винтами с конусной головкой к уголкам внутренних стенок корпуса и заднего листа кормы.

Внутри корпуса танка имелись три поперечные перегородки: моторная, вентиляторная и кормовая. Последняя – между трансмиссионным отделением и кормовым бензобаком. Между отделением управления и боевым находилась распорная арка, усиливавшая подбашенный лист.

Башня. На танках БТ-7 выпуска 1935 и 1936 гг. устанавливалась сварная цилиндрическая башня, идентичная по конструкции со сварной башней танка БТ-5.

Существовало два типа башен – линейная, имевшая снарядную укладку в нише, и радиобашня. у которой в нише находилась радиостанция. Кроме того, на танках выпуска 1937 г. в нише располагался пулемет ДТ. Часть башен оборудовалась также установками для стрельбы по воздушным целям из пулемета ДТ.

Корпус баш пи состоял из двух полукруглых броневых листов, крыши и ниши. Полукруглые листы сваривались встык и образовывали усеченную конусную часть корпуса. Стыки листов с наружной стороны защищались накладками.

Передний полукруглый лист башни имел амбразуру для спаренной установки пушки и пулемета. Кроме того, в переднем листе находились два смотровых отверстия и под ними два круглых отверстия для стрельбы из личного оружия, закрываемых стальными грушами.

Задняя стенка ниши – съемная, крепилась четырьмя болтами с конусными головками. В верхней части задней стенки также было предусмотрено отверстие для стрельбы из личного оружия.

В средней части крыши над конусной частью башни располагались два овальных люка для посадки экипажа. На танках с зенитной установкой пулемета был только один левый овальный люк. Вместо правого люка монтировалась зе- нитно-пулеметная установка со своим круглым люком.

Крышки овальных люков имели уравновешивающие пружины, значительно облегчавшие их открывание и закрывание. Ось, пружина и петли крышек люков частично защищались специальными броневыми листами. Крышки люков фиксировались в открытом положении.

В передней части крыши находились три круглых отверстия. Правое предназначалось для установки командирской панорамы, среднее в центре – для вентиляции и левое для перископического прицела. Над нишей в крыше имелось круглое отверстие, и сюда же приваривался броневой стакан для защиты ввода антенны. На танках без радиостанции это отверстие закрывалось заглушкой.

Поворот башни осуществлялся вручную с помощью червячного поворотного механизма.

Вооружение. На танках выпуска 1934-1937 гг. устанавливалась 45- мм танковая пушка 20К образца 1932/34 гг.

Пушка снабжалась вертикальным клиновым затвором с полуавтоматикой инерционно-механического типа, ножным и ручным спусками, корытообразной люлькой, гидравлическим тормозом отката, пружинным накатником и секторным подъемным механизмом.

С пушкой был спарен 7,62-мм пулемет ДТ. Они размешались в обшей маске, с углами возвышения от -8° до +25°.

На танках выпуска 1937 г. (с конической башней) в нише башни располагался еще один пулемет ДТ в шаровой установке.

Кроме того, на части танков выпуска 1937-1939 гг. монтировался пулемет ДТ на зенитной танковой турельной установке П-40. Она позволяла осуществлять плавное слежение пулеметом за целью как в горизонтальной, так и в вертикальной плоскостях со скоростями наведения более 50е в секунду. Угол вертикального наведения от -5° до +90°, горизонтального – 360°. Стрельба из пулемета производилась стрелком с пола или со специальной полножки с помощью зенитного прицела.

Спаренная установка снабжалась двумя общими прицелами: танковым перископическим панорамным прицелом обр. 1932 г. ПТ-1 и телескопическим прицелом ТОП или ТОП-1 обр. 1930 г.

Боеукладка танка располагалась на полу боевого отделения, на боковых стенках корпуса, в нише башни, на стенках башни. Укладка 45-мм снарядов на полу боевого отделения находилась между передней перегородкой и передней балансирной трубой и состояла из двух симметрично расположенных ящиков, в которых были установлены специальные обоймы, заполненные снарядами. Обоймы имели вид чемоданчиков с тремя перегородками, являвшимися опорами для патро нов, и крышкой с откидной застежкой и брезентовой ручкой.

В каждую обойму укладывались три снаряда. Каждый ящик содержал 14 обойм, таким образом, в двух ящиках насчитывалось 84 снаряда.

Стреляные гильзы убирали обратно в обоймы, а обоймы – в ящики, чтобы не загромождать ими боевое отделение. На танках, выпускавшихся с 1937 г., можно было выбрасывать стреляные гильзы через специальное окно в правом боковом листе боевого отделения, для чего его заслонка открывалась в сторону навесного борта.

На стенках боевого отделения с помощью специальных планок с резиновой прокладкой и клипс крепилось 34 снаряда: на левой стенке – 15, на правой – 19. Снаряды располагались вертикально в два ряда.

На стенках башни, по обе стороны от ниши, вертикально размешалось по семь снарядов, закрепленных так же, как и на стенках корпуса. На танках с конической башней укладка снарядов на ее стенках отсутствовала.

Укладка снарядов в нише цилиндрической башни состояла из двух стальных коробок по 20 снарядов в каждой (5 рядов по 4 шт.). В нише конической башни снаряды укладывались в трех коробках- стеллажах по 12 штук в каждой. На танках выпуска 1937 г., имевших кормовой пулемет, центральный стеллаж отсутствовал.

Таким образом, боекомплект танка без радиостанции состоял из 172 снарядов. У танков с рацией – из 132 снарядов соответственно.

В боекомплект пулеметных патронов входили 38 магазинов – 2394 патрона.

Двигатель и трансмиссия. На танке БТ-7 устанавливался 12-цилиндровый карбюраторный четырехтактный двигатель М-17Т (выпускался по лицензии фирмы BMW). Его мощность при 1550-1650 об./мин. – 400 л.с.; диаметр цилиндра – 160 мм. Ход поршней левой группы цилиндров – 199 мм, правой – 190 мм. Цилиндры были расположены V-образно, под углом 60°. Степень сжатия – 6. Сухая масса двигателя – 550 кг.

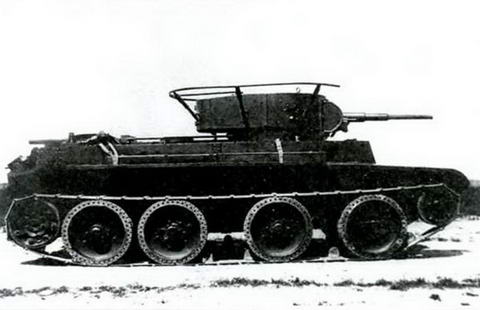

Танк БТ-7. Вид сбоку, 1935 г.


Топливо – авиационный бензин марки Б-70. Емкость бензобаков – 790 л (бортовые баки – 250 л, кормовой – 400 л, дополнительные 4 на крыльях – 140 л).

Подача топлива – принудительная, шестеренчатым насосом 18ПБ-1 или насосом коловратного типа БНК-5Б (БНК-5). Карбюраторов – два, марки К-17Т.

Масляный насос – шестеренчатый. Емкость двух масляных баков – 48-50 л.

Система охлаждения – водяная, принудительная, с помощью центробежного насоса Ml7. Емкость радиаторов около 100л.

Механическая силовая передача состояла из многодискового главного фрикциона сухого трения (стать по стали), четырехскоростной коробки передач (начиная с зимы 1937 г. на танках устанавливалась трехскоростная КП), двух многодисковых бортовых фрикционов с ленточными тормозами, двух одноступенчатых бортовых передач и двух редукторов привода к ведущим колесам колесного хода.

Приводы управления танком – механические. Для поворота на гусеничном ходу служили два рычага, воздействовавшие на бортовые фрикционы и тормоза; для поворота на колесном ходу – штурвал. При движении на гусеничном ходу штурвал снимался и укладывался в отделении управления у левого борта танка.

Ходовая часть танка БТ-7 по своей конструкции первоначально была почти идентична ходовой части танка БТ-5. но со временем подверглась ревизии.

Схема подвески осталась без изменений, однако в ее конструкцию были внесены некоторые улучшения, повышавшие надежность. Например, были усилены пружины подвески ведущих колес колесного хода, на которые приходилось около 30% массы танка.

Электрооборудование. Источники электрической энергии – два параллельно соединенных аккумулятора 6СТ-128 (на танках ранних выпусков 6СТА-У111Б), работавших параллельно с генераторами постоянного тока ДСФ-500, ДСФ- 500ХПЗ или ДСФ-500-Т мощностью 336 Вт (на танках 1-й серии генератор ГА-4561 мощностью 270 Вт).

Потребители электрической энергии – электростартеры CMC (3,5 л.с.) или СТ-61 (4 л.с), мотор- вентилятор, умформер радиопередатчика, телефонные аппараты, приборы звуковой и световой сигнализации, прожекторы, аппаратура внутреннего и внешнего освещения танка.

Средства связи. На танках с цилиндрической башней устанавливалась радиостанция 71-ТК-1 с поручневой антенной, а на танках с конической башней – со штыревой антенной. Для внутренней связи имелось переговорное устройство ТПУ-3, ТСПУ-3 или ТПУ-2. Аппараты переговорного устройства соединялись с помощью переходных колодок (с проводом, длина которого позволяла повернуть башню два раза) или вращающеюся электроконтактного устройства ВКУ-1 или ВКУ-3А.

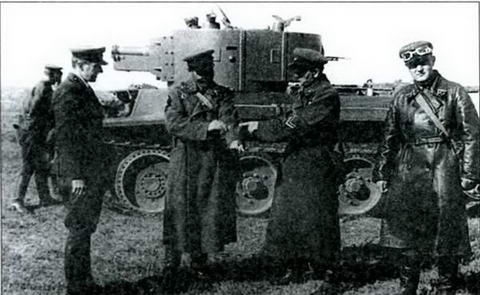

Испытания танка БТ-7 А, 1935 г.


8.4. И снова «трехдюймовка»

Несмотря на то что БТ-7 в серию пошел с 45-мм пушкой, танк, вооруженный «трехдюймовкой», продолжат владеть умами танкостроителей. В апреле I934 г. одна готовая башня Т-26-4 прибыла на ХПЗ, который уже в течение полугода изучал ее документацию с целью возможной установки на БТ. Такое решение могло устроить всех, ведь унификация была одним из столпов советской военной экономики.

После обсуждения в конструкцию башенного погона были внесены небольшие изменения, усилена крыша, предусмотрена установка кормового пулемета.

Так, летом 1935 г. нач. КБ ГХПЗ писал в ОКМО:

« Тов Гинзбург!

Позвольте доложить о мероприятиях по улучшению конструкции башни 26-4 при ее установке в танк Б-Т…

1. Увеличено пространство внутри башни за счет некоторого увеличения ее внешних габаритов.

2. Усилен башенный погон по типу погона танка БТ- 7.

3. Увеличена толщина листов крыши корпуса, усилены стыки броневых листов наваркой дополнительных

угольников…

4. Применен двухскоростной поворотный механизм по типу поворотного механизма танка Т-29.

Ожидается готовность опытного образца танка к испытаниям не позднее 7 ноября с.г. Просим вас командировать Вашего представителя для приемки чертежей танка…»

В октябре 1935 г. новый танк, получивший индекс БТ-7А, поступил на испытания на заводской полигон ХПЗ. Несмотря на благосклонное заключение по результатам испытаний, производство танка было отложено, так как еще шло разбирательство с ЧП 19 сентября 1934 г., когда в результате прорыва газов в боевое отделение Т-26-4 были травматированы двое членов экипажа. Но уже в начале 1936 г. первый танк головной серии «артиллерийских танков» типа БТ-7А был начат сборкой, а вся первая серия была сдана Заказчику 31 августа 1937 г.

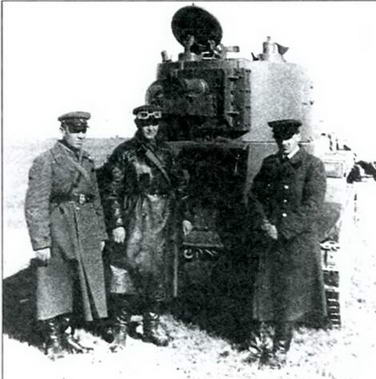

Коллектив ремонтного завода № 48 во главе с Н. Цыгановым (стоит слева) возле изготовленного танка БТ-ИС


8.5. А колеса лучше?

Ввиду того, что танки БТ на колесном ходу имели привод лишь на одну пару колес, их проходимость по проселку была очень ограниченной. Если в первых БТ мехбригады им. Калиновского перед маршем на колесах выворачивали стойки свечей вторых и (иногда еще) третьих опорных катков, приподнимая их для улучшения сцепления ведущего колеса с грунтом и маневренности танка на проселке, то впоследствии об этом забыли, и танки начали массово буксовать.

Для увеличения проходимости на колесном ходу на проселке еще в 1931 г. Н. Дыренков предлагал дополнить танки цепной передачей крутящего момента с ведущего колеса на третий по счету опорный каток. Но выполнить предложенное быстро и малыми силами он не смог.

Весной 1934 г. с предложением но улучшению конструкции танка БТ к комвойсками УВО И. Якиру обратилась группа «энтузиастов-рационализаторов», возглавляемая изобретателем Н. Цыгановым. Командующий войсками поддержал инициативу и дал задание группе обеспечить «вездеходность танка БТ при движении его на колесах». Для выполнения этого изобретатели приняли решение сделать ведущими не одну, а три пары катков, для подвода мощности к которым внутри танка были продолжены длинные карданные валы, от которых мощность передавалась уже через конические шестерни по вертикальным валам непосредственно к колесам.

В течение четырех месяцев группа из 13 человек на танкоремонтном заводе № 48 Харьковского военного округа занималась реализацией этой схемы на уже списанном танке БТ-2.

23 апреля 1935 г. командующий войсками УВО писал: «После первомайского парада 1934 года т. Сталин указал на необходимость дальнейшего конструктивного улучшении танка БТ, в частности на необходимость изменения движителя танка и превращения всех его колес в ведущие и управляемые, при сохранении всех агрегатов танка, что должно значительно повысить боевую ценность машины.

Вы указали мне тогда на необходимость продумать и осуществить это указание т. Сталина.

В УВО одним из молодых и талантливых изобретателей является командир взвода 4 тп тов. Цыганов….

Я лично вызвал тов. Цыганова, беседовал с ним и поставил задачу – продумать возможность конструктивного улучшения движителя в танках БТ.

За 4 месяца было изготовлено 635 чертежей и 2932 детали спроектированной машины.

Сейчас работа закончена. Изготовлены чертежи и модели ДВУХ НОВЫХ ТИПОВ ДВИЖИТЕЛЯ танка БТ.

ЗАДАЧА, ПОСТАВЛЕННАЯ ТОВ. СТАЛИНЫМ ВЫПОЛНЕНА.

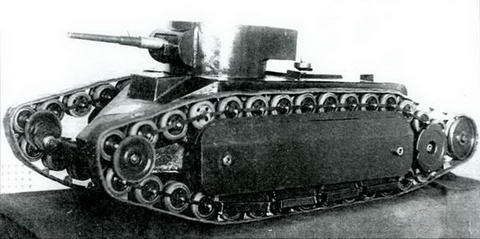

Проект танка Н. Цыганова («второе изобретение»), 1935 г.


Первое изобретение т. Цыганова – танк «БТ-ИС». Танк БТ с измененным колесным движителем II, III и VI пары колес и I, II и IV пары управляемые. Проходимость на колесном ходу по пашне увеличилась в 4-5 раз. Танк способен преодолевать подъемы до 25 градусов. Радиус поворота на колесном ходу уменьшился вдвое (до 5-6 метров).

Второе изобретение тов. Цыганова – танк БТ конструкции четвертого танкового полка. Движитель состоит из серии опорных катков, соединенных шарнирной цепью Таня.

Опора танка на катки осуществляется при помощи специальных ЛЫЖ, которые для предельной их гибкости сделаны составными из отдельных звеньев, соединенных на шарнирах. Этот тип движителя дает машине скорость в 2 раза большую, нежели имеет танк БТ с обычными гусеницами при одном и том же моторе М-5.

Расчетная скорость на гусеницах – 105 км/ч. Машина обладает бесшумностью хода и прекрасной маневренностью, совершая полный поворот на месте вокруг центра одной из своих Катковых цепей

И I и II изобретения, при сравнительно небольших затратах могут быть применены на всех уже существующих типах машин БТ и, само собой разумеется, на всех машинах, находящихся в производстве. Конструктор изобретатель тов.Цыганов дал первому изобретению марку «БТ-ИС»/Иосиф Сталин/.

Прошу: одобрить новый тип движителей танка БТ и дать указания промышленности о производстве опытного образца и пробной серии указанных машин».

25 апреля 1935 г. К. Ворошилов отдал распоряжение об изготовлении по 3 экз. каждого образца. Получив «добро» наркома, работы по созданию танка БТ-ИС пошли более интенсивно. Правда, Опытный завод Спецмаштреста, занятый работами по Т-29, изготовить ходовую часть для танка второго варианта не смог, и это направление было предано забвению.

Справедливости ради следует отметить, что ходовая часть танка БТ-ИС второго образца удивительным образом напоминает таковую у танка ГУВП**, разработанную еще на заре деятельности советских танкостроителей. Трудно сказать, является ли это заимствованием, однако такое предположение нельзя списывать со счетов, особенно в развитии последующей истории с танком БТ-СВ «черепаха».

Постройка опытного образца танка БТ-ИС велась спешным порядком силами трех сборочных бригад Орла, Богуславского и Донченко под общим руководством комбрига Лисицына, и во второй половине июня 1935 г. они доложили о готовности опытного образца к испытаниям.

Испытания продлились с июля по октябрь. 15 ноября наркому обороны было доложено об их успешном завершении. Танк БТ-2, доработанный по предложению Н. Цыганова. сохранял подвижность на колесах не только на хорошей дороге. но и на проселке и по пашне. Причем танк сохранял подвижность и маневренность даже при потере одной гусеничной цепи и до двух опорных катков с одного борта.

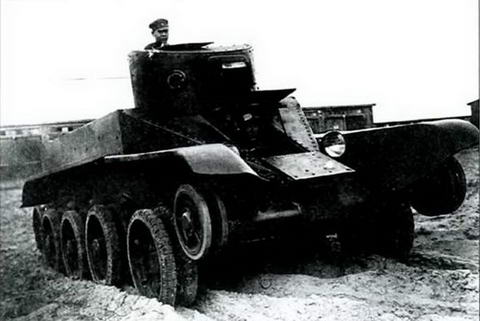

Танк БТ-ИС на колесах, 1935 г.


В результате нарком обороны и наркомтяжпром подписали совместный приказ о проведении работ по усовершенствованию колесно-гусеничного движителя танка БТ-5. причем Харьковскому заводу предписывалось оказывать изобретателю всяческое содействие и всемерную помощь по изготовлению серии танков на базе машин БТ-5.

В новом 1936 г. группа Н. Цыганова начата работы над танком БТ-5-ИС. От своего предшественника он отличался введением ряда улучшений. Во-первых, увеличением суммарной емкости топливных баков до 650 л, что позволило довести запас хода БТ-5-ИС до 300 км на гусеницах и до 500 км на колесах.

Подобно БТ-2-ИС танки БТ- 5-ИС дополнялись приводом на три пары опорных катков при движении на колесном ходу. Причем для включения колесного хода теперь не требовался выход экипажа из танка. Благодаря синхронизации танк теперь мог двигаться на гусеницах на всех передачах при включенном колесном ходе и при потере одной гусеничной цепи не терял управления.

Дополнительные приводы к ведущим опорным каткам располагались в межбортовом пространстве, а карданные ваты, подводящие мощность к ним, в верхней части бортов.

В ходовой части машин были применены новые балансиры опорных катков и ведущие колеса гусеничного хода. Корпус танка был изменен в кормовой части для установки дополнительного бензобака и введения бронировки картеров бортовых редукторов.

Однако ХПЗ упорно отказывается заниматься как изготовлением серии танков БТ-5-И С, так и проектными работами по адаптации такого движителя к танку БТ-7. Поэтому изготовление опытной серии в 10 танков было проведено на Харьковском тонко-ремонтном заводе № 48 в первом полугодии 1936 г. Три танка этой партии приняли участие в пробеге по маршруту Харьков-Москва, по результатам которого в конструкцию танков были внесены изменения, после чего танки БТ-5-И С приказом начальника УММ РККА от 31 января 1937 г. были переданы для войсковых испытаний в ХВО.

Комиссию АБТУ в составе начальника штаба 5-й танковой бригады полковника Зеленцова, представителя НИАБТполигона капитана Кульчицкого, инженера 5-й танковой бригады военинженера 3-го ранга Дика, воентехника 2-го ранга Цыганова, начальника КБ завода № 48 Спецмаштреста Ревина возглавил начальник 1 -го отделения АБТУ ХВО полковник Шнепп.

В ходе испытаний танки БТ-5- ИС прошли от 1500 до 2500 км. Их проходимость (даже по снегу) была удовлетворительной и не в пример лучшей, чем таковая у всех танков БТ, и даже лучше, чем у некоторых типов танка Т-26. Правда, были обнаружены и множественные недостатки, связанные с недостаточно хорошим качеством изготовления шестерен синхронизаторов, перегрузкой резиновой ошиновки задних опорных катков, плохой ремонтопригодностью дополнительных приводов к колесам. но все-таки комиссия рекомендовала танк БТ-5-И С к принятию на вооружение.

Кроме того, начальник АБТУ РККА Г. Бокис предписал уже в 1937 г. провести проектирование и выпустить пробную натрию танков БТ-7-ИС на ХПЗ, а заводу № 48 cl января 1938 г. начать выпуск 300 танков БТ-5-ИС (точнее – переоборудовать их из машин БТ-5 в ходе капитального ремонта).

Но планам этим, увы, не суждено было исполниться ни в 1937 г., ни позднее.

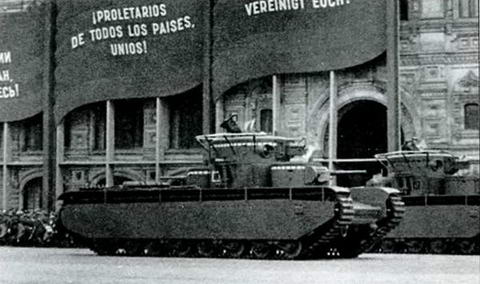

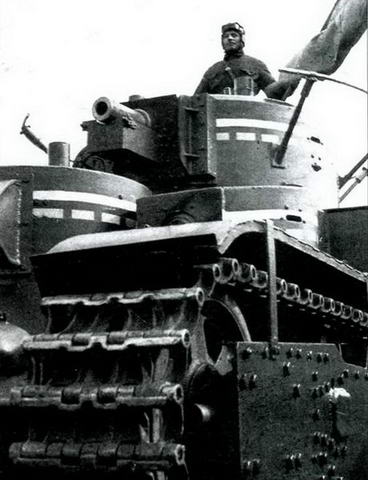

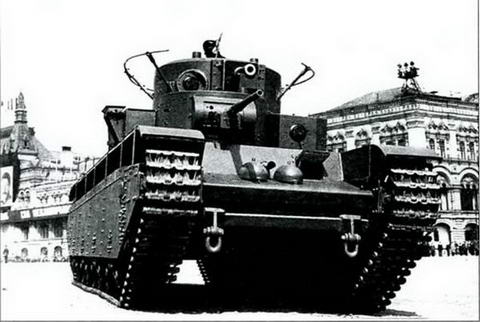

Танки Т-35 на Красной площади, 1 мая 1937г.


8.6. Трудное детство тяжелого танка

1935 г. принес Харьковскому заводу большие хлопоты с Т-35. В марте были разработаны и одобрены улучшенные бортовые передачи, к июню отработана новая КПП. изменены радиаторы. Но двигатель М-17 оставался ахиллесовой пятой новой тяжелой машины. Неоднократно в течение года поднимался вопрос об изготовлении сначала одного, затем двух Т-35Б с двигателем М-34, однако с июля месяца более предпочтительной уже считается установка на Т-35 и Т-28 специального дизельного двигателя мощностью не менее 600 л.с. На танке № 3 в опытном порядке был установлен дизель БД-1 мощностью 400 л.с., который показал на испытаниях неплохие результаты. Но недостаточная мощность не позволила принять его на вооружение.

Тем не менее искомое решение казалось найденным, и двигательный отдел КБ ХПЗ получил спешное задание на проектирование быстроходного дизеля БД-2 мощностью 700 л.с. Макет двигателя был одобрен в январе 1936 г.. а в апреле 1936 г. его опытный образец поступил на испытания, которые завершились через полгода. До кондиции довести этот дизельный двигатель гак и не удалось. Его топливный насос отказывался нормально работать, равно как топливные насосы предыдущих дизель-моторов.

В сентябре-октябре 1936 г. двигательному отделу ХПЗ удалось форсировать мощность двигателя М-17 до 580 л.с., но только в 1937 г. эта модификация мотора пошла на танки Т-35 и некоторые Т-28. Кроме того, были доработаны бортовые фрикционы, масляный бак, электрооборудование. Для улучшения проходимости был облегчен фальшборт, а также введены новые уплотнения корпуса для предохранения от попадания воды внутрь машины. Глушитель, расположенный поперек кормовой части корпуса и прикрытый с боков броневыми щитками, был убран внутрь корпуса, а наружу выведены только выхлопные трубы.

В машинах выпуска 1937- 1938 гг. значительно повысилась надежность работы танка в целом. Например, увеличилось время межремонтного пробега, возрос и гарантированный пробег танков выпуска 1937 г., который составлял уже 1500-1800, до 2000 км на некоторых образцах (прежде было 1000-1300, до 1500 км).

Однако успехи с силовой установкой разбивались об иные недоработки. Так, Мариупольский металлургический завод, осваивая в 1935 г. массовое производство бронелистов для Т-35, не смог обойтись без нарушения технологического процесса прокатки и термообработки, что привело к ухудшению качества бронелистов толщиной 20 мм. Для компенсации упавшей бронестойкости листа, его пришлось утолщать в среднем на 2,5-3 мм, что утяжелило серийный танк до 51,5-52 тонн. В середине 1936 г., считая танк перетяжеленным, УММ санкционировал проведение ряда мероприятий по облегчению танка, для чего по согласованию с Наркомтяжпромом толщина крыш башен была уменьшена на 1-1,5 мм, тогда же прошли испытания облегченные опорные катки, топливный бак из фибры, «зауженные траки». Указанными мерами предполагалось облегчить Т-35 на 3,5-4 тонны, но по ряду причин выполнено это не было.

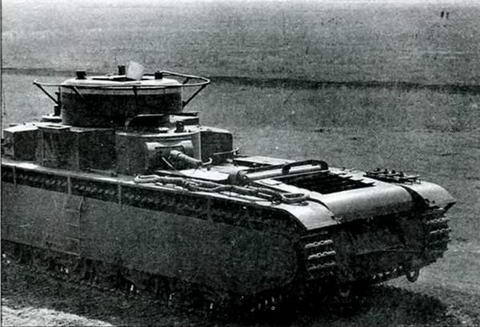

Танк Т-35 Харьковского военного округа на учениях, 1936 г.


Вообще учения 1935-1936 гг. показали, что практически ни один тяжелый танк Т-35 из числа принявших участие в маневрах, не избежал участи застрять на долгое время, сломаться и пройти войсковой ремонт. Репутация танка хромала на все ноги. Т-35 на указанных маневрах били рекорды ненадежной работы почти всех своих агрегатов. Для изучения недостатков один серийный танк выпуска 1936 г. был передан комиссии недавно образованного Автобронетанкового управления (АБТУ) РККА для проверки его «боевых и технических свойств при работе в различных условиях». Испытания продлились с 25 апреля 1936 г. до 1 августа 1937 г. почти без перерывов, за исключением времени, необходимого для проведения ремонтов танка. Всего танк прошел за год эксплуатации 2000 км, из которых около 1650 км по проселку. За это время на нем было сменено три двигателя (самый малый ресурс – 48 часов, самый большой – 160), дважды ремонтировалась ходовая часть, четыре раза производились крупные замены траков, один раз менялся радиатор охлаждения, дважды выходило из строя вооружение… За это время крупный заводской ремонт потребовался только один, но какой! Замена заклиненного двигателя. переборка и замена практи чески всех механизмов трансмиссии. Анализ результатов испытаний показывал, что танк в том виде не мог рассматриваться как современный образец бронетанкового вооружения.

В июле 1936 г. на танк Т-35 опять была запланирована установка дизельного двигателя БД-2А мощностью 600 л.с., но и этот двигатель доведен до кондиции не был, а танк, с которого демонтировали штатный М-17, простоял почти все лето без движения. Тогда же один танк Т-35 был передан Коломенскому заводу им. Куйбышева для отработки на нем паросиловой установки. Танк в переписке назывался ПТ-35 (Паровой танк). К сожалению, итоги этой работы автору неизвестны, равно как и судьба переданного для этого танка.

Ввиду того, что управление танком Т-35 было очень тяжелым, в 1938-39 гг. Электротехническим институтом связи по заказу АБТУ была разработана электромеханическая система управления танками Т-28 и Т-35. Но так как танк Т-35 был объявлен неперспективным, проектные работы над электромеханическим управлением бы ли прекращены и подготовка се монтажа на Т-35 остановлена.

Велись также обширные исследования и по возможной модернизации вооружения пятибашенного танка. Первоначально предполагалось вооружать его главную башню 76,2-мм пушкой ПС-3, но из-за того, что серийное производство пушки развернуто не было, на него временно была установлена 76,2-мм пушка обр. 1927/32 гг., но нет ничего более постоянного, чем временное. В 1933 г. Л. Курчевский предлагал усилить вооружение танка путем установки на него 152-мм безоткатной пушки. Ижорскому заводу было дано задание на разработку башни под данное орудие, но по какой-то причине выполнено оно не было, как не была создана и 152-мм безоткатная танковая пушка.

В 1935 г. Кировский завод предлагал вооружить Т-35 орудием J1-7 с баллистикой дивизионной пушки. по поскольку производство пушки развернуто не было, от данных планов также отказались.

Наиболее интересной работой, проведенной на танке Т-35 в 1932-1937 гг., была отработка «централизованной системы целеуказания и наводки артиллерийских орудий тяжелых танков», разработанной слушателями артиллерийской академии в 1935-1937 гг.


Танк Т-35 первых серий на параде в Москве. 1 мая 1934 г.


Так, в августе 1935 г. один из серийных Т-35 был передан для установки и испытаний на нем «Танкового прибора управления артиллерийским огнем и пристрелки»» (ТПУАОиП). Прибор разрабатывался изначально для пристрелки и управления огнем полковой артиллерии, но ввиду трудностей дистанционного управления полевыми артиллерийскими орудиями по предложению военинженера А. Зиновьева был адаптирован для установки в тяжелый танк. Причем ТПУАО предлагался для двух-, трех- и четырехпушечных танков, отличаясь в индексе (ТПУАО-2, ТПУАО-3 или ТПУАО-4). На Т-35 был установлен ТПУАО-3-2 (трехорудийный второго образца).

В комплект прибора в 1935 г. входили 6- или 9-футовый морской дальномер «Барр и Струд», «часовые указатели Мильмана» от ПУАЗО К- 33, испытывавшегося с зенитной пушкой обр. 1931 г., и «вычислитель Гаврилова». Сегодня можно только предполагать, что представляли собой все эти приборы, так как в найденном отчете изображения и подробности о них отсутствуют. Танк, вышедший на испытания в ноябре 1935 г., внешне дополнился командно-наблюдательной башенкой из простого железа. Башенка комплектовалась артиллерийским перископом разведчика и дальномером, закрытым защитным кожухом из конструкционной стали (предполагалось, что в случае принятия ТПУАО на вооружение кожух будет изготовлен из броневых листов тол- шиной 7-10 мм).

Первые испытания закончились неудачей, но по их результатам прибор был доработан и в мае и августе 1936 г. вновь подвергся испытаниям. К сожалению, о данных испытаниях известно только то, что в ходе их прибор опять дорабатывался и совершенствовался.

17 сентября 1936 г. на показ наркому К. Ворошилову вышел танк Т-35, оснащенный прибором ПУАсТ-35 (прибор управления артиллерийской стрельбой Т-35). Стреляли по четырем ясно видимым и одной ограниченно видимой мишени (наблюдение за которой велось только при помощи перископа артиллерийского разведчика и только по показаниям «вычислителя Гаврилова»), находившимся на дальности от 300 м до 3 км, по данным, которые наводчики считывали на шкалах «часовых указателей». Объективы прицелов танковых орудий перед стрельбой были заклеены папиросной бумагой. Всего было произведено пять серий выстрелов, в ходе которых затратили 17 снарядов калибра 76,2-мм, а также 21 снаряд калибра 45-мм, при этом отмечалось 11 прямых попаданий, а также 13 попаданий в «непосредственной близости» от мишеней. Ворошилов был доволен результатами показа.

В заключении сводного отчета говорилось: «Применение ПУАТ-35 позволяет вести точный артиллерийский огонь танка Т-35 по целям, выбранным командиром танка силами наводчиков, не имеющих специального образования и навыков… Работы над Прибором следует продолжить с точки зрения улучшения надежности его работы и упрощения конструкции и правил его использования…»

Работы над прибором, называвшимся теперь ПУАТ-35, продолжались и в 1937 г. В 1938 г. прибор демонстрировался новому нач. АБТУ Д. Павлову, и в ноябрьском отчете с его визой значились такие слова: «Прибор ПУАТ-35 является опытным и негодным для войсковой эксплоатации… К числу недостатков прибора следует отнести большие габариты, вес и малую надежность работы… Серийная переделка танков Т-35 под установку ПУАТ не представляется целесообразной из-за их малого количества, высокой стоимости самого прибора и его сомнительной боевой ценности в условиях современной быстротекущей маневренной войны…»


Танк Т-35 перед парадом, 1937 г.


8.7. На грани двух эпох

1937 г. стал не только годом репрессий, но и последним годом господства в СССР боевых машин иностранной разработки. Именно в 1937 г. обобщались первые итоги шедшей в Испании гражданской войны, где активно были представлены образцы бронетанкового вооружения СССР. Германии и Италии. Но если сравнение с немецкими и итальянскими танками по вооружению было явно в пользу советских, то вышедшая на поле боя подешевевшая многочисленная противотанковая артиллерия перечеркнула практически все боевые машины, еще в 1936 г. считавшиеся современными и перспективными. Даже первые вернувшиеся в СССР военспецы хором жаловались на выявленные в ходе боев недостатки отечественных танков: слабое бронирование, тесноту и малый обзор, недостаточный сектор обстрела по вертикали, слабую трансмиссию.

Неожиданно для отечественных танковых теоретиков того времени в этом перечне на первое место вышла броневая зашита, которая под огнем 37-мм «Рейнметаллов» и «Бофорсов», а также 25-мм 20-мм «Скотти» и «Солотурнов» стала проницаемой и больше не выполняла своих основных функций – защиту экипажа и механизмов танка при преодолении оборонительных рубежей противника.

На совещании НКТ АБТУ 17 января 1937 г. указывалось, что: «…значительное увеличение противотанковых скорострельных орудий калибра 15-47 мм может привести к тому, что удар механизированной бригады может быть отражен с большими потерями для последней… Необходимо проведение спешных работ по создании) танков прорыва тяжелого бронирования, а также артиллерийских танков, вооруженных орудиями большой мощности для борьбы с огневыми точками и скоте – ниями живой силы…» Таким образом, уже в начале года поднимался вопрос о создании танков противоснарядного бронирования.

Своеобразным детонатором к этому стали также сведения о новых французских танках «Рено», «Сомуа», «Гочкис» и «Форж и Шантье», принятых на вооружение в 1935-1936 гг, защищенных броней небывалой для своего времени и легких машин толщины – 40-42 мм.

Анализ имевшихся планов танкостроения показал, что ни один из перспективных танков, над которыми шли работы, не может считаться современным, так как не обеспечивает надежную защиту от малокалиберных снарядов противотанковых пушек, и потому осенью 1937 г. все начатые ранее проектные работы по перспективным танкам были приостановлены вплоть до «особого распоряжения».

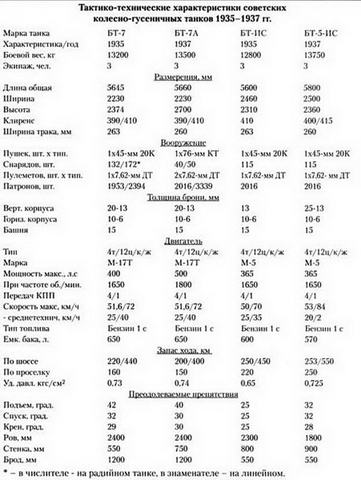

Но среди уже ведущихся работ нужно выделить КБ ХПЗ. которому вскоре предстояло отличиться. Здесь планами на 1936 г. предусматривалось создание танка БТ-7-ИС, а также принципиально нового БТ-9. который должен был иметь следующие ТТХ:

– экипаж – 4 чел;

– масса – 14-15 т.;

– вооружение – 45-мм или 76 – мм пушка и 4 пулемета (1 зенитный);

– толщина бортовой брони – 13-25 мм;

– двигатель – М-17Т или дизель БД-2;

– ходовая часть на 5 парах опорных катков, из которых 4 пары – ведущие;

– макс, скорость хода – 75-80 км/ч.

– схема привода колесного хода – по типу БТ-5-ИС.

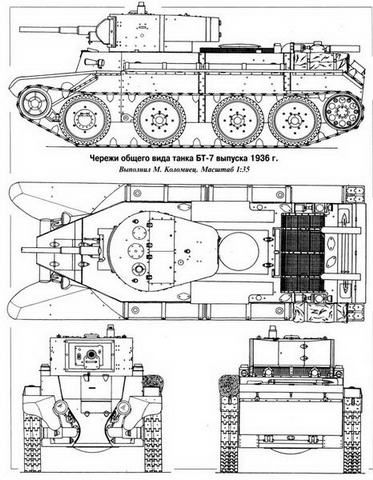

Однако летом 1937 г. выяснилось, что из-за затягивания с принятием этих работ завод не успевает с созданием танков, и потому своим решением директор ГХПЗ начал изготовление одного танка с корпусом и ходовой частью БТ-7. Но у конструкторского бюро, которым вместо арестованного А. Фирсова теперь руководил М. Кошкин, был свой взгляд на тип этого танка. Он был необычен. Слово представителю заказчика:

«20.08.37г. Ход нового проектирования на заводе № 183 не обеспечивает создания требуемой машины, которая обеспечит бы надежную работу на 2000- 10 000 ни (у БТ-7 – 2000) и обладала бы такими же оперативно- тактическими свойствами и могла быть в производстве без переделок минимум 3 года. Заводоуправление обязано изготовить в 1937 году 2 танка БТ- 9 новой конструкции по заданным ТТТ и БТ-ИС, представляющий собой модернизацию БТ-7 за счет устройства привода на три пары колес при сохранении остальных агрегатов. Но так как заводоуправление упустило все сроки, то поэтому решаю сконструировать только одну машину. Проект был сделан наспех в течение 2-х месяцев и был предъявлен бригадинженеру АБТУ т. Свиридову 21.5.37 г. Предъявленный проект имел грубейшие ошибки, вследствие чего был забракован.

Проект дает новую машину с уширенным корпусом, новой ходовой частью и т.д. По существу это не БТ-9, так как совершенно не соответствует ТТТ АБТУ на БТ-9 и не БТ-7ИС, ибо меняется корпус, радиаторы, колеса и т.д. Причем проектирование изначально подчинено только удобству производства и коммерческим соображениям и проводится без ТТТ.

Особенно бросается в глаза то, что при этом проектировании не учитывают требования Красной Армии и не используют весь опыт танкостроения и, хотя машина конструируется заново, начальник KB т.Кошкин заявляет: «Я решаю только одну проблему колесного привода и сохраняю все то, что только можно сохранить из старых узлов…»

…Уже в данное время по ходу проекта БТ- 7ИС отмечены многочисленные дефекты. Под давлением ошибок начальник КБ т. Кошкин и конструктор т. Морозов и др. вынуждены были согласиться на переделку проекта… Они объявили настаиваю на том, что гитарный привод устарел, тяжел, непрочен, сложен в производстве и ненадежен в эксплуатации. Товарищ Свиридов дал задание адъюнкту ВАММ военинженеру 3 ранга т. Дику попытаться дать хорошую конструкцию гитары, так как гитара имеет ряд хороших качеств.

Работа адъюнкта Дика показала: I. гитара может быть сделана прочной, надежной и простой в изготовлении и эксплуатации, если ее направить назад, вдвое укоротив, сделать картер шире и цельным, колесо посадить ступицей не посредственно на шлицы и т.д.;

2. привод с карданным валом в продольной /носкости выявил бесспорное преимущество перед поперечным карданным валом, предложенным заводом, если продольный ва\ пропустить посередине или внизу корпуса.

Ход работ по проектированию скоро показал, что надо резко ставить вопрос о реконструкции всей машины на базе опыта воинских частей, Полигона, ремонтных заводов и серийного производства завода № 183 в первую очередь, но представители КБ отдела «100» во главе с т. Кошкиным не пошли на основательную переделку и доделку своего проекта и после некоторого сопротивления вынуждены были исправить только отдельные грубые ошибки:

1. балансиры направить назад;

2. внешнее зацепление переделать на внутреннее;

3. карданы закрыли.

Наряду с этим использовали следующие разработки адъюнкта т.Дика: I. рессоры пересчитаны и усилены;

2. несколько улучшили внешнюю характеристику подвески путем наклона рессор;

3. усилили шестерни бортовой передачи.

Совершенно отказались ввести следующие усовершенствования:

1. пятиступенчатую коробку передач;

2. установку 5 пар колес, что дает значительные преимущества для танка (отпадает необходимость уширять и утяжелять колеса и гусеницу);

3. выключение отдельных колес снаружи или изнутри;

4. изменить бортовую передачу;

5. заменить поперечные карданы на продольные;

6. установить развал колес для предупреждения перегрузки и плавления резины;

7. установить нate юн брони , хотя бы верхней бортовой;

8. сделать люк в днище;

9. установить автосцепку для буксировки;

10. повысить жесткость днища.

При этом надеются на то, что т. Дик со всеми изменениями не успеет закончить проект к сроку и поэтому не сумеет его защитить. Напарник КБ отдела «100» т. Кошкин ведет линию на срыв работы, которую проводит т. Дик.


Дику должны были дать 3-х конструкторов 25.6.37г., а дали позже 2-х, а у Морозова – 6, при меньшем объеме работы. Конструкторов у Дика т. Кошкин старается деморализовать разговорами, что т. Дик занимается бесплодным вариированием и что у него ничего не получится. Поэтому у этих, и без того не сильных, конструкторов опускаются руки. В последнее время, когда видно, что проектирование т. Дика имеет положительные результаты, работа пошла быстрее и лучше.

Районный инженер АБТУ КА, военинженер 2 ранга Сапрыгин».

Мы не будем пытаться комментировать это письмо. Заметим лишь, что споры у М. Кошкина с заказчиком начались задолго до рождения Т-34, а кто был в этих спорах прав – решать читателю. Но как бы то ни было, заказ на проектирование танков БТ-7-ИС и БТ-9 завод в срок не выполню, а работа адъюнкта академии ВАММ Дика, направленного для освоения танка БТ-7-ИС, тормозилась. К сентябрю 1937 г. это были последние танки, работа по которым велась еще без учета опыта гражданской войны в Испании.









Главная | В избранное | Наш E-MAIL | Прислать материал | Нашёл ошибку | Наверх
