Противокорабельные ракеты семейства Club


На базе опыта создания «стратегического» ракетного комплекса «Гранат» в ОКБ «Новатор» было разработано семейство ракет тактического назначения. В экспортном исполнении они предлагались иностранным заказчикам и в зависимости от размещения на подводных лодках или на надводных кораблях именовались, соответственно, Club-S и Club-N.

Среди этих образцов изящным обликом отличается не имеющая аналогов в мировой технике ракета ЗМ-54Э - относительно небольшое изделие, единственный в мире образец противокорабельного оружия,выполненный по трехступенчатой схеме. В соответствии с опубликованной информацией, ракета выстреливается из торпедного аппарата подводной лодки в специальной капсуле, защищающей ее основные элементы от воздействия морской воды под избыточным давлением до 5 атм. После выхода в воздух капсулы отстреливается ее передняя крышка, и ракета выходит из нее под действием тяги стартового двигателя. По выгорании топлива стартовая ступень отделяется. Затем раскрываются аэродинамические поверхности ракеты и запускается турбореактивный двигатель маршевой ступени. Ракета начинает маловысотный автономный полет со скоростью 660-860 км/ч.

При подходе к району ожидаемого нахождения цели ракета выполняет «горку» с включением активной радиолокационной головки самонаведения. После обнаружения цели ракета вновь снижается. Происходит отделение так называемой боевой ступени, выполненной по аэродинамической схеме «несущий корпус» с цельно-поворотным хвостовым оперением и оснащенной твердотопливным ракетным двигателем, которая атакует цель и поражает ее подрывом боевой части массой 200 кг. Дальность стрельбы составляет до 220 км, из которых последние два десятка проходятся боевой ступенью на скорости до 2500 км/ч. При отсутствии капсулы ракета короче (8,132 м вместо 8,22 м), тоньше (0,514 м против 0,534 м) и легче (1,95 т вместо 2,275 т).

Модификация ЗМ-54ТЭ предназначена для надводного старта из вертикальной пусковой установки ЗС-14А и поставляется в транспортно-пусковом стакане диаметром 0,63 м, длиной 8,9 м, массой 3,654т.

Разработаны также модификации без сверхзвуковой боевой ступени - ЗМ-54ТЭ1 (дляС1иЬ-1Ч)иЗМ-54Э1 (для Club-S). К достоинствам этих вариантов относятся меньшая длина (6,109 м и 6,2 м), что позволяет разместить ракету в торпедном аппарате западного производства. Кроме того, эти модификации дешевле и несут более мощную боевую часть (массой 275 кг) на большую дальность (400 км). Обе консоли крыла складываются в сторону хвоста ракеты, убираясь в ниши, выполненные в баковых отсеках. В этом состоит одно из главных отличий ЗМ-54ТЭ от ЗМ-54Э, где при наличии твердотопливной боевой ступени из-за жестких габаритных ограничений правая консоль убирается к хвосту, а левая - к носовой части ракеты.

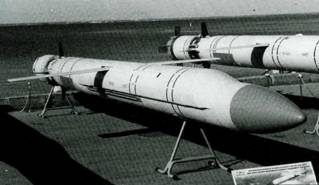

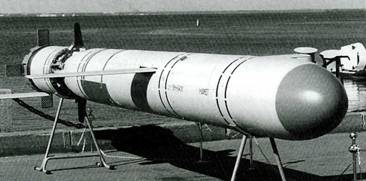

Крылатая ракета ЗМ-54Э/ЗМ-54ТЭ .


Крылатая ракета ЗМ-54Э1/ЗМ-54ТЭ1 .


Крылатая ракета ЗМ-54Э1, ЗМ-54ТЭ1 .


Крылатая ракета ЗМ-54Э/ЗМ-54ТЭ .


Вверху: пусковая установка ЗС-14Э ракет комплекса Club на фрегате пр. 11356.

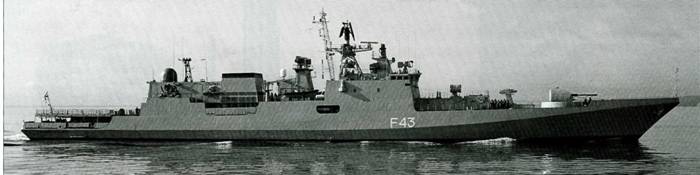

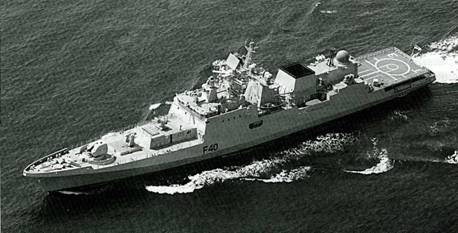

Фрегат пр. 11356 Trishul индийских ВМС.


Ракеты ЗМ-54ТЭ1 и ЗМ-54ТЭ по техническому облику ближе к противокорабельной модификации американского «Томагавка». Эти варианты ракеты целесообразно применять против сла-бозащищенных целей, в то время как ЗМ-54Э1 и ЗМ-54Э предназначены для решения традиционной для отечественного флота боевой задачи - действий против кораблей, прикрытых мощной противовоздушной обороной.

Кроме того, на международных салонах и выставках демонстрировались и предназначенные для действий по стационарным наземным целям ракеты ЗМ-14Э и ЗМ-14ТЭ. Ракеты размещаются, соответственно, в капсуле длиной 6,2 м и диаметром 0,534 м при массе 1,777 т и транспортно-пусковом стакане длиной 8,9 м и диаметром 0,65 м при массе 3,205 т. Дальность полета составляет 300 км при скорости 660-860 км/ч. Обеспечивается возможность полета по сложному маршруту, например, в обход зон ПВО: с огибанием рельефа местности на высоте 50-150 м. Над морем ракета летит на высоте 20 м. На основном участке траектории используется автономная система управления с коррекцией от спутниковой навигационной системы, в районе цели - помехозащищен-ная радиолокационная система.

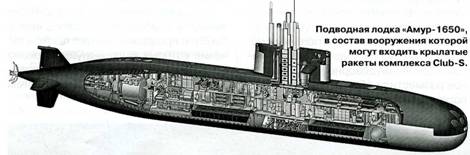

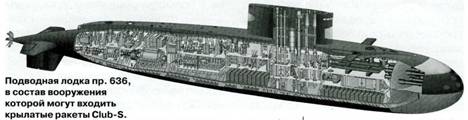

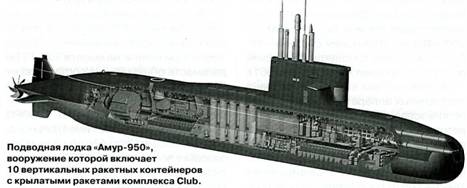

По опубликованной в открытой прессе информации, ракетами этого семейства оснащались построенные для Индии фрегаты пр. 11356, а также поставленные в эту страну подводные лодки советских проектов.

В последнее время наряду с комплексами для подводных лодок и надводных кораблей ОАО «ОКБ «Новатор» предлагает подвижный береговой противокорабельный комплекс, оснащенный собственными средствами активной и пассивной радиолокационной разведки, а также приема целеуказания от вышестоящих звеньев управления.

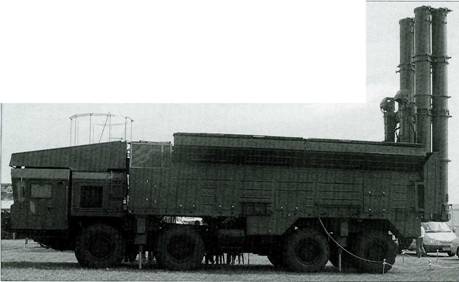

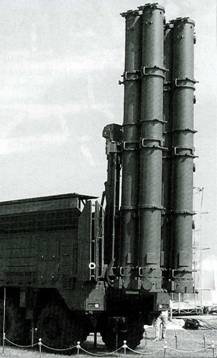

Пусковая установка подвижного комплекса Club, продемонстрированная на салоне МАКС-2007.







В целях расширения возможностей оперативно-тактического комплекса с баллистической ракетой «Искандер» на базе элементов его наземных средств был создан вариант комплекса с крылатыми ракетами семейства Club, обладающий большей досягаемостью. Смонтированная на четырехосном шасси типа МАЗ-543М пусковая установка несла четыре транспортно-пусковых контейнера с крылатыми ракетами. Пусковая установка характеризуется высокой степенью унификации с соответствующей машиной комплекса «Искандер». В частности, кузов пусковой установки разделен продольной перегородкой на два отделения, каждое из которых прикрыто своей независимо открывающейся крышей. В печати сообщалось о проведении полигонных пусков крылатых ракет, входящих в комплекс «Искадер».

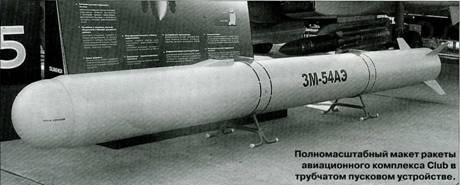

На салоне МАКС-2007, кроме того, были представлены и экспонаты, характеризующие применение ракетсемейства в качестве авиационного оружия класса «воздух-земля». В частности, на самолетной стоянке находился полномасштабный макет ракеты в трубчатом пусковом устройстве.
