Сикорский S-70/H-60 «Си Хоук»

Для японских военно-морских сил самообороны фирма «Мицубиси»выпускала по лицензии вертолеты SH-60J (показаны на фото) и UH-60J


Палубный противолодочный вертолет Сикорский SH-60B «Си Хоук» (фирменное обозначение S-70L, измененное потом на S-70B) является модификацией армейского многоцелевого вертолета UH-60A «Блэк Хоук». В сентябре 1977 г. он стал победителем конкурсной программы LAMPS III, объявленной ВМС США и предусматривавшей разработку усовершенствованного палубного многоцелевого вертолета.

Вертолет создавали под решение двух основных задач. Первая – это борьба с подводными лодками, а вторая – обнаружение надводных кораблей. В рамках второй задачи предусматривалось обнаружение низколетящих противокорабельных ракет противника и наведение своих аналогичных ракет, запущенных с борта корабля, с помощью бортовой поисково-прицельной РЛС. Ко вторичным задачам относятся поисково-спасательные операции, эвакуация пострадавших и доставка различных грузов на борт корабля в открытом море (так называемые операции VERTREP).

При создании вертолета SH-60B конструкция планера исходной модификации UH-60A была соответствующим образом доработана под условия эксплуатации в морских условиях. Помимо применения материалов, стойких к воздействию морской воды, хвостовая балка была загерметизирована, хвостовую опору шасси существенно переместили вперед, установили надувные аварийные поплавки, для складывания лопастей несущего винта внедрили электропривод, а для складывания хвостовой балки – воздушную систему. Броню с кабины экипажа сняли, а запас топлива увеличили.

Под носовой частью фюзеляжа размещена поисковая антенна Тексас Инструменте APS- 124, а с левой стороны фюзеляжа – большой контейнер для сброса гидроакустических буев. С правого борта имеется пилон для подвески буксируемого магнитометра.

Первый полет опытного вертолета SH-60B «Си Хоук» состоялся 12 декабря 1979 г. Всего фирмой «Сикорский» и по лицензии в Японии было построено 394 вертолета, из них 304 – для ВМС США.

Со временем появились различные модификации. Среди них вертолет SH-60F «Оушн Хоук» (CV-Helo), предназначенный для базирования на авианосцах. Он имел погружаемую гидроакустическую станцию и обеспечивал противолодочную защиту авианосной ударной группы. Было построено 82 вертолета. Поисково-спасательный НН-60Н является специализированным вертолетом для ВМС, а для Корпуса морской пехоты выпускался вариант HH-60J «Джейхоук». В настоящее время запущен в серию многоцелевой вертолет MH-60R (SH-60R). Вертолеты MH-60R имеют увеличенную почти до 10700 кг взлетную массу и могут иметь в составе вооружения ПТУР AGM-114 «Хэллфайр». На нем установлена многорежимная РЛС и объединенный лазерный дальномер и теплолокатор AN/AAS-44. В 2005 г. было объявлено о закупке 243 новых вертолетов MH-60R, которые дополнят 237 многоцелевых машин MH-60S. Вертолеты MH-60S сочетают в себе планер армейского вертолета UH-60 и бортовые системы от морского SH-60. Они предназначены для замены устаревших вертолетов Боинг- Вертол СН-46 «Си Найт».


Вертолет НН-60Н легко распознать по двум большим окнам на левой двери кабины. На фото вертолет показан в момент выполнения операции VERTREP


На фото показан вертолет НН-60Н, взлетающий с палубы авианосца для обеспечения полетов палубных истребителей


ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА

Сикорский SH-60B «Си Хоук»

Тип. Многоцелевой палубный вертолет

Силовая установка. 2 ГТД Дженерал Электрик T700-GE-401C мощностью по 1900 л. с.

Летные характеристики. Максимальная скорость при «броске» 235 км/ч, боевой радиус 93 км (с учетом патрулирования в течение 3 ч).

Массы и нагрузки (вариант ПЛО). Масса пустого вертолета 6190 кг, максимальная взлетная 9180 кг. Размеры. Диаметр несущего винта 16,36 м, ометаемая площадь 210,05 м2 , длина фюзеляжа 15,26 м, высота с вращающимися винтами 5,18 м.

Вооружение. Две торпеды Мк.46 или противокорабельные ракеты Конгсберг «Пингвин»

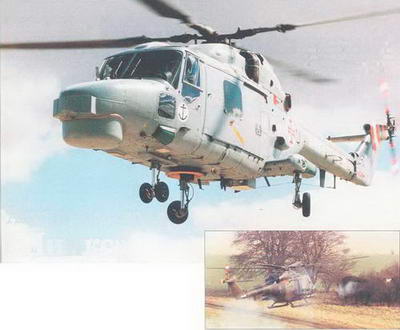

В августе 1978 г. вертолет «Линкс» АН.Мк.1 был принят на вооружение британской армии. На фото показан вертолет в момент пуска ПТУР«Toy»с подвески на правом борту

На внешнем рынке вертолеты «Линкс» завоевали большую популярность. В частности, ВМС Португалии имеют на вооружении пять палубных вертолетов «Супер Линкс» Мк.95
