И-153 «ЧАЙКА»


Говоря о названии этого самолета, следует отметить, что первоначально использовался лишь его буквенный индекс - И-153. Само слово «чайка» писалось с маленькой буквы и применялось для определения центроплана верхнего крыла, выполненного с V-образным изломом. Трудно сказать, когда, но постепенно частное определение типа крыла прижилось как название самолета и стало использоваться вполне официально.

И-153 появился в результате значительной модернизации более раннего истребителя И-15 и может быть определен как «И-15, третий вариант». Первоначально он определялся как эталон И-15бис для серии 1938 г. Однако спустя короткое время термин «эталон» использовали для модифицированного самолета, получившего обозначение И-152. Одновременно более глубокая модификация с убираемым шасси стала именоваться И-153. Самолет И-152 в серию не пошел, это цифровое обозначение не прижилось, а в истории запомнились только И-15бис и И-153.

Подготовленный эскизный проект И-153 Николай Поликарпов направил для рассмотрения в Главное управление авиапромышленности 13 октября 1937 г. В представленном проекте предлагались два варианта: с нормальным центропланом и с центропланом в виде «чайки», заметно расширенным по сравнению с более ранним И-15. Эта доработка, по мнению конструктора, могла помочь достижению компромисса в споре со сторонниками обычной бипланной схемы. Одновременно Поликарпов настаивает на использовании кольца Тауненда с отдельными выхлопными патрубками вместо широкого «наковского» капота. Он и здесь предлагает компромиссное решение, капот двигателя И-153 представляет нечто среднее между узким кольцом Тауненда и удлиненным капотом NACA.

По расчетам, полетный вес нового истребителя с двигателем М-25В находился в пределах 1455-1460 кг, с М-62 - около 1500 кг. Полетная скорость с убираемым шасси, разработанным Дмитрием Томашевичем, оценивалась в значениях 410-430 км/ч. Реализация нового истребителя сомнений не вызывала и предполагалась в течение 5-6 месяцев. В действительности события с появлением И-153 происходили на редкость замедленно.

11 ноября 1937 г. проект рассмотрели и утвердили в руководстве ВВС. В целом предложения Н. Поликарпова были одобрены, однако военные на этот раз требовали установки двух крупнокалиберных пулеметов. Так как подобных пулеметов, подходящих для установки на самолет, в тот момент не имелось, остановились на варианте с четырьмя синхронными ШКАСами. В таком виде 9 декабря 1937 г. маневренный биплан И-153 рекомендовали к серийному изготовлению.

В указанный период КБ Поликарпова перевели на территорию авиазавода № 156, где пришлось не только обживать новую территорию, но и приступить к проектированию нового истребителя И-180. Группа конструкторов во главе с Тетивкиным в этот период все усилия направила на выпуск серийных И-15 бис на авиазаводе № 1. Переписка Поликарпова в этот период изобилует записями, свидетельствующими о его озабоченности медленным ходом работ по созданию И-153 и опасении, что он «не обеспечен конструкторской опекой».

Основная конструкторская документация на И-153 была готова в мае 1938 г., а в августе закончили чертежи для производства головной серии. Тогда же, в августе, заканчивались производством две первые опытные машины.

Осенью 1938 г. постановлением правительства на заводе № 1 организовали единое конструкторское бюро (взамен четырех ранее существовавших) по внедрению маневренного истребителя И-153 в серийное производство. Начальником этого КБ назначили М.Н.Тетивкина, ранее занимавшегося внедрением в серию И-15бис.


ИСПЫТАНИЯ

Первый опытный И-153 № 5001 с двигателем М-25В построили в августе 1938 г. В ходе проведения летных испытаний, закончившихся в октябре, выявилось большое количество дефектов: недостаточная жесткость крыльев, вибрация элеронов, тряска хвостового оперения. Все эти недостатки учли на втором опытном И-153 (дублере) с заводским № 6005. На этом, более тщательно изготовленном экземпляре изменили рули высоты, на которых при уменьшении площади (на 0,107%) увеличили осевую компенсацию (с 16,5 до 18%) и сняли флеттнер. Были увеличены жесткость и весовая компенсация элеронов (до 25%).

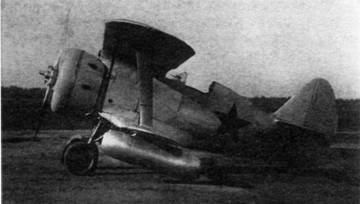

Первый опытный экземпляр в оригинальной окраске.


Изменения коснулись и винтомоторной группы: удлинили мотораму, поставили новые замки капота, жалюзи, про-тектированный бензобак. В шасси заменили шлицевое соединение на траверсы, поставили диски колес из сплава «электрон», новый амортизатор костыля.

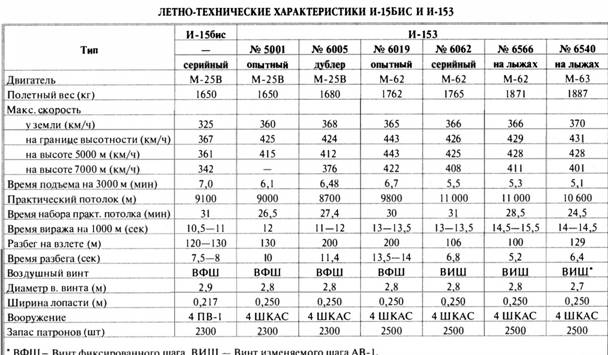

Зимой опытную «Чайку» отправили в 60-ю авиабригаду Закавказского военного округа, базирующуюся в районе Баку. Полеты начал летчик-испытатель НИИ ВВС Павел Федрови. Было решено, что это будут одновременно войсковые испытания, к которым постепенно подключатся И-153 из состава войсковой серии. Всего самолет № 6005 выполнил 454 полета, на нем достигли максимальной скорости 424 км/ч на высоте 3500 метров, его практический потолок составил 8700 метров, время набора пятикилометровой высоты - 6,4 минуты, время виража - 11 - 12 секунд. По-прежнему отмечалась тряска оперения и вибрация элеронов, имелись замечания по шасси и вооружению.

Конечно, такие данные не удовлетворили ни конструкторов, ни заказчиков. Однако считалось, что недостатки будут устранены, а более высокие летные показатели можно получить на самолетах с двигателями М-62.

11 апреля 1939 г. однотипный со вторым опытным И-153 № 6008 из числа самолетов войсковой серии разрушился в воздухе, достигнув на пикировании скорости 500 км/ч. Прочность крыльев следовало увеличить, поэтому начиная с 4-й серии конструкцию усилили, в частности зашивка передней кромки крыльев фанерой стала делаться по всему размаху.

Государственные испытания И-153 с двигателем М-62 начались летом 1939 г. 16 июня И-153 № 36019, оснащенный двигателем М-62 и воздушным винтом фиксированного шага (ВФШ), перегнали с завода и в течение 60 дней полностью испытали. Самолет развивал максимальную скорость 443 км/ч на высоте 4600 м, набирал высоту 9800 м, выполнял вираж за 13-13,5 секунды. На этот раз последовало заключение, что истребитель И-153 М-62 госиспытаний не прошел, прежде всего по причине недостаточной максимальной скорости - конструкторы рассчитывали получить не менее 460 км/ч. Припомнили и другие недостатки, устранение которых ранее откладывали. Признавалось, что обзор на самолете недостаточный, особенно при взлете и рулении. Военные требовали сделать новый центроплан также типа «чайка», но с улучшенным обзором, и установить хвостовое баллонное колесо. Самолет, однако, уже находился в серийном производстве, и вносить в него кардинальные изменения было невозможно. Единственной доработкой на этом этапе стало усиление бипланной коробки путем установки двойных несущих лент-расчалок.

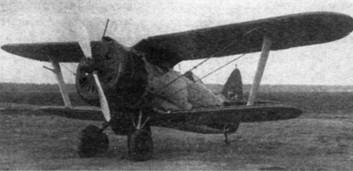

И-153 № 6005 с двигателем М-25В.


Для повышения летных характеристик рассматривались следующие варианты: подбор более эффективных воздушных винтов, использование винтов изменяемого шага (ВИШ), внедрение двигателей М-63 с максимальной мощностью 1100 л.с. Первые два И-153 № 6039 и № 6012, оснащенные двигателями М-63, построили осенью 1939 г. Хотя эти самолеты значились серийными, провести их полноценные испытания поначалу не представлялось возможным, что объяснялось недоведенностью самого двигателя и мотоустановки. И-153 № 6012, в частности, относился к разряду опытных экземпляров - на нем испытывался новый моторный капот с «юбкой». Что касается И-153 № 6039, то на нем занимались совершенствованием охлаждения двигателя. Так как М-63 имел более напряженный тепловой режим работы, в силовой установке использовали увеличенный 9-дюймовый маслорадиатор. Установлен он был на новом месте, под капотом двигателя. Несколько изменился и сам капот, в лобовой части которого прорезали дополнительные окна охлаждения. Кроме этого, увеличили диаметр задней кромки капота, что позволило повысить интенсивность проходящего воздушного потока, охлаждающего двигатель.

Государственные испытания головного серийного И-153 № 6540 с двигателем М-63 начались 21 января 1940 г. Именно в этот день самолет стартовал с Ходынского аэродрома и перелетел в Щелково для проведения полетов. Испытания проводились на лыжном шасси вплоть до схода снега 31 марта. Полученная максимальная скорость 431 км/ч расценивалась как недостаточная. Недобор ожидаемых более высоких показателей отнесли за счет установки лыж (хотя и убираемых) и неудовлетворительной регулировки карбюратора. Впрочем, все участники событий понимали, что схема биплана себя исчерпала и надеяться на значительное повышение полетной скорости не следует.

В остальном испытанный образец не имел каких-либо отличий от ранее опробованных И-153. Поэтому на нем провели ресурсные испытания - различные летчики НИИ ВВС выполнили на № 6540 более 1500 фигур высшего пилотажа. Летали и на штопор - эта головная боль беспокоила создателей самолета уже в течение года.


ШТОПОР

Долгие годы считалось, что самый опасный самолет по части штопора - истребитель И-16. Да, действительно, «ишачок» срывался в штопор при потере скорости почти немедленно, однако и выводился в нормальный полет из этой рискованной фигуры пилотажа практически идеально. Что касается другого поликарповского истребителя И-153, то о его штопорных способностях подобных слухов не имелось. С одной стороны, понятно, какие сюрпризы может преподнести освоенный и много раз испытанный биплан. Тем более что в оценке техники пилотирования И-153 значилось: «Самолет парашютирует хорошо. При взятой ручке «на себя» и убранном газе стремления свалиться на крыло нет, тенденций к срыву в штопор также нет. Скорость на парашютировании 110-120 км/час». Однако проверка на штопор была обязательной, тем более что при резком пилотировании, при передирании ручки управления «Чайка» в штопор входила. А вот выходить в нормальный полет не желала, что было сразу отмечено летчиками-испытателями.

Во время войсковых испытаний И-153 с М-25В в марте-апреле 1939 г. в Баку Управление ВВС обратило особое внимание на проведение штопорных испытаний. Однако тогда этот вопрос не нашел разрешения. Лишь летом 1939 г., когда новый истребитель участвовал в боевых действиях в Монголии, в НИИ ВВС продолжилась проверка всех полетных возможностей И-153. Поступивший к военным испытателям самолет № 6019 с двигателем М-62 и воздушным винтом фиксированного шага (ВФШ) решили одновременно со снятием летных характеристик проверить на штопор.

Результаты этой проверки оказались ошеломляющими - уже на третьем витке И-153 переходил в пологий штопор с неустановившимся характером вращения. Обычно на пятом витке останавливался мотор, после чего вывод машины в нормальный полет становился крайне затруднительным. Попытка выпускать шасси и тем самым смещать центр тяжести вперед не помогала, «Чайка» выходила из вращения со значительным, до 10-12 витков, запаздыванием. Ситуация складывалась весьма неприятная. Производство самолетов нарастает, они уже идут в войска, а проблема безопасных на них полетов, оказывается, до сих пор не решена.

Осенью 1939 г. приказом наркома авиапромышленности создается комиссия на заводе № 1 в составе конструктора Н. Поликарпова, бригадного инженера И. Петрова и специалиста по штопору профессора А. Журавченко. В результате работы комиссии и проведения полетов в ноябре родилась «Инструкция по технике пилотирования И-153 с М-62». Инструкция подробно описывала все действия пилота в полете и на земле, а в самом ее интересном месте было записано: «Штопор на самолете И-153 полностью не изучен. Предварительные испытания выявили отрицательные штопорные свойства самолета. Выполнять штопор на самолете И-153 М-62 с целью тренировки запрещается».

Удовлетворить кого-либо такие выводы, естественно, не могли, поэтому в начале 1940 г. для продолжения злополучных исследований выделили очередной самолет - № 6566. По сравнению с предыдущими машинами № 6566, по мнению летчиков, отличался более тщательным изготовлением, окраской и отделкой. И-153 № 6566 стал тяжелее за счет усиления конструкции, установки инерционного стартера (РИ) и воздушного винта изменяемого шага. Полетный вес самолета составил 1853 кг.

29 февраля 1940 г. на этой «Чайке» начал летать летчик Кубышкин, а закончил полеты 13 мая капитан Прошаков. Исследуя все возможные варианты поведения самолета в воздухе, летчики определили: «Вывод из штопора производится энергичной дачей рулей в следующей последовательности: сначала дается нога до отказа против штопора и через полвитка-виток (по времени 1-2 секунды) ручка от себя за нейтральное положение. Элероны нейтральны. Малейшее отклонение от этого правила влечет к большим запаздываниям на выходе». В заключении было сказано, что при строгом выполнении «Инструкции» штопор безопасен. Предлагалось разрешить пилотам строевых частей производить тренировку на штопор до 2 витков.

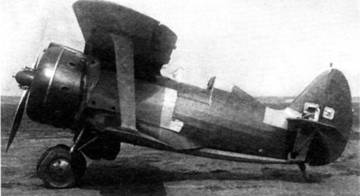

И-153 № 8019 с двигателем М-63. Самолет испытывался на штопор, на его оперении закреплены датчики самописцев отклонения рулей (СОР)


Через непродолжительный промежуток времени «Инструкция» была опробована при испытаниях И-153, оснащенного двигателем М-63. На самолете № 8019 летали на штопор в июне-июле 1940 г. летчики Жуков, Супрун, Кубышкин, Ларюшкин. Они утверждали, что И-153 с мотором М-63 при строгом следовании инструкции имеет возможность безопасного выхода из штопора, с запаздыванием от одного до 1,75 витка после любого числа выполненных до этого витков. Хотя испытуемая машина за счет установки тяжелого двигателя имела более переднюю центровку, улучшения штопорных характеристик при этом отмечено не было. Методика ввода и вывода данного самолета оценивалась одинаково с методикой для самолета И-153 с М-62. «Самолет И-153 с мотором М-63, винтом АВ-1 вполне пригоден для производства тренировочных полетов на штопор в войсковых частях на высоте не ниже 5000 метров».

На этом штопорные испытания, собственно, и закончилась. Все как будто было соблюдено: недостатки определены, как с ними бороться, оговорено. Однако даже много лет спустя старые пилоты при упоминании о штопоре на «Чайке» сокрушенно качали головами и добавляли: «Не хотела выходить…»

В заключение истории со штопором уместно отметить некоторые особенности пилотирования И-153. Уже на рулении пилоту приходилось из-за недостаточности обзора передвигаться «змейкой», энергично работая педалями ножного управления. На взлете И-153 хорошо держал направление, отрывался легко, был возможен взлет без подъема хвоста. На хорошо сбалансированных самолетах можно было летать с «брошенной» ручкой управления. Ввиду хорошей поперечной устойчивости в вираж И-153 входил вяло, при этом был устойчив и не боялся перетягивания ручки. При потере скорости сваливался на крыло с опусканием носа (то есть в штопор не стремился). Происходило это на скорости меньше посадочной, так как на посадке тенденций к сваливанию пилоты не отмечали. Пикировал И-153 устойчиво, скорость набирал медленно. При превышении значения скорости 430 км/ч отмечалась тряска хвостового оперения. При эксплуатации на колесах самолет выполнял посадку на «три точки», при несоблюдении этого условия имел тенденцию к прыжкам за счет жесткой амортизации. Задувание в кабине было небольшое, однако полет без очков считался невозможным. Недостатком считалось отсутствие противопожарной перегородки между пилотом и топливным баком.


МОДИФИКАЦИИ И-153 ТК

Описанные выше работы по доводке И-153 относятся прежде всего к основным серийным машинам, выпускавшимся с двигателями М-62 и М-63. Массовым типом при этом стал И-153 с двигателем М-62 - авиазавод № 1 изготовил 3016-3020 таких машин. Значительно меньше построили И-153 М-63 - 345 экземпляров. Проводившиеся опытные работы касались в основном вариантов вооружения и повышения высотности самолета. Одним из направлений стала установка турбокомпрессоров (ТК).

Первые опыты с турбокомпрессорами провели на И-15бис. Дальнейшее развитие работы получили на И-153, однако с ним оказалось несколько сложнее. Прежде всего пришлось переделывать капот двигателя по типу И-15бис и устанавливать жаростойкие боковины фюзеляжа. Всего изготовили четыре самолета войсковой серии: № 6001, 6003, 6006, 6011. Государственные испытания этих И-153, оснащенных двигателями М-25В и М-62, проходили с 19 июля по 29 августа 1939 г. В отдельных случаях пилоты забирались на высоту 12 километров. И-153 ТК с М-25В развивал максимальную скорость 455 км/ч на высоте 8750 метров, И-153 ТК с М-62 достигал 482 км/ч на высоте 10 300 метров. Согласно заводским данным, в 1940 г. построили 20 истребителей И-153 М-62 ТКи один И-153 М-63 ТК. Самолеты предполагалось направить в ПВО, однако сведений об использовании таких машин на практике не обнаружено.

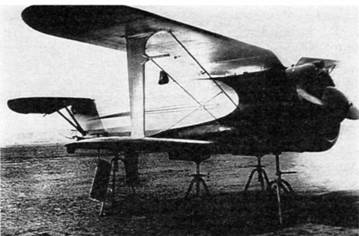

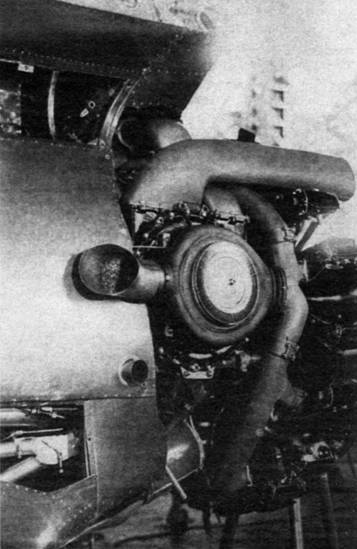

Установка турбокомпрессора (ТК) на И-153 ТК.


И-153 ПС

Развитие авиационной техники во второй половине 30-х годов характеризовалось не только значительным улучшением летных характеристик самолетов, но и стремлением обеспечения минимального комфорта пилоту, управляющему таким самолетом. Одним из направлений повышения высотности полетов, наряду с улучшением других характеристик самолетов, стали герметические кабины. Первыми советскими истребителями, снабженными гермокабинами, стали И-15 и И-15бис. В конце июля 1939 г. постановлением правительства конструкторскому бюро Поликарпова выдается задание на оснащение одного из серийных истребителей И -153 герметической кабиной с одновременной установкой на самолет турбокомпрессоров (ТК). Так как конструктор А.Я.Щербаков уже разработал вполне совершенную конструкцию герметической кабины, задание на переоборудование «Чайки» поручили его КБ.

Деятельность по установке гермокабин развернулась на подмосковном авиазаводе № 289, где к середине 1940 г. выполнили основную часть работ (турбокомпрессоры на этом этапе установлены не были). Первый И-153 ГК, заводской № 6034, поступил на госиспытания в июле 1940 г. Практически без изменения конструкции в самолет была вмонтирована гермокабина, позволяющая выполнять полеты на высотах более 4 километров без кислородного оборудования и специального снаряжения - толстого теплого комбинезона, стесняющего движения.

Конструктивно кабина была выполнена в виде сварного металлического «кокона» (сталь С20) по форме и размерам фигуры сидящего летчика. Верхняя откидная часть представляла собой полусферу в виде стального каркаса с дюралевой оболочкой и прорезанными в ней иллюминаторами. Необходимые жизненные условия в кабине поддерживались при помощи кислорода, поступавшего из 4-литрового баллона в количестве 3-4 литров в минуту. Кислород смешивался с воздухом, который проходил через специальные регенерирующие патроны, поглощающие углекислый газ. Очищенная таким образом воздушная смесь поступала в переднюю часть кабины в количестве 50-55 литров в минуту. Внутри поддерживалось постоянное избыточное давление 0,2 атмосферы и температура около 10° С.

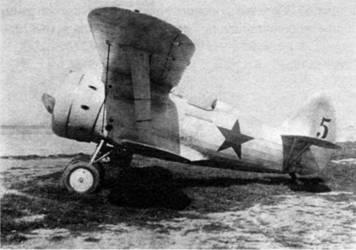

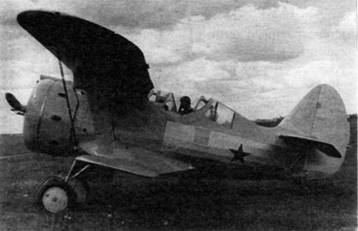

И-153 ГК с гермокабиной.


Испытания самолета велись с 20 по 30 июля 1940 г. Летчики, в числе которых находился известный уже тогда Степан Супрун, отметили, что летные качества И-153 практически не изменились. Устойчивость машины, несмотря на смещение центровки назад более чем на 2%, осталась прежней. Обзор вперед за счет установки прицела ПАН-22 в специальном кожухе ухудшился, зато назад стал лучше, тем более что вертеться в легком комбинезоне было несравнимо легче, чем в толстом зимнем обмундировании.

Всего выполнили 11 полетов, 9 из них на предельную высоту - более 10 километров. Проведенные учебные бои с И-16 и стандартными И-153 были скорее данью традиционным видам испытаний, ибо выявить какие-либо особенности, кроме уже упомянутого выше незначительного ухудшения обзора, за столь короткий срок было практически невозможно. Зато все пилоты отмечали малый шум в кабине и отсутствие усталости после высотного полета. Степан Супрун, слетавший на И-153 ГК 30 июля на высоту 10 км, был приятно удивлен, что ему не требуется обычный отдых после высотного полета. Уже через 20 минут после приземления он вылетел на Не-100, проходившем испытания в НИИ ВВС.

Для накопления опыта эксплуатации предполагалось построить небольшое количество «Чаек» с гермокабиной, однако серии не последовало, и, по имеющимся у автора данным, И-153 № 6034 остался в единственном экземпляре.


И-153Б

Причиной появления этого проекта стало стремление отказаться от межкрыльевых лент-расчалок. Расчалки создавали дополнительное аэродинамическое сопротивление и, кроме того, требовали постоянного присмотра и регулировки. В новой модификации, обозначенной И-153Б, необходимую жесткость коробки крыльев обеспечивало нижнее крыло трапециевидной формы с увеличенной корневой хордой и фанерной обшивкой. Идея представлялась оригинальной, ее реализация легко осуществимой, объем переделок базового самолета небольшим. Однако преимущества также оценивались невысоко, поэтому от реализации проекта отказались.


Установка турбокомпрессора (ТК) на И-153 ТК.


И-153УД

Необходимость экономии металла стала причиной появления «Чайки», у которой фюзеляж частично выполнили из дерева. В самолете, получившем обозначение И-153УД, хвостовую часть фюзеляжа от 3-й рамы выполнили в виде деревянного монокока. Конструкция была хорошо освоена промышленностью и применялась в истребителе И-16. Деревянный фрагмент стал тяжелее металлического на 8,4 кг, а по обводам они были абсолютно идентичны.

Испытания И-153УД проходили с 30 сентября по 5 октября 1940 г., летал П.Е.Логинов. В целом эти испытания прошли успешно, однако воплощения в серии машина И- 153УД не нашла в связи с прекращением постройки базовой модели.


ВАРИАНТЫ ВООРУЖЕНИЯ

Еще на стадии проектирования на И-153 предполагали установить крупнокалиберные пулеметы. Первый И-153 № 6021 с двумя пулеметами ТКБ-150 (Березина) калибра

12,7 мм (вместо двух верхних ШКАСов) проходил полигонные испытания в августе 1939 г. Каждый пулемет имел боезапас 165 патронов, для их перезарядки на самолете установили дополнительный баллон со сжатым воздухом. Чуть позже появился вариант с установкой одного синхронного крупнокалиберного пулемета Березина и двух ШКАСов. Оружие испытали на И-153 № 6506 в феврале-марте 1940 г., в таком виде самолет рекомендовали к запуску в серийное производство. Осенью 1940 г. на полигоне под Кубинкой войсковые испытания прошли три И-153 (№ 8527, 8528, 8545), вооруженные пулеметами Березина. До конца года авиазавод № 1 выпустил полторы сотни «Чаек» с таким вооружением.

Не менее заманчивой представлялась установка на «Чайку» скорострельных авиационных пушек ШВАК калибра 20 мм. Снаряд этой пушки превосходил пулю крупнокалиберного пулемета по массе в два раза (48 и 96 граммов соответственно), разрушающая способность была выше в несколько раз. Однако на И-16 пушки были установлены вне диска вращения воздушного винта, а на И-153 их решили установить в синхронном варианте, со стрельбой через винт. Эта работа тогда проводилась впервые, и имелись сомнения в успехе. Представлялось, что в отдельных случаях (затяжной выстрел) снаряд попадет в лопасть и перебьет ее. Для уменьшения такой вероятности силами конструкторских бюро Н. Поликарпова и Б. Шпи-тального провели значительные исследования. Принятая ранее регулировка «щелчка», то есть момента выстрела, при вращении винта самолета «после лопасти» была заменена регулировкой «до лопасти», а стрельба на малых оборотах исключена. Для уменьшения «углов относа» использовали привод синхронизации внутри пушки, то есть импульс синхронизации стал передаваться не на затыльник, а к началу ствольной коробки. Все эти и другие нововведения позволили надеяться на безопасную стрельбу из синхронных пушек. Тем не менее сомнения существовали, поэтому путем нарушения регулировки синхронизатора добились пробития лопасти сначала на земле, а затем и в воздухе (летал Е. Уляхин). Пробитая лопасть воздушного винта оказалась работоспособной, мотор тянул, добраться домой с таким повреждением вполне было возможно.

В начале 1940 г. построили войсковую серию самолетов с пушками ШВАК, обозначенных И-153П (№ 6578, 6598, 6760). И-153П проходили испытания в 16-м иап 24-й авиадивизии Московского военного округа в течение лета 1940 г. По отзывам пилотов, эти «Чайки» были несколько инертнее, основным неудобством считалось загрязнение лобового козырька пороховой гарью. В целом испытания прошли успешно, далее решили построить еще три таких пушечных аппарата. По заводским данным, построили пять экземпляров И-153П, три из них летом 1940 г. поступили на вооружение 60-й авиабригады ЗакВО.

Почти одновременно с пушечными «Чайками» велись испытания штурмовых подвесок. И-153 «Ш» и И-153 «УШ» имели под нижним крылом обтекаемые каплевидные контейнеры с пулеметами ШКАС (всего четыре) или бомбовые кассеты, в каждой кассете по двадцать 2,5-кг бомб. Во второй половине 1940 г. провели испытания И-153, вооруженных реактивными снарядами РС-82. До конца года установками для PC оборудовали более четырехсот И-153. Изменения сводились в основном к установке дополнительной металлической обшивки на нижней поверхности нижнего крыла.


ПОДВЕСНЫЕ БАКИ

В течение зимы 1938/39 г. активизировались работы по увеличению дальности полета истребителей путем оснащения их подвесными топливными баками. Реальное воплощение совпало с началом серийного выпуска истребителей И-153. Поначалу опыты с подвесными баками велись на самолетах И-15бис. В марте 1939 г. испытали подфюзеляжные цилиндрические баки емкостью 150 литров, в апреле - подкрыльевые каплевидные баки общей емкостью 200 литров (под каждым крылом подвешивалось по два пятидесятилитровых бака). В серии решили выпускать каплевидные баки емкостью 100 литров, а в дальнейшем перейти на подвесные баки из фибры. Такие баки выпускались под обозначением ПЛБГ-100 и устанавливались на части истребителей И-153 и И-16. До конца 1939 г. подвесными баками оборудовали 50 И-153 (столько же И-15бис), некоторое количество таких самолетов выпустили в 1940 г. Впоследствии И-153 с подвесными баками поступали преимущественно в полки истребительной авиации ВМФ.


Пилот «Чайки» на фоне самолета, оборудованного подвесными топливными баками.


СЕРИЙНОЕ ПРОИЗВОДСТВО

Внедрение И-153 в серию на авиазаводе № 1 началось в 1939 г. В течение следующих 12 месяцев этот самолет, определяемый как заводской тип 34, полностью вытеснил из производства более ранний И-15бис (тип 32).

Всего за 1939 г. приняли 1011 И-153, еще 189 И-153 с двигателями М-63 не были закончены постройкой и перешли в план 1940 г.

1940-й стал вторым и последним годом производства истребителей И-153. При запланированном выпуске 2040 машин из заводских цехов на аэродром в этом году выкатили 2362 «Чайки». В конце 1940 г. авиазавод № 1 перешел на выпуск истребителей МиГ. До конца года здесь построили 100 МиГ-1 и 20 МиГ-3, а также 81 ББ-22. Хотя производство И-153 было прекращено в 1940 г., некоторое количество машин закончили уже в следующем. 64 «Чайки», выпущенные в 1941 г., стали заключительным аккордом в истории советских истребителей бипланной схемы. Суммарный выпуск И-153 за 1939-1941 гг. составил 3437 экземпляров.


ТЕХНИЧЕСКОЕ ОПИСАНИЕ

Определение конструкции истребителя И-153 термином «смешанная» как нельзя более точно подходит к этому самолету. Применяемая в мировом самолетостроении со времен Первой мировой войны конструкция этого типа была в значительной степени отработана и могла называться традиционной. К недостаткам ее следует отнести значительную трудоемкость, многодельность и очень высокую долю ручной работы. В то же время такой тип конструкции отличался неплохой ремонтопригодностью в полевых условиях, ремонт мог осуществляться техническим персоналом средней квалификации при минимуме средств.

«Стержнем» фюзеляжа (да и самого самолета) являлась стальная четырехгранная ферма из тонкостенных хроман-силевых (сталь 30ХГСА) труб. В носовой части через систему резиновых амортизаторов типа «лорд» на ферму навешивалась моторама с двигателем. В верхней части фюзеляжа установлена стальная V-образная ферма, являющаяся остовом «Чайки», а в нижней части - дюралюминиевый центроплан, завязанный с куполами шасси и усиленный стальными раскосами. Обтекаемая форма фюзеляжа образована поперечным набором из легких дюралевых профилей. В передней части поперечный набор шпангоутов частично подкреплялся стрингерами, сверху конструкция закрывалась легкосъемными дюралевыми крышками, крепившимися на винтах. Хвостовая часть фюзеляжа, включая кабину пилота, имела частый шаг продольных профилей, называемых «опалубкой», - именно на ней крепилась полотняная обшивка.


Подача команды на взлет при помощи ракеты


Крылья И-153 деревянные, прямоугольные в плане, с эллиптическими законцовками из дюралюминия. Конструкция верхнего и нижнего крыльев практически идентична: коробчатые лонжероны и собранные из реек ферменные нервюры. Внутренняя часть крыльев для придания жесткости укреплена стальными расчалками. Передняя часть крыльев и районы усилений зашиты 1,5-мм фанерой. После обшивки крыльев полотном и нанесения лакокрасочного покрытия передняя часть крыльев тщательно отделывалась и полировалась. Верхнее крыло снабжено двухсекционными элеронами, склепанными из дюралюминия и обшитыми полотном. На внутренней секции элерона поздних серий И-153 устанавливались небольшие пластинки длиной 460 мм для индивидуальной регулировки каждого самолета (подобные пластинки устанавливались и на хвостовом оперении). Так как официального названия эти пластинки не получили, то и по сегодняшний день они называются по-разному: ножи, гребешки, флеттнеры, триммеры.

Соединение коробки крыльев обеспечивали обтекаемые I-образные стойки. Места соединения стоек с крыльями закрыты небольшими обтекателями. Края обтекателей оклеивались миткалевой лентой, поэтому четкого перехода между обтекателем и крылом нет. На правой стойке крыла крепился приемник воздушного давления указателя скорости (трубка Пито).

Жесткость коробки крыльев обеспечивают регулируемые ленты-расчалки профилированного сечения. Каждая пара крыльев расчалена четырьмя расчалками, две из них сдвоенные. Для предохранения от вибраций в центральной части расчалки скреплены обтекаемыми фиксаторами, выточенными из ясеня, - так называемыми «уточками». Хвостовое оперение имело дюралевый каркас, обшитый полотном. Стабилизатор, снабженный V-об-разными подкосами каплевидного сечения, имел механизм регулировки угла установки на земле. Киль самолета для парирования разворачивающего момента воздушного винта повернут влево на Г32\ Место сочленения с фюзеляжем закрыто дюралевым обтекателем. Стык обтекателя и фюзеляжа заклеен полотняной лентой. В процессе эксплуатации обтекатель мог сниматься, после его последующей установки место стыка заклеивалось новой лентой. Так как лента далеко не всегда закрашивалась, выглядела она светлой полосой, на фотографиях воспринимается декоративной покраской, вводя в заблуждение современных исследователей.


Убираемое шасси И-153 крупным планом.

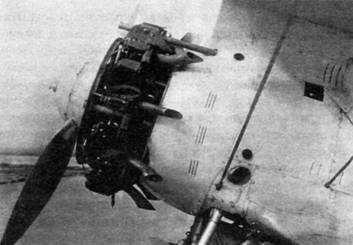

Силовая установка И-153 М-25В со снятыми капотами.

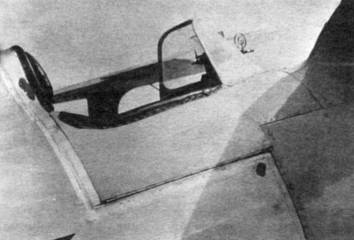

Правый борт в районе кабины пилота.


Шасси И-153, убираемое с поворотом назад, ниши колес, называемые куполами, имеют внутренний диаметр 730 мм. Колеса 700x150 мм, стандартные, с дисковыми тормозами, снабжены обтекателями-крышками убранного положения. Стойки шасси крепятся в нижней части фюзеляжа при помощи карданного узла, разворачивающего стойку во время уборки-выпуска шасси. Необходимую жесткость каждой стойки обеспечивают шарнирные подкосы, в выпущенном положении образующие жесткую трехгранную пирамиду. Уборка шасси осуществлялась сжатым воздухом при помощи пневмо-цилиндра, в убранном положении стойки прикрывались подвижным щитком. Применялись щитки, клепанные из профилей, часть серийных машин имела щитки с усилениями из гофра. Включение системы уборки шасси - при помощи воздушного крана, расположенного на левом борту кабины. В случае отказа основной воздушной системы для выпуска шасси имелся аварийный механизм. Он представлял собой обычную лебедку, связанную тросом через ролик, установленный на ломающемся подкосе пирамиды шасси. Приводился в действие рукояткой, расположенной на правом борту.


Установка лыжного убираемого шасси.


Костыль И-153 поворотный, сварен из свернутого стального листа и снабжен колесом диаметром 150 мм из цельной резины. Амортизация костыля воздушно-масляная, для доступа к ней на левом борту под стабилизатором имелся небольшой люк.

Зимой самолет переставлялся на лыжи, которые при уборке поджимались к фюзеляжу, частично выступая в поток. Использовались лыжи самолета И-16 с переделкой кабана крепления и введением дополнительного звена - так называемой серьги, увеличивающей стояночную высоту самолета до необходимого значения. Карданный механизм при уборке лыжного шасси не применялся, поэтому основной узел стойки фиксировался в зимнем положении. Купола для уборки колес прикрывались зимним щитком, подвижный щиток, закрывающий стойки в убранном положении, также ставился зимнего типа. Хвостовое колесико в зимний период заменялось на небольшую лыжу, в просторечии называемую «лыжонком». Так как при полетах с раскисшего грунта костыль зарывался и мешал рулению, многие пилоты предпочитали оставлять «лыжонок» и в летнее время.

Винтомоторная установка в основном варианте имела двигатель М-62 с винтом изменяемого шага (ВИШ) типа

АВ-1 диаметром 2,8 м. Первые серии И-153 с двигателями М-25В и М-62 имели воздушные винты постоянного шага диаметром 2,8 м, снабженные обтекателем-коком. На машины с М-63 ставился ВИШ диаметром 2,7 и 2,8 м. Двигатель М-62 имел максимальный диаметр 1375 мм, полную длину 1100 мм, сухой вес 490 кг (вес М-25В - 435 кг, М-63 - 510 кг). Взлетная мощность М-62 - 1000 л.с. (М-25В - 775 л.с, М-63 - 1100 л.с), номинальная мощность у земли 830 л.с, номинальная при включении первой скорости нагнетателя на высоте 1530 м - 850 л.с, номинальная при включении второй скорости нагнетателя на высоте 4200 м - 800 л.с.

Сектора газа для управления двигателем - на левом борту кабины пилота. Двигатель закрыт капотом типа NACA, в котором имелось 8 отверстий для выхлопных патрубков. 1-й и 9-й патрубки двигателя объединены - нумерация ведется с первого верхнего цилиндра по часовой стрелке со стороны пилота. Капот имел диаметр 1425 мм, длину 885 мм (капоты машин разных серий отличались) и состоял из неподвижного лобового кольца и трех съемных крышек. Крышки ставились на замках, дополнительная фиксация осуществлялась лентой из нержавеющей стали, стягиваемой при помоши тендера. Лобовая часть капота имела 9 отверстий, которые для регулировки охлаждения двигателя перекрывались подвижными створками.

Бензиновый бак дюралевый, сварной, протектирован-ный, отделен от двигателя противопожарной перегородкой, между баком и пилотом перегородки не было. Емкость стандартного бензобака 316 литров (240 кг).

ГЕОМЕТРИЧЕСКИЕ РАЗМЕРЫ И-153

Размах верхнего крыла (м) 10,0

Размах нижнего крыла (м) 7,50

Длина в линии полета (м) 6,275

Высота в линии полета (м) 3,425

Площадь крыла (м2) 22,14
