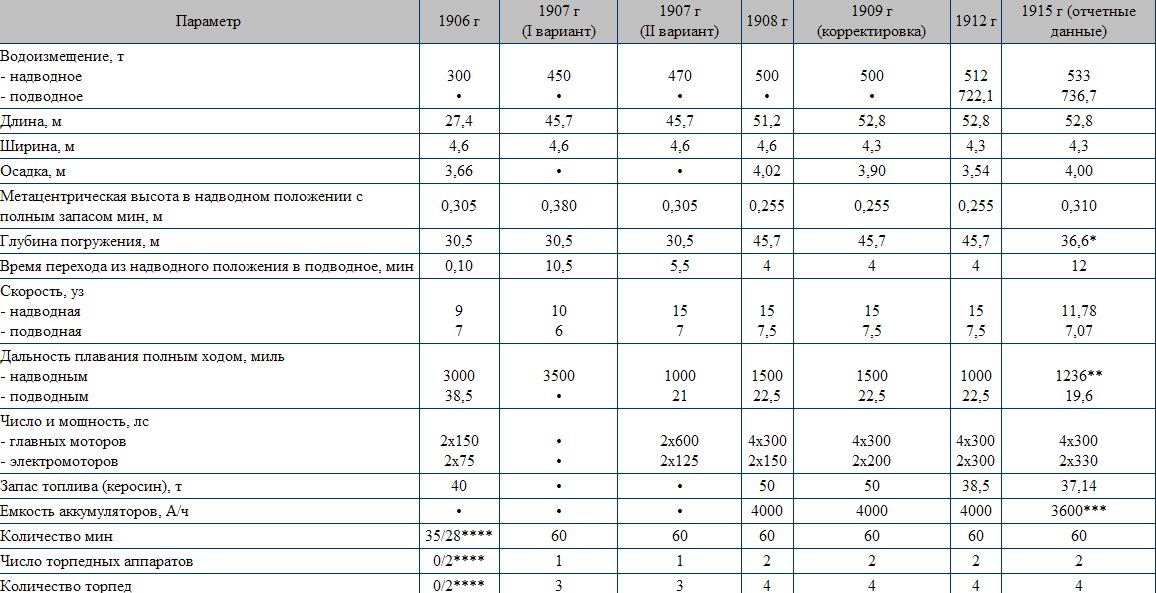

Основные данные проектов подводного минного заградителя М.П. Налетова (проекты по годам)


* Глубина, на которую фактически погружался заградитель во время испытаний в 1915 г.

** Эта дальность плавания достигалась при экономическом ходе 8,597 уз под двумя моторами. По контракту же требовалось достигнуть дальности плавания 2500 миль экономическим ходом около 9 уз под одним мотором.

*** Из-за военного времени на испытаниях полная разрядка аккумуляторов не производилась

**** При 35 минах торпедные аппараты и торпеды не предусматривались


Кроме перечисленных главных балластных цистерн, на заградителе были установлены вспомогательные балластные цистерны: носовая и кормовая дифферентные и уравнительные.

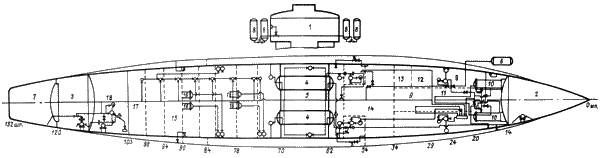

Схема водяного трубопровода заградителя "Краб"

1 - рубка; 2 и 3 - носовая и кормовая цистерны главного балласта; 4 и 5 - цистерны высокого и низкого давления; 6 и 7 - носовая и кормовая дифферентные цистерны; 8 - уравнительная цистерна; 9 - заместительная цистерна; 10 - торпедный аппарат; 11 - помещение для хранения торпед; 12 - цистерна питьевой воды; 13 - провизионка; 14 - аккумуляторная; 15 - керосиновая цистерна; 16 - охладители керосиномоторов; 17 - запасная цистерна керосина; 18 - помповое отделение


Носовая дифферентная цистерна (цилиндр со сферическими днищами) объемом 1,8 м3 располагалась в надстройке лодки между 12-м и 17-м шпангоутами. По первоначальному проекту она находилась внутри носовой балластной цистерны, но из-за недостатка места в последней (в ней помещались клинкеты торпедных аппаратов, валы и привод носового горизонтального руля, колодец подводного якоря и трубы от клюзов становых якорей) была перенесена в надстройку.

Носовая дифферентная цистерна была рассчитана на 5 атм. Наполнение ее водой производили помпой, а удаление воды - помпой или сжатым воздухом. Такое расположение носовой дифферентной цистерны - в надстройке выше грузовой ватерлинии лодки - следует признать неудачным, что и подтвердилось при последующей эксплуатации заградителя. Осенью 1916 г. носовую дифферентную цистерну сняли с лодки, и ее роль должны были выполнять носовые цистерны вытеснителей 128.

Кормовая дифферентная цистерна объемом 10,68 м3 находилась между 120-м и 132-м шпангоутами и от кормовой балластной цистерны отделялась сферической переборкой. Эта цистерна, так же как и носовая, рассчитана на давление 5 атм. В отличие от носовой кормовую дифферентную цистерну можно было заполнять и самотеком и помпой. Удаляли воду из нее помпой или сжатым воздухом.

Для погашения остаточной плавучести на заградителе имелись четыре уравнительные цистерны общим объемом около 1,2 м3 . Две из них находились впереди рубки и две сзади нее. Наполняли их самотеком через кран, помещавшийся между шпангоутами рубки. Воду удаляли сжатым воздухом.

На заградителе были установлены две малые центробежные помпы в носовом отделении между 26-м и 27-м шпангоутами, две большие центробежные помпы в среднем помповом отделении между 54 - 62 шпангоутами, а также одна большая центробежная помпа на палубе между 102 - 105-ми шпангоутами.

Малые центробежные помпы производительностью 35 м3 /ч приводились в движение электромоторами мощностью 1,3 лс каждый. Помпа правого борта обслуживала заместительные цистерны, питьевой воды и провизии, масляную цистерну правого борта и торпедозаместительную цистерну. Помпа левого борта обслуживала носовую дифферентную цистерну и масляную цистерну левого борта. Каждая из помп была снабжена собственным бортовым кингстоном.

Большие центробежные помпы производительностью по 300 м3 /ч приводились в движение электромоторами мощностью 17 лс каждый. Помпа правого борта накачивала и выкачивала воду за борт из цистерны высокого давления и носовой балластной цистерны. Помпа левого борта обслуживала цистерну низкого давления. Каждая помпа снабжена собственным кингстоном.

Одна большая центробежная помпа той же производительности, что и предыдущие две, установленная в корме, обслуживала кормовую балластную и кормовую дифферентную цистерны. Эта помпа также снабжена собственным кингстоном.

Вентиляционные трубы цистерн низкого и высокого давления были выведены в крышу носовой части ограждения рубки, а вентиляционные трубы носовой и кормовой балластных цистерн - на палубу надстройки. Вентиляция носовой и кормовой дифферентных цистерн была выведена внутрь лодки.

Запас сжатого воздуха на заградителе составлял 125 м3 (по проекту) при давлении 200 атм. Воздух хранился в 36 стальных балллонах: 28 баллонов размещались в корме, в керосиновых цистернах, и 8 - в носовом отделении, под торпедными аппаратами.

Кормовые баллоны подразделялись на четыре группы, а носовые - на две. Каждая группа подключалась к воздушной магистрали независимо от других групп. Для понижения давления воздуха до 10 атм (для цистерны высокого давления) в носовой части лодки был установлен детандер. Дальнейшее понижение давления достигалось неполным открыванием впускного вентиля и регулировкой по манометру. Сжатие воздуха до давления 200 атм производили с помощью двух электрокомпрессоров производительностью по 200 м3 /ч. Компрессоры были установлены между 26-м и 30-м шпангоутами, а магистраль сжатого воздуха шла по левому борту.

Для управления заградителем в горизонтальной плоскости служил вертикальный руль балансирного типа площадью 4,1 м2 . Управлять рулем можно было двумя способами: при помощи электрического управления и вручную. При электрическом управлении вращение штурвала передавалось посредством зубчатых колес и цепи Галля на бортовой штуртрос, состоявший из стальных валиков. От штуртроса получала движение рулевая машина, соединенная зубчатой передачей с электромотором мощностью 4,1 лс. Мотор приводил в движение последующую передачу к румпелю.

На заградителе установлены три поста управления вертикальным рулем: в рубке и на мостике рубки (съемный штурвал, соединявшийся со штурвалом в рубке) и в кормовом отделении. Штурвал на мостике рубки использовали для управления рулем при плавании лодки в крейсерском положении. Для ручного управления служил пост в кормовой части заградителя. Главный компас находился в рубке рядом со штурвалом, запасные компасы были размещены на мостике рубки (съемный) и в кормовом отделении.

Для управления заградителем в вертикальной плоскости при подводном плавании, для погружения и всплытия установлены две пары горизонтальных рулей. Носовая пара горизонтальных рулей общей площадью 7 м2 располагалась между 12-м и 13-м шпангоутами. Оси рулей проходили через носовую балластную цистерну и там соединялись втулкой винтозубчатого сектора, а последний был соединен с червячным винтом, от которого шел горизонтальный вал через сферическую переборку. Рулевая машина размещалась между торпедными аппаратами. Максимальный угол перекладки рулей ±18°. Управление этими рулями, так же, как вертикальным рулем, - электрическое и ручное. В первом случае горизонтальный вал с помощью двух пар конических шестерен соединялся с электромотором мощностью 2,5 лс. При ручном управлении включали добавочную передачу. Указателей положения рулей два: один механический, перед рулевым, и другой электрический, у командира в рубке. Около рулевого находились глубомер, кренометр и дифферентомер. Рули защищены от случайных ударов трубчатыми ограждениями. Кормовые горизонтальные рули по своему устройству сходны с носовыми рулями, но общая их площадь меньше 3,6 м2 . Рулевая машина кормовых горизонтальных рулей находилась в кормовом отделении лодки между 110 и 111 шпангоутами.

Заградитель был снабжен двумя становыми якорями и одним подводным якорем. Становые якоря Холла весили каждый 25 пудов (400 кг), причем один из этих якорей был запасным. Якорный клюз находился между 6-м и 9-м шпангоутами и выполнен сквозным на оба борта. Трубой из листовой стали клюз соединялся с верхней палубой надстройки. Такое устройство позволяло бросать якорь по желанию с каждого борта. Якорный шпиль, вращавшийся электромотором мощностью 6 лс, мог служить также и для швартовки лодки. Подводный якорь (такого же веса, как и надводные якоря), представлявший стальную отливку с грибовидным расширением, был расположен в особом колодце на 10-м шпангоуте. Для поднятия подводного якоря использовался электромотор левого борта, обслуживавший становой якорь.


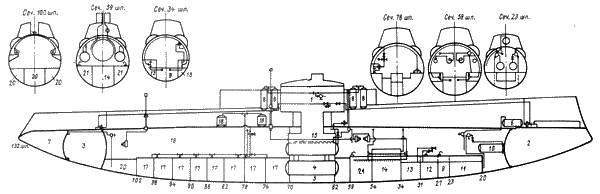

Схема судовой вентиляции и вентиляции цистерн заградителя "Краб"

1 - рубка; 2 и 3 - носовая и кормовая цистерны главного балласта; 4 и 5 - цистерны высокого и низкого давления; 6 и 7 - носовая и кормовая дифферентные цистерны; 8 - уравнительная цистерна; 9 - заместительная цистерна; 10 - торпедный аппарат; 11 - помещение для хранения торпед; 12 - цистерна питьевой воды; 13 - провизионка; 14 - аккумуляторная; 15 - проходная труба; 16 - отделение керосиномоторов и электромоторов; 17 - керосиновая цистерна; 18 - расходная керосиновая цистерна; 19 - резервная керосиновая цистерна; 20 - помповое отделение; 21 - цистерна для масла

Для вентилирования помещения заградителя были установлены шесть вентиляторов. Четыре вентилятора (приводились в движение электромоторами мощностью 4 лс) производительностью 4000 м3 /ч находились в среднем помповом и в кормовом отделениях лодки (по два вентилятора в каждом помещении).

В среднем помповом отделении около 54-го шпангоута были расположены еще два вентилятора производительностью 480 м3 /ч (приводились в движение электромоторами мощностью 0,7 лс). Они служили для вентилирования аккумуляторных батарей, их производительность - 30-кратный обмен воздуха в течение часа.

На заградителе были предусмотрены две вентиляционные опускающиеся трубы, автоматически закрывавшиеся при их опускании. Носовая вентиляционная труба находилась между 71-м и 72-м шпангоутами, а кормовая - между 101-м и 102-м шпангоутами. При погружении трубы укладывались в особые выгородки в надстройке. Первоначально трубы в верхней части оканчивались раструбами, но затем последние были заменены колпаками. Трубы поднимались и опускались червячными лебедками, привод к которым находился внутри лодки.

Трубы от носовых вентиляторов проходили через среднюю балластную цистерну и соединялись в вентиляторной коробке, от которой шла общая труба к опускной части. Трубы кормовых вентиляторов шли по правому и левому борту до 101-го шпангоута, где соединялись в одну трубу, проложенную в надстройке до поворотной части вентиляторной трубы. Труба батарейных вентиляторов присоединялась к отводной трубе главных носовых вентиляторов.

Управление заградителем происходило из рубки, где находился его командир. Рубка была расположена на миделе лодки и в сечении представляла собой эллипс с осями 3 и 13 /4 м. Обшивка, днище и четыре шпангоута рубки были выполнены из маломагнитной стали, причем толщина обшивки и верхнего сферического днища - 12 мм, а нижнего плоского днища - 11 мм. Из рубки в прочный корпус вела круглая шахта диаметром 680 мм, расположенная посредине лодки. Верхний выходной люк, несколько сдвинутый к носу лодки, закрывала литая бронзовая крышка с тремя задрайками и вентилем для выпуска испорченного воздуха из рубки.

К сферическому днищу были прикреплены тумбы перископов, которых было два. Перископы системы Герца имели оптическую длину 4 м и располагались в кормовой части рубки, причем один из них в диаметральной плоскости, а другой сдвинут влево на 250 мм. Первый перископ был бинокулярного типа, а второй - комбинированно-панорамный. В фундаменте рубки был установлен электромотор мощностью 5,7 лс для подъема перископов. Для этой же цели имелся ручной привод.

В рубке размещены: штурвал вертикального руля, главный компас, указатели положения вертикального и горизонтального рулей, машинный телеграф, глубомер и краны управления цистерной высокого давления и уравнительными цистернами. Из девяти иллюминаторов с крышками шесть расположены в стенках рубки и три в выходном люке.

На заградителе были установлены два бронзовых трехлопастных винта диаметром 1350 мм с поворотными лопастями, К механизму для перевода лопастей, размещенному непосредственно за главным электромотором, сквозь гребной вал шла переводная штанга. Перемена хода с полного переднего на полный задний или наоборот производилась вручную и механически от вращения гребного вала, для чего имелось специальное приспособление. Гребные валы диаметром 140 мм были выполнены из сименсмартеновской стали. Упорные подшипники - шариковые.


Погрузка мин на "Краб" перед пробной постановкой


Для надводного хода были установлены четыре керосиновых двухтактных восьмицилиндровых мотора Кертинга мощностью по 300 лс каждый при 550 об/мин. Моторы размещались по два на борт и были соединены между собой и с главными электромоторами муфтами трения. Все восемь цилиндров мотора были так устроены, что при разъединении двух половин коленчатого вала каждые четыре цилиндра могли работать отдельно. В результате этого получали комбинацию мощности побортно: 150, 300, 450 и 600 лс. Выхлопные газы от моторов подводились к общей коробке на 32-м шпангоуте, от которой шла труба для вывода их в атмосферу. Верхняя часть трубы, выходившей наружу через волнорез в кормовой его части, была сделана опускной. Механизм для подъема этой части трубы приводился в движение вручную и находился в надстройке.

Семь отдельных керосиновых цистерн общей вместимостью 38,5 т керосина помещались внутри прочного корпуса между 70-м и 102-м шпангоутами. Израсходованный керосин замещался водой. Необходимый для работы моторов керосин подавали из цистерн специальной центробежной помпой в две расходные цистерны, расположенные в надстройке, откуда керосин поступал к моторам самотеком.

Для подводного хода были предусмотрены два главных электромотора системы "Эклераж-Электрик" мощностью по 330 лс при 400 об/мин. Они размещались между 94-м и 102-м шпангоутами. Электромоторы допускали широкую регулировку числа оборотов от 90 до 400 путем различной группировки якорей и полубатарей. Они работали непосредственно на гребные валы, причем во время работы керосиномоторов якоря электромоторов служили маховиками. С керосиномоторами электромоторы соединялись муфтами трения, а с упорными валами - штыревыми муфтами, включение и разобщение которых производились особыми трещотками на валу мотора.

Аккумуляторная батарея заградителя, расположенная между 34-м и 59-м шпангоутами состояла из 236 аккумуляторов системы "Мэто". Батарея делилась побортно на две батареи, каждая из которых состояла из двух полубатарей по 59 элементов. Полубатареи можно было соединять последовательно и параллельно. Аккумуляторы заряжались главными электромоторами, работавшими в этом случае как генераторы и приводившимися в движение кормовыми керосиномоторами. Каждый из главных электромоторов имел свою главную станцию, снабженную реле для соединения полубатарей и якорей последовательно и параллельно, пусковыми и шунтовыми реостатами, реле для торможения, измерительными приборами и т.п.


Схема устройства для постановки мин. Вид сбоку

1 - крышка амбразуры; 2 - якорь мины; 3 - мина; 4 - червячный вал


На заградителе были установлены два торпедных аппарата, расположенных в носовой части лодки, параллельно диаметральной плоскости. Аппараты, построенные заводом "Г. А. Лесснер" в Петербурге, предназначались для стрельбы торпедами калибром 450 мм образца 1908 г. На заградителе были четыре торпеды, причем две из них находились в аппаратах, а две хранились в особых ящиках под жилой палубой.

Для подачи торпед из ящиков в аппараты на обоих бортах проложены подвесные рельсы, по которым передвигалась тележка с талями. Под палубой носового отделения была размещена заместительная цистерна, куда самотеком спускалась вода из торпедного аппарата после выстрела. Воду из этой цистерны откачивали носовой помпой правого борта. Для заполнения водой объема между торпедой и трубой аппарата предназначались цистерны кольцевого зазора с каждого борта в носовой части вытеснителей. Торпеды грузились через носовой наклонный люк с помощью минбалки, установленной на палубе надстройки.

Шестьдесят мин специального типа располагались на заградителе симметрично диаметральной плоскости лодки в двух каналах надстройки, снабженной минными путями, кормовыми амбразурами, через которые осуществляли погрузку и постановку мин, а также складывавшимся поворотным краном для погрузки мин. Минные пути - это приклепанные к прочному корпусу рельсы, по которым катились вертикальные ролики якорей мин. Для того чтобы мины не сходили с рельсов, по бортам заградителя были сделаны станины с угольниками, между которыми двигались боковые ролики якорей мин. Мины перемещались по минным путям с помощью червячного вала, в который выходили ведущие ролики якорей мин, катившиеся между специальными направляющими погонами. Червячный вал вращался электромотором переменной мощности: 6 лс при 1500 об/мин и 8 лс при 1200 об/мин. Электромотор, установленный в носовой части заградителя с правого борта между 31-м и 32-м шпангоутами, был связан червяком и шестерней с вертикальным валом. Вертикальный вал, проходя через сальник прочного корпуса лодки, конической шестерней связывался с червячным валом правого борта. Для передачи движения червячному валу левого борта правый вертикальный вал был связан с левым вертикальным валом при помощи конических шестерен и поперечного передаточного вала.

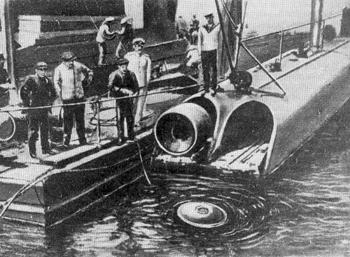

Пробная постановка мин с "Краба". Севастополь, 1915 г


Каждый из рядов мин борта начинался несколько впереди носового входного люка заградителя и кончался на расстоянии приблизительно двух мин от амбразуры. Крышки амбразуры - металлические щиты с рельсами для мин. Мины были снабжены якорем - полым цилиндром с приклепанными внизу кронштейнами для четырех вертикальных роликов, которые катились по рельсам минных путей. В нижней части якоря были установлены два горизонтальных ролика, входящих в червячный вал и при вращении последнего скользящих в его нарезке и перемещавших мину. Когда мина с якорем падала в воду и занимала вертикальное положение, специальное устройство отсоединяло ее от якоря. В якоре открывался клапан, в результате чего вода поступала внутрь якоря и он получал отрицательную плавучесть. В первый момент мина падала вместе с якорем, а затем всплывала до заранее установленной глубины, так как обладала положительной плавучестью. Специальное приспособление в якоре давало возможность разматываться минрепу до определенных пределов в зависимости от заданной глубины постановки мин. Все приготовления мин для постановки (установка глубины, запальных стаканов и т.д.) выполняли в порту, так как после приемки мин в надстройку заградителя к ним уже невозможно было подойти.

Мины ставились в шахматном порядке обычно на расстоянии 100 футов (30,5 м). Скорость заградителя при постановке мин можно было изменять от 3 до 10 уз. Соответственно менялась и скорость постановки мин. Пуск в ход минного элеватора, регулировка его скорости, открывание и закрывание кормовых амбразур - все это производили изнутри прочного корпуса лодки. На заградителе были установлены указатели числа поставленных и оставшихся мин, а также положения мин на элеваторе 129.

Первоначально по проекту на подводном заградителе "Краб" артиллерийское вооружение не предусматривалось, но затем к первому боевому походу на нем установили одно 37-мм орудие и два пулемета 130 . Однако позже 37-мм орудие заменили на орудие более крупного калибра. Так, к марту 1916 г. на "Крабе" артиллерийское вооружение состояло из одного 70-мм австрийского горного орудия 131 , установленного впереди рубки, и двух пулеметов, из которых один был установлен в носу, а другой - позади волнореза 132.


128 Монастырев Н. Подводный заградитель "Краб" как корабль самобытного русского типа. Мор. сб. Бизерта. 1922. № 2.

129 При описании минного устройства подводного заградителя "Краб" использованы его официальная спецификация и статья Н. Монастырева "Подводный минный заградитель "Краб" как корабль самобытного русского типа" (Мор. сб. Бизерта. 1922. № 2, 3).

130 ЦГАВМФ, ф. 609, оп. 1, д. 636, л. 140.

131 Во время войны царская Россия испытывала большую нужду в орудиях, особенно для тех кораблей, которые вступали в строй в это время. Поэтому неудивительно, что на многих таких кораблях стояли орудия самых различных калибров и иностранных фирм.

132 ЦГАВМФ, ф. 418, оп. 1, д. 2781, л. 184. Описание подводного минного заградителя "Краб" дано по его официальной спецификации (ЦГАВМФ, ф. 512, оп. 1, д. 950, л. 1о - 1к).
