Второй и третий варианты подводного заградителя


После того как МТК остановил свой выбор на системе "кормовых наружных аппаратов", Налетов, учтя замечания членов комитета, разработал второй вариант подводного минного заградителя водоизмещением 450 т. Длина заградителя в этом варианте была увеличена до 45,7 м, надводная скорость возросла до 10 уз, а район плавания при этой скорости достиг 3500 миль (вместо 3000 миль по первому варианту). Скорость при подводном плавании - 6 уз (вместо 7 уз по первому варианту). При двух минных трубах число мин "с якорем системы Налетова" было увеличено до 60, зато число торпедных аппаратов уменьшено до одного. Время, необходимое для постановки одной мины, - 5 с. Если вспомнить, что в первом варианте для постановки одной мины требовалось 2 - 3 мин(!), то это уже можно было считать большим достижением. Высота люка рубки над ватерлинией составляла около 2,5 м, запас плавучести - около 100 т (или 22%). Правда, время перехода из надводного положения в подводное по-прежнему было довольно значительным - 10,5 мин.

Первого мая 1907 г. исполняющий должность (и.д.) председателя МТК контр-адмирал А.А. Вирениус и и.д. главного инспектора минного дела контр-адмирал М.Ф. Лощинский в специальном докладе на имя товарища морского министра по поводу Проекта минного заградителя М.П. Налетова писали, что комитет "на основании предварительных расчетов и проверки чертежей нашел возможным признать проект осуществимым". Далее в докладе указывалось:

"Ввиду большого боевого значения такого подводного минного заградителя при невысокой его стоимости Морской технический комитет считает крайне желательным осуществить этот проект в ближайшем будущем…"43

Для этого предлагалось "как можно скорее" войти в соглашение с начальником николаевских судостроительных заводов (точнее, "Обществом судостроительных, механических и литейных заводов в г. Николаеве"), которым, как сообщил Налетов 29 марта, предоставлено "исключительное право постройки подводных минных заградителей" его системы, или войти в соглашение с начальником Балтийского завода, если это признает полезным морской министр. Затем в докладе отмечалось:


"Как ни желательно осуществление такой идеи, Морской технический комитет тем не менее находит более осторожным предварительно испытать постановку мин с подводных лодок, для чего является необходимым принять сделанное в феврале сего года предложение начальника Балтийского завода на устройство согласно проекту корабельного инженера Бубнова, на строящейся лодке в 360 тонн" 44.


Капитан 2-го ранга Шрейбер


И, наконец, в докладе говорилось:

"…необходимо одновременно озаботиться выработкой специальных мин, хотя бы по проекту капитана 2 ранга Шрейбера" 45.


Последнее явно вызывает недоумение: ведь М.П. Налетов представил не только проект заградителя как подводной лодки, но и мины со специальным якорем для него. Так причем же тут капитан 2-го ранга Шрейбер?

Николай Николаевич Шрейбер был одним из видных специалистов своего времени по минному делу. По окончании Морского кадетского корпуса и затем минного офицерского класса он плавал преимущественно на кораблях Черноморского флота минным офицером. В 1904 г. занимал должность главного минера Порт-Артура, а в период 1908 - 1911 гг. - помощника главного инспектора минного дела. По-видимому, под влиянием изобретения М.П. Налетова он совместно с корабельным инженером И.Г. Бубновым и лейтенантом С.Н. Власьевым стал разрабатывать мины для подводного минного заградителя, используя принцип нулевой плавучести, т.е. тот же принцип, который применил для своих мин Михаил Петрович. В течение нескольких лет, пока М.П. Налетов не был отстранен от постройки подводного заградителя, Шрейбер стремился доказать, что ни мины, ни система их постановки с заградителя, разработанные Налетовым, никуда не годятся. Иногда его борьба против Налетова носила характер мелких придирок, иногда же он со злорадством подчеркивал, что изобретатель заградителя всего лишь "техник".

Товарищ морского министра согласился с предложениями председателя МТК, и начальнику Балтийского судостроительного и механического завода в Петербурге было дано задание разработать устройство для постановки 20 мин со строящейся на этом заводе подводной лодки "Акула" водоизмещением 360 т, а также дать свое заключение относительно стоимости подводного заградителя Налетова водоизмещением 450 т.

Наряду с устройством для постановки мин с подводной лодки в 360 т, строившейся на Балтийском заводе, завод представил два варианта подводного заградителя для 60 мин "системы капитана 2-го ранга Шрейбера" водоизмещением всего около 250 т, причем в одном из этих вариантов указывалась надводная скорость, равная 14 уз(!). Оставляя на совести Балтийского завода верность расчетов заградителя с 60 минами и водоизмещением около 250 т, заметим только, что начатые постройкой на этом же заводе в 1917 г. два малых подводных заградителя водоизмещением около 230 т имели всего лишь по 20 мин. Вместе с тем в том же письме начальника Балтийского завода в МТК от 7 мая 1907 г. говорилось:

"Что же касается указанной в отношении МТК цифры в 450 тонн (речь идет о варианте проекта заградителя М.П. Налетова - Н.3.), то она совершенно не оправдывается заданиями и определить даже приблизительно стоимость лодки, где почти половина водоизмещения затрачена бесполезно (? - Н.3.), - невозможно" 46.

Такая суровая "критика" проекта заградителя в 450 т М.П. Налетова, очевидно, дана заводом не без участия автора "системы мин" капитана 2-го ранга Шрейбера. Так как постройка подводной лодки в 360 т Балтийским заводом задерживалась (лодка была спущена на воду лишь в августе 1909 г.), то от предварительного испытания устройства для постановки мин на этой лодке пришлось отказаться.

В дальнейшем (в том же 1907 г.) Налетов разработал новый вариант заградителя подводным водоизмещением 470 т. Надводная скорость заградителя в этом варианте была увеличена с 10 до 15 уз, а подводная скорость - с б до 7 уз. Время погружения заградителя уменьшилось; если в предыдущем варианте переход из надводного положения в позиционное должен был занимать 10 мин, то по новому варианту - 5 мин, а время перехода из надводного положения в подводное составляло 5,5 мин (в прежнем варианте 10,5 мин).

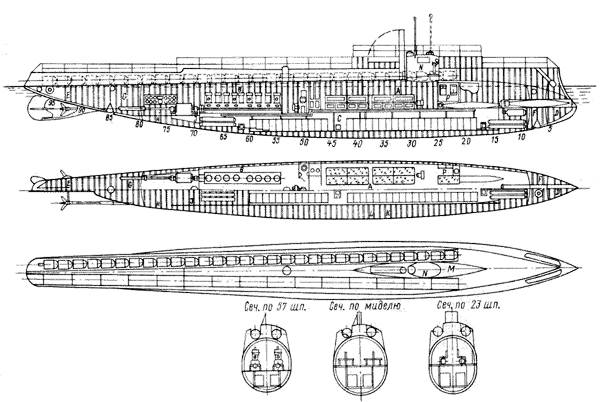

Третий вариант подводного минного заградителя.

A - жилое помещение; B - машинное отделение; C - аккумуляторное отделение; D, E - носовая и кормовая диффирентные цистерны; F, G - носовая и кормовая минозаместительные цистерны; H - цистерна пресной воды; I - помещение для провизии; K - балластные цистерны; L - топливные цистерны; M - волнорез; N - рубка; P - офицерские каюты


Интересно отметить, насколько серьезно относился Михаил Петрович к своей работе по проектированию подводных лодок. Считая свои познания в области подводного плавания недостаточными, он 26 мая 1907 г. подает на имя товарища морского министра прошение:

"Я, желая и дальше разрабатывать вопросы подводного плавания, считаю для этого весьма полезным изучить практически возможно подробнее все конструкции лодок как строящихся, так и готовых, имею честь покорнейше просить… разрешить мне посетить заводы Крейтона и Ко и Балтийский для осмотра строящихся на них лодок, а также осмотреть в порту Имп. Александра III (Либава - Н.3.) находящиеся там подводные лодки и принять участие в их плавании" 47.

Товарищ морского министра дал такое разрешение Налетову.


Двадцать пятого июня николаевский завод представил главному инспектору минного дела проект контракта на постройку одного подводного минного заградителя (согласно резолюции товарища морского министра от 1 мая), а также главнейшие данные на спецификации и два листа чертежей. Однако Морское министерство признало, что стоимость постройки заградителя желательно снизить. В результате дальнейшей переписки 22 августа завод сообщил, что он согласен снизить цену постройки одного подводного заградителя до 1350 тыс. руб., но при условии, если водоизмещение заградителя увеличится до 500 т. По приказанию товарища морского министра МТК сообщил заводу о согласии министерства с предложенной в письме завода от 22 августа ценой постройки заградителя "…ввиду новизны дела и передачи безвозмездно разработанных заводом мин" 48. Одновременно МТК просил завод возможно скорее представить подробные чертежи и проект контракта, причем указал, что подводная скорость заградителя не должна быть менее 7,5 уз в течение 4 ч. Второго октября 1907 г. спецификация с чертежами и проект контракта на постройку "подводного минного заградителя системы М. Налетова водоизмещением около 500 тонн" были заводом представлены.


43 ЦГАВМФ, ф. 421, оп. 6, д. 94, л. 8, 9.

44 Там же. Речь идет о строившейся в то время на Балтийском заводе подводной лодке "Акула" в 360 т по проекту И.Г. Бубнова.

45 ЦГАВМФ, ф. 421, оп. 6, д. 94, л. 8, 9.

46 ЦГАВМФ, ф. 421, оп. 6, д. 94, л. 12.

47 ЦГАВМФ, ф. 421, оп. 1, д. 27, л. 95.

48 ЦГАВМФ, ф. 421, оп. 1, д. 27, л. 98.
