Глава седьмая

ОРУЖИЕ

силе артиллерии кроется боевая мощь линейного корабля. Какая же это артиллерия? Какие пушки входят в нее? Сколько их, как ведут из них огонь, какое действие производят их снаряды?

Наступательная тяжелая артиллерия линейного корабля обычно состоит из восьми-двенадцати орудий очень крупного калибра. Корабль вооружен еще и другими менее сильными орудиями. Их калибр в несколько раз меньше, чем калибр тяжелых орудий корабля. Поэтому тяжелая артиллерия линейного корабля называется еще и главной или главным калибром.

До сих пор еще не существует линейного корабля, у которого главный калибр был бы больше 406 миллиметров (16 дюймов) или меньше 305 миллиметров (12 дюймов). Обычно чем больше главный калибр, тем меньше число его орудий. При калибре в 406 миллиметров число орудий на современных линейных кораблях не превышает девяти.

Орудие калибра 406 миллиметров пока еще «царит» на линейных кораблях и не превзойдено по силе и эффективности своего удара. Оно отличается огромными размерами. На стволе такой пушки можно усадить в ряд, как на скамейке, сорок матросов. Вес системы 125 тонн. Снаряд такого орудия, если его поставить на дно, выше взрослого человека, а вес – больше одной тонны. Но энергия выстрела так велика, что эта тяжесть летйт вдаль больше чем на 40 километров.

У читателя, естественно, могут возникнуть законные вопросы. К чему эти огромные пушки, если в наше время существует своего рода «крылатая артиллерия» – самолеты-бомбардировщики? Ведь эта артиллерия неизмеримо дальнобойнее, она настигает свои цели даже на расстоянии в сотни километров. Ее снаряды – бомбы – бывают не только не меньше, но даже больше снарядов главного калибра линейного корабля. При этом не нужно ни дорогостоящих кораблей-гигантов, ни огромных пушек. В чем же кроются преимущества главного калибра линейного корабля? Только ли в том, что самолетам-бомбардировщикам трудно приблизиться и «накрыть» сильно вооруженную и хорошо охраняемую цель? Оказывается, существует еще одно большое преимущество главного калибра линейного корабля: удары его снарядов намного сильнее бомбовых ударов самолетов.

Мы уже знаем, что чем больше скорость полета снаряда, тем больше и сила его удара. Бомбы, сброшенные с самолета обычным способом, падают вниз под влиянием силы тяжести. Скорость падения при этом колеблется в зависимости от высоты сбрасывания. Она не больше 270 метров в секунду, если высота сбрасывания около 6 километров. Если же высота сбрасывания 600-700 метров, скорость падения бомбы снижается до 140-150 метров в секунду.

А с какой скоростью летит снаряд орудия главного калибра? Его выбрасывает из орудия невероятная сила: на каждый квадратный сантиметр площади основания снаряда при выстреле давит сила почти в 2,5-3 тонны. Но дно огромного снаряда имеет площадь 1300 квадратных сантиметров. Это значит, что снаряд выбрасывается из орудия силой до 4000 тонн. Вот почему в момент вылета из дула начальная скорость снаряда – это приблизительно километр в секунду. И даже в самом конце своей дистанции скорость полета снаряда немного меньше полукилометра в секунду. Эти огромные скорости и придают снаряду орудия главного калибра ту чудовищную разрушительную силу, которая преодолевает сопротивление самой прочной брони. Какая же это сила, на что она способна?

На дистанции в 7 километров снаряд калибра 406 миллиметров может пробить стальную плиту толщиной около 600 миллиметров.

Подсчитано, что при этом энергия удара одного снаряда достигает 9 300 000 килограммометров. Это значит, что удар нанесен с силой, достаточной для того, чтобы поднять тяжесть в 9300 тонн на высоту в один метр. А какой эффект получится, если на море появятся пушки калибром 457 миллиметров? Вес каждой из них достигнет 180-200 тонн. Снаряд будет весить примерно полторы тонны, а дальность выстрела вырастет до 50-60 километров. Пробивающая сила снаряда намного увеличится.

Где же разместилось на линейном корабле его грозное наступательное оружие-орудия-гиганты?

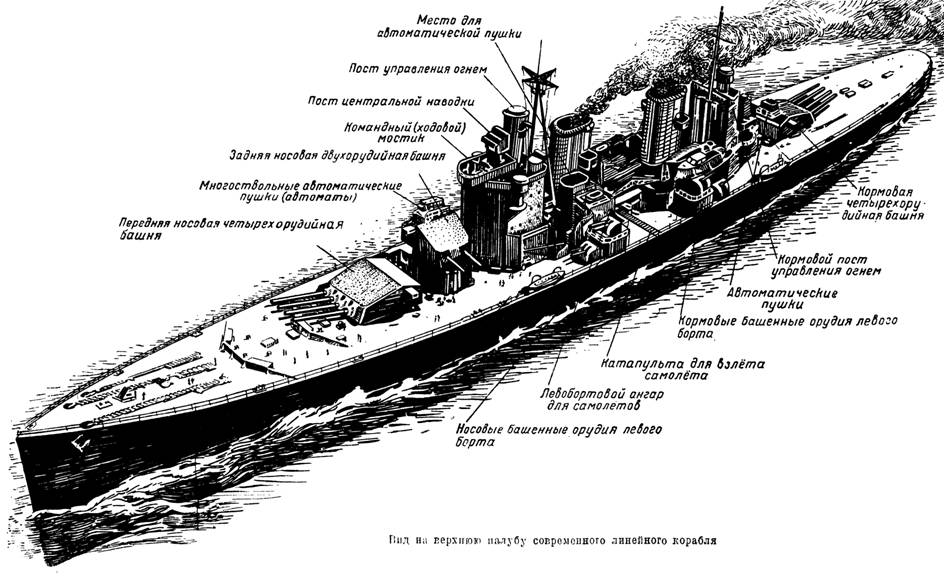

На верхней палубе линкора по средней продольной линии расположены три-четыре огромные стальные бронированные «коробки». Они опираются на цилиндрические основания – барабаны. В передней части «коробки» два-три, иногда четыре отверстия-амбразуры. Из каждой амбразуры на несколько метров вперед торчит ствол огромного орудия, Задняя же казенная его часть скрывается внутри «коробки». Там же сосредоточены механизмы управления ее вращением и движениями ствола орудия. Эти «коробки» – главные орудийные башни линейного корабля. На некоторых линейных кораблях (более старой конструкции) все главные башни сосредоточены в носовой части, в других (более новых) – и в носовой и в кормовой части, чтобы можно было вести огонь по противнику и при отступлении.

Но «коробка», которая возвышается над палубой, это еще не вся башня, а только ее верхний, четвертый, «этаж». Глубоко вниз, в недра корабля, уходит ствол башни, еще три этажа. И чтобы понять работу башни, знакомство с ней надо, начинать с первого, нижнего «этажа».

Там, в первом «этаже», помещаются артиллерийские погреба для снарядов и зарядов. Специальные механизмы помогают артиллерийской команде быстро подавать снаряды и заряды к нижним подъемникам* которые доставляют боеприпасы на второй «этаж» в перегрузочное отделение. Здесь их перегружают на верхние подъемники, которые подают снаряды и заряды к орудиям на самый верхний, четвертый, «этаж».

Непосредственно под верхней боевой частью башни на ее третьем «этаже» расположено рабочее отделение, где помещаются механизмы заряжания и наведения орудий. И, наконец, в самой «коробке» на четвертом «этаже» на очень массивных и прочных металлических балках укреплены орудийные станки, а на них гигантские пушки.

Устройство главных башен – это сумма самых удивительных чудес современной техники.

Ведь для того чтобы правильно навести орудие на движущуюся цель, надо иметь возможность поворачивать башню, а также придавать орудиям необходимый угол возвышения. И это нужно делать мгновенно, так как линейный корабль и его противник быстро передвигаются по волнующемуся морю.

Башня весит до 2000 тонн, но небольшой поворот штурвала заставляет ее плавно вращаться. Мощные моторы и специальные регуляторы обеспечивают легкость и любую скорость вращения – от наименьшей цо наибольшей – до 10° в секунду. Скорость вращения -10° в секунду, наверное, кажется читателю небольшой, но присмотримся внимательнее к этой цифре: ведь радиус вращения дула орудия не превышает 15 метров; весь путь, который пройдет конец дула орудия, если он опишет полную окружность, будет равен приблизительно 94 метрам. А так как 10° составляют только 1/36 часть полного кругового пути орудия, то за одну секунду дуло орудия переместится на 94/36 = 2,6 метра.

Как будто совсем немного. Но ведь на расстоянии хотя бы в 10 километров основание треугольника с углом при вершине в 10° составит 1,8 километра. Следовательно, ясно, что ствол орудия, стреляющего на большую дистанцию, всегда «нагонит» врага, передвигающегося с любой возможной на море скоростью. А пока идет эта «погоня», наводчики следят за углом возвышения. Специальные механизмы помогают с любой необходимой скоростью опустить или поднять многотонную массу ствола.

Точная работа механизмов заставляет снаряд и заряд подняться на четвертый «этаж» в боевые отделения. Тут же они исчезают в каморе орудия note 10. Плавно, легко и быстро вращаются 2000 тонн металла башни,

устанавливаются на определенный угол стволы орудий. Все готово к выстрелу. Через каждые 10-15 секунд офицер, управляющий стрельбой, может произвести по противнику залп из нескольких орудий. Но необходимо, чтобы этот сокрушительный удар поразил цель, чтобы тонны стали и взрывчатых веществ не упали в море. Каким же путем артиллеристы корабля обеспечивают это?

Как же прицелиться в корабль противника, если он находится на расстоянии в 20-40 километров?

Дым из труб, дым от пожаров на кораблях, искусственные дымовые завесы – все это закрывает цель. Недолетевшие снаряды противника падают в море и вздымают лохматые водяные столбы высотой иногда в 80-100 метров, они также закрывают горизонт. И даже если нет всех этих помех, все равно не видно далекого противника: земля шарообразна, и вражеский линкор находится вне пределов видимости, далеко за горизонтом. Ведь палуба линейного корабля только на несколько метров возвышается над водой. На дистанции в несколько километров наводчик часто не видит цели.

Как быть? Как добиться, чтобы ничто не мешало наводчику видеть противника? Как увеличить дальность видимости, «отдалить» горизонт от глаз наводчика? Надо сделать так, чтобы наводчики орудий могли наблюдать за противником с какой-то высоты. Тогда горизонт отдалится на много километров.

Но наводчиков нельзя удалить от орудия. Значит, нужно иметь еще других наводчиков, которые будут находиться где-то на возвышенной точке корабля и оттуда передавать данные для стрельбы через какой-то единый, центральный пост наводчикам у орудий. Так и была разрешена задача наводки орудий на дальние дистанции стрельбы.

Линейный корабль имеет две мачты: переднюю (фок-мачту), расположенную ближе к носу, и заднюю (грот-мачту) – поближе к корме. Фок-мачта линейного корабля совсем не похожа на такую мачту, которая обычно встречается на судах. Она представляет собой грузную башнеобразную надстройку, со всех сторон облепленную площадками и пристроенными закрытыми помещениями – рубками.

Ночной залп линейного корабля

На верху этой мачты находится помещение для артиллеристов-наблюдателей. Это – командно-дальномерный пост, здесь определяются исходные, самые основные данные для наведения орудий на цель.

Но дистанция стрельбы может быть настолько большой, что и такого наблюдения мало. Поэтому на линейных кораблях есть свои самолёты. Это гидросамолеты – разведчики и корректировщики (бывает среди них и бомбардировщик). Число их на линейных кораблях доходит до четырех. Для них имеются на палубе и ангары и своего рода «аэродром» – поворотный металлический мост со скользящей по нему тележкой. Самолет устанавливается на тележку, мост поворачивается внешним свободным концом к морю. С большой скоростью тележка скользит по мосту и в конце своего хода выбрасывает самолет в воздух. Такой «аэродром» называется катапультой по сходству своего действия с метательными машинами древности и средних веков.

Самолеты поднимаются в воздух и летают между своим кораблем и целью. Наблюдателям на этих самолетах хорошо видны все попадания. По радио они передают на свой корабль результаты наблюдения за падениями снарядов у цели. По этим данным управляющие стрельбой решают задачу стрельбы.

Но как же быть дальше? Как передать полученные сведения наводчикам у орудий, в орудийные башни?

Здесь нужны необычайная скорость и точность передачи. Если сведения передавать по телефону, на это уйдет слишком много времени. Наводчик должен заняться исполнением приказания, произвести находку на основании полученных сведений – это тоже долго. Наконец, наводчик может плохо расслышать или сделать ошибку при наводке. Во время морского боя противники находятся в непрерывном движении. Пока сведения будут передаваться, пока будет произведена наводка, цель успеет настолько переместиться, что прицел окажется неверным. Выброшенные в воздух тонны стали и взрывчатых веществ упадут в море и не принесут противнику вреда.

Кроме того, в большинстве случаев главные орудия линейного корабля стреляют залпами по одной цели. Артиллеристы заинтересованы в том, чтобы как можно больше снарядов попадало в противника. А для этого необходимо, чтобы наводка каждого отдельного орудия точно совпадала по высоте, направлению и времени с наводкой остальных пушек и чтобы все они стреляли в одно и то же мгновение.

Здесь на помощь морякам приходит высшее достижение современной техники управления механизмами на расстоянии – телемеханика.

В наше время на кораблях применяется управление огнем на расстоянии- «центральная наводка». На верхушке фок-мачты в командно- дальномерном посту находится офицер, управляющий стрельбой орудий главного калибра корабля.

Здесь же находится особый оптический прибор – визир центральной наводки. Его обслуживают два наводчика. Один производит наводку орудия по направлению на цель – это горизонтальная наводка; другой по высоте -это вертикальная наводка. Дистанция полета снаряда зависит от того, насколько поднят ствол пушки, на какой угол по отношению к горизонтальной плоскости он поднят (или опущен). Каждому углу возвышения (подъема) орудия соответствует определенное

расстояние полета снаряда. Поэтому и необходимо навести орудие не только по направлению, но и по высоте (дать ему угол возвышения).

Оба наводчика по указанию управляющего огнем направляют визир центральной наводки на противника и уже не спускают его с цели. В командно-дальномерном посту находятся и другие оптические наблюдательные приборы – дальномеры для определения расстояния до цели – и зрительная труба управления стрельбой.

От приборов командно-дальномерного поста тянутся вниз провода- электрические «нервы» центральной наводки. Заключенные в бронированную трубу, они проходят сквозь всю высоту фок-мачты, тянутся дальше к «центральному посту», который прячется глубоко в недрах корабля, ниже ватерлинии. Там, в помещении центрального поста, находится главный прибор центральной наводки. Этот прибор обслуживается офицером-артиллеристом и матросами – артиллерийскими электриками.

Неприятель обнаружен; еще несколько секунд, и на циферблате прибора в центральном посту стрелка автоматически отмечает, на каком расстоянии находится противник. Управляющий огнем наводит на неприятельский корабль оптическую трубу, как бы «приближает» его к своим глазам. Теперь ему ясно видно, какой это корабль, в каком направлении и с какой скоростью он идет. Все эти данные передаются в центральный пост, а уже отсюда окончательные данные горизонтальной и вертикальной наводки передаются дальше, в башни. Как это делается?

Вся техника управления огнем интересна и очень сложна. Но особенно большое значение имеет работа центрального поста. Всевозможные приборы, доски с сигнальными лампочками, ряды выключателей, кнопок, рубильников, циферблатов и различных указателей наполняют помещение центрального поста. Паутина телефонных проводов и переговорных труб соединяет его с другими постами на корабле и с орудиями.

Здесь в секунды решаются сложнейшие задачи.

Получив данные стрельбы сверху, артиллеристы центрального поста должны внести ряд поправок. Они учитывают курс и скорость собственного корабля, курс и скорость корабля-противника, направление и скорость ветра в верхних слоях воздуха, температуру воздуха и другие данные, которые влияют на выстрел, на скорость снаряда, на направление и дальность его полета. Все эти сведения центральный пост получает от других специальных постов корабля.

В главном приборе центрального поста они автоматически перерабатываются так, что получаются окончательные «полные» величины углов горизонтального и вертикального наведения орудий. По электрическим «нервам» центральной наводки эти величины почти мгновенно передаются в башни. На орудиях находятся принимающие приборы с циферблатами-шкалами и стрелками.

Наводчик у орудия не должен наблюдать за противником – он только следит за шкалой своего прибора, за стрелкой на циферблате. Как только стрелка приняла определенное положение, ему остается согласовать с ней вторую стрелку, которая связана с механизмами движения орудия. Стальная громада зашевелилась. Тысячи тонн стали в башне и орудиях поворачиваются и занимают указанное стрелкой положение. Тогда опять без вмешательства наводчика у орудия из центрального поста во все наведенные башни передается электрическая команда: «Залп». Четыре-шесть снарядов по каждой такой команде вырываются в воздух и несутся на врага по одному пути. Почему же только четыре-шесть, а не снаряды всех орудий главного калибра?

Оказывается, при одновременной стрельбе всех орудий залпы следовали бы один за другим через каждые 30-40 секунд. А на море такая скорострельность часто бывает недостаточна. Ведь снаряды летят до цели около минуты. За это время цель может резко изменить направление движения (курс). Значит, надо вести стрельбу так, чтобы при изменении движения цели можно было внести соответствующие поправки для очередных залпов. Это удается, если огонь ведется не из всех орудий сразу, а последовательными «очередями»: сначала стреляет одна часть орудий, затем другая. При этом залпы могут следовать один за другим через 10-15 секунд. Меткость стрельбы настолько высока, что на полном ходу и на встречных курсах, когда корабли-противники с огромной скоростью перемещаются друг относительно друга, залпы быстро «накрывают» цель.

Электрические «нервы» центральной наводки – важнейший боевой орган корабля. Поэтому для них устраивают надежную защиту. На пути от верхнего поста управления огнем их размещают внутри бронированной трубы, которая опускается вниз, проходит сквозь бронированные палубы и доводит провода до стальной коробки центрального поста. Связь центрального поста с башнями также надежно защищена.

И все же может случиться так, что система центральной наводки будет повреждена. Такое повреждение очень ослабляет эффективность огня линейного корабля, распыляет его, снижает меткость.

Каждому командиру башни приходится в таком случае обходиться своими собственными средствами. У него есть свои приборы наводки и дальномеры и визир для наблюдения за противником. Визир устроен, как перископ подводной лодки, и высовывается наружу, на крышу башни. С его помощью можно видеть противника изнутри башни.

В башне находится несколько младших командиров и матросов. Они обслуживают механизмы передачи боеприпасов, заряжания и наводки.

Боевой коллектив орудийной башни делится на группы подачи, заряжания и наводки. Первые две группы обязаны подавать заряды и снаряды, заряжать орудия, полностью подготавливать их к выстрелу; группа наводки осуществляет наводку и стреляет. Работа наводчиков и заряжающих – они называются «комендорами» – видна, понятна, это специальность очень привлекательная. Но без точной, качественной и своевременной помощи подающих, без строгой четкости их работы самые лучшие комендоры не сумели бы достаточно хорошо выполнять свои очень ответственные обязанности.

Вот работает комендор – горизонтальный наводчик. У него перед глазами прибор центральной наводки и прицельная перископическая труба. Он не отрывается от циферблата прибора (при стрельбе центральной наводкой) или от окуляра прицельной трубы (при прицельной самостоятельной стрельбе). Во втором случае он все время вращает маховичок поворота башни, направляя орудие на цель. Поворот маховичка заставляет башню поворачиваться с любой необходимой скоростью. Это – работа электромоторов и очень искусно устроенных регуляторов.

Горизонтальный наводчик поймал цель. В первом случае это значит, что совмещены обе стрелки на приборе центральной наводки. Во втором – вертикальная линия, нанесенная на стекле прицела, точно совпадает с целью. Теперь нужно заставить башню все время поворачиваться так, чтобы стволы орудий следовали за движением цели и оставались точно наведенными на нее.

Второй комендор – вертикальный наводчик – при помощи такого же маховичка опускает или поднимает орудия до того момента, пока горизонтальная нить на стекле прицела не пересечет цель (при центральной наводке он вместо этого просто совмещает обе стрелки на циферблате прибора вертикального наведения орудия). Противник ^пойман», когда обе нити – и вертикальная горизонтального наводчика и горизонтальная вертикального наводчика – одновременно пересекают цель (или когда будут совмещены стрелки на приборах центральной наводки у обоих комендоров).

Вся боевая работа коллектива башни производится при помощи механизмов. Но без людей, знающих и любящих свое дело, механизмы не будут работать безотказно, быстро, точно. Поэтому от всех членов коллектива башни: и от офицеров и от матросов, от заряжающих и от комендоров, зависят боеспособность корабля, бесперебойность и эффективность его огня. Вот почему четкость и точность работы всего коллектива башни играют огромную роль в успешном исходе боя.

Кроме орудий главного калибра, линейный корабль вооружен еще пушками – «помощниками», вспомогательной артиллерией. Основное ее назначение – отражение атак миноносцев, подводных лодок, торпедных катеров. Но на сравнительно близких дистанциях вспомогательная артиллерия может помочь главному калибру и в бою с линейными кораблями и с крейсерами.

Вспомогательная артиллерия состоит из орудий калибром 102- 152 миллиметра. На новейших линейных кораблях наиболее распространен калибр 127 миллиметров (5 дюймов). Таких пушек на линейном корабле набирается до двадцати. Они расположены на палубе или по одной открыто под защитой стальных щитов или большей частью попарно в башнях поровну по обоим бортам корабля. Их дальнобойность- до 18 километров, они отличаются значительной скорострельностью: через каждые 5-7 секунд орудие выбрасывает очередной снаряд. Эти снаряды отличаются большим разнообразием. Здесь и бронебойные – против крейсеров и глубинные (ныряющие) – против подводных лодок (когда они еще только что погрузились), здесь и осветительные с раскрывающимися парашютами – для обнаружения дели ночью: такие снаряды взрываются, а в воздухе, точно яркие круглые фонари, висят на парашютах осветительные патроны и освещают море на полтора-два километра. Фугасные снаряды взрываются при соприкосновении с целью и их осколки разлетаются во все стороны. Такими снарядами стреляют по мелким судам, по войскам на берегу, по верхним незащищенным надстройкам больших кораблей.

Погреба с боеприпасами прячутся глубоко внизу под броневыми палубами!.

Вспомогательная артиллерия имеет свои отдельные приборы центральной наводки. Они также расположены в центральном посту управления стрельбой и в основах своего устройства и применения аналогичны приборам главного калибра.

Это было в 1940 году. Самолеты-торпедоносцы потопили и повредили три итальянских линейных корабля и другие корабли на их стоянке в Таранто. А 7 декабря 1941 года 105 японских самолетов напали на американские корабли в Пирл-Харбор. Они потопили шесть и повредили два линейных корабля.

В обоих случаях линейные корабли находились на своих стоянках, были лишены возможности маневрировать. Вскоре после успеха в Пирл-Харбор японские самолеты-торпедоносцы потопили в Южно- Китайском море английский линейный корабль «Принс оф Уэлс» и линейный крейсер «Рипалс». В последнем случае корабли обладали необходимой подвижностью и скоростью и все же были побеждены. Причина этого была в том, что зенитная артиллерия не могла противостоять комбинированным атакам пикирующих бомбардировщиков и торпедоносцев.

От нападений с воздуха линейные корабли необходимо было защищать истребительной авиацией. Поэтому во вторую половину второй мировой войны в охранение линейного корабля на больших переходах морем почти всегда входил а-вианосец. Но в то же время необходимо было усилить собственную защиту кораблей, их зенитную артиллерию на тот случай, если все же не окажется во-время воздушного прикрытия или самолетам противника удастся прорваться сквозь него.

И это было сделано.

Прежде всего еще больше увеличилось число зенитных установок на корабле. На новейших линейных кораблях число зенитных установок – многоствольных пушек-автоматов и пулеметов – доходит до 130. Мало этого, их вспомогательная артиллерия, с которой мы уже познакомились, состоит из 20 «универсальных» орудий. Это значит, что пушки могут вести и зенитный огонь, что общее количество зенитных установок доходит до 150, что каждый квадратный метр палубы и надстроек корабля защищен зенитными орудиями разных типов и калибров.

Но не одно количество решило задачу; оказалось, что и качество зенитной артиллерии стало другое, еще более высокое. Малые зенитные пушки линейных кораблей (калибром 20 и 40 миллиметров) в последние годы выбрасывали в единицу времени примерно в 50 раз больше металла, чем это было до второй мировой войны. Если же к этому прибавить улучшения в технике управления огнем и увеличение поражающего действия снарядов, то можно считать, что зенитная артиллерия линейного корабля за последние годы многократно усилилась.

Вот почему она успешно борется с авиацией и наносит ей тяжелые поражения.

Как устроено и как ведет огонь зенитное орудие на корабле, в чем его отличие от других пушек?

Атакующие самолеты находятся в воздухе иногда очень высоко, иногда на небольшой высоте, иногда совсем низко над морем, – значит, ствол зенитной пушки должен обладать возможностью менять угол возвышения от 0 до 90°. Воздушный противник может внезапно появиться с любого борта, с носа или с кормы корабля – значит, ствол зенитной пушки должен обладать возможностью кругового обстрела, менять горизонтальный угол от 0 до 360°.

В этих двух особенностях – внешнее отличие зенитных установок от других корабельных пушек. Но существуют и другие, не внешние, но еще более важные отличия. Самолет перемещается в воздухе во много раз быстрее, чем те цели-корабли, по которым ведут огонь обыкновенные, большие или малые орудия. Значит, необходимо не только иметь возможность выбирать любой угол возвышения или любой горизонтальный угол, надо еще иметь возможность очень быстро изменять эти углы гораздо быстрее, чем при стрельбе из обычных орудий. Поэтому ствол зенитной пушки во много раз «поворотливей», чем у других орудий корабля.

Но и скорость наводки не исчерпывает всех боевых качеств зенитной пушки. Современные самолеты проносятся над кораблем С невероятной скоростью. Промежуток времени, в течение которого они остаются в радиусе действия зенитной артиллерии, очень мал. Поэтому зенитные орудия должны еще отличаться значительной скорострельностью. В первую мировую войну зенитные пушки выпускали 15 снарядов в минуту. Перед второй мировой войной это число увеличилось до 25. А зенитные малокалиберные автоматы и пулеметы выпускают очереди со скоростью сотни выстрелов в минуту. Зенитные пушки стреляют так называемым унитарным патроном: заряд и снаряд объединены одной гильзой. Скорострельность зенитной артиллерии достигается полной автоматизацией заряжания: подача патрона, закрывание затвора, производство выстрела, открывание затвора после выстрела, выбрасывание гильзы и подача нового патрона из магазина или ленты, «установка трубки» – все это осуществляется автоматически работающими механизмами затвора и подачи.

И, наконец, последняя особенность, отличающая зенитное орудие от обычной пушки и венчающая «зенитные» качества его стрельбы, – это специальный зенитный прицел, очень сложный по устройству, принципиально отличный (по содержанию решаемых им задач) от нормальных прицельных приспособлений.

Для создания противовоздушной пушки не потребовалось никаких особых изобретений, кроме рационализации конструкций поворотных механизмов и станка. Но для вооружения ее быстрым и метким глазом, нащупывающим точку поражения врага в воздухе, пришлось изобрести совершенно новый прицел, который так и назван «зенитным». В чем заключается разница между обычным и зенитным прицелом? При наводке в цель обыкновенной пушки определяется расстояние до цели. Затем из таблиц узнают необходимый для данной дистанции угол возвышения. Чтобы найти направление (выстрела), определяют «курсовой угол дели» – угол, образуемый средней продольной линией корабля и воображаемой линией, соединяющей цель с точкой расположения пушки. Если же цель при этом движется (в определенном направлении), то определяется еще и так называемый «угол упреждения» – прицеливаются не в ту точку, где в данное мгновение находится цель, а в некоторую другую, расположенную впереди нее по направлению движения: движущаяся цель и снаряд должны в этой новой точке встретиться.

Все эти задачи решаются в одной горизонтальной плоскости, то-есть в двух измерениях. Совсем по-другому обстоит дело в зенитном прицеле. Его задача очень усложняется новым обстоятельством: цель всегда находится в воздухе. Кроме направления и дистанции, приходится определять еще и высоту-решать задачу в двух плоскостях и в трех измерениях. Прибавляется новый угол, образуемый прямой (воображаемой), соединяющей точку прицеливания с орудием и горизонтальной плоскостью. Самолет движется в несколько раз скорее самой быстрой наземной цели. Поэтому тот же угол упреждения приходится определять с огромной быстротой. Для преодоления всей трудности зенитного прицеливания изобретены очень сложные, точные оптические и электромеханические приборы со своего рода счетными машинами, которые в кратчайший срок, измеряемый долями секунды, решают поставленную трудную задачу.

Далеко не сразу эти приборы оказались достаточно совершенными. Они были изобретены в первую мировую войну, затем непрерывно улучшались до второй мировой войны. И все же, когда война разразилась, оказалось, что необходимо резко улучшить эти приборы. Тогда ученые и изобретатели нашли способы довести их до еще большего совершенства.

Чтобы не перегружать артиллерию корабля орудиями специального назначения, в последнее время стали производить универсальные пушки, пригодные и для зенитной стрельбы и для стрельбы по кораблям. Снаряды крупных зенитных пушек могут «достать» воздушного противника с высоты до 12 000 метров. Малокалиберные автоматические зенитки и пулеметы ведут огонь по быстро маневрирующим самолетам на высоте ниже 1000-1500 метров.

Зенитная установка на современном боевом корабле

Зенитные пулеметы стреляют пулями, рассчитанными на прямое ударное попадание в самолет, а зенитные пушки (как и другие орудия) стреляют снарядами с особым устройством – дистанционной трубкой. Это устройство регулирует время зажигания взрывчатой начинки снаряда. Поэтому, если снаряд и не попадет в цель, он все равно разорвется в заданной точке. Разлетающиеся осколки поражают значительное пространство вокруг точки разрыва.

Существуют два способа зенитной стрельбы. Один из них сводится к тому, что каждое орудие ведет огонь почти совершенно самостоятельно. Извне, с поста управления, оно получает только основные данные, которые не поддаются определению силами наводчиков: высоту положения цели, скорость ее и направление. Остальные данные определяются приборами, установленными на пушке. Наводчик при помощи специального визирного (оптического) прибора наблюдает за самолетом. Вспомогательные приборы определяют необходимые поправки, а специальный прибор дает установку дистанционной трубки снаряда.

Бывают случаи, когда необходимо вести именно рассредоточенный, распыленный зенитный огонь. Во время напряженного боя с авиацией противника, когда приходится одновременно вести огонь по многим целям, а эти цели идут на корабль с разных направлений и на разных высотах (звездный налет), – только таким огнем и можно отразить атаку.

И тогда сильно выручает отличная подготовка, высокое мастерство каждого командира, особенно командира орудия.

Если же приходится обстрелять цель, идущую с одного направления или создать огневую завесу перед нею, – тогда применяется второй способ зенитной стрельбы, ведут полностью централизованный огонь.

При этом все данные для зенитной стрельбы готовятся в отдельном центральном посту. Орудие получает готовые величины углов направления и прицеливания, а также установку дистанционной трубки. Пушки не имеют ни оптических приборов, ни счетных машин. Наводчики при орудиях не следят за самолетом. Работа наводчиков заключается в установке полученных данных на трех циферблатах приборов (стрелки устанавливаются на определенные деления), а это автоматически обеспечивает правильную наводку орудия.

Никаких расчетов делать не приходится, их производит центральный пост управления.

В наше время управление огнем зенитной батареи уже не ведется голосовой командой – выстрелы ее заглушают. Применяются специальные телефоны, дающие орудийному расчету возможность работать совершенно свободно обеими руками. Комендоры делают свою работу молча, выполняя команду, передаваемую им по телефону. В центральном посту три человека у микрофонов непрерывно передают слова команды вполголоса. Но телефон требует много времени на передачу данных.

Кроме того, могут быть искажения передачи, ошибки. Поэтому к приборам предъявляются еще большие требования автоматизации передачи. На помощь приходит «синхронная» передача. На главном приборе управления указатель отмечает на круговой шкале »угол направления. Это направление должно быть передано орудию. Вместо того чтобы считывать его со шкалы и передавать по телефону, указатель направления включается в .систему электрической передачи. При помощи этой системы установка передается на такие же указатели, помещенные на каждом орудии. Они движутся «синхронно»-точно так же и с той же скоростью, как и указатель на главном приборе. Получив эту «немую» команду, наводчик исполняет ее – совмещает другую стрелку, связанную с механизмом движения ствола, с указателем на командной шкале.

Примечания:

Note1

Водоизмещение – вес воды, вытесняемой погруженной в нее частью корабля и равный полному его весу.

Note10

Камора – гладкостенная часть канала ствола, в которой помещаются заряд в: снаряд.
