Глава 91 Возврат 13,5-дм орудиям

В проектах линейных кораблей типов «Орион» и «Лайон» было решено вернуться к 13,5-дм орудиям, которые последний раз устанавливались на старых линкорах типа «Роял Соверен». Информация о том, что на вооружение принят больший калибр, стала «секретом, известным всем». По официальным данным, на время заводских испытаний орудия обозначались как «12-дм типа А», однако их реальные характеристики появились в прессе сразу же после закладки кораблей – на публикацию этих сведений «неофициально» не было запрета. Официально, конечно же, этот фарс должен был продолжаться, и военно-морское издание «Брассей» представило в Британском списке артиллерийских орудий 1913 г. в качестве таковых, принятых на вооружение на новых линкорах, 12-дюймовые с длиной ствола в 45 калибров, но с пометкой в начале списка: «Устанавливаются и другие орудия, однако более детальная информация не предназначена для публикации». Таким образом немцы были сбиты с толку и не смогли раскрыть наши «священные секреты» о новейшем вооружении. Далее на двенадцати страницах было дано описание последних образцов орудий фирмы Виккерса и Армстронга. По-видимому, в Адмиралтействе хотели создать впечатление, что каким-то чудом британский флот получил новые орудия, превосходящие все другие известные до этого в мире. Однако на практике любые два орудия равного калибра и прослужившие одинаковый срок службы, идентичны по мощи, а разница в стрельбе на самом деле зависит от коммендора, умение которого ни один баллистик просчитать не сможет.

Вскоре последовал официальный ответ: «Зачем что-то отдавать, не получив ничего взамен», и на этом вопрос о новом вооружении был закрыт.

Причины для принятия орудий большего калибра были следующие:

1) стрельба из них более точна;

2) залп, сделанный из них, более мощный.

На «Геркулесе» 12-дм орудие достигло предельных значений длины, веса и начальной скорости снаряда. В результате постоянно проводимых практических стрельб металл канала ствола орудий подвергался сильному изнашиванию, вследствие чего точность стрельбы падала. Хотя снаряды этих орудий довольно хорошо пробивали толстую броню на боевых дистанциях, их разрывной заряд был не достаточен для нанесения больших разрушений. Очевидным решением этих проблем было увеличение калибра орудий, так как более тяжелый снаряд имел более мощный заряд, а его меньшая дульная скорость вызывала меньший износ канала ствола. Таким образом, увеличивался срок службы орудий и обеспечивалась большая кучность стрельбы.

Сравним характеристики орудий обоих калибров:


Орудие 12-дм 50 кал. 13,5-дм 45 кал.

Длина (общая), м 15,67 15,9

Вес, т 65,6 75,4

Вес заряда, кг 385,6 567 / 635

Начальн. скорость, м/сек 917 823

Дульная энергия, футов/тонн 53 400 63 190

Полный заряд, кг 139,3 132,9/ 134,7


Тип «Орион» (Программа 1909 г.)

Место постройки Заложен Спущен на воду Вступил в строй Стоимость, ф.ст.

«Конкерор» «Бэдмор и К» 05.04.1910 01.05.1911 11.1912 1 860 648

«Монарх» «Армстронг и К» 01.04.1910 30.03.1911 03.1912 1 886 912

«Орион» Портсмут 29.11.1909 20.08.1910 01.1912 1 918 773

«Тандерер» «Тэмз Айрон Уоркс» 13.04.1910 01.02.1911 06.1912 1 885 145


Размерения, м: 166,1 (177,1) х 27x7,6/8,76 = 22 500 т

Водоизмещение, т: стандартное – 22 200, полное – 25 870

Вооружение:орудия: 10- 13,5-дм/45 16- 102-мм/50 4 – 3-фунт. торпедные аппараты (533-мм): 2 бортовых, 1 кормовой (впоследствии снят) торпеды – 20 533-мм; 6 356-мм

Бронирование,мм: пояс – 305-229-203 (5,23 м над ватерлинией, 1,02 м ниже) переборки – 254-203-152-76 барбеты – 254-229-178-152-76 башни – 279 боевая рубка – 279 прожекторная рубка – 152 визирный пост – 76 палубы: главная – 38, средняя – 25, нижняя – 102-76-38-25 артиллерийские погреба – 44,5-25

Механизмы: турбины Парсонса (для «Конкерора» и «Тендерера» построены заводами-строителями, для «Монарха» – «Хоуторн Лэсли», для «Ориона» – Уоллсенд) 27 000 л.с., скорость 21 / 20,5 уз, 4 вала

Котлы: 18 типа Бабкок на «Конкероре», «Тендерере» и «Орионе». На «Монархе» типа Ярроу

Запас топлива:900 / 3 300 т угля, 800 т нефти, 3 распылителя, работающих под давлением 300 фунтов

Дальность плавания: 6 730/ 10 уз; 4 110/ 19 уз

Экипаж:752

Конструкторы:И.Н.Муней, А.М.Уортингтон


Особенности:

1) первые «дредноуты» с орудиями в диаметральной плоскости;

2) возврат к 13,5-дм орудиям;

3) возврат к бронированию борта выше главной палубы;

4) противоосколочные щиты на катерах и шлюпках.

Отличительной чертой линкоров Программы 1909 г. стало беспрецедентное увеличение водоизмещения кораблей типов «Орион» и «Лайон». Филип Уаттс, возглавлявший Департамент кораблестроения военно-морского флота, писал, что его ведомство не было ограничено в финансах. В воздухе ощущалось приближение войны, и это растущее чувство тревоги вызывало стремление «облегчить денежные мешки», чтобы новые корабли были построены по самому последнему слову техники. Поэтому увеличение водоизмещения на 2 500 т в проекте «Ориона» – это самый большой скачок, когда-либо предпринимавшийся при проектировании наших броненосцев.

Размещая орудийные башни в диаметральной плоскости, мы следовали американскому проекту броненосца «Делавэр», однако внесли изменения, вызванные сохранением противоминных 102-мм пушек в двух надстройках на верхней палубе. В прошлом американцы часто экспериментировали в своих проектах линкоров, и не всегда успешно. Но с наступлением «дредноутной эры» они показали, что, в отличие от нас, больше уделяли внимания боевым качествам кораблей. Их башенные визиры позволяли вести хорошую стрельбу без сотрясений и контузий наводчиков; мы же упорно сохраняли старую форму визирных козырьков, под которыми находились наводчики, и, таким образом, ограничивали сектора наведения при бортовом залпе.

Запоздалый, но неизбежный отказ от бортовых башен главного калибра в пользу башен, размещенных в диаметральной плоскости, облегчал компоновку внутренних помещений, при этом фундаменты для барбетов получались более прочными. На самом деле, это изменение было меньшим отходом от прежнего расположения башен главного калибра, чем казалось на первый взгдяд. Из-за большой кормовой надстройки пять башен главного калибра не могли быть размещены на «Геркулесе» линейно, и только эшелонированное расположение могло обеспечить бортовой залп из десяти орудий. Линейно-возвышенное расположение орудий, принятое на «Нептуне», стало первым шагом к размещению главного калибра на «Орионе», где кормовую бортовую башню передвинули в диаметральную плоскость, а носовую сместили в позицию «В» (поднятое положение). Поскольку новые 45-калиберные 13,5-дм орудия были всего на 0,2 метра длиннее 50-калиберных 12-дм, не нужно было увеличивать диаметр барбетов, однако иное расположение орудийных башен все же вызвало удлинение корпуса на 10,7 метров.

Дополнительные веса надпалубной части барбета башни «В» и броневого настила верхней палубы намного сместили центр тяжести, из-за чего необходимо было увеличить ширину, чтобы обеспечить соответствующие метацентрическую высоту и жесткость конструкций корпуса. Несмотря на возросшую длину, увеличение ширины ограничилось 1 метром. Соотношение длины к ширине стало 6,16:1 – самое большое после старого броненосца «Минотавр». Это соотношение неуклонно возрастало в каждом последующем типе дредноутов и, если бы пропорции «Дредноута» сохранились в «Орионе», его ширина была бы 27,7 метра вместо 27 метров.

В процессе проектирования рассматривалось еще большее увеличение ширины с целью улучшения противоторпедной защиты, но все же решили остановиться на значении в 27 метров, достаточным для того, чтобы сохранить изначальную остойчивость и метацентрическую высоту 1,52 метра. С другой стороны, немцы на своих кораблях типа «Гельголанд» программы 1908-1909 гг. заложили в проект несоизмеримо большую ширину, что позволило удачно разместить бортовые башни, обеспечив широкие бортовые проходы и противоторпедные переборки – и это стало отличительной чертой их новых линкоров.

Размеры наших доков продолжали быть ограничивающим фактором при проектировании «Ориона» и последующих типов линкоров. Интересно сравнить размерения британских и германских кораблей, и отметить, что, если бы ширина «Ориона» была такая же, как у «Гельголанда», его водоизмещение выросло бы до 24 000 т.


«Орион» «Гельголанд»

Длина х ширина х осадка, м 177,1 х 27x8,23 166,4 x 28,5 x 8,23

Водоизмещение, т 22 500 22 400

Мощность механизмов, л.с. 27 000 25 000

Скорость хода, уз 21 20,5


Соотношение мощность/скорость из таблицы наглядно показывает значимость, а также различие во взглядах на выбор главных размерений кораблей – германские линкоры смогли бы развить скорость более 21 узла при мощности механизмов в 31 000-35 000 л.с.

Для «Ориона» разработали новые обводы корпуса, при которых максимальная ширина сместилась ближе к корме корабля. Одновременно, ввиду отсутствия бортовых башен главного калибра, палубу полубака довели почти до середины корпуса, что позволило орудийной башне «Q» заметно увеличить сектор обстрела.

Хотя по проектным расчетам водоизмещение «Орионов» увеличивалось, по сравнению с «Геркулесом», на 2 500 т, в действительности же оно выросло лишь до 22 200 т, что на 300 т меньше запланированного.

Сохранилось неудачное расположение мачт и дымовых труб. Однако, в то время как на «Геркулесе» носовая дымовая труба обслуживала двенадцать котлов, на «Орионе» котельные отделения расположили так, что на нее приходилось только шесть, поэтому пост управления артиллерийским огнем не подвергался столь сильному задымлению.

Впервые боевая рубка была сделана просторной и отделена от надстройки. Последняя оказалась не вполне удачной: мостик – узкий с тесной штурманской рубкой, расположенной прямо напротив дымовой трубы. Его пришлось расширять сразу же, как только корабли вошли в строй. В конечном итоге он превратился в двухэтажную «галерею» вокруг дымовой трубы, на нижнем ярусе которой размещались прожектора.

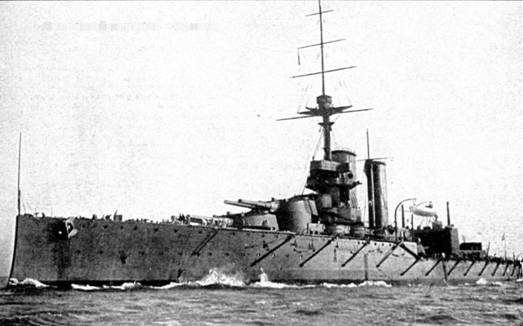

Линейный корабль «Орион»

Линейный корабль «Орион»

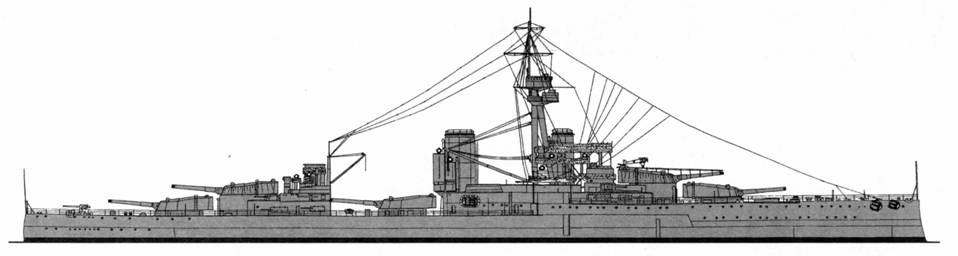

Наружный вид по состоянию на 1918 год

Линейный корабль «Орион», 1909

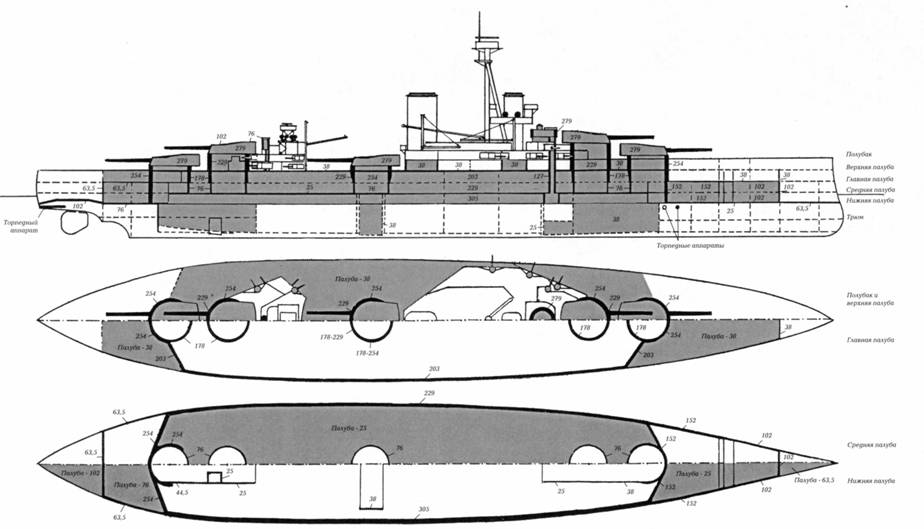

Схема бронирования


Вооружение

На первый взгляд силуэт «Ориона» казался скоплением орудийных башен и дымовых труб – полная противоположность таким монстрам, как старые французские броненосцы «Гош» и «Маджента» («Hoche» и «Magenta»), которые выделялись своими обширными и громоздкими надстройками. На крышах башен были обычные визирные козырьки, и, хотя на проекте показан сектор обстрела из орудий возвышенных башен 300°, стрельба вдоль диаметральной плоскости в корму велась редко; в тех случаях, когда это случалось, воздействие от выстрела было, по описаниям очевидцев, «неприятным».

На старых броненосцах типа «Адмирал» разница между 12-дм (на «Коллингвуде») и 13,5-дм (на последующих кораблях этого типа) орудиями, была более заметной, нежели на новых линкорах. Однако 45-калиберные 13,5-дм орудия «Ориона» выглядели не больше 12-дм пушек «Дредноута» – различие не так бросалась в глаза из-за огромных размеров «дредноутов».

До увеличения калибра угол возвышения стволов орудий был принят в 15°, но с принятием на вооружение 13,5-дм орудий его увеличили до 20°. На новейших германских линкорах максимальный угол возвышения составлял 16°. Увеличение угла возвышения на 5° было необходимым для сохранения прежней дальности стрельбы, так как новые орудия имели меньшую начальную скорость снаряда, чем у старых 12-дм. Поскольку в этот период во время учебных стрельб на обоих флотах была достигнута максимальная дальность стрельбы 9 100 метров, разница между углами возвышения не казалась такой уж существенной. Однако после 1911 года, когда артиллерийская стрельба на большие дистанции стала обычным делом, это различие стало уже иметь значение.

Шестнадцать 102-мм орудий, распределенные поровну между носовой и кормовой надстройками, были расположены так, чтобы из них можно было вести максимальный огонь в направлении носа и кормы. Как и на предыдущих кораблях, число противоминных пушек во время войны сократили до тринадцати, а зенитные орудия установили на кватердеке побортно в районе мачты.


Авиация

К 1917 году возникла необходимость иметь на каждом корабле самолет для корректировки стрельбы. Для этого на крышах башен установили взлетные платформы. В качестве авиационного вооружения были приняты колесные бипланы типа Сопвич «Кэмел», которые могли взлетать как с горизонтально расположенными, так и с поднятыми стволами орудий, обеспечивавшими более крутой разбег. Башни при взлете самолета разворачивались против ветра.

«Тандерер» имел взлетные платформы на башнях «В» и «X», остальные корабли – только на башне «В» (1917-1918 годы).


Бронирование

Хотя 12-дм орудия составляли главное вооружение на большинстве иностранных линкоров, все же следовало ожидать увеличение калибра, и, чтобы предупредить это, «Орион» получил заметное усиление вертикального бронирования. Броневые пояса вдоль главной и нижней палуб имели толщину на 25,4 мм больше, чем на «Колоссусе», а в носовой части вместо 178 и 63,5 мм соответственно 152 и 102 мм. Изначально наши «дредноуты» имели верхний броневой пояс, и эти дополнительные 203 мм означали, что при полной осадке остойчивость была больше, чем на «Лорде Нельсоне». Бронирование барбетов различалось по толщине.

Несмотря на противоположные высказывания во время проектирования «Дредноута», отсутствие верхнего броневого пояса на предшествующих ему типах линкоров объяснялось, скорее, финансовыми причинами, которые ограничивали водоизмещение кораблей.

Бронирование верхнего, среднего и нижнего поясов было следующим: верхний пояс имел толщину брони 203 мм, средний – 229 мм, уменьшаясь к носу до 152- 102 мм и до 63,5 мм к корме, нижний пояс покрывался 305-мм броней вдоль ватерлинии, уменьшаясь к нижнему краю в районе оконечностей.

С целью зашиты во время боя, шлюпки и катера укладывались в середине корабля и защищались сверху наклонными стальными щитами – это решение было уникальным и никогда больше в проектах боевых кораблей не повторялось.


Скорость

Все корабли хорошо себя показали во время заводских испытаний и легко развивали проектную мощность. Результаты испытаний «Конкерора» можно считать типичными для всей серии. Во время 30-часовых ходовых испытаний, проводившихся шесть раз, он при средней мощности 19 200 л.с. развил скорость 19,36 уз. На полной мощности 33 200 л.с. средняя скорость была 22,12 уз. «Тендерер» не вполне достиг этих показателей.


Мореходные качества

«Орион», как первый вступивший в строй, был направлен в Бискайский залив, где на нем обнаружилась сильная бортовая качка (21°). Поэтому на остальных кораблях этой серии установили увеличенные скуловые кили. Во время службы эти линкоры показали себя кораблями с хорошими мореходными качествами.


Общее

«Монарх» построили за два года, хотя это был период забастовок и волнений среди рабочих. И, если бы не четырехмесячная забастовка рабочих судоверфи в Элс- вике, где он строился, строительство было бы завершено через двадцать месяцев. Вес «Монарха» при спуске на воду составил 11 500 т, включая котлы, дымовые трубы и дымоходы, большое количество вспомогательного оборудования и около 2 000 т брони и переборок – это был уникальный случай для броненосного корабля, находившегося на стапеле. Благодаря установке сразу же котлов, дымоходов и барбетов удалось избежать обычной при постройке временной установки палуб и последующей разборки нескольких сотен тонн настила, чтобы открыть котельные отделения. Палубы и надстройки были закончены к моменту спуска, а работы в котельных отделениях продолжались, когда корабль был на плаву.

«Тандерер» был последним кораблем, построенным на судоверфи фирмы «Тэмз Айрон Уоркс». Контракт на строительство этого линкора был заключен с надеждой, что старая судостроительная компания переживет трудные времена, связанные с забастовками и финансовыми проблемами. Но фирма не смогла выйти из кризиса и, вскоре после вступления «Тандерера» в строй, закрылась. По стечению обстоятельств, предыдущий корабль с этим названием разбился в миле от места, где был построен новый «Тандерер».

Этот линкор был вторым кораблем, получившим в конце 1911 г. новую систему управления артогнем «Скотте». В ноябре 1912 г. он участвовал вместе с «Орионом» в учебных стрельбах. «Орион», прослуживший к тому времени девять месяцев, имел на флоте репутацию лучшего в артиллерийской стрельбе. Линкоры стреляли с дистанции 8 200 метров, корабли и мишени шли со скоростью 12 уз. По команде «открыть огонь» оба корабля начали стрельбу, в которой «Тендерер» показал отличные результаты. Через три минуты прозвучала команда «прекратить огонь», и после подведения итогов оказалось, что «Тендерер» добился в шесть раз больше попаданий в цель, чем «Орион».


СЛУЖБА

«Конкерор»

Построен на частной судоверфи «Беардмор и К» (апрель 1910 г. – ноябрь 1912 г.). Вступил в строй 23 ноября 1912 г. в составе 2-й эскадры линкоров флота Метрополии. 27 декабря 1914 г. столкнулся с «Монархом», получив серьезные повреждения в носовой части. Принимал участие в Ютландском сражении, повреждений не получил. После войны служил в эскадре линкоров до списания согласно Вашингтонскому договору в 1922 г. Продан в 1922 г.

«Монарх»

Построен частной судостроительной компанией «Армстронг и К» (апрель 1910 г. – март 1912 г.). Вступил в строй 27 апреля 1912 г. в составе 2-й дивизии флота Метрополии, а в мае переведен во 2-ю эскадру линкоров. 27 декабря 1914 г. столкнулся с «Конкерором», в результате чего получил серьезные повреждения в кормовой части. В 1913 г. на корабле установили казематы для 102-мм орудий. После войны служил в составе эскадры линкоров. Выведен из состава флота по условиям Вашингтонского договора. Использовался как корабль-мишень. Утром 20 января 1925 г. подвергся атаке авиации, затем по нему стреляли крейсера, а в ночное время – линкоры. После такого массированного обстрела оставался на плаву и был расстрелян и потоплен ночью «Ривенджем» при свете прожекторов.

«Орион»

Построен на казенной верфи в Портсмуте (ноябрь 1909 г. – январь 1912 г.). Вступил в строй 2 января 1912 г. в качестве флагманского корабля контр-адмирала 2-й эскадры линкоров флота Метрополии. 7 января 1912 г. столкнулся с «Ривенджем», когда тот оборвал швартовы и течением был снесен на носовую часть «Ориона». Во время войны был флагманским кораблем 2-й эскадры линкоров Гранд Флита. Под флагом контр-адмирала А.С.Левесона участвовал в Ютландском сражении. В послевоенное время служил в эскадре линкоров. Выведен из состава флота по условиям Вашингтонского договора в 1922 г. Продан в декабре 1922 г.

«Тендерер»

Построен частной фирмой «Тэмз Айрон Уоркс» (апрель 1910 г.- июнь 1912 г.). Вступил в строй 15 июня 1912 г. Участвовал в маневрах флота и позже вошел в состав 2-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. После войны переоборудован в учебный корабль. Продан в ноябре 1926 г.
