Глава 95 Тип «Кинг Джордж V» (Программа 1910 г.)

Место постройки Заложен Спущен на воду Вступил в строй Стоимость, ф.ст. В среднем 1 960 000, включая орудия

«Аякс» «Скотте» 27.02.1911 21.03.1912 03.1913

«Одейшес» фирма «Лэйрд» 02.1911 09.1912 10.1913

«Центурион» Девонпорт 16.01.1911 18.11.1911 05.1913

«Кинг Джордж V» Портсмут 16.01.1911 09.10.1911 11.1912

Размерения, м: 169,2 (182,1) х 27,13 х 8,10 / 8,74 = 23 000 т

Водоизмещение,т: стандартное – 23 000, полное – 25 700

Вооружение: орудия 10 – 13,5-дм/45; 16- 102-мм/50; 4 – 3-фунт. торпедные аппараты:(533-мм) два траверзных, 1 кормовой (впоследствии снят) торпеды: 20 533-мм; 6 356-мм

Бронирование, мм: пояс – 305-229-203, переборки – 254-152-102 барбеты – 254-76, башни – 279, боевая рубка – 279 палубы: над и ниже батареи – 25, главная – 38, средняя – 25, нижняя – 102-76-63,5-25 артиллерийские погреба – 44,5-25

Механизмы: турбины Парсонса (для «Аякса» и «Одейшеса» построены заводами-строителями, для «Центуриона» – «Хоуторн Лэсли», для «Кинга Джорджа V» – фирмой «Парсонс») 27 000 л.с. = скорость 21/20,5 уз, 4 вала

Котлы: типа Бабкок на «Аякс», «Кинг Джордж V»; типа Ярроу «Одейшес» и «Центурион»; 31 000 л.с. = 21,7 уз; 27 000 л.с. = 21/20,6 уз

Запас топлива: 2 870 т угля на «Кинг Джордж V», на остальных 3 150 / 900 т, нефти 800 т

Дальность плавания:4 060 миль /18,15 уз

Экипаж: 782 / 759 чел

Конструкторы: И.Н.Муней, А.М.Уортингтон

Особенности:

1) просторная двухярусная боевая рубка;

2) подъемные краны для катеров и шлюпок;

3) противоминная артиллерия сконцентрирована в носовой части.

Эта серия линкоров была несколько увеличенной модификацией «Орионов», не оправдавшей, однако, возлагавшихся на нее надежд, так как эти корабли были вооружены слабой противоминной артиллерией. Линкоры в этот период уже вооружались противоминной артиллерией калибра не менее 120 мм, и то, что «Кинг Джордж V» имел меньший (102-мм) калибр, было вызвано исключительно соображениями экономии. МакКенна подсчитал, что установка 152-мм орудий приведет к увеличению водоизмещения на 2 000 т; очевидно, правительство не было готово выделить на строительство кораблей дополнительно 170 000 ф.ст. Поскольку влияние лорда Фишера в Адмиралтействе было велико в то время, когда разрабатывался проект новых кораблей, вероятность отхода от малокалиберной противоминной артиллерии, которую он упорно отстаивал, была очень низка.

Поэтому, когда детали проекта стали известны, «Кинг Джордж V» вызвал небольшой интерес. Совет Адмиралтейства из-за скаредной экономии не смог обеспечить нашим кораблям должную защиту против немецких миноносцев, размеры которых все увеличивались. Миноносцы вооружались 102-мм орудиями – больший калибр трудно было использовать на малых кораблях. Поэтому американцы свои новые линкоры вооружили 127-мм орудиями, французы – 140-мм, а немцы, японцы и австрийцы – 152-мм, и игнорирование этого факта при проектировании наших новых «дредноутов» было крайне ошибочным.

Увеличение длины на 4,9 метра, ширины на 0,15 метров и средней осадки на 0,08 метра повлекло за собой 500 тонн дополнительного водоизмещения, которое пошло на усиление бронирования. Согласно официальным данным, оно включало «верхнюю защитную палубу толщиной 44,5-38 мм» – впечатляющее усиление, если не учитывать, что оно ограничилось районом носовой 102-мм батареи. Увеличенное соотношение длины к ширине позволило повысить скорость до 21 узла при такой же мощности главных механизмов, как на «Орионе».

Так как на этих кораблях применялась новая система управления артиллерийским огнем «Скотта-Виккерса», как на «Лайоне», необходимость в тяжелой треногой мачте отпала, поэтому «Центурион» и «Кинг Джордж V» были оборудованы только небольшим постом корректировки огня на топе мачты. Однако, перед тем, как «Аякс» и «Одейшес» вступили в строй, вернулись снова к системе централизованных приборов управления огнем, и эти линкоры имели большой круглый пост управления огнем и прибор управления огнем на топе мачты, а поскольку мостик не обеспечивал достаточную жесткость, мачта была сделана в половину высоты треногой. На «Центурионе» сделали некоторые изменения под этот рангоут, а на «Кинг Джордж V» мачта поддерживалась широкими стойками. В 1918 г. на «Кинг Джордж V» установили большой пост управления и треногую мачту в полную высоту.

Линейный корабль «Кинг Джордж V»

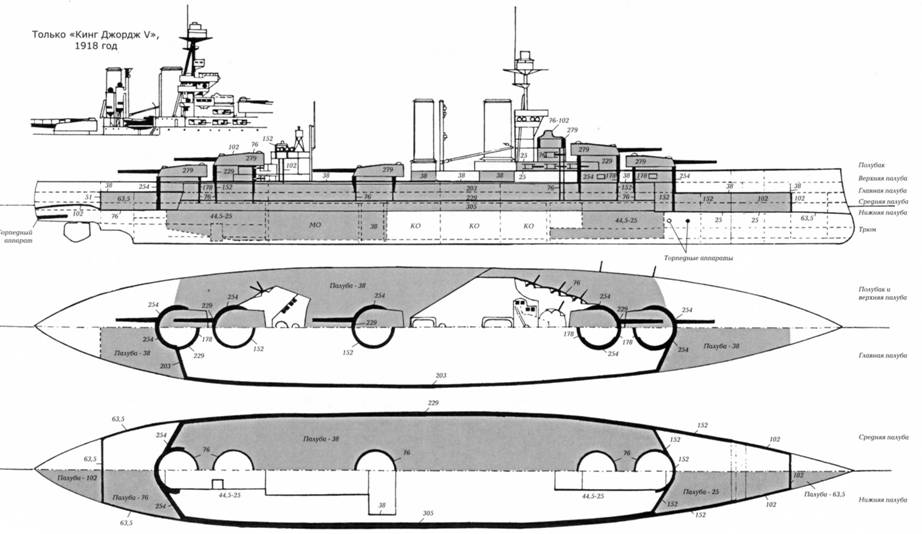

Схема бронирования

Катера и шлюпки расположили снова открыто и для них установили подъемные краны, впервые со времен старого крейсера «Империус».

Расположение башен было такое же, как на «Орионе», но носовая надстройка срезана под более острым углом, чтобы обеспечить больший сектор обстрела орудиям башни «Q». Расположение противоминной артиллериии изменилось: двенадцать из шестнадцати 102-мм пушек стреляли в носовом направлении и четыре – в кормовом. Практика минных атак показала, что носовым орудиям приходилось стрелять в два раза чаще, чем кормовым. Противоминная артиллерия в носовой части располагалась на трех уровнях: одиночные казематы уровнем ниже боевой рубки, по три орудия вдоль бортовых стенок надстройки и два на полубаке на одном уровне с барбетом башни «В». Все противоминные орудия защищались 76-мм броней. Четыре кормовых орудия имели 127-мм щиты, вместо навесных крышек портов, и незащищенные орудийные станки.

Разместив орудийные порты на полубаке, конструкторы не учли уроки русско- японской войны, хотя наш морской атташе обращал на это особое внимание. Конечно, и американцы, и германцы использовали порты на полубаке для легких орудий и часто в спонсонах. Однако даже размещение орудий дальше в корму на «Кинге Джордже V» не спасало от заливания водой, и в конце концов их убрали в 1917 г., установив взамен на башне «Q» и кватердеке два 76- или 102-мм зенитных орудия.

В этот период испытывались разные способы размещения прожекторов относительно места, высоты над водой и их группировки. На «Нептуне» они передвинулись на передний мостик. На «Центурионе» прожектора сгруппировали на максимально низком уровне вокруг второй дымовой трубы – такое расположение оказалось наиболее приемлемым, так что, когда были введены прожекторные рубки, около кормовой дымовой трубы оказалось больше всего прожекторе. На «Центурионе» установили также экспериментальную систему управления прожекторами – первый шаг, сделанный в этом направлении.

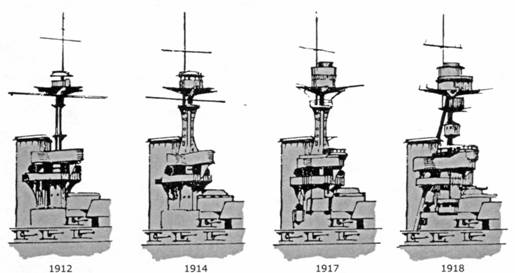

Изменение внешнего вида мачты и мостиковой конструкции на линкоре «Кинг Джордж V»

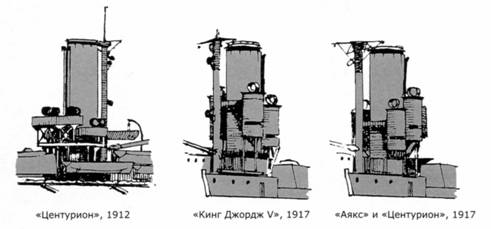

Различия в размещении боевых прожекторов

Потеря «Одейшеса» показала, что тонкие продольные переборки, которые проходили по бортам вдоль машинных отделений, оказались недостаточной защитой против мин. Котельное отделение, расположенное по левому борту, было полностью затоплено, а центральное котельное отделение – частично; корабль продолжал медленно тонуть в течение двенадцати часов, и, когда прогремел внутренний взрыв, он затонул.

На 8-часовых испытаниях средняя мощность машин для всех четырех кораблей была 28 200 л.с. при скорости вращения винтов 330 оборотов в минуту.

«Кинг Джордж V» показал скорость 22,127 уз, «Центурион» – 21,886 уз, «Аякс» – 21,066 уз, все четыре линкора могли развить скорость 22 узла. Винты на каждом корабле отличались в диаметре, шаге и площади лопастей. На 30-часовом пробеге при скорости вращения винтов 290 оборотов в минуту средняя мощность энергетической установки была 19 800 л.с. «Аякс», как сообщалось, на мерной миле развивал 22,47 узла, и проводившиеся на нем эксперименты с четырехлопастными винтами показали, что трехлопастные лучше.

Имея низкий надводный борт в кормовой части, эти корабли в море заливались водой. Успокоительные цистерны, установленные на «Кинге Джордже V», не привели к большим улучшениям, их стабилизирующий эффект «не был столь заметным, чтобы устанавливать их на других кораблях». Впоследствии они использовались как топливные цистерны.

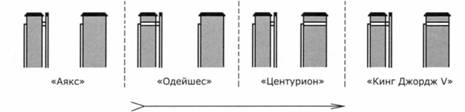

Опознавательные марки на тубах линкоров типа «Кинг Джордж V»

В конце 1917г. прожектора были сняты с мостика и перенесены на башни вокруг второй дымовой трубы. «Аякс», «Центурион» и «Кинг Джордж V» были проданы на слом по условиям Вашингтонского договора по вступлении в строй «Нельсона» и «Роднея».

«Аякс»

Вступил в строй в октябре 1913 г., в составе флота Метрополии служил до 1914 г. В 1914-1919 гг. в составе 2-й эскадры линкоров Гранд Флита. Участвовал в Ютландском сражении. В 1919-1924 гг. в Средиземноморском флоте (участвовал в операциях в Черном море против большевиков). Выведен в резерв в 1924 г., где состоял по август 1926 г. Продан в ноябре 1926 г.

«Центурион»

9 декабря 1912 г. во время заводских испытаний столкнулся с итальянским пароходом «Дерна», который затонул. Ремонтировался до марта 1913 г. В 1913 г. на линкоре установили экспериментальный центральный пост управления прожекторами. Вступил в строй в составе флота Метрополии, где прослужил до августа 1914 г. В составе 2-й эскадры линкоров Гранд Флита с 1914 по 1919 гг. Участвовал в Ютландском сражении. С 1919 по 1924 гг. служил в Средиземноморском флоте, участвовал в черноморских операциях. С 1924 по апрель 1926 гг. находился в резерве в Портсмуте. Переоборудован в радиоуправляемый корабль-мишень для проведения тренировочных стрельб из орудий 8-дм калибра. До 1941 г., находясь в Плимуте, служил кораблем-мишенью. Затем переоборудован в имитацию нового броненосца «Энсон» и в этом качестве совершил 20 000-мильный переход в Бомбей. Оставался в Бомбее (под своим собственным именем) до 1942 г., затем перешел в Александрию, прибыв туда в июне 1942 г. Прослужил в качестве плавающей зенитной батареи южнее Суэцкого канала до марта 1944 г. и, покинув Александрию в апреле 1944 г., вернулся домой. Был затоплен у Нормандского побережья 6 июня 1944 г. с целью образования волнореза для десантых судов.

«Кинг Джордж V»

Вступил в строй в ноябре 1912 г. как флагманский корабль (вице- адмирал Джордж Уаррендер) флота Метрополии. В июле 1914 г. служил в составе 2-й эскадры линкоров Гранд Флита, будучи флагманским кораблем (вице-адмирал Т.Джерром). Участвовал в Ютландском сражении. С 1919 по 1923 гг. флагманский корабль Средиземноморского флота. Затем выведен в резерв в Девонпорте. С 1923 по 1926 гг. служил в качестве учебно-артиллерийского корабля.

Продан в декабре 1926 г.

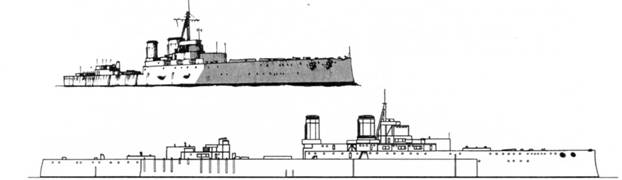

Радиоуправляемый корабль-мишень «Центурион» Вид по состоянию на 1935 год

«Одейшес»

Вступил в строй в 1913 г. в составе флота Метрополии. В 1914 г. в составе 2-й эскадры линкоров Гранд Флита. 27 октября 1914 г. подорвался на мине и затонул от внутреннего взрыва во время тренировочных стрельб около Лох Суили.
