Зенитная самоходная установка ЗСУ-23-4 «Шилка»


Предназначалась для замены зенитной самоходной установки ЗСУ-57-2. Разрабатывалась для ПВО мотострелковых полков в соответствии с Постановлением СМ СССР от 17 апреля 1957 года. Принята на вооружение Постановлением СМ СССР № 925-401 от 5 сентября 1962 года. Серийно производилась на заводе № 535 (артиллерийская часть) и ММЗ (шасси и сборка) с 1964 по 1982 год.

СЕРИЙНЫЕ МОДИФИКАЦИИ:

ЭСУ-23-4 - в качестве базы служит гусеничная машина ГМ- 575 специальной разработки. Отделение управления - в носовой части, боевое - в средней, силовое - в кормовой. Над боевым отделением размещена сварная башня с диаметром погона 1840 мм, заимствованного у танка Т-54. В башне установлена 23-мм счетверенная пушка АЗП-23 «Амур». Вместе с башней она имеет индекс ГРАУ 2А10, а автоматы пушки - 2А7. Суммарный темп стрельбы 3400 выстр./мин, начальная скорость снаряда 950 м/с, наклонная дальность стрельбы по зенитным целям 2500 м. Углы наведения: горизонтальный 360°, вертикальный -4°…+85". В кормовой части крыши башни на складывающихся стойках размещена антенна РЛС радиолокационно-приборного комплекса РПК-2 «Тобол». Машина имеет систему электропитания, включающую в себя одновальный газотурбинный двигатель типа ДГ4М-1, предназначенный для вращения генератора постоянного тока, систему ПАЗ, навигационную аппаратуру ТНА-2 и ППО.

ЗСУ-2Э-4В - модернизированный вариант. Повышена надежность различных узлов и агрегатов. Кожух системы вентиляции размещен на правом борту корпуса.

ЗСУ-2Э-4В-1 - модернизированный вариант. Повышена надежность различных узлов и агрегатов, в первую очередь РПК. Кожухи системы вентиляции размещены на лобовых скулах башни.

ЗСУ-2Э-4М «Бирюса» (1973 г.) - модернизированные автоматы 2А7М и пушка 2А10М. Пневмозарядка заменена пироза- рядкой. Сварные трубки отвода охлаждающей жидкости заменены гибкими трубопроводами.

ЗСУ-2Э-4МЗ - аппаратура опознавания «свой - чужой» («3» - запросчик).

ЭСУ-23-4 стали поступать в войска в 1965 году, и к началу 70-х полностью вытеснили ЗСУ-57-2 из подразделений ПВО. Первоначально танковому полку по штату полагался дивизион «шилок», который состоял из двух батарей по четыре машины. В конце 60-х годов часто одна батарея в дивизионе вооружалась «шилками», а другая - ЗСУ-57-2. Позже мотострелковые и танковые полки получили типовую зенитную батарею, куда входили два взвода. Один взвод имел четыре ЗСУ «Шилка», а другой - четыре самоходных ЗРК «Стрела-1» (затем ЗРК «Стрела-10»).

«Шилки» широко применялись Советской Армией в Афганистане. Причем в условиях отсутствия воздушных целей эта ЗСУ полностью реализовала и возможность вести огонь по наземным целям в горах. Появился специальный «афганский вариант» - за ненадобностью на нем демонтировали РПК, за счет чего удалось увеличить боекомплект до 4000 выстрелов. Был также установлен ночной прицел. Аналогично «шилки» используются Российской Армией и в Чечне.

ЭСУ-23-4 широко экспортировались в страны Варшавского договора, на Ближний Восток и другие регионы. Они принимали активное участие в арабо-израильских войнах, ирако-иранской войне, а также в войне в зоне Персидского залива в 1991 году.

По состоянию на 1995 год «шилки» состояли на вооружении в Алжире (210 единиц), Анголе, Афганистане, Болгарии, Венгрии (20), Вьетнаме, Египте (350), Индии, Иордании (16), Ираке, Иране, Йемене (40), КНДР, Кубе (36), Мозамбике, Польше, Перу (35), Сирии.

Наличие в армиях многих стран значительного количества ЗСУ- 23-4 и дороговизна более современных ЗСУ подталкивают различные КБ на разработку все новых и новых вариантов модернизации «Шилки». На выставке МАКС-99 в подмосковном Жуковском демонстрировалась ЗСУ-2Э-4М4. По бортам ее башни установлены по два спаренных ПЗРК «Игла», боевая машина дополнительно оснащена датчиками лазерного излучения, электрон- но-оптическими средствами наблюдения (в том числе телевизионным устройством обзора у механика-водителя). Взамен механической применена гидрообъемная трансмиссия, органы управления оснащены гидроусилителями. В результате подвижность «Шилки» доведена до уровня прикрываемых танков Т-72 и Т-80.

В 1999 году свой вариант предложил харьковский завод имени Малышева. Прототип машины, получившей название «Донец», представляет собой комбинацию модернизированной башни от ЭСУ-23-4 и шасси основного танка Т-80УД, серийно выпускающегося в Харькове. Снаружи башни, по ее бокам, смонтированы две спаренных ПУ ЗРК «Стрела-10М». Артиллерийская часть «Шилки» осталась практически без изменений, но боекомплект пушек увеличен вдвое.

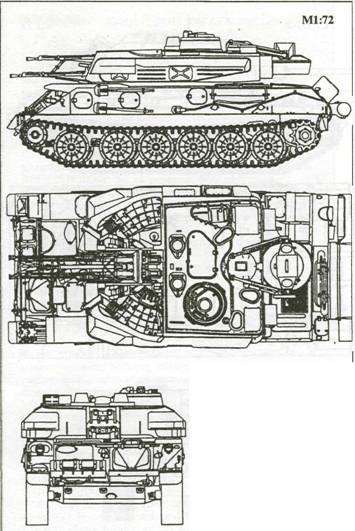

ЗСУ-2Э-4М

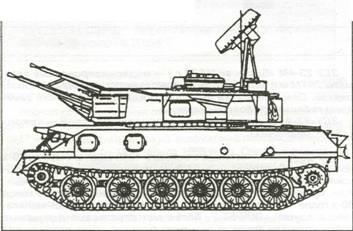

ЗСУ-2Э-4В


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭСУ-23-4

БОЕВАЯ МАССА, т: 19. ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина -6535, ширина - 3125, высота - 2576, клиренс - 400.

ВООРУЖЕНИЕ: 1 счетверенная автоматическая пушка АЗП-23 «Амур» калибра 23 мм.

БОЕКОМПЛЕКТ: 2000 выстрелов (в лентах на 50 патронов).

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: радиолокационно-приборный комплекс РПК-2 «Тобол», оптическое визирное устройство.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ: В-6Р, 6-цилиндровый, четырехтактный, бескомпрессорный дизель жидкостного охлаждения; мощность 280 л.с.(206 кВт) при 2000 об/мин; рабочий объем 19 100 см3 .

ТРАНСМИССИЯ: многодисковый главный фрикцион сухого трения, пятискоростная механическая коробка передач, два планетарных двухступенчатых механизма поворота с блокировочными фрикционами, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть одинарных обрезиненных опорных катков на борт, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное); подвеска индивидуальная торсионная, гидравлические амортизаторы на первых, 5-м левом и 6-м правом опорных катках; в каждой гусенице 93 трака шириной 382 мм, шаг трака 128 мм.

СКОРОСТЬ МАКС., км/ч: 50.

ЗАПАС ХОДА, км: 450.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. - 30; ширина рва, м - 2,5; высота стенки, м - 0,7; глубина брода, м -1,0.

СРЕДСТВА СВЯЗИ: радиостанция Р-123, переговорное устройство Р-124.
