Боевая машина 2С6 зенитного пушечно-ракетного комплекса 2К22 «Тунгуска»


Создавалась в соответствии с Постановлением СМ СССР № 427-151 от 8 июня 1970 года. Проектирование в целом велось в КБП МОП, отвечавшем, кроме того, и за ракетно-артиллерийскую боевую часть. В разработке участвовали УМЗ МРП (радиоприборный комплекс), МТЗ МСХМ (гусеничное шасси с системой электропитания), ВНИИ «Сигнал» МОП (по системам наведения, стабилизации линии выстрела и оптического прицела, аппаратуре навигации), ЛОМО МОП (по прицельно-оптическому оборудованию) и др. Принята на вооружение Постановлением СМ СССР от 8 сентября 1982 года. Серийно производится на УМЗ.

СЕРИЙНЫЕ МОДИФИКАЦИИ:

2С6 - на базе гусеничной машины ГМ- 352. Отделение управлений расположено в передней части корпуса, боевое- в средней, МТО - в кормовой. Над боевым отделением размещена массивная вращающаяся башня, по бортам которой установлены два двухствольных зенитных автомата 2А38М, закрытых бронированным кожухом. Автоматы имеют один стреляющий механизм ударного действия, обслуживающий поочередно левый и правый стволы. Для охлаждения стволов используется жидкостная испарительная система. Темп стрельбы до 5000 выстр./мин. Углы наведения: горизонтальный - 360°, вертикальный -9°…+85". Транспортно-пус- ковые контейнеры с ракетами 9М311 расположены также по бортам башни и защищены бронированным ограждением. Система управления ракетой - полуавтоматическая, с радиокомандной линией связи. В кормовой части башни размещена антенна PJ1C обнаружения, в передней - РЛС сопровождения. Дальность обнаружения цели - 18 км, дальность сопровождения цели - 13 км. Зона поражения для ракетного вооружения: высота - 15…3500 м, дальность -2500…8000 м. Зона поражения для пушечного вооружения: высота-до 3000 м, дальность - 200…4000 м. Экипаж 4 человека: командир, оператор, наводчик и механик-водитель. Машина оснащена системами противоатомной, противохимической и про- тивобиологической защиты.

2С6М (1990 г.) - боевая машина модернизированного комплекса «Тунгуска- Ми (2К22М). Новые радиостанции и приемник для связи с батарейным командирским пунктом «Ранжир» (ПУ-12М) и командным пунктом ППРУ-1М (ППРУ-1). Новый газотурбинный двигатель агрегата электропитания.

2С6М-1 - боевая машина комплекса «Тунгуска-М1». Автоматизированы процессы наведения ЗУР и обмена информацией с батарейным командирским пунктом. В ракете 9М311-М лазерный неконтактный датчик цели заменен радиолокационным. Вместо трассера установлена импульсная лампа. Дальность полета ЗУР доведена до 10 км.

Боевая машина 2С6 входит в состав зенитного ракетно-пушечного комплекса 2К22, объединяющего до шести таких установок и предназначенного для противовоздушной обороны танковых и мотострелковых полков.

Организационно четыре боевых машины комплекса «Тунгуска» сводятся в зенитный ракетно-артиллерийский взвод зенитной ракетно-артиллерийской батареи, состоящей из взвода ЗРК «Стрела- 10СВ» и взвода комплексов «Тунгуска» и входившей в состав мотострелкового или танкового полка.

Функционирование боевых машин комплекса «Тунгуска» обеспечивалось применением ТЗМ 2Ф77 (на шасси автомобиля КамАЗ-43101, с 8 ЗУР и 32 коробами с патронами для зенитных автоматов), машин ремонта и техобслуживания 2Ф55-1 (на «Урал-43203» с прицепом) и 1Р10-1М (на «Урал-43203», по радиоэлектронной аппаратуре), машин техобслуживания 2В110-1 (на «Урал-43203» по артиллерийской части), автоматизированных контрольно-испытательных подвижных станций 9В921 (на ГАЗ-66), мастерских техобслуживания МТО-АТГ-М1 (на 3ил-131).

Ни Советской, ни Российской Армиями «Тунгуска» против реальных боевых воздушных целей не применялась. Единственная же известная попытка использования этих машин в качестве штурмового средства закончилась неудачей. В штурме Грозного в 1994 году в составе майкопской 131-й бригады Российской Армии участвовало шесть «тунгусок», которые были уничтожены в первые же минуты боя.

После распада СССР проводились работы по замене выпускавшихся в Белоруссии шасси ГМ-352 на разработанное мытищинским ПО «Метровагонмаш» ГМ-5975.

По западным данным, 12 ЗСУ «Тунгуска» в середине 90-х годов поставлено Индии. Сведений о приобретении их другими странами нет.

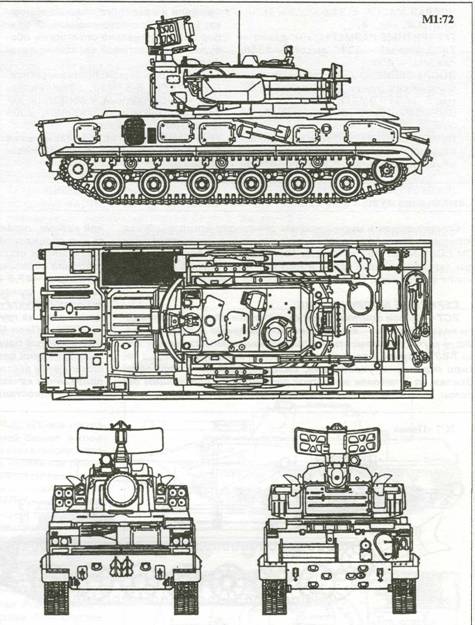

2С6


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БОЕВОЙ МАШИНЫ 2С6

БОЕВАЯ МАССА, т: 34,8. ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 7930, ширина -3236, высота -3356, клиренс - 450.

ВООРУЖЕНИЕ: 2 двухствольных автоматических пушки 2А38 калибра 30 мм, 8 ПУ ЗУР 9М311.

БОЕКОМПЛЕКТ: 1936 выстрелов, 8 ЗУР.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: радиолокационная система, состоящая из РЛС обнаружения цели, РЛС сопровождения цели и наземного радиозапросчика; цифровой счетно-решающий прибор 1А26; прицельно-оптическое оборудование с системой наведения и стабилизации.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ: В-84М30, 12-цилиндровый, четырехтактный, V-образный, дизель жидкостного охлаждения; мощность 700 л.с.(515 кВт).

ТРАНСМИССИЯ: гидромеханическая с гидрообъемным механизмом поворота.

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, три поддерживающих катка, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска гидропневматическая; гусеницы с РМШ, механизм натяжения гусениц- гидравлический.

СКОРОСТЬ МАКС., км/ч: 65.

ЗАПАС ХОДА, км: 600. С

РЕДСТВА СВЯЗИ: радиостанция Р-173, переговорное устройство Р-174.
