Самоходная пушка 2С7 «Пион» (объект 216)


Самая мощная в мире серийная самоходно-артиллерийская установка. Разрабатывалась в соответствии с Постановлением СМ СССР №427-151 от 8 июля 1970 года на заводе «Баррикады» (артиллерийская часть) и ЛКЗ (шасси). Принята на вооружение в 1976 году. Серийно производилась на ЛКЗ.

СЕРИЙНЫЕ МОДИФИКАЦИИ:

2С7-шасси оригинальной конструкции. Основные элементы ходовой части - ведущие колеса, опорные и поддерживающие катки, гидроамортизаторы, гусеницы заимствованы у танка Т-80. Сварной бронекорпус разделен перегородками на четыре отделения: управления, силовое, расчета и кормовое. Экипаж из 7 человек на марше размещается следующим образом: командир, наводчик, механик-водитель - в бронирован ной кабине, остальные четыре члена артиллерийского расчета - в специальном бронеотсеке за двигателем. В кормовой части шасси открыто установлена 203-мм пушка. Дальность выстрела осколочно-фугасным снарядом 37,5 км, активно-ре- активным- 47,5 км, скорострельность 1,5 выстр./мин. Углы наведения: горизонтальный 30°, вертикальный 0 е …+60". Для погашения отката при выстреле применяется кормовой сошник, кроме того, на грунт опускается ленивец.

2С7М («Пион-М», 1983 г.) - скорострельность 2,5 выстр./ мин, возимый боекомплект - 8 выстрелов. Аппаратура приема и отображения данных для стрельбы. Заряжание во всем диапазоне углов вертикального и горизонтального наведения - без приведения качающейся части к фиксированным углам заряжания. Радиостанция Р-173. Повышен гарантийный ресурс.

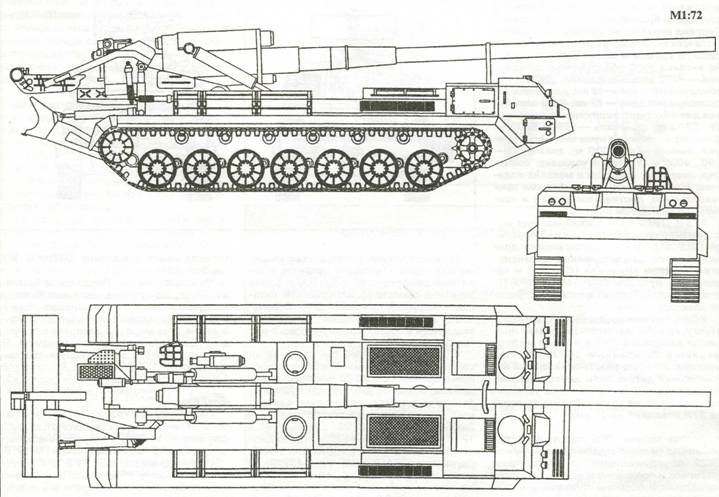

2С7 «Пион»


Во второй половине 70-х годов самоходные пушки «Пион» начали поступать в артиллерийские бригады большой мощности. В каждой полагалось иметь 48 установок этого типа. По данным комиссии, следящей за выполнением Венских соглашений об ограничении обычных вооружений в Европе, в 1995 году на европейской части России находилась 81 САУ «Пион» (в 1990 году их было 311).

На экспорт «Пион» поставлялся только в Чехословакию и Польшу, соответственно 12 и 8 единиц.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САУ 2С7

БОЕВАЯ МАССА, т: 46. ЭКИПАЖ, чел.: 7.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 13 100, ширина - 3380, высота - 3000, клиренс -400.

ВООРУЖЕНИЕ: 1 пушка 2А44 калибра 203 мм.

БОЕКОМПЛЕКТ: 4 выстрела раздельного заряжания.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: механический прицел Д726-45 с орудийной панорамой ПГ-1М, коллиматор К-1, оптический прицел ОП4М-97.

БРОНИРОВАНИЕ, мм: противопульное. ДВИГАТЕЛЬ: В-46-1, 12-цилиндровый, четырехтактный, V-образный, многотопливный дизель с жидкостным охлаждением и приводным центробежным нагнетателем; мощность 780 л.с. (574 кВт) при 2000 об/мин;

ТРАНСМИССИЯ: механическая. ХОДОВАЯ ЧАСТЬ: семь сдвоенных обрезиненных опорных катков на борт, шесть одинарных поддерживающих катков, ведущее колесо переднего расположения (зацепление цевочное), направляющее колесо; подвеска - индивидуальная торсионная с четырьмя гидравлическими амортизаторами; гусеницы с обрезиненной беговой дорожкой и РМШ.

СКОРОСТЬ МАКС., км/ч: 50.

ЗАПАС ХОДА, км: 500.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. - 25; глубина брода, м -2,2.

СРЕДСТВА СВЯЗИ: радиостанция Р-123М, переговорное устройство Р-124.
