Самоходное артиллерийское орудие 2С9 «Нона-С» (объект 925)


Первая в мире серийная универсальная артсистема, способная вести огонь как осколочно-фугасными минами, так и специальными осколочно-фугасными снарядами того же калибра. Разработана в ЦНИИТОЧМАШ и на ПМЗ. Серийное производство с 1981 года.

СЕРИЙНАЯ МОДИФИКАЦИЯ:

база-десантный бронетранспортер БТР-Д. 120-мм нарезное орудие установлено в конической сварной башне, выполненной из алюминиевого сплава. Угол горизонтального наведения составляет 70° (по 35° на сторону) и ограничен бонками, приваренными снаружи башни. Вертикальное наведение возможно в пределах от-4" до +80°. Максимальная скорострельность -10 выстр./мин. Стрельба из САО может вестись только с места: как с закрытых огневых позиций, так и прямой наводкой 120-мм выстрелами с осколочно-фугасными снарядами и 120-мм с осколочно-фугасными, осветительными, дымовыми и зажигательными минами. Максимальная дальность стрельбы осколочно-фугасным снарядом ЗВОФ54 - 8800 м. В «Ноне-С» впервые применена конструктивно-баллистическая схема «орудие - выстрел», главная отличительная особенность которой заключалась в использовании в ней боеприпасов с готовыми нарезами на ведущем пояске снаряда. Конструктивно выстрел для казнозарядных орудий и минометов состоит из заряда в виде картуза, размещенного на трубке, которая на заднем торце имеет диафрагму, опирающуюся перед выстрелом на конусную часть ствола, а на переднем - элементы замкового устройства и снаряд с взрывателем. Перед стрельбой заряд и снаряд с помощью замкового устройства объединяются в унитарный выстрел, удобный для заряжания. САО десантируется с помощью парашютно-реактивной системы ПРСМ- 925 из самолетов Ан-12, Ил-76 и Ан-22. Машина оснащена системами ПАЗ и ППО. Движение на плаву - с помощью водометных движителей. Подвеска - гидропневматическая, с переменным клиренсом.

САО 2С9 поступали на вооружение воздушно-десантных войск и морской пехоты. Запас плавучести позволял высаживаться с десантных кораблей. В ВДВ ими заменили устаревшие самоходные пушки СУ-85, значительно повысив огневые возможности парашютно-десантных подразделений.

В настоящее время к орудию «Нона» создается управляемый снаряд «Китолов-2» с осколочно-фугасной боевой частью и дальностью стрельбы до 9 км. Советская Армия весьма эффективно применяла 2С9 в Афганистане. Российские войска с не меньшим эффектом используют «ноны» в боевых действиях в Чечне.

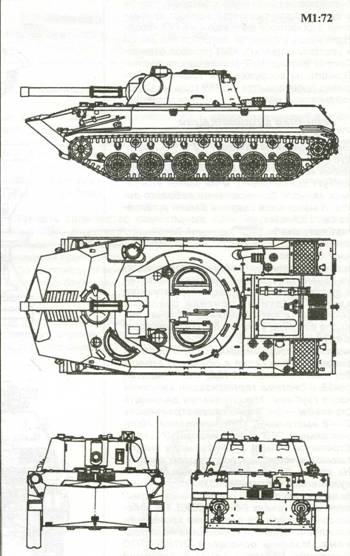

2С9 «Нона-С»


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ САО 2С9

БОЕВАЯ МАССА, т: 8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина - 6020, ширина - 2630, высота - 2300, клиренс - 100 - 450.

ВООРУЖЕНИЕ: 1 орудие 2А51 калибра 120 мм. Б

ОЕКОМПЛЕКТ: 25 выстрелов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: перископический прицел 1П8, панорама, оптический прицел прямой наводки 1П30, коллиматор К-1.

БРОНИРОВАНИЕ, мм: противопульное.

ДВИГАТЕЛЬ: 5Д20-240, 6-цилиндровый, четырехтактный, V-образный, бескомпрессорный дизель жидкостного охлаждения со струйным распылением топлива; мощность 240 л.с.(176,6 кВт) при 2400 об/мин; рабочий объем 15 900 см3 .

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, четырехскоростная механическая коробка передач, бортовые фрикционы, планетарные бортовые передачи.

ХОДОВАЯ ЧАСТЬ: шесть сдвоенных обрезиненных опорных катков на борт, пять обрезиненных одинарных поддерживающих катков, ведущее колесо заднего расположения со съемными зубчатыми венцами (зацепление цевочное), направляющее колесо; подвеска индивидуальная гидропневматическая.

СКОРОСТЬ МАКС., км/ч: на суше -60, на плаву -9.

ЗАПАС ХОДА, км: на суше- 500, на плаву - 75…90.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град.- 32; ширина рва, м - 2,5; высота стенки, м - 0,7.

СРЕДСТВА СВЯЗИ: радиостанция Р-123М, переговорное устройство 1В116.
