О РДП И ЕДИНОМ ДВИГАТЕЛЕ

Еще сто лет назад конструкторы и изобретатели подводных лодок понимали, что держать на корабле два двигателя – один для подводного, другой для надводного хода – нецелесообразно, и не оставляли попыток разработать единый двигатель, либо хотя бы оснастить бензомотор или дизель устройством для подачи воздуха, когда субмарина находится на перископной глубине.

Контр-адмирал кригсмарине Э.Гофт утверждал, что первый успех принесло изобретение так называемого шнорхеля, но те же немецкие подводники признают, что аналоги видели на голландских лодках и четко известно – впервые такую трубу установили в 1925 году на итальянской подлодке «Сирена».

Советский кораблестроитель Г.М.Трусов установил, что подобное «устройство впервые предложил в 1915 году командир подводной лодки «Акула» лейтенант Н.А.Гудим». Однако дальнейшие исследования показали, что авторами прототипа РДП вполне могут быть признаны С.Янович, Б.Е.Сальяр…

Инженер-контр-адмирал М.АРудницкий осматривал остатки РДП Сальяра на балтийских лодках «Леопард» и «Волк». Историк флота Н.А.Залесский видел снимок ПЛ «Кугуар» с РДП.

Все это однозначно свидетельствует – подобное устройство было изобретено и применялось в России рань- те, нежели в и н остр я иных флотах. Короче, помните анекдот про съезд патентоведов?

О едином двигателе если и забыли, то не навсегда. Историк советского подводного флота капитан 1-го ранга В.И.Дмитриев установил, что в 30-е годы инженер С.А.Базилевский создал «Редо» – регенеративный единый двигатель особого назначения, который в августе 1938 года установили на экспериментальной подводной лодке XII серии С-92. Это был дизель, работавший на газовой смеси; лодка успешно прошла испытания, несколько раз выходила в море.

Группа Базилевского приступила к проектированию единого двигателя в 1935 году, смонтировала его на С-92 через 3 года. А что в этом отношении тогда делалось в других странах?

В том же году Англия и Германия заключили соглашение, по которому «третьему рейху» разрешили строить субмарины, а уже в следующем году профессор Г.Вальтер представил проект парогазовой турбины для подводной лодки. Трудно поверить, что немцам удалось столь скоро справиться со столь сложным делом, видимо, они не один год готовились к отмене статей Версальского договора, запрещавшего Германии иметь подводный флот. В установке Вальтера окислителем служила 80-процен- тная перекись водорода, которая разлагалась в камере на водяной пар и кислород, последний сжигался с жидким топливом, в которое впрыскивалась питательная пресная вода. Образовавшаяся горячая парогазовая смесь под высоким давлением затем поступала в турбину, потом охлаждалась. Вода возвращалась на исходную позицию, ненужная углекислота удалялась за борт. Проект Вальтера сразу заинтересовал моряков. «Мы ухватились за него и добились того, что командование военно- морским флотом энергично поддержало это исключительно важное изобретение», – вспоминал гросс-адмирал К.Дениц. В 1937 году немцы приступили к созданию лодок Вальтера, но из-за технических трудностей до начала второй мировой войны не получили ни одной, сказалось и скептическое отношение руководства «кригсмарине» к подобным новинкам.

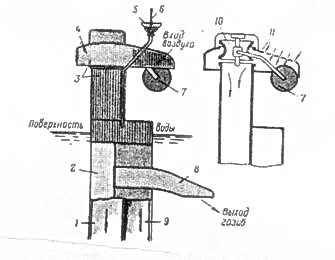

Схема устройства РДП: 1 – воздушная шахта, 2 – обтекатель, 3 -покрытие, предохраняющее от радиолокационного облучения, 4 – головка с клапаном, предотвращающим попадание в шахту забортной воды, 5 -антенна радиоприемника радиолокационного излучения, 6 – антенна системы «свой – чужой», 7 – поплавок, управляющий положением клапана 4, 8 -козырек шахты для выпуска отработавших газов 9, 10 – клапан, 11 -рычаг.

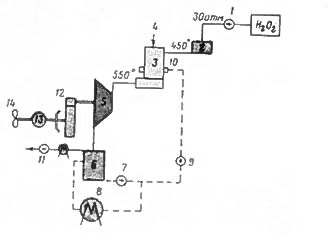

Схема парогазовой турбинной установки: 1 – насос для подачи перекиси водорода, 2 – камера разложения перекиси, 3 – камера горения, 4 -форсунка, 5 – главная турбина, 6 – конденсатор, 7 – конденсатный насос, 8 – холодильник для питательной воды, 9 – питательный насос, 10 -подача питательной воды в камеру горения, 11 – компрессор выхлопных газов, 12-редуктор, 13- электродвигатель экономичного хода, 14 – гребной винт.


Только в 1942 году заложили 4 опытовые субмарины XVIIBa серии (или Ва-201) водоизмещением 236/294 т, оснастив каждую парогазовой турбиной в 5 тыс. л.с., позволявшей развивать под водой до 26 узлов (у дизель- электрических – максимум 10 узлов). Правда,ненадолго.Запас окислителя занимал солидный объем 40 куб.м, дальность плавания не превышала 80 миль.

Построив три лодки, немцы в 1944 году начали готовить 12 тоже опытовых XVIIE серии большего (312 т) водоизмещения с 2,5-тысячесильными турбинами и скоростью 21,5 узла при дальности плавания под водой 1115 миль. Закончили тоже три, за ними последовала дюжина малых, уже боевых лодок ХУИГ серии, у которых запас перекиси водорода довели до 50 куб. м, однако этот заказ не выполнили.

Не довелось повоевать и средним субмаринам XVII- Фау серии водоизмещением 659 т. На них предполагалось разместить 98 куб. м окислителя, две турбины Вальтера общей мощностью 2,1 тыс. л.с., которые должны были обеспечить под водой 19-узловый ход при дальности плавания 205 миль.

Тогда же немцы наметили пополнить «кригсмарине» 200 средними подлодками XXVI серии водоизмещением по 842 т, с 7,5-тысячесильной турбиной. Если их предшественницы имели по два носовых торпедных аппарата, то у этих их было десять, причем их разместили в центре корпуса, чтобы выпускать торпеды назад – лодка атаковала противника на отходе, чтобы быстрее уйти от преследователей. Сотню недостроенных субмарин разобрали после войны, та же участь постигла заказанные в начале 1945 года две большие (1485 т) лодки XVIII серии с 5 торпедными аппаратами и 5 турбинами общей мощностью 5,5 тыс. л.с., для которых требовалось 204 куб. м окислителя.

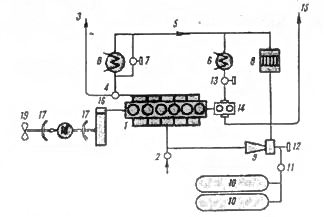

Схема работы дизеля по замкнутому циклу «крайслауф»: 1 – дизель, 2 – подача воздуха, 3 – выхлоп газов в надводном положении, 4 – переключение выхлопа на замкнутый цикл, 5 – циркуляция выхлопных газов в подводном положении, 6 – холодильник, 7 – перепускной клапан для регулирования температуры газов, 8 – газовый фильтр, 9

– смеситель для обогащения выхлопных газов кислородом, 10 – баллоны с кислородом, 11 – кислородный редуктор, 12 – регулятор подачи кислорода, 13 – регулятор давления при работе двигателя по замкнутому циклу, 14

– компрессор выхлопных газов, 15 – выпуск избыточных газов, 16 – редуктор, 17 – разобщительная муфта, 18 – электродвигатель экономичного хода, 19 – гребной винт.


WHISKEY TWIN CYLINDER class с двумя ракетами П-5 на борту.

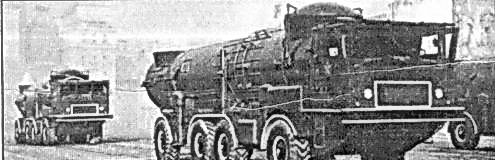

Транспортно-пусковой контейнер с крылатой ракетой П-5 береговой обороны на колесной базе.


После войны документы о двигателях Вальтера достались англичанам и американцам, последние в конце 40-х годов опробовали его на дизель- электрической «Корпорел» и сочли бесперспективным. Главным образом, из-за небольшой дальности плавания полным ходом под водой, изрядной пажароопасности, чувствительности к изменению глубины погружения и высокой стоимости эксплуатации.

Тем не менее в 1956 году англичане начали строить 2 опытные субмарины типа «Эксплорер» с двумя вальтеровскими установками по 4 тыс. л.с. Спустя 9 лет, завершив программу испытаний, их списали – преемников у них не было.

В 1960 году и шведы попробовали оснастить экспериментальными парогазовыми турбинами 2 из 6 новых дизель-электрических лодок типа «Дракон», чтобы добиться хотя бы ненадолго 25-узлового хода под водой. И согласилось с выводами американских экспертов.

В 1942 году, не ограничившись опытными вальтеровскими лодками, немцы взялись за эксперименты с другим видом единого двигателя – установкой «крайслауф» (бег по кругу). Суть ее состояла в том, что в подводном положении в цилиндры дизеля впрыскивался газообразный или жидкий кислород, хранящийся в баллонах (не правда ли, напоминает работы Никольского и Базилевского?). Выхлопные азы очищались, обогащались кислородом, и их вновь отправляли в цилиндры. Судя по расчетам, установка мощностью 1,5 тыс. л.с. могла обеспечить скорость до 16 узлов, однако слишком уж был велик расход компонентов горючей смеси. «Крайслауф» думали применить на малых и средних субмаринах, поскольку было ясно, что на большую дальность плавания рассчитывать не приходится. У немцев дальше экспериментов дело не пошло, как и у шведов, попробовавших внедрить «крайслауф» на лодках среднего тоннажа типа «Шьормен», строившихся с 1962 года.

В советском флоте работы с РДП продолжили в 1943 году, опробовав на плавучей зарядовой станции Б-2 (бывшая подводная лодка «Пантера» типа «Барс»). Когда она шла на перископной глубине под дизелями, воздух к ним подавался через вертикальную трубу. Позже подобным устройством оснастили боевую лодку ID,-310V бис-2 серии. Напомним: немцы начали применять аналогичные «шноркели» только со следующего года.

Что же касается единого двигателя, то работы над ним продолжались, и в феврале 1951 года на одном из ленинградских заводов заложили опытовую лодку С-99 проекта 617 с парогазовой турбиной. Окислителем служила перекись водорода, 100-тонный запас которой держали в синтетических забортных цистернах. Это весьма напоминает установку Вальтера, но, как утверждают капитаны 1- го ранга В.Баданин и Л. Худяков, советским специалистам трофейная документация и техника не достались. Вступив в строй в 1958 году, С-99 совершила несколько плаваний, запуск турбины производили на глубине 80 м, на 120 м лодка ходила довольно долго и не более 5 минут 50 м глубже (американцы были правы). В мае 1959 года из-за разложения перекиси водорода в трубопроводе произошел взрыв, никто не пострадал, С-99 вернулась на базу, но восстанавливать ее не стали.

В тот же период отрабатывали единый двигатель для малых субмарин 615-го проекта, не без оснований прозванных «зажигалками». После того, как одна из таких «малюток» затонула на Балтике после пожара, их постепенно вывели из боевого состава.
