СРЕДСТВА РАДИОТЕХНИЧЕСКОМ РАЗВЕДКИ ПОДВОДНЫХ ЛОДОК

Среди многочисленных носителей средств РЭБ особое место занимают подводные лодки (ПЛ), которые в силу присущих только им качеств, прежде всего скрытности, способны решать с высокой эфффективностью широкий круг возложенных на них задач. Вместе с тем бурное внедрение на флот новейших достижений науки и техники в области обнаружения и уничтожения подводных целей оказало непосредственное влияние на повышение возможностей противолодочных сил и усложнила деятельность ПЛ. В связи с этим наиболее остро ставится вопрос об оснащении их современными средствами обнаружения противника, к числу которых относятся средства радиоэлектронной разведки (РЭР), включающей радиотехническую (РТР).

На вооружении подводных лодок находятся станции радиотехнической разведки второго поколения.

Они считаются самыми современными и предназначены для перехвата и обработки сигналов, излучаемых РЛС противолодочных кораблей и самолетов противника.

Станция РТР включает антенную систему, приемное устройство, блок управления, процессоры и дисплеи.

Приемник состоит из съемных высокочастотных блоков, которые можно подключать к антеннам различной конструкции, в том числе и всенап- равленным. Диапазон рабочих частот станции определяется количеством этих блоков.

В ней автоматизированы функции приема, анализа, обработки и отображения сигналов, которые могут выполняться как во всем диапазоне частот, так и на отдельных его участках. Два программно-совместимых процессора повышенной надежности используются для управления станцией и обработки данных разведки. Первый из них общего назначения (состоит из арифметическо-логического блока, много-функционального блока управления и устройств ввода-вывода информации) обеспечивает параллельную работу различных устройств станции. Второй контролирует работу функциональных устройств станции и отличается от первого только некоторыми характеристиками. Он автоматически определяет направление на источник излучения сигналов, распознает их и анализирует параметры (частоту, вид модуляции, ширину и амплитуду импульса, скорость сканирования антенны, частоту повторения импульсов и другие), по которым оценивается радио-электронная обстановка и степень угрозы для подводной лодки со стороны противника.

Запоминающее устройство содержит до 200 сигналов современных РЛС, по которым определяются типы обнаруженных источников излучения. Результаты обработки данных отображаются на дисплеях и выдаются в отпечатанном виде.

В станции имеется четыре дисплея: на первом ото-, бражаются результаты пеленгования, на втором и третьем – информация об угрозе подводной лодке, параметры перехваченных сигналов и т.д., на четвертом – результаты их анализа.

Цифровая обработка сигналов позволила повысить достоверность данных и обеспечила сопряжение с системами управления оружием, что значительно сократило время реакции (до миллисекунд) при минимальном участии оператора.

В станции РТР предусмотрены автоматический, полуавтоматический и ручной режимы работы. В первом ведется секторный поиск, определяется частота перехваченного сигнала, частота повторения и ширина импульсов.

Станция другого типа способна захватывать, регистрировать и анализировать сигналы РЛС, а также передаваемые по радио- и радиорелейным линиям связи.

В станцию входят антенная группа, блоки распределения каналов перехвата, демодуляции, регистрации сигналов, а также приемная группа, пеленгатор, средства отображения, вспомогательные приборы и устройства. Ее технические средства размещены в стойках, сгруппированных по функциональному назначению. К станци подключаются пять рабочих мест операторов, находящихся в рубке радиоразведки и радиорубке.

Система РТР способна обнаруживать, идентифицировать и определять направление на корабли, подводные лодки и самолеты противниках, излучающие сигналы. Основными ее элементами являются: антенная система с приемным устройством, четырехканальный пеленгаторный приемник, процессор, пульт управления и отображения информации.

В антенную систему входят широкополосная всенаправленная антенна (установлена в командирском перископе) и четыре пеленгатор- ные антенны рамочного типа (расположены в мачте РТР). Приемное устройство подключено к всенаправлен- ной антенне, а четырехканальный пеленгатор- ный приемник – к пеленгаторным. Принятые ими сигналы поступают в процессор, который вычисляет амплитуду, ширину импульса, время приема сигналов и направление на их источники излучения. Пульт управления и отображения информации включает органы управления системой, отображения данных, устройство звуковой сигнализации и индикатор неисправности аппаратуры.

Цель, представляющая угрозу для подводной лодки, на экране отображается в буквенно-цифровой форме: вид носителя (ракета обозначается стрелкой, а класс – ее направлением, тип самолета – буквой). Здесь же указывается направление и расстояние до нее. При обнаружении работающей РЛС наведения ракет противника на экране появляется мерцающее пятно, а в науш- нинах оператора прерывистый звук.

Система РТР начинает функционировать, когда ПЛ находится на перископной глубине с поднятым командирским перископом.

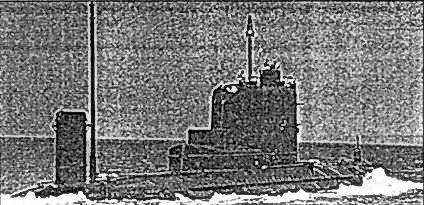

Модифицированный из GOLF-I class проект 629КС GOLF SSQ.


ПЛ проекта 613 радиолокационного дозора, дооборудованная новой ГАС.
