Рассматривая конструкцию танка Т-34-85, следует делать поправку на то, что от своего предшественника танка Т-34 он отличался практически только башней с вооружением да подбашенным листом корпуса. Все остальные изменения носили незначительный и непринципиальный характер. Поэтому ниже наибольшее внимание будет уделено вооружению танка.

На танках Т-34-85 ранних выпусков устанавливалась 85-мм пушка Д-5Т (или Д-5-Т85) с длиной ствола 51,6 калибра. Масса пушки 1 530 кг. Предельная длина отката 320 мм. Пушка имела клиновой затвор, аналогичный по устройству затвору пушки Ф-34, и полуавтоматику копирного типа. Противооткатные устройства состояли из гидравлического тормоза отката и гидропневматического накатника и располагались над стволом: с правой стороны – накатник, с левой – тормоз отката.

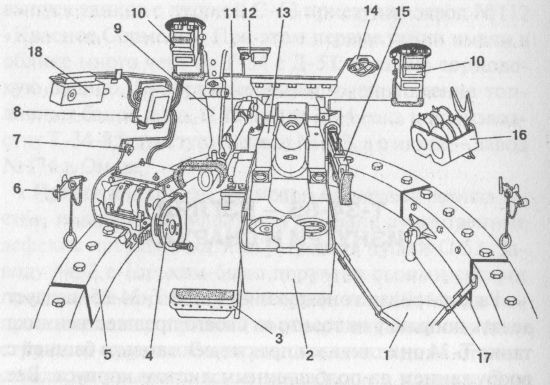

Внутренний вид башни танка Т-34-85 (передняя сторона):

1 – сиденье заряжающего; 2 – гильзоулавливатель; 3 – сиденье наводчика; 4 – механизм поворота башни; 5 – захват погона башни; 6 – запорное устройство отверстия для стрельбы из личного оружия; 7 – кнопка включения подсветки угломера; 8 – электрощиток башенного оборудования; 9 – подвеска прицела; 10 – приборы наблюдения МК-4; 11 – прицел ТШ-16; 12 – щиток освещения прицела; 13 – пушка; 14 – плафон освещения башни; 15 – спаренный пулемёт; 16 – укладка пулемётных магазинов на правом борту башни; 17 – стопор башни; 18 – аппарат №1 ТПУ

С марта 1944 года на танк Т-34-85 устанавливалась 85-мм пушка С-53 (а затем ЗИС-С-53) обр. 1944 года с длиной ствола 54,6 калибра. Масса качающейся части пушки без бронировки 1 150 кг. Предельная длина отката 330 мм. Вертикальная наводка от –5° до +22°. Затвор пушки – вертикально-клиновой с полуавтоматикой копирного типа. Спусковой механизм пушки состоял из электрического и механического (ручного) спусков. Рычаг электроспуска располагался на рукоятке маховика подъёмного механизма, а рычаг ручного спуска – на левом щите ограждения пушки.

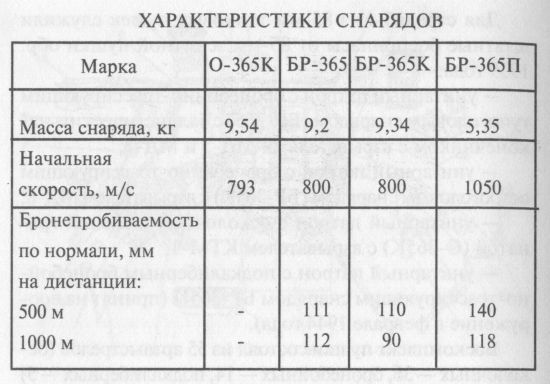

Для стрельбы из 85-мм танковых пушек служили штатные боеприпасы от 85-мм зенитной пушки обр. 1939 года:

– унитарный патрон с бронебойно-трассирующим тупоголовым снарядом (БР-365) с баллистическим наконечником с взрывателями МД-5 и МД-7;

– унитарный патрон с бронебойно-трассирующим остроголовым снарядом (БР-365К) с взрывателем МД-8;

– унитарный патрон с осколочной стальной гранатой (О-365К) с взрывателем КТМ-1;

– унитарный патрон с подкалиберным бронебойно-трассирующим снарядом БР-365П (принят на вооружение в феврале 1944 года).

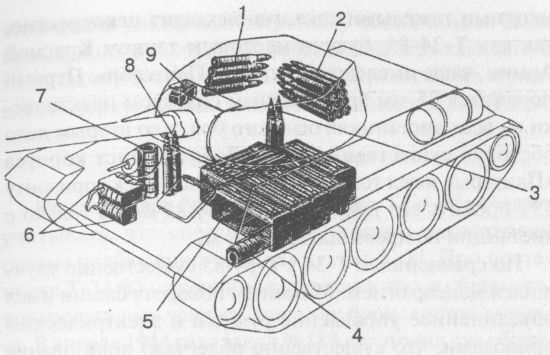

Размещение боеукладок в танке:

1 – укладка артвыстрелов на правом борту башни; 2 – укладка артвыстрелов в нише башни; 3 – укладка артвыстрелов в правом углу боевого отделения; 4 – укладка пулемётных магазинов слева от сиденья механика-водителя; 5 – укладка артвыстрелов на полу боевого отделения в ящиках; 6 – укладка пулемётных магазинов на нижнем носовом листе корпуса; 7 – укладка пулемётных магазинов в отделении управления справа от сиденья пулемётчика; 8 – укладка артвыстрелов в отделении управления; 9 – укладка пулемётных магазинов на правом борту башни

Боекомплект пушки состоял из 55 артвыстрелов (осколочных – 36, бронебойных – 14, подкалиберных – 5) и размещался в корпусе и башне танка в трёх типах укладок: стеллажной, хомутиковых и ящиках.

Стеллажная укладка на 12 выстрелов находилась в нише башни. В неё входили выстрелы с осколочной гранатой.

Хомутиковые укладки располагались: на правом борту башни – на 4 артвыстрела; в отделении управления у правого борта корпуса – на 2 артвыстрела; в правом заднем углу боевого отделения – на 2 артвыстрела. На правом борту башни укладывались выстрелы с бронебойными снарядами, а в отделении управления и боевом – с подкалиберными снарядами. Таким образом, в постоянной готовности к немедленному открытию огня в Т-34-85 находились 20 артвыстрелов.

В шести ящиках, расположенных на днище боевого отделения, размещалось 35 выстрелов, из них: 24 – с осколочной гранатой, 10 – с бронебойным снарядом и 1 – с подкалиберным.

Если брать в качестве своего рода расчётной единицы немецкий тяжёлый танк «Тигр», то можно констатировать, что его лобовую броню 85-мм пушки пробивали на дальности 1000 м. При стрельбе по танку «Тигр» с дальности 1500 м в его лобовом листе корпуса осталась лишь вмятина глубиной 39 мм, а на дальности 800 м в борту подбашенной коробки образовался пролом размером 350 на 230 мм. У самоходного орудия «Фердинанд» и тяжёлого танка «Королевский тигр» 85-мм пушка пробивала только бортовые и кормовые броневые листы корпуса и башни. При этом необходимо отметить, что по качеству изготовления советские бронебойные снаряды несколько уступали немецким, что не позволяло до конца использовать потенциал танковых пушек. Вместе с тем и сравнение с немецкими тяжёлыми танками выглядит некорректно, так как Т-34-85, будучи массовым танком Красной Армии, чаще имел дело с Pz.IV и «Пантерой». Первый поражался 85-мм бронебойным снарядом практически на всех дистанциях огневого боя, а со вторым дело обстояло существенно хуже. Лобовой лист корпуса «Пантеры» имел толщину 85 мм и наклон к горизонту 35°, пробить его пушка танка Т-34-85 могла только с дистанции, не превышавшей 500 м.

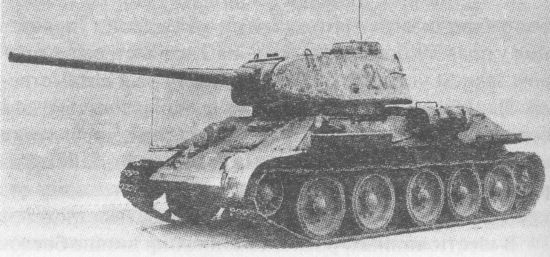

Т-34-85 завода «Красное Сормово». Промежуточная модель, сохранившая часть характерных деталей ранних сормовских машин: смещённый вперёд наружный топливный бак и рымы из прутка

По сравнению с Т-34 у Т-34-85 существенно улучшился манёвр огнём. Механизм поворота башни имел объединённое управление ручным и электрическим приводами, что существенно облегчало пользование им. Полный оборот с использованием электропривода башня совершала за 12-15 с.

Для стрельбы прямой наводкой из пушки Д-5Т использовались телескопический прицел ТШ-15 и перископический ПТК-5, из пушек С-53 и ЗИС-С-53 – телескопический прицел ТШ-16. Для стрельбы с закрытых позиций – боковой уровень и башенный угломер.

Телескопические прицелы ТШ-15 и ТШ-16 имели 4-кратное увеличение и поле зрения 16°.

Оба они имели оптический шарнир, состоявший из четырёх зеркал. Головная часть прицела жёстко крепилась на качающейся части пушки, а окулярная часть была неподвижной, что существенно улучшило условия работы наводчика.

Впрочем, в Т-34-85 значительно улучшились условия работы всех членов экипажа. Так, например, ширина рабочего места наводчика в плечах составляла 500 мм, то есть стала равной таковой у Pz.IV или «Пантеры». Ширина рабочего места заряжающего составляла 500x900 мм и опять-таки была равной «Пантере». При этом длина унитарных патронов у обоих танков была примерно одинаковой. Рабочее место заряжающего в Pz.IV было меньше, чем в Т-34-85. Превосходил «тридцатьчетвёрку» по всем этим показателям только «Тигр».

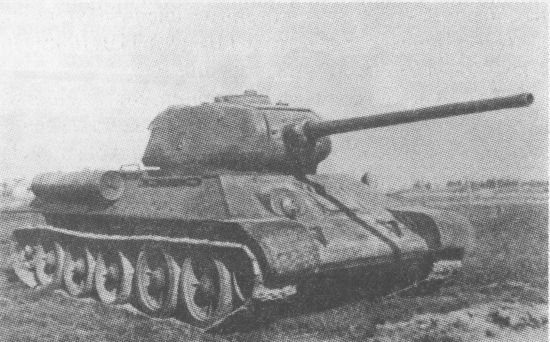

Первый опытный образец танка Т-34-85М. Весна 1944 года

Рассматривая бронезащиту танка Т-34-85, следует учитывать, что корпус был полностью заимствован (кроме подбашенного листа) у танка Т-34. При постановке Т-34-85 на серийное производство, в общем-то, предполагалось усилить толщину бронелистов корпуса. В апреле 1944 года завод № 183 изготовил два образца танка Т-34-85М. Толщина лобового листа корпуса у них равнялась 75 мм, толщина крышки люка механика-водителя была доведена до 100 мм, а бронировки курсового пулемёта – 90 мм. При этом пришлось пойти на уменьшение бронирования там, где это было возможно. До 15 мм уменьшилась толщина листов крыши МТО, днища подкрылков, нижнего кормового листа, задней части днища. В ходовой части применялись облегчённые балансиры и опорные катки. В ходе испытаний выяснилось, что эти мероприятия особого результата не дали. Кроме того, испытания обстрелом выявили, что 75-мм лобовая броня пробивается снарядом 88-мм немецкой танковой пушки KwK 43 L/71 с дистанции 2000 м! Таким образом, никакого смысла в усилении лобовой брони корпуса в 1944 году уже не было.

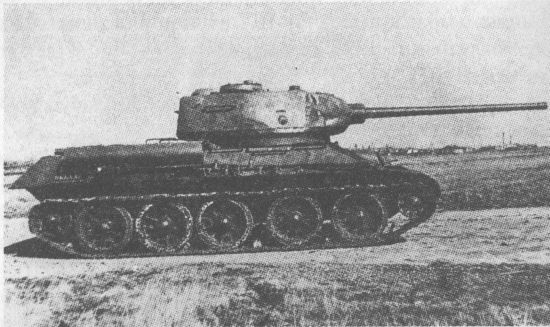

Второй опытный образец танка Т-34-85М. Весна 1944 года. Хорошо видна изменённая конфигурация кормы корпуса, связанная с размещением там двух 190-л топливных баков

Поскольку главным нововведением у 7-34-85 стала башня, то на ней и сосредоточились основные усилия конструкторов. К тому времени уже было известно из опыта войны, что на башню приходится до 45% опасных поражений танков. Основа башни отливалась из стали 71Л, обладавшей более высокими литейными показателями, чем применявшаяся ранее для башен Т-34 сталь МЗ-2. Толщина лобовой части башни составляла 75 мм, бортов и кормы – 52 мм. С 7 августа 1944 года толщина лобовой части башни стала составлять 90 мм. Толщина бортов башни была доведена до 75 мм. В сочетании с некоторым их наклоном эта толщина обеспечивала защиту от бронебойных снарядов 75-мм противотанковой пушки Pak 40 на дистанции около 500 м при курсовых углах до 40°.

Лобовая же броня обеспечивала защиту от немецких бронебойных снарядов с дальностей 800– 2000 м, в зависимости от калибра и типа боеприпаса.

Таким образом, уровень бронезащиты Т-34-85 по сравнению с танком Т-34, вооружённым 76-мм пушкой, возрос незначительно. Но если говорить о защищённости в целом, то она возросла весьма существенно. Решающее влияние на этот процесс оказало не усиление бронирования башни, а установка в ней новой мощной пушки. Благодаря этому удалось увеличить дистанцию огневого боя и в результате снизить вероятность поражения танка вражескими снарядами. Важное значение имело и размещение в башне третьего члена экипажа. Теперь командир танка, избавившись от функций наводчика, мог полностью сосредоточиться на наблюдении за полем боя, поиске целей и оценке обстановки. В результате действенность упреждающего и ответного огня танка по танкоопасным целям и эффективность его противоартиллерийского манёвра существенно возросли. В полной мере способствовали этому оснащение Т-34-85 качественными приборами наблюдения и радиосвязью.

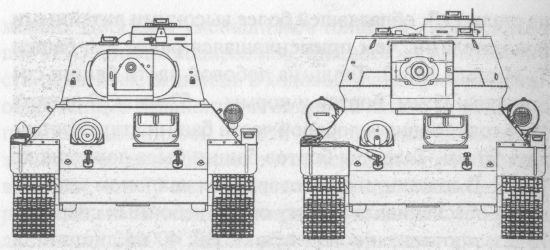

Сравнительные размеры танков Т-34 и Т-34-85

Что касается приборов наблюдения, то механик-водитель Т-34-85 остался при своём: в его распоряжении по-прежнему были два призматических смотровых прибора, закрывавшихся броневыми заслонками-«ресничками». Располагавшийся справа от него пулемётчик (бывший стрелок-радист) с декабря 1944 года получил в своё распоряжение оптический телескопический прицел ППУ-8Т с полем зрения 25°. В результате стала уходить в прошлое такая оценка эффективности курсового пулемёта, оснащённого лишь диоптрическим прицелом, поле зрения которого ограничивалось отверстием в шаровой установке – 2-3°: «Обзор через эту дырочку над стволом пулемёта был ограниченный, а сектор обстрела и того меньше. Иногда пулемёт повернёшь, видишь, что кто-то бежит, а стрелять не можешь». Тем не менее курсовые пулемёты очень пригодились в 1944-1945 годах для борьбы с «фаустниками».

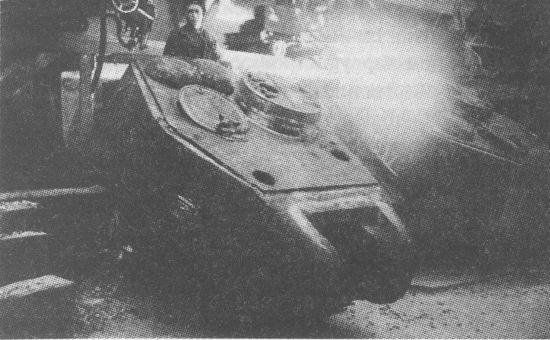

Приварка крыши к основе башни Т-34-85. Уралвагонзавод, 1944 год

Настоящим прорывом стало оснащение Т-34-85 тремя перископическими вращающимися приборами наблюдения МК-4. Приборы наводчика и заряжающего размещались в крыше башни, а прибор командира в крышке люка командирской башенки. Прибор МК-4 обеспечивал распознавание предметов на местности на удалении 1 000– 1 200 м. В связи с этим хотелось бы обратить внимание читателя на одно обстоятельство. Дело в том, что прибор МК-4 не является отечественным изобретением. Он был скопирован весной 1943 года с английского прибора Mk IV, который устанавливался на британских танках, поступавших в СССР по ленд-лизу, и считается чуть ли не лучшим прибором наблюдения периода Второй мировой войны и даже далее. И вот тут непонятно – а чего ждали до 1943 года? Первые английские танки прибыли в СССР поздней осенью 1941 года, а приборы наблюдения на Т-34 подвергались жёсткой критике аж с 1940-го! Во всех отчётах по испытаниям английских танков отмечается хорошее качество и удобство пользования приборами наблюдения. В подобных отчётах, кстати, всегда присутствовал перечень того, что было бы неплохо позаимствовать у «иностранцев». Прибор Mk IV почти всегда занимал в нём первую строчку. Но, судя по всему, нашим производственникам в 1942-1943 годах было не до приборов наблюдения.

Интересно отметить, что прибор Mk IV – это не английское изобретение. Его разработал польский инженер Гундлах в середине 1930-х годов, а англичане просто приобрели лицензию на его выпуск. С этим прибором наши военные смогли ознакомиться ещё в 1939 году при испытаниях трофейного польского танка 7ТР и уже тогда занесли этот прибор в перечень «чего бы позаимствовать»!

Выполнение своих обязанностей командиру Т-34-85 существенно облегчала командирская башенка, толщину стенок которой в процессе серийного выпуска довели с 52 до 75 мм. По периметру командирской башенки располагались пять смотровых щелей, закрытых стеклоблоками. Во вращающейся крышке люка башенки (двух– или одностворчатой) размещался прибор наблюдения МК-4.

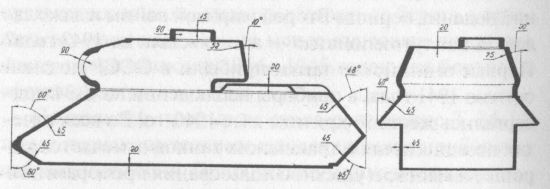

Схема бронирования танка Т-34-85

Существенное влияние на уровень защищённости Т-34-85 оказало оснащение всех танков радиостанциями. Причём на боевые машины этого типа устанавливалась наиболее совершенная танковая радиостанция периода Второй мировой войны – 9РС. В отличие от выпускавшейся ранее 9РМ она была выполнена компактно в одном блоке и рассчитана на питание от бортовой сети напряжением 24 В. На Т-34-85 радиостанцию перенесли из корпуса в башню – теперь её обслуживал командир танка. Последнее обстоятельство исключило из цепочки связи промежуточное звено – стрелка-радиста. Теперь командир танка получил непосредственный контакт с командиром подразделения. В итоге резко улучшилось взаимодействие как отдельных танков, так и подразделений на поле боя.

Двигатель, трансмиссия и ходовая часть танка Т-34-85 по сравнению с танком Т-34 принципиальных изменений не претерпели. Поэтому характеристики подвижности, несмотря на возросшую массу, изменились незначительно, чего нельзя сказать о надёжности.

Во многом благодаря поступлению в 1943 году по ленд-лизу современных станков удалось существенно повысить качество изготовления двигателей В-2-34, пятиступенчатых коробок передач, бортовых редукторов и т.д. Уже нередки были случаи, когда двигатели отрабатывали на танках без поломок по нескольку сот моточасов. Этому способствовала и замена в общем то неплохих воздухоочистителей «Циклон» на ещё более производительные «Мультициклон», введение всережимных регуляторов и т.д. Повышение надёжности работы двигателя и трансмиссии положительно сказались на манёвренности. И если средние скорости движения остались прежними, то время, в течение которого танк мог двигаться с такой скоростью, увеличилось. Кроме того, танкисты перестали бояться активно маневрировать на поле боя. Всё это также сказалось на защищённости боевых машин. Недаром существуют старые танкистские поговорки о том, что «поражаемость танка пропорциональна квадрату его скорости» и простая и точная: «Броня – фигня, но танки наши быстры!»

Рост надёжности танка Т-34-85 в целом оказался весьма кстати на завершающем этапе Великой Отечественной войны, когда для Красной Армии стало характерным проведение крупномасштабных и динамичных наступательных операций.
