Panzer I Ausf.F (VK1802)

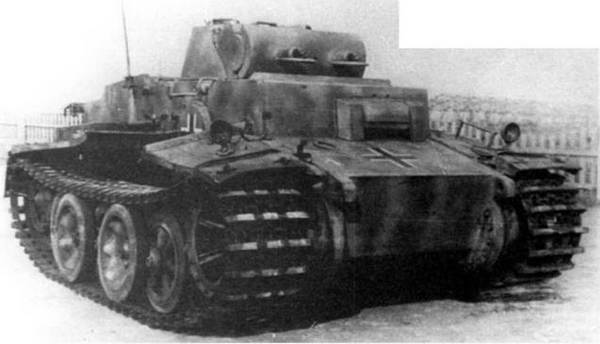

Трофейный Pz.I Ausf.F во время испытаний на НИБТПолигоне в Кубинке. 1945 г.


Танк для непосредственной поддержки пехоты и борьбы с партизанами. Несмотря на массу е 21 т, габариты и вооружение позволяют отнести его к классу легких танков. Разработан в 1942 г. фирмами Krauss-Maffei и Daimler-Benz под индексом Pz.I п.А vers (verstдrkt – усиленный). В 1942 г. изготовлено 30 единиц.


КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Корпус и башня сварные. Цилиндрическая башня имела снаружи "юбку", придававшую ей коническую форму. Вращение башни осуществлялось с помощью механического механизма поворота. На крыше башни были смонтированы пять перископических приборов наблюдения. Два пулемета MG 34 были установлены в общей маске. Стволы пулеметов прикрывались броневыми кожухами. Вертикальный угол наведения – от -10о до +20°. Ходовая часть с шахматным расположением опорных катков.

В 1-й танковой дивизии в 1943 году 8 Pz.IF проходили войсковые испытания. Кроме того, по некоторым данным, на 1 июля 1943 года 7 машин имелось в составе 12-й танковой дивизии. Остальные использовались, и весьма удачно, в операциях против партизан на территории СССР и Югославии. По крайней мере три танка Pz.IF были захвачены Красной Армией.


Группа танков Pz.I Ausf.F во время войсковых испытаний в 1-й танковой дивизии. Восточный фронт, 1943 г.

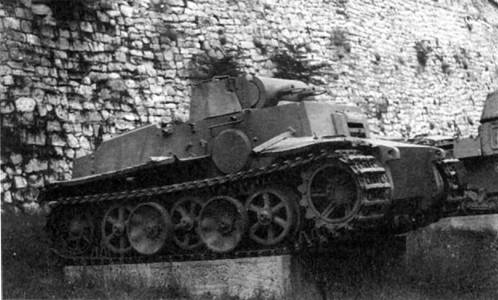

Pz.I Ausf.F в военном музее Белграда. У этой машины полностью отсутствуют резиновые бандажи опорных катков


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.IF

БОЕВАЯ МАССА, т: 21.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4379, ширина – 2640, высота – 2050.

ВОРУЖЕНИЕ: 2 пулемета MG 34 калибра 7,92 мм.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: бинокулярный телескопический прицел TZF8.

БРОНИРОВАНИЕ, мм: лоб корпуса – 80; борт, корма – 50; днище, крыша – 25; башня – 50 – 80.

ДВИГАТЕЛЬ: Maybach HL 45Р, 6-цилиндровый, карбюраторный, мощность 150 л.с. (109,5 кйт).

ТРАНСМИССИЯ: 4-скоростная (4+1) коробка передач с предварительным выбором Maybach VG 15319.

ХОДОВАЯ ЧАСТЬ: пять опорных катков в два ряда на борт, ведущее колесо переднего расположения, подвеска – индивидуальная торсионная, гусеница шириной 540 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 25,

ЗАПАС ХОДА ПО ШОССЕ, км: 150.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 1,5; высота стенки, м – 0,33; глубина брода, м – 0,57,

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
