Panzer II Ausf.L Luchs (sd.kfz.123)

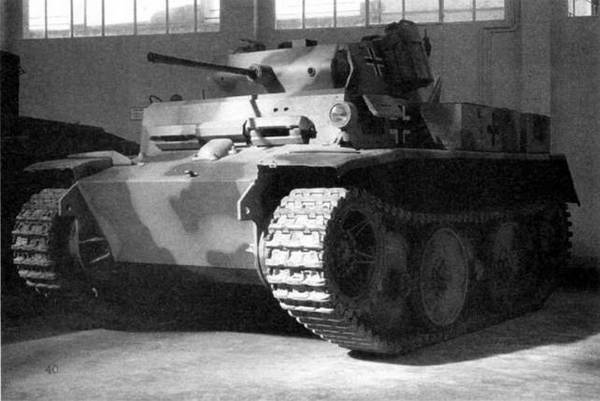

Легкий танк Pz.II Ausf.L в экспозиции танкового музея в Самюре (Франция)


Разведывательный танк, созданный с учетом боевого опыта первых лет войны. В апреле 1942 г. фирма MAN изготовила первый прототип танка VK 1303 массой 12,9 т. Танк VK 1303 приняли на вооружение Панцерваффе под обозначением Pz.II Ausf.L Luchs ("Лухс" – рысь). Серийное производство разведывательных танков этого типа было начато во второй половине августа 1942 г. До января 1944 г. фирма MAN выпустила 118 единиц, фирма Henschel – 18.

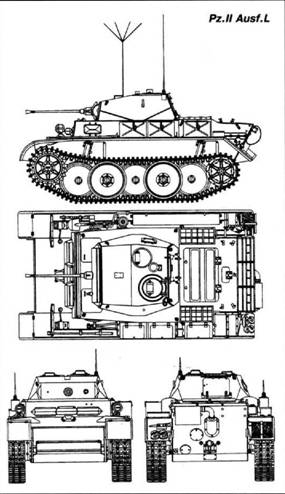

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Сварной корпус коробчатой формы. В передней части корпуса слева размещался механик-водитель, справа – радист. Сварная башня отличалась размерами большими, чем у всех предыдущих моделей разведывательных танков, но, в отличие от VK 901 и VK 903, командирская башенка на "Лухсе" отсутствовала. В противоположность всем модификациям линейных танков Pz.II, башня на "Лухсе" располагалась симметрично относительно продольной оси танка. Вращение ее осуществлялось вручную, с помощью механизма поворота.

Первые серийные "лухсы" начали поступать в войска осенью 1942 г. Ими предполагалось вооружать одну роту в разведывательных батальонах танковых дивизий. Однако из-за незначительного количества выпущенных машин новые танки получили очень немногие соединения Панцерваффе. На Восточном фронте это были 3-я и 4-я танковые дивизии, на Западе – 2-я, 116-я и Учебная танковые дивизии. Кроме того, несколько машин состояло на вооружении танковой дивизии СС "Мертвая голова". В этих соединениях "лухсы" использовались вплоть до конца 1944 г. В ходе боевого применения выявились слабость вооружения и броневой защиты танка. В ряде случаев его лобовую броню усиливали дополнительными бронелистами толщиной 20 мм. Достоверно известно, что подобное мероприятие осуществили в 4-м разведывательном батальоне 4-й танковой дивизии.

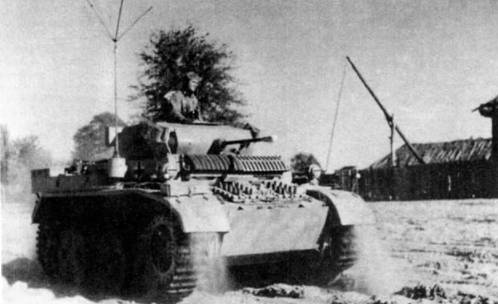

Легкий танк Pz.II Ausf.L из состава 4- го разведывательного батальона 4-й танковой дивизии. Восточный фронт, осень 1943 г.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.II

БОЕВАЯ МАССА, т: 11,8.

ЭКИПАЖ, чел.: 4.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 4630, ширина – 2480, высота – 2210, клиренс – 400.

ВООРУЖЕНИЕ: 1 автоматическая пушка KwK 38 калибра 20 мм, 1 пулемет MG 34 (MG 42) калибра 7,92 мм.

БОЕКОМПЛЕКТ: 330 выстрелов и 2250 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел Zeiss TZF6/38.

БРОНИРОВАНИЕ, мм: лоб корпуса – 30; борт и корма – 20; днище и крыша – 10; башня – 20 – 30.

ДВИГАТЕЛЬ: Maybach HL 66р, 6-цилиндровый, карбюраторный, жидкостного охлаждения; мощность 180 л.с. (132 к8т) при 3200 об/мин,, рабочий объем 6754 cmj .

ТРАНСМИССИЯ: карданная передача, двухдисковый главный фрикцион, 6-скоростная синхронизированная коробка передач (6+1) ZF Aphon SSG48, одноступенчатые планетарные механизмы поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: пять опорных обрезиненных катков в два ряда на борт, ведущее колесо переднего расположения; подвеска индивидуальная торсионная; гусеница – мелкозвенчатая, двухгребневая, шириной 360 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч; по шоссе – 60, по местности – 30.

ЗАПАС ХОДА, км: по шоссе – 290, по местности – 175.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 1,6; высота стенки, м – 0,7; глубина брода, м – 0.92,

СРЕДСТВА СВЯЗИ: радиостанции Fu 12 и FSpr f
