Panzer IV (sd.kfz.161)

Pz.IV Ausf.A на местности. Отбойник для отгибания антенны установлен в войсках


Разрабатывался в рамках требований к машине 18-тонного класса, условно предназначенной для командиров танковых батальонов BW (Bataillonsfuhrerwagen). Самый массовый танк Вермахта и единственный немецкий танк, который находился в серийном производстве всю Вторую мировую войну. К производству был принят образец предложенный фирмой Krupp. Серийный выпуск осуществлялся фирмами Krupp, Vomag и Niebelungen- werke. С 1937 по 1945 г. изготовлено около 8,7 тыс. единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

Pz.IVA – установочная партия. Боевая масса 17,3 т. Двигатель Maybach HL 108TR мощностью 250 л.с., пятискоростная коробка передач. Габариты 5920x2830x2680 мм. Вооружение: 75-мм пушка KwK 37 с длиной ствола 24 калибра и два пулемета MG 34. Толщина брони 8 – 20 мм. Изготовлено 35 единиц.

Pz.IVB – прямая лобовая плита корпуса. Курсовой пулемет изъят. Введены новая командирская башенка и перископический прибор наблюдения. Двигатель Maybach HL 120TR мощностью 300 л.с., шестискоростная коробка передач. Толщина лобовой брони башни и корпуса – 30 мм. Изготовлено 42 (или 45) единиц.

Pz.IVC – специальный отбойник под стволом орудия для отгибания антенны при повороте башни, броневой кожух спаренного пулемета. Начиная с 40-й машины серии установлен двигатель Maybach HL 120ТПМ. Изготовлено 140 единиц.

Pz.IVD – лобовая часть корпуса как у Pz.IVA, включая курсовой пулемет. Изменена маска пушки. Толщина бортовой брони корпуса и башни доведена до 20 мм. В 1940 – 1941 годах лобовая броня корпуса и башни усилена 20-мм броневыми листами. Изготовлено 229 единиц.

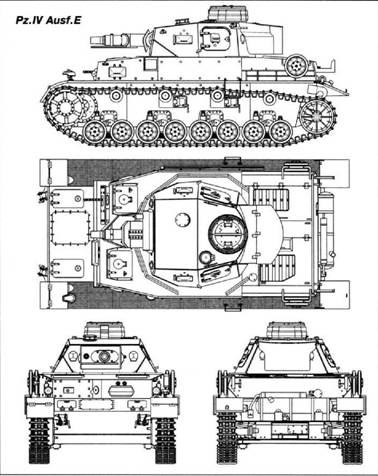

Pz.IVE – лобовая броня корпуса 30-мм плюс дополнительный 30-мм броневой лист. Лобовая броня башни – 30-мм, маска пушки – 35… 37 мм. Установлены новые командирская башенка с усиленным бронированием и шаровая установка курсового пулемета Kugelblende 30, упрощенные ведущее и направляющее колеса, башенный ящик для снаряжения и др. Боевая масса 21 т. Изготовлено 223 единицы.

Pz.IVF(F1) – последняя модификация с короткоствольной пушкой. Прямая лобовая плита корпуса с курсовым пулеметом. Командирская башенка новой конструкции. Одностворчатые люки в бортах башни заменены двухстворчатыми. Лобовая броня толщиной 50 мм. Гусеница шириной 400 мм. Изготовлено 462 единицы.

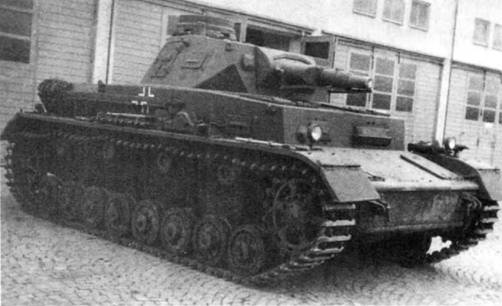

Танк Pz.IV Ausf.B в парке одной из танковых частей Вермахта. 1939 г.

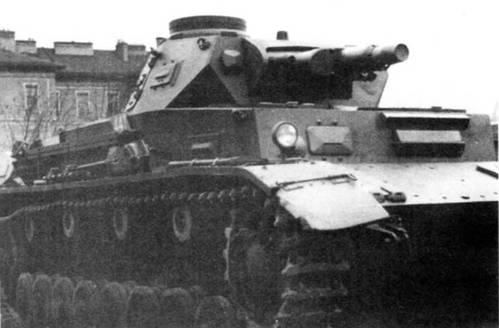

Pz.IV Ausf.C. Внешне эту машину можно было отличить от предыдущей модификации только по наличию броневого кожуха ствола спаренного пулемета


PZ.IVF2 – 75-мм пушка KwK 40 с длиной ствола 43 калибра и грушевидным дульным тормозом. Новая маск-установка пушки и новый прицел TZF 5f. Боевая масса 23,6 т. Изготовлено 175 единиц.

Pz.IVG (Sd.Kfz. 161/1) – двухкамерный дульный тормоз пушки. Танки поздних выпусков вооружались 75-мм пушкой KwK 40 с длиной ствола 48 калибров, они оснащались дополнительной броневой плитой в лобовой части корпуса толщиной 30 мм, 1450-кг "восточными гусеницами" и бортовыми экранами. Изготовлено 1687 единиц.

Pz.IVH (Sd.Kfz.161/2) – 75-мм пушка KwK 40 с длиной ствола 48 калибров. 80мм лобовая броня. Антенна радиостанции перенесена с борта корпуса на его корму. Установлены противокумулятивные 5-мм экраны. Командирская башенка нового типа с зенитной установкой пулемета MG 34. Вертикальный кормовой лист корпуса. Шестискоростная коробка передач ZF SSG 77. Изготовлено 3960 (или 3935) единиц.

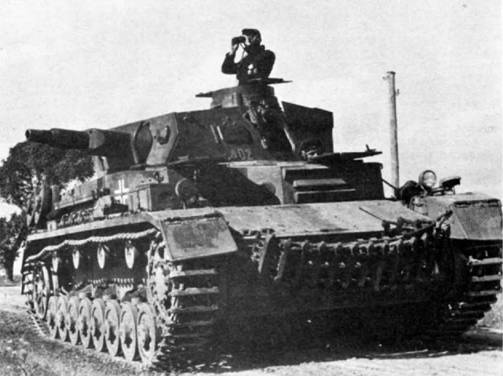

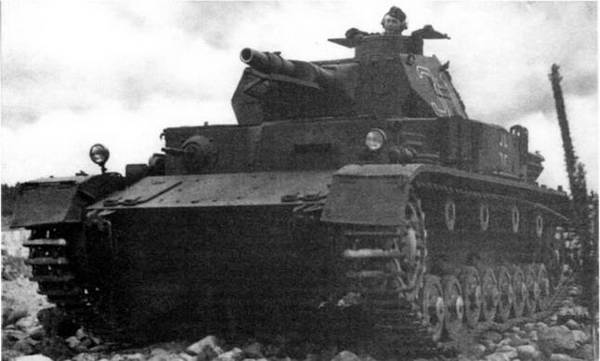

Pz.IVAusf.D, 6-я танковая дивизия, лето 1941 г. К началу операции "Барбаросса" машины ранних выпусков приобрели черты, характерные для более поздних моделей, например, гусеничные траки на лобовом листе корпуса

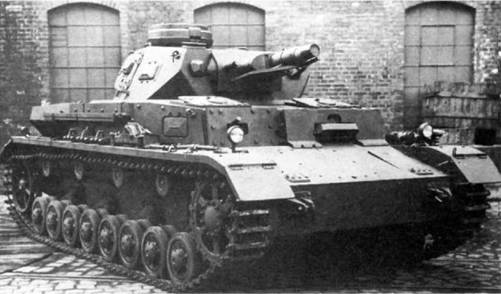

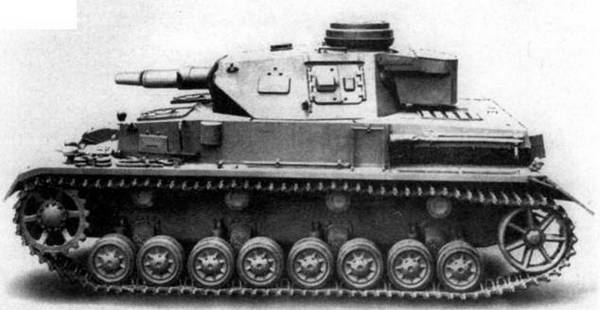

Pz.IV Ausf.E во дворе завода. Обращают на себя внимание 30-мм накладная броня корпуса и отбойник для отгибания антенны под стволом орудия


Pz.IVJ (Sd.Kfz. 161/2) – технологически и конструктивно упрощенный вариант Pz.IVH. Ручной привод поворота башни. Поддерживающие катки без резиновых бандажей. Увеличенная емкость топливных баков. Изготовлено 1758 единиц.

Первые танки Pz, IV поступили в Вермахт в январе 1938 г. Общий заказ на боевые машины этого типа включал 709 единиц.

План же на 1938 г. предусматривал поставку 116 танков, и фирма Krupp почти выполнила его, передав войскам 113 машин. Первыми "боевыми" операциями с участием Pz.IV стали аншлюсс Австрии и захват Судетской области Чехословакии в 1938 г. В марте 1939-го они прошли по улицам Праги.

Накануне вторжения в Польшу 1 сентября 1939 г. в Вермахте насчитывалось 211 танков Pz.IV модификаций А, В и С. По действовавшему тогда штату в танковой дивизии должны были состоять 24 танка Pz.IV, по 12 машин в каждом полку. Однако до полного штата были укомплектованы лишь 1-й и 2-й танковые полки 1-й танковой дивизии (1, Panzer Division). Полный штат имел и Учебный танковый батальон (Panzer Lehr Abteilung), приданный 3-й танковой дивизии. В остальных соединениях числилось лишь по нескольку Pz.IV, которые по вооружению и броневой защите превосходили все типы противостоящих им польских танков. Тем не менее, за время польского похода немцы потеряли 76 танков этого типа, из них 19 безвозвратно.



Pz.IV Ausf.F1


К началу Французской кампании Панцерваффе располагали уже 290 Pz.IV и 20 мостоукладчиками на их базе. Как и Pz.III они были сконцентрированы в дивизиях, действовавших на направлениях главных ударов. В 7-й танковой дивизии генерала Роммеля, например, насчитывалось 36 Pz.IV. В ходе боев французам и англичанам удалось подбить 97 танков Pz.IV. Безвозвратные же потери немцев составили всего 30 боевых машин этого типа.

В 1940 г. удельный вес танков Pz.IV в танковых соединениях Вермахта несколько возрос. С одной стороны, благодаря росту производства, а с другой – из-за уменьшения количества танков в дивизии до 258 единиц. Во время скоротечной операции на Балканах весной 1941 г. Pz.IV, участвовавшие в боях с югославскими, греческими и английскими войсками, потерь не понесли.

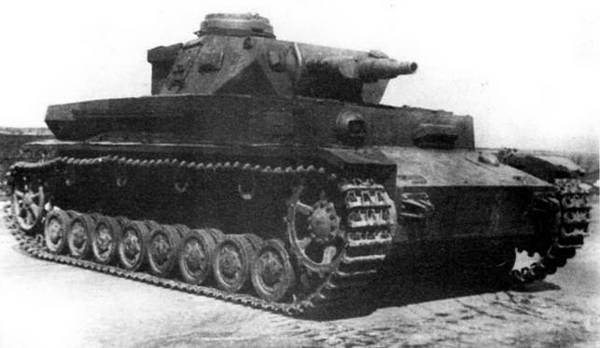

Pz.IV Ausf.F1 на НИБТПолигоне в Кубинке, 1947 г. Характерная деталь этой модификации – прямая лобовая плита с полукруглой бронировкой шаровой установки курсового пулемета


К началу операции "Барбаросса" Вермахт располагал 439 танками Pz.IV, к концу 1941 г. 348 из них были потеряны безвозвратно. Pz.IV, вооруженные короткоствольными пушками, не могли эффективно бороться с советскими средними и тяжелыми танками. Лишь с появлением длинноствольной модификации положение выровнялось. К середине 1943 г. Pz.IV стал основным немецким танком на Восточном фронте. В штат немецкой танковой дивизии входил танковый полк двухба- тальонного состава. В первом батальоне две роты вооружались Pz.IV, во втором, только одна рота. В целом, дивизия располагала 51 танком Pz.IV боевых батальонах. В операции "Цитадель" они составляли почти 60% танков, принимавших участие в боевых действиях.

В Северной Африке, вплоть до капитуляции германских войск, Pz.IV успешно противостояли всем типам танков союзников. Наибольшего успеха эти танки достигали в борьбе с британскими крейсерскими танками А.9 и А. 10 – подвижными, но легкобронированными. Первые машины модификации F2 доставили в Северную Африку летом 1942 г. В конце июля Африканский корпус Роммеля располагал всего 13 танками Pz.IV, из которых 9 были F2. В английских документах того периода они именовались Panzer IV Special.

Несмотря на поражение под Эль-Аламейном, немцы приступили к реорганизации своих сил а Африке. 9 декабря 1942 г. е Тунисе была сформирована 5-я танковая армия, в которую в числе прочих вошла переброшенная из Франции 10-я танковая дивизия, имевшая на вооружении танки Pz.IV Ausf.G. Эти танки участвовали в разгроме американских войск у Кассерина 14 февраля 1943 г. Однако это была последняя удачная операция немцев на Африканском континенте – уже 23 февраля они были вынуждены перейти к обороне, их силы быстро таяли. На 1 мая 1943 г. в немецких войсках в Тунисе имелось только 58 танков – из них 17 Pz.IV.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.IVFI

БОЕВАЯ МАССА, т: 22,3.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 5920, ширина – 2880, высота – 2680, клиренс – 400.

ВООРУЖЕНИЕ: 1 пушка KwK 37 калибра 75 мм и 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 80 – 87 артвыстрелов и 2700 патронов.

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 56.

БРОНИРОВАНИЕ, мм: лоб корпуса – 50; борт – 20+20; корма – 20; крыша -11; днище – 10; башня – 30 – 50.

ДВИГАТЕЛЬ: Maybach HL 120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения; рабочий объем 11 867 см #179; ; мощность 300 л.с. (221 кВт) при 3000 об/мин.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач ZF SSG 76, планетарный механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах; ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); четыре обрезиненных поддерживающих катка; в каждой гусенице 99 траков шириной 400 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 42.

ЗАПАС ХОДА, км: 200.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 2,3; высота стенки, м – 0,6; глубина брода, м – 1.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.

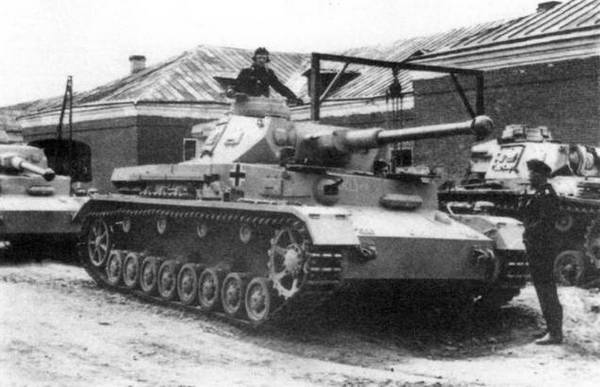

Танки Pz.IV Ausf.F2. На эти новенькие, только что переданные войскам выкрашенные в желтый цвет машины еще не нанесены дивизионные эмблемы. 1942 г.

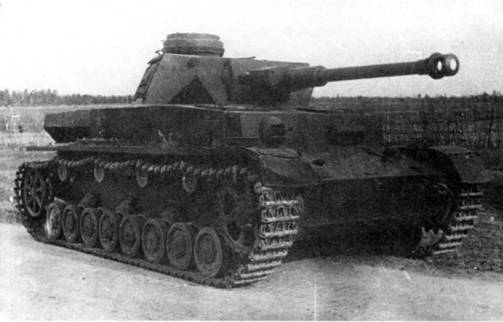

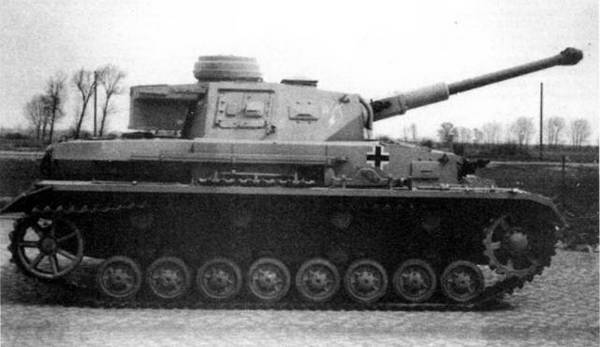

P2.IV Ausf.G на НИБТПолигоне в Кубинке, 1947 г. Эта машина (№ 83122) экспонируется в Военно-историческом музее бронетанкового вооружения и техники по сей день

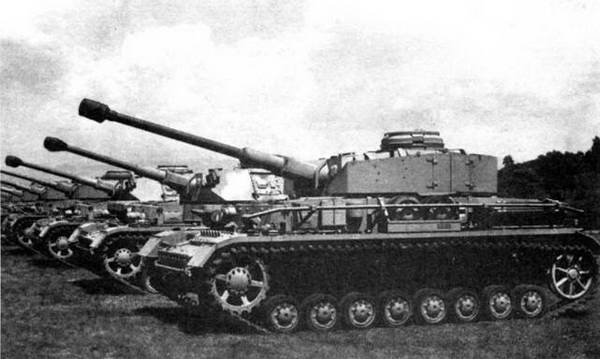

Строй танков Pz.IV Ausf.G. На переднем плане машина поздних выпусков с 75мм пушкой с длиной ствола в 48 калибров и бортовыми экранами

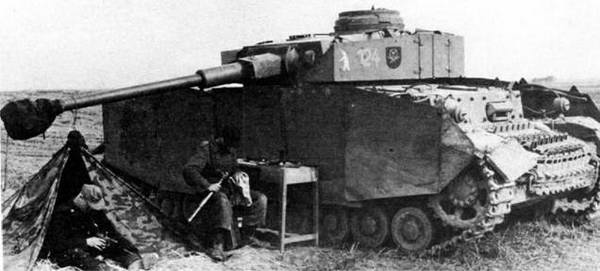

Pz.IVAusf.H из состава 3-й танковой дивизии, Восточный фронт, 1943 г. Это машина ранних выпусков, судя по дополнительной лобовой броне корпуса, закрепленной болтами


В 1944 г. организация немецкой танковой дивизии претерпела существенные изменения. Первый батальон танкового полка получил танки Pz.V "Пантера", второй был укомплектован Pz.IV. На самом же деле "пантеры" поступили на вооружение не всех танковых дивизий Вермахта. В ряде соединений оба батальона имели только Pz.IV.

Летом 1944 г. немецкие войска терпели поражение за поражением, как на Западе, так и на Востоке. Соответствующими были и потери: только за два месяца – август и сентябрь – было подбито 1139 танков Pz.IV. Тем не менее, число их в войсках продолжало оставаться значительным. В ноябре 1944 г. Pz.IV составляли 40% немецких танков на Восточном фронте, 52% – на Западном и 57% – в Италии.

Последними крупными операциями немецкой армии с участием Pz.IV стали контрнаступление в Арденнах в декабре 1944 г. и контрудар 6-й танковой армии СС в районе озера Балатон в январе – марте 1945-го, закончившиеся провалом. Только в течение января 1945 г. было подбито 287 Pz.IV, из них восстановлено и возвращено е строй 53 машины.

Pz.IV принимали участие е боевых действиях до последних дней войны, в том числе в уличных боях в Берлине. На территории Чехословакии бои с участием танков этого типа продолжались вплоть до 12 мая 1945 г.

Согласно немецким данным, за время войны, по 10 апреля 1945 г. безвозвратные потери танков Pz.IV составили 7636 единиц.

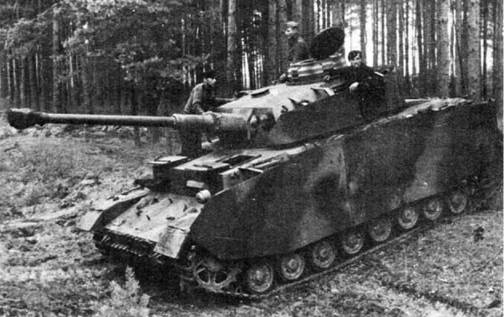

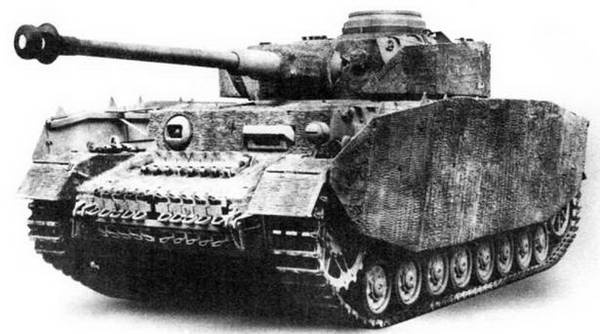

Pz.IV Ausf.H с полным комплектом бортовых экранов и нанесенным "циммеритным" покрытием


Pz.IV Ausf.J ранних выпусков. Почти полное внешнее соответствие модификации Н (единственное отличие – отсутствие бортового прибора наблюдения механика-води теля), Восточный фронт, 1944 г.

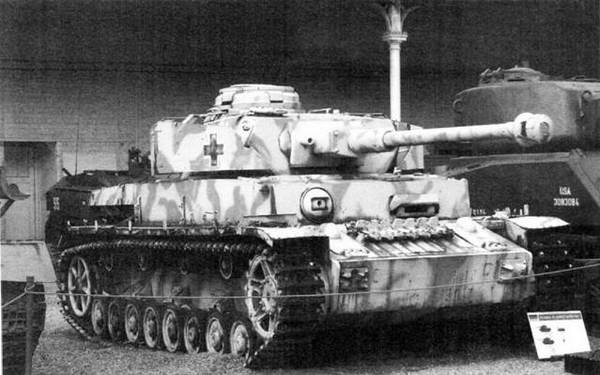

Командирский танк на базе Рг. IV Ausf.J в экспозиции Военного музе я в Брюсселе


Pz.IV в значительно больших количествах, чем другие немецкие танки, поставлялся на экспорт. Судя по немецкой статистике, союзникам Германии, а также в Турцию и Испании поступило в 1942 – 1944 гг. 490 боевых машин. Помимо Германии Pz.IV состояли на вооружении в Венгрии (74, по другим данным – 104 шт.), Румынии (142), Болгарии (97), Финляндии (14) и Хорватии,

На базе Pz.IV выпускались самоходно- артиллерийские установки, командирские танки, машины передовых артиллерийских наблюдателей, эвакуационные тягачи и мостовые танки.

После капитуляции Германии крупная партия из 165 Pz.IV была передана Чехословакии. Пройдя ремонт, они состояли на вооружении чехословацкой армии вплоть до начала 1950-х годов. Кроме Чехословакии в послевоенные годы Pz.IV эксплуатировались в армиях Испании, Турции, Франции, Финляндии, Болгарии и Сирии.


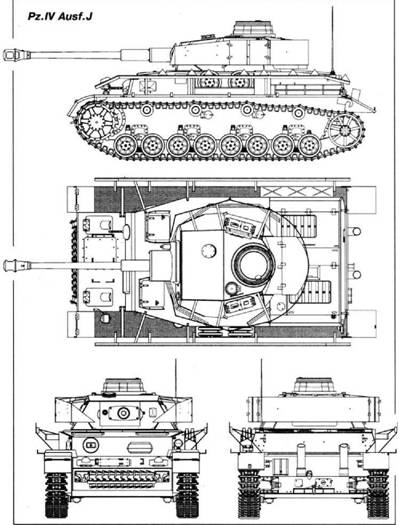

ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКА Pz.IVJ

БОЕВАЯ МАССА, т: 25.

ЭКИПАЖ, чел.: 5.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 7015, ширина ~ 2880, высота – 2680, клиренс -400.

ВООРУЖЕНИЕ: 1 пушка KwK 40 калибра 75 мм и 2 пулемета MG 34 калибра 7,92 мм.

БОЕКОМПЛЕКТ: 80 – 87 артвыстрелов и 2700 патронов,

ПРИБОРЫ ПРИЦЕЛИВАНИЯ: телескопический прицел TZF 5/1.

БРОНИРОВАНИЕ, мм: лоб – 80; борт – 30; корма – 20; крыша – 16; днище – 10; башня – 30 – 80.

ДВИГАТЕЛЬ: Maybach HL120TRM, 12-цилиндровый, карбюраторный, V-образный, жидкостного охлаждения, рабочий объем 11 867 см #179;; мощность 300 л.с. (221 кВт) при 3000 об/мин.

ТРАНСМИССИЯ: трехдисковый главный фрикцион сухого трения, шестискоростная синхронизированная коробка передач ZF SSG 77, планетарный механизм поворота, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: восемь обрезиненных опорных катков малого диаметра на борт, сблокированных попарно в четыре тележки, подвешенные на четвертьэллиптических листовых рессорах; ведущее колесо переднего расположения со съемными зубчатыми венцами (зацепление цевочное); три поддерживающих катка; в каждой гусенице 99 траков шириной 400 мм.

СКОРОСТЬ МАКСИМАЛЬНАЯ, км/ч: 38.

ЗАПАС ХОДА, км: 300.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 30; ширина рва, м – 2,2, высота стенки, м – 0,6; глубина брода, м -1,2.

СРЕДСТВА СВЯЗИ: радиостанция Fu 5.
