Lekki czolg rozpoznawczy (легкий разведывательный танк) TK

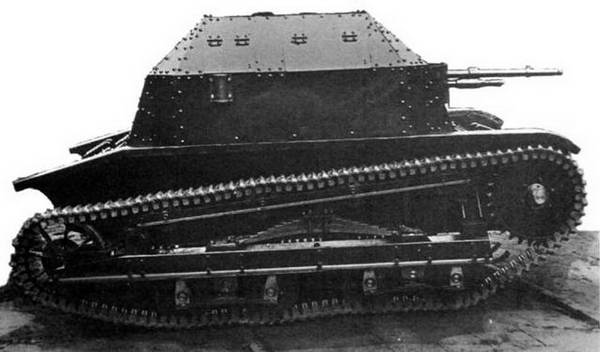

Танкетка ТК-3


Наиболее массовая бронированная машина польской армии в 1930-е годы. Разработана на основе английской танкетки Carden-Loyd Mk VI, на выпуск которой Польшей была приобретена лицензия. Принята на вооружение Войска Польского 14 июля 1931 г. Серийное производство осуществлялось государственным предприятием PZInz (Panstwowe Zaklady Inzynierii) с 1931 по 1936 г. Изготовлено около 600 единиц.

КОНСТРУКЦИЯ И МОДИФИКАЦИИ

ТК-3 – первый серийный вариант. Клепаный, закрытый сверху бронекорпус. Боевая масса 2,43 т. Экипаж 2 человека. Габаритные размеры: 2580x1780x1320 мм. Двигатель Ford А, 4-цилиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 40 л.с. (29,4 кВт) при 2200 об/мин, рабочий объем 3285 смЗ. Вооружение: 1 пулемет Hotchkiss wz.25 калибра 7,92 мм. Боекомплект 1800 патронов. Изготовлена 301 единица.

TKD – 47-мм пушка wz.25 "Pocisk" за щитом в передней части корпуса. Боекомплект 55 артвыстрелов. Боевая масса 3 т. Переоборудованы из ТК-3 четыре единицы.

TKF – двигатель Polski FIAT 122В, 6- цилиндровый, карбюраторный, рядный.

жидкостного охлаждения: мощность 46 л.с. (33,8 кВт) при 2600 об/мин, рабочий объем 2952 смЗ. Изготовлено 18 единиц.

TKS – новый бронекорпус, усовершенствованные подвеска, приборы наблюдения и установка вооружения. Изготовлено 282 единицы.

TKS z nkm 20А – 20-мм автоматическая пушка FK-A wz.38 польской конструкции. Начальная скорость 870 м/с, скорострельность 320 выстр./мин. боекомплект 250 патронов. Перевооружено 24 единицы.

На 1 сентября 1939 г. танкетки ТК и TKS состояли на вооружении броневых дивизионов кавалерийских бригад и отдельных рот разведывательных танков, находившихся в подчинении армейских штабов. Танкетки TKF имелись а составе эскадрона разведывательных танков 10- й кавалерийской бригады. Вне зависимости от названия в каждом из перечисленных подразделений было 13 танкеток. Истребители танков – боевые машины, вооруженные 20-мм пушками,- имелись в 71-м (4 шт.) и 81-м (3 шт.) дивизионах, 11-й (4 шт.) и 101-й (4 шт.) ротах разведывательных танков, эскадроне разведывательных танков 10-й кавбригады (4 шт.) и в эскадроне разведывательных танков Варшавской мотобронебригады (4 шт.). Именно эти машины и были наиболее боеспособными, так как танкетки, вооруженные пулеметами, оказывались бессильными против немецких танков.

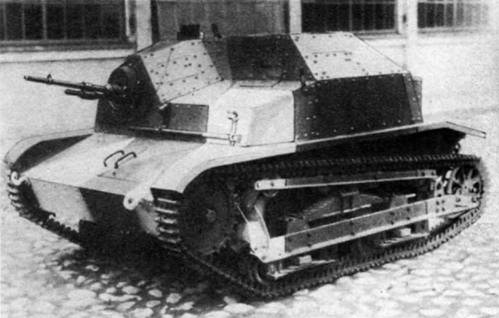

Танкетка TKS. На этой машине, в отличие от ТК-3, пулемет Hotchkiss был размещен в шаровой установке

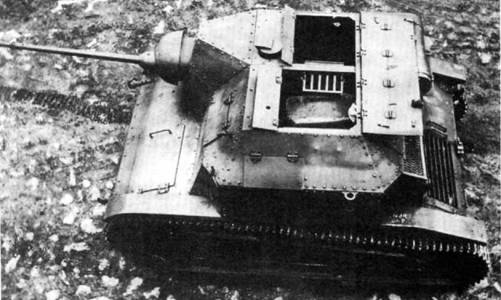

Танкетка TKS с 20-мм пушкой


20-мм пушки польских танкеток пробивали на дистанции 500 – 600 м броню толщиной до 20 – 25 мм, а значит, могли поражать легкие немецкие танки Pz.I и Pz.II. Наиболее успешно действовал 71-й бронедивизион, входивший в состав Великопольской кавалерийской бригады. 14 сентября 1939 г., поддерживая атаку 7-го полка конных стрелков на Брохов, танкетки дивизиона своими 20мм пушками уничтожили 3 немецких танка! Если бы перевооружение танкеток успели выполнить в полном объеме (250 – 300 единиц), то потери немцев от их огня могли быть значительно больше.

Трофейные польские танкетки Вермахтом практически не использовались. Некоторое их количество было передано союзникам Германии – Венгрии, Румынии и Хорватии. В 1938 г. шесть танкеток TKS приобрела Эстония. В 1940 г. они перешли в собственность Красной Армии. На 22 июня 1941 г. в 202-й моторизованной и 23-й танковой дивизиях 12-го механизированного корпуса имело по две танкетки этого типа. При выводе войск по боевой тревоге все они были оставлены в парках.

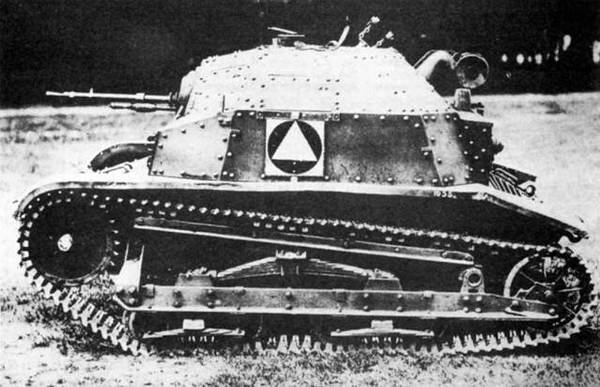

Танкетка TKS. На борту машины не национальная эмблема, а ротный значок


На базе танкетки в Польше выпускался легкий артиллерийский тягач С2Р.


ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТАНКЕТКИ TKS

БОЕВАЯ МАССА, т; 2.65.

ЭКИПАЖ, чел.: 2.

ГАБАРИТНЫЕ РАЗМЕРЫ, мм: длина – 2560, ширина – 1760, высота – 1330, клиренс – 330.

ВООРУЖЕНИЕ: 1 пулемет Hotchkiss wz.25 калибра 7,92 мм. БОЕКОМПЛЕКТ: 2000 патронов.

БРОНИРОВАНИЕ, мм: лоб, борт, корма – 8. 10, крыша – 3. днище – 5.

ДВИГАТЕЛЬ: Polski FIAT 122ВС, 6-ципиндровый, карбюраторный, рядный, жидкостного охлаждения; мощность 46 л.с. (33,8 кВт) при 2600 об/мин, рабочий объем 2952 см #179; .

ТРАНСМИССИЯ: однодисковый главный фрикцион сухого трения, трехскоростная коробка передач, двухскоростной демультипликатор, дифференциал, бортовые передачи.

ХОДОВАЯ ЧАСТЬ: четыре опорных обрезиненных катка на борт, сблокированных попарно в две балансирные тележки, подвешенные на полуэллиптической листовой рессоре, четыре поддерживающих катка, направляющее колесо, ведущее колесо переднего расположения; гусеница шириной 170 мм, шаг трака 45 мм.

СКОРОСТЬ МАКС., км/ч: 40.

ЗАПАС ХОДА, км: 180.

ПРЕОДОЛЕВАЕМЫЕ ПРЕПЯТСТВИЯ: угол подъема, град. – 35. .38; ширина рва, м -1,1; высота стенки, м – 0,4; глубина брода, м – 0,5.

СРЕДСТВА СВЯЗИ: отсутствуют.
